Inbetriebnahme Procut Top - Storch ProCut Translation Of The Original Instruction

Gerätebeschreibung / Rückansicht ProCut top
Abb. 2
Gerätebeschreibung Aufbau / Inbetriebnahme ProCut top:
Transportposition
Das Gerät wird im Transportzustand im Kunststoffkoffer ausgeliefert: Öffnen Sie den Koffer und nehmen das Gerät her-
aus.
Heben Sie das Gerät nicht am Schneidbügel (Pos. 13, Abb. 3) aus dem Koffer. Klappen Sie den Tragegriff (Pos. 27, Abb.
3) aus und heben das Gerät daran heraus. Stellen Sie das Gerät, so wie Sie es dem Koffer entnommen haben, auf die
Gummifüße (Pos. 28, Abb. 3) der Längsseite.

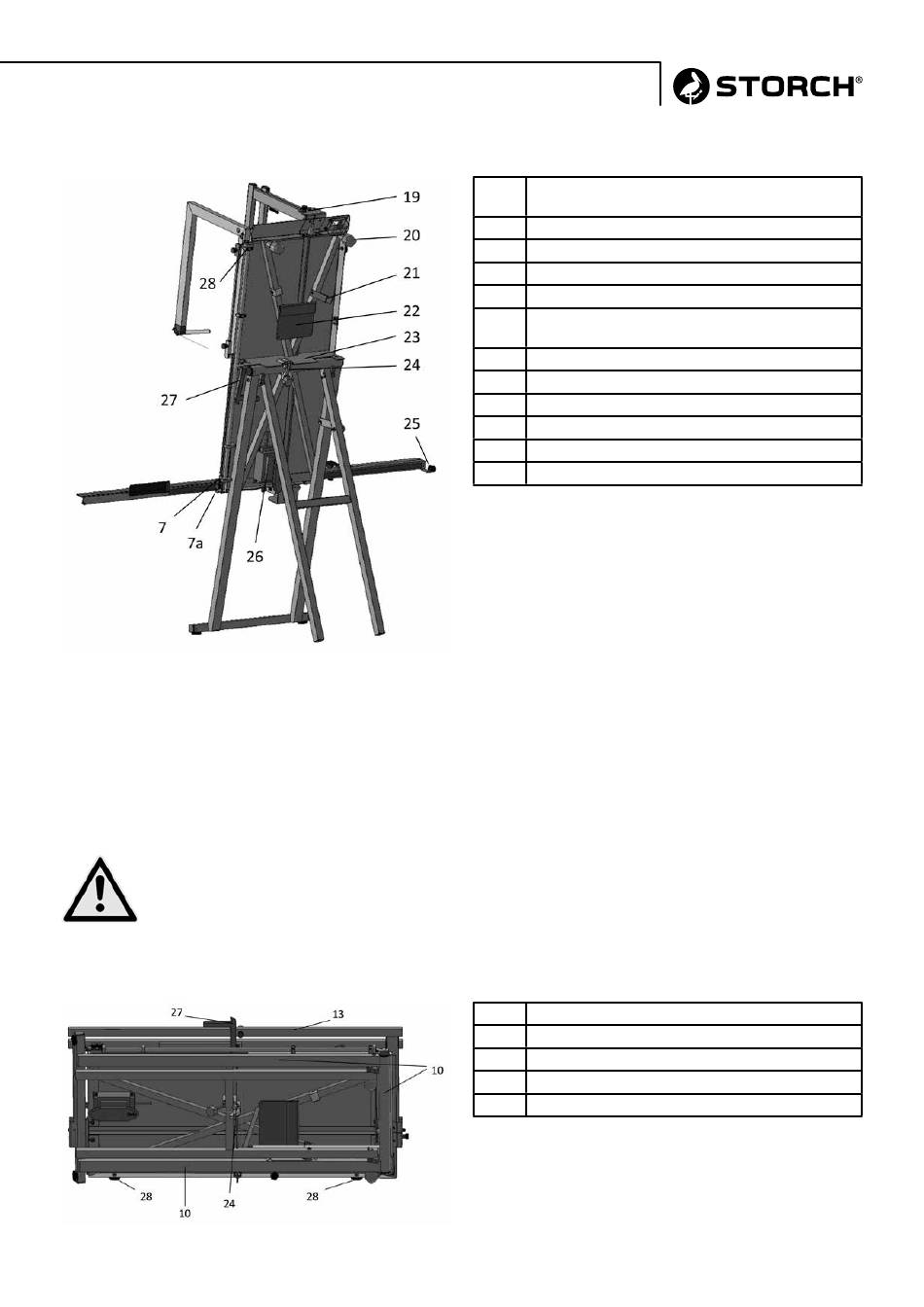

Abb. 3
7 Winkelreiter rechte Auflageschiene
und Eckschneider
7a Arretierschraube für rechte Auflageschiene
19 Reproduzierbarer Reiter für Gehrungsschnitte
20 Anlehnpuffer
21 Fixierung für eingeklappten Eckschneider
22 Aufbewahrungstasche für Ersatzdraht (3 x)
und -sicherung (1 x)
23 Aufnahme für Standfuß / Freistellstütze
24 Fixierklammer für Standfuß / Freistellstütze
25 Fixierbolzen für linke Auflageschiene
26 Trafo mit Kabelaufwicklung
27 Ausklappbarer Tragegriff
28 Gelenk Eckschneider
10 Standfuß / Freistellstütze
13 Schneidebügel
24 Fixierklammer für Standfuß / Freistellstütze
27 Ausklappbarer Tragegriff
28 Gummifuß
5
