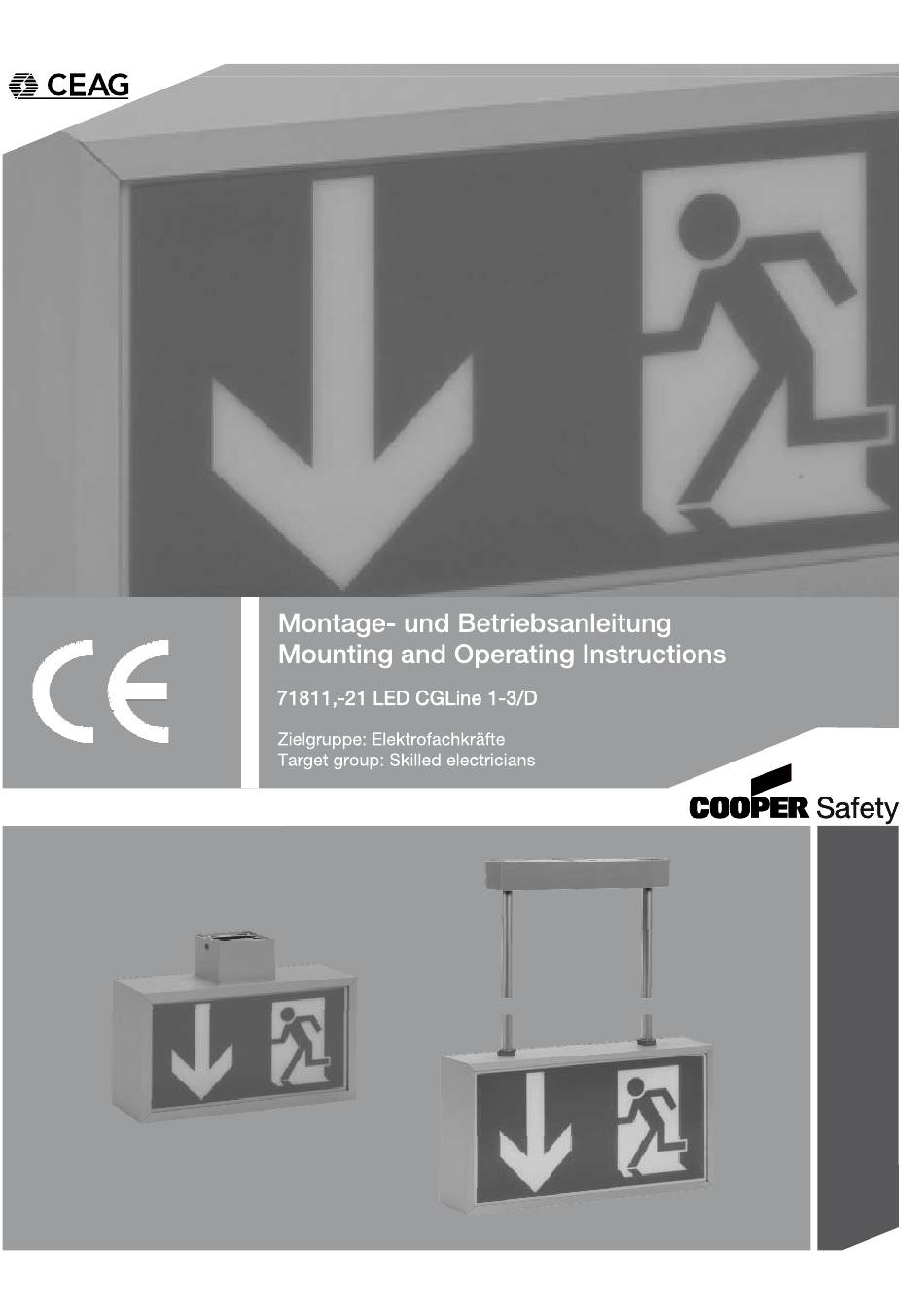

Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine Inhaltsverzeichnis Aufbau der Leuchte / Construction of the luminaire ......3 1.1 RZ 71811 LED CGLine ....................3 1.2 RZ 71821 LED CGLine ....................4 Maßbilder / Dimensional Drawings ............5 2.1 71811 LED CGLine Decken-, o. -
Page 3: Aufbau Der Leuchte / Construction Of The Luminaire
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine Aufbau der Leuchte / Construction of the luminaire 1.1 SL/RZ 71811 LED CGLine Schließen: Piktogramm- scheibe nach oben schieben und unten ein- rasten lassen. To close: Push cover up- wards and snap into enclosure ... -
Page 4: Rz 71821 Led Cgline
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 1.2 RZ 71821 LED CGLine Abb. 2 1 Leuchtmittel / Leiste mit 4 Highpower LEDs / light strip with 4 Highpower LEDs 2 PE - Anschluss / PE - connection 3 Netzklemme / mains terminal 4 Modulträger vor Deckenmontage lösen / Remove module carrier before ceiling mounting... -
Page 5: Maßbilder / Dimensional Drawings
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine Maßbilder / Dimensional Drawings 2.1 71811, Decken,- oder Wandmontage / Ceiling or wall mounting Abb. 4 Abb. 5 CEAG Notlichtsysteme GmbH... -
Page 6: 71821 Led Cgline Deckenmontage / Ceiling Mounting
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 2.2 71821, Deckenmontage / Ceiling mounting Abb. 6 2.3 71821, Wandmontage / Wall mounting Abb. 7 (*) = s. Zubehör in Pkt. 6.3 / see 6.3, accessories CEAG Notlichtsysteme GmbH... -
Page 7: Einzelpendel 0,5M / Single Pendulum 0,5M Für / For 71821 Led Cgline
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 2.4 Pendel Set 0,5m / Pendulum Set 0,5m für / for 71821 Abb. 8 Befestigungslöcher / fixing holes Abb. 9 Leitungseinfüh- rungen / cable entries CEAG Notlichtsysteme GmbH... -
Page 8: Sicherheitshinweise
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 3. Sicherheitshinweise p Die Leuchte ist bestim mungs gemäß in unbeschädigtem und einwandfreiem Zustand zu betreiben! p Als Ersatz dürfen nur Originalteile von CEAG verwendet werden! p Bei Arbeiten an der Notleuchte ist erst das Netz (Ladephase und L’) abzuschalten und dann der Batteriekreis zu unterbrechen. -
Page 9: Verwendungsbereich / Kurzbeschreibung
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 5.1 Kurzbeschreibung / Verwendungsbereich Die Rettungszeichenleuchten Alu-Klick LED CGLine sind als Einzelbatterieleuchten in Installatio- nen nach EN 50 172, DIN VDE 0100-718 und E DIN VDE 0108-100 geeignet. Die EInzelbatterieleuchten CGLine können mit dem CEAG CG-Controller CGLine 400 oder dem CEAG CGLine PC-Interface über eine Busleitung zentral überwacht werden. -
Page 10: Überwachtungseinrichtung Cgline
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 6.2 Überwachungseinrichtung CGLine Die Alu-Klick Leuchten 71811/71821 LED CGLine sind für den Anschluss an den CEAG CG-Controller CGLine 400 und dem CEAG CGLine PC-Interface vorbereitet. Jeder Leuchte der Leuchtenserie CGLine ist eine individuelle, unverwechselbare Identifikationsnummer mit 6 Ziffern zugeordnet. -
Page 11: Einstellung Der Betriebsart
Montage- und Betriebsanleitung Alu-Klick LED Einzelbatterienotleuchte 71811...71821 1-3/D LED CGLine 6.4 Einstellung der Betriebsart Leiterkarte Einstellung der Schalter S1-X: Notlichtdauer Anzahl LEDs Leuchtentyp S1-1 S1-2 S1-3 S1-4 71811 LED CGLine 1 2 3 4 3h** 71811 LED CGLine 71821 LED CGLine 3h** 71821 LED CGLine **) werkseitige Einstellung... -
Page 12: Safety Notes
Operating Instructions Alu-Klick LED self contained luminaire 71811...71821 1-3/D LED CGLine 3. Safety Notes p The luminaire shall only be used for its intended purpose and in an indamaged and perfect condition! p Only genuine CEAG spare parts may be used for replacement and repair! p When working on the emergency luminaire first cut off mains (charging phase and L’) and inter- rupt battery operation. -
Page 13: Brief Description / Scope Of Application
Operating Instructions Alu-Klick LED self contained luminaire 71811...71821 1-3/D LED CGLine 5.1 Brief description / Scope of application As a self contained aluminium luminaire the 71811_71821 LED CGLine emergency and safety lumi- naire is suitable for installations acc. to EN 50 172, DIN VDE 0100-718 and E DIN VDE 0108-100. With the CEAG CG-Controller CGLine 400 or the CGLine PC-Interface the self-contained luminaires can be monitored centrally via a bus cable. -
Page 14: Cgline Monitoring Device
Operating Instructions Alu-Klick LED self contained luminaire 71811...71821 1-3/D LED CGLine 6.2 CGLine Monitoring Device The Alu-Klick luminaires 71811/71821 LED CGLine are prepared for connection to the CEAG CG- Controller CGLine 400 or the CGLine PC-Interface. An individual, distinct identification number (6 characters) is assigned to every luminaire in the CGLine luminaire series. -
Page 15: Operation Mode
Operating Instructions Alu-Klick LED self contained luminaire 71811...71821 1-3/D LED CGLine 6.4 Operation mode printed cir- Position of the switches S1-X: cuit board duration of e.l. no. of LEDs Type of luminaire S1-1 S1-2 S1-3 S1-4 71811 LED CGLine 3h** 71811 LED CGLine 1 2 3 4 71821 LED CGLine... - Page 16 400 71 351 473 (B)/XXX/07.10/WK...
