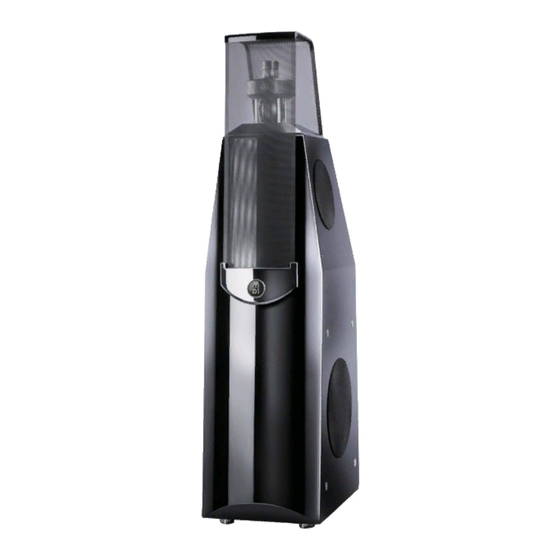

MBL Radialstrahler 116F Owner's Manual
  1. Manuals
  2. Brands
  3. MBL Manuals
  4. Speakers
  5. Radialstrahler 116F
  6. Owner's manual

MBL Radialstrahler 116F Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Radialstrahler 116F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MBL Radialstrahler 116F

Summary of Contents for MBL Radialstrahler 116F

  • Page 3 This multi-directional speaker is a breakthrough to a new world of music enjoyment: you will get a 3-dimensional experience. We are sure you will explore a new dimension of listening plea- sure. Your MBL Team...

  • Page 4: Scope Of Delivery

    Do not touch the diaphragms of the speaker! KETI, CE-Marking This product conforms to the requirements of the EMC directive and low-volt- age directive. Your MBL component complies with the household power and safety requirements in your area. Warranty Please pay attention to the details given in the warranty card which accompa-...
  • Page 5 4.6 Mono amplifier, bi-amping (4 power amplifiers) 5. Maintenance 5.1 Removing the cover of the tweeter/midrange section 5.2 Cleaning the system 6. mbl 116F Views 6.1 mbl 116F Radialstrahler front view and detail 6.2 mbl 116F Radialstrahler rear view and side view 7. Specifications...

  • Page 6: Speaker Setup

    1. Speaker setup 1.1 Checking up your listening room A simple ”clapping test” will give you important information on the acoustic conditions in your room. Walk up and down in the area where you want to set up the speakers and clap your hands loudly. Pay attention to the echoes reflected.
  • Page 7 1.4 Listener´s position Eventually find out about the optimal listener’s position. The distance between the listener’s postion and each speaker should be the same as the distance between the two speakers (a), i.e. the listener sits at the top of an equilateral triangle. The distance from the rear wall to the listener ‘s position (c) should be at least 0,8 meter (32’’).
  • Page 8 1.6 Example for speaker setup Diffusor Diffusor > 0,8 m Loudspeaker Loudspeaker > > 0,8 m 0,8 m a: 2 - 3,5 m Listener‘s Position > c (c...
  • Page 9 2. Sound Optimization 2.1 Spikes To adjust the bass response to your room you can use the enclosed spikes brass washers spikes. If you prefer a strong bass, place the systems directly on a solid ground without using spikes. To achieve a tighter bass with more impact screw the spikes in the screw nuts speaker´s feet, so that the speaker stands on the spikes.
  • Page 10 200 W or more at 4 Ω. The amplifiers from the MBL product line, such as the mbl 9007, are ideal choices. mbl 116F cable terminals...
  • Page 11 Note the imprint STEREO on the back of the power amplifier. If you want to connect your mbl 116F Radialstrahler to one power amplifier in single wiring mode, use the STEREO connectors on the back of the power amplifier. Connect the right speaker to the terminal area marked with R and the left speaker to the terminal area marked with L.
  • Page 12 Note the imprint STEREO on the back of the power amplifier. If you want to connect your mbl 116F Radialstrahler to one power amplifier in bi-wiring mode, use the STEREO connectors on the back of the power amplifier. Connect the right speaker to the terminal area marked with R and the left speaker to the terminal area marked with L.
  • Page 13 Note the imprint STEREO on the back of the power amplifier. If you want to connect your mbl 116F Radialstrahler to two stereo power amplifiers in bi-amping mode, use the STEREO connectors on the back of the power amplifiers. Connect the plus terminals (MT/HT and TT) to the respec- tive plus connectors and the minus terminals to the ground connectors ( ).
  • Page 14 Note the imprint MONO on the back of the power amplifier. If you want to connect your mbl 116F Radialstrahler to two mono power amplifiers in single wiring mode, use the MONO connectors on the back of the power amplifiers. Connect the plus terminal of each speaker to the respec- tive plus connector of the power amplifier and the minus terminal to the respective minus connector.
  • Page 15 Note the imprint MONO on the back of the power amplifier. If you want to connect your mbl 116F Radialstrahler to two mono power amplifiers in bi-wiring mode, use the MONO connectors on the back of the power amplifiers. Connect the plus terminals (MT/HT and TT) to the respec- tive plus connectors and the minus terminals to the respective minus connectors.
  • Page 16 Note the imprint MONO on the back of the power amplifier. If you want to connect your mbl 116F Radialstrahler to four power amplifiers, connect MT/HT and TT seperatly to each power amplifier. Use the MONO connectors on the back of the power amplifiers. Connect each minus termi- nal to the respective minus connector and each plus terminal to the respective plus connector.
  • Page 17 right speaker power amp 1 right power amp 2 right MT/HT...
  • Page 18 5. Maintenance 5.1 Removing the cover of the tweeter/midrange section 1. Cautiously pull the cover a little forward to unsnap it from the cabinet. 2. Then release the snap-in on the back of the cover by pulling it upwards. 3. Now the cover is removed from the tweeter/midrange section. 5.2 Cleaning the system How to clean the speaker: Tweeter and midrange...
  • Page 19 6. Views 6.1 mbl 116F Radialstrahler front view and detail tweeter HT 37 magnet housing cover midrange driver MT 50 cover plate speaker feet...
  • Page 20 6.2 mbl 116F Radialstrahler rear view and side view protective covering gold /chrome plate protective covering cable terminals...

  • Page 21: Specifications

    Double push-push 2x 150 mm 5“ Alu Midrange high Radial MT50, CFK (MBL) Tweeter Radial HT37 Al, CFK (MBL) Dimensions (WxHxD) 280 x 1200 x 430 mm H (incl. cover) = 1300 mm 11 x 47 (51) x 17“ Weight...
  • Page 22 MBL Noble Line High End Audio Components For best performance we recommend the high end audio components of the MBL Noble Line. Your MBL dealer will help you to choose the optimal components for your perfect high end audio system. mbl 1531A CD Player...
  • Page 23 116F Radialstrahler Bedienungsanleitung...
  • Page 25 Technologisch ist der Radialstrahler ein absolutes Spitzenpro- dukt, welches weltweit einzigartig ist. Dieser Rundumstrahler durchbricht in Klang und Erscheinung die Grenzen konventio- neller Lautsprecher: Erleben Sie Musikwiedergabe dreidimensi- onal. Wir sind stolz, Ihnen eine neue Welt des Hörvergnügens eröff- nen zu können! Ihr MBL Team...
  • Page 26 10°C oder über 50°C. Die Membranen der Radialstrahler dürfen nicht berührt werden! KETI, CE-Marking Dieses mbl Gerät entspricht den KETI sowie EMC Richtlinien. Garantie Bitte beachten Sie die dem Gerät beiliegende Garantiekarte. Die Garantie kann ausschließlich nach Einsenden der originalen Garantiekarte gewährt werden.
  • Page 27 4.6 Mono Endstufe, bi-amping (4 Endstufen) 5. So reinigen Sie Ihren Radialstrahler 5.1 Entfernen der Abdeckung der Hoch/Mitteltoneinheit 5.2 Reinigen des Radialstrahlers 6. mbl 116F Ansichten 6.1 mbl 116F Radialstrahler Vorderansicht und Detail 6.2 mbl 116F Radialstrahler Rück- und Seitenansicht 7. Technische Daten...
  • Page 28 1. Aufstellen der Radialstrahler 1.1 So testen Sie Ihren Hörraum Testen Sie zunächst, ob ihr Raum sehr lange Nachhallzeiten aufweist. Klatschen Sie dazu in die Hände und achten Sie beim Klatschen auf den reflektierten Klang. Ist dieser sehr laut oder extrem lang (Flattern des Klatschens), ist es ratsam, schallschluckende Elemente, wie z.
  • Page 29 1.4 Position des Abhörplatzes Der Abstand (e) zwischen Abhörplatz und Lautsprechern sollte nicht kleiner sein als 1 m. Der Abstand (c) zwischen der Sitzposition vor den Lautsprechern (Abhörplatz) und der hinteren Wand sollte nicht kleiner sein als 0,8 m. Sollten die berechneten Daten nicht auf Ihren Raum passen, verändern Sie die Entfernung (b) so lange, bis sich ein optimales Verhältnis erreichen lässt.
  • Page 30 1.6 Beispielskizze zur Aufstellung der Radialstrahler Diffusor Diffusor > 0,8 m Lautsprecher Lautsprecher > > 0,8 m 0,8 m a: 2 - 3,5 m Hörposition > c (c...
  • Page 31 2. Klangoptimierung 2.1 Spikes Zur Anpassung des Tieftonbereichs an die räumlichen Gegebenheiten be- Spikes Unterlegscheiben steht die Möglichkeit, die beiliegenden Spikes zu verwenden. Wenn Sie einen kräftigen Bass bevorzugen, stellen sie die Radialstrahler direkt, d.h. ohne Spikes auf einen festen Untergrund. Um einen schlankeren und dynamischeren Tieftonbereich zu erzielen, schrauben Sie die Spikes in die Lautsprecherfüße, so dass der Lautspre- cher auf den Spikes steht.
  • Page 32 Die mbl 116F Radialstrahler können an jeden hochwertigen Vollverstärker bzw. Endverstärker angeschlossen wer- den. Um die bestmögliche Klangwiedergabe zu erreichen, sollte ein Verstärker mit einer Sinusleistung von 200 W oder mehr an 4 Ω verwendet werden. Hierfür ideal geeignet ist z.B. der Verstärker mbl 9007. mbl 116F Anschlussterminal...
  • Page 33 Beachten Sie den Aufdruck STEREO auf der Rückseite der Endstufe. Wenn Sie Ihre mbl 116F Radialstrahler an eine Stereo Endstufe im single wiring Betrieb anschließen möchten, verwenden Sie die Stereo-Klemmen auf der Rückseite der Endstufe. Verbinden Sie den rechten Lautsprecher mit dem Anschlussbereich „R“...
  • Page 34 Beachten Sie den Aufdruck STEREO auf der Rückseite der Endstufe. Wenn Sie Ihre mbl 116F Radialstrahler an eine Stereo Endstufe im bi-wiring Betrieb anschließen möchten, ver- wenden Sie die Stereo-Klemmen auf der Rückseite der Endstufe. Verbinden Sie den rechten Lautsprecher mit dem Anschlussbereich „R“...
  • Page 35 Beachten Sie den Aufdruck STEREO auf der Rückseite der Endstufe. Wenn Sie Ihre mbl 116F Radialstrahler an zwei Stereo Endstufen im bi-amping Betrieb anschließen möchten, ver- wenden Sie die Stereo-Klemmen der Endstufen. Verbinden Sie die Minusklemmen (MT/HT und TT) des jeweiligen Lautsprechers mit den entsprechenden Masseklemmen ( ) der jeweiligen Endstufe und die Plusklemmen mit den entsprechenden Plusklemmen.
  • Page 36 4.4 Mono Endstufe, single wiring (2 Endstufen) Beachten Sie den Aufdruck MONO auf der Rückseite der Endstufe. Wenn Sie Ihre mbl 116F Radialstrahler an zwei Mono Endstufen im single wiring Betrieb anschließen möchten, verwenden Sie die Mono-Klemmen der Endstufen. Verbinden Sie die Plusklemme des jeweiligen Lautsprechers mit der entsprechenden Plusklemme der jeweiligen Endstufe sowie die Minusklemme mit der entsprechenden Minusklemme.
  • Page 37 Beachten Sie den Aufdruck MONO auf der Rückseite der Endstufe. Wenn Sie Ihre mbl 116F Radialstrahler an zwei Mono Endstufen im bi-wiring Betrieb anschließen möchten, ver- wenden Sie die Mono-Klemmen der Endstufen. Verbinden Sie die Plusklemmen (MT/HT und TT) des jeweiligen Lautsprechers mit den Plusklemmen der entsprechenden Endstufe sowie die Minusklemmen (MT/HT und TT) mit den Minusklemmen.
  • Page 38 4.6 Mono Endstufe, bi-amping (4 Endstufen) Beachten Sie den Aufdruck MONO auf der Rückseite der Endstufe. Wenn Sie Ihre mbl 111F Radialstrahler an vier Endstufen anschließen möchten, verbinden Sie Hoch/Mitteltoneinheit (MT/HT) und Basseinheit (TT) separat mit jeder Endstufe. Verwenden Sie hierfür die Mono-Klemmen der End- stufen.
  • Page 39 rechter Lautsprecher rechte Endstufe 1 rechte Endstufe 2 MT/HT...
  • Page 40 5. So reinigen Sie Ihren Radialstrahler 5.1 Entfernen der Abdeckung der Hoch/Mitteltoneinheit 1. Ziehen Sie die Abdeckung der Hoch/Mitteltoneinheit vorsichtig ein wenig nach vorn, um sie aus der Befestigung zu lösen. 2. Lösen Sie anschließend die Befestigung an der Rückseite der Abdeckung, indem Sie die Abdeckung nach oben ziehen.
  • Page 41 6. Ansichten 6.1 mbl 116F Radialstrahler Vorderansicht und Detail Hochtonsystem HT 37 Magnetgehäuse Abdeckung Mitteltonsystem MT 50 Zierplatte Lautsprecherfüße...
  • Page 42 6.2 mbl 116F Radialstrahler Rück- und Seitenansicht Schutzabdeckung Zierschraube Schutzabdeckung Anschlussterminal...

  • Page 43: Technische Daten

    Double push-push 2x 150 mm 5“ Alu Mitteltonsystem Radial MT50, CFK (MBL) Hochtonsystem Radial HT37 Al, CFK (MBL) Maße (BxHxT) 280 x 1200 x 430 mm H (incl. Cover) = 1300 mm 11 x 47 (51) x 17“ Gewicht 40 kg, 88 lbs...
  • Page 44 MBL Noble Line High End Audio Komponenten Für besten Klang empfehlen wir die High End Audio Komponenten der MBL Noble Line. Ihr MBL Händler berät Sie gerne bei der Wahl der Komponenten für Ihr perfektes High End Audio System. mbl 1531A CD Player...
  • Page 45 ©2011 MBL Akustikgeräte GmbH & Co. KG. All rights reserved. Manuals are subject of copyright. It is not allowed to copy the information of this manual without written permission of MBL. Every effort has been made to ensure that the information in this manual is accurate. MBL is not responsible for printing or clerical errors.
  • Page 46 unique high end audio...
