eQ-3 MAX! Eco Switch Operating Manual

eQ-3 MAX! Eco Switch Operating Manual

Pushbutton
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
Operating Manual
Mode d'emploi
Handleiding
MAX! Eco Taster
Wandtaster
(S. 2)
MAX! Eco Switch
Pushbutton
(p. 12)
MAX! Bouton mural
Bouton mural
(p. 22)
MAX! Wandschakelaar
Wandschakelaar
(p. 32)
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAX! Eco Switch and is the answer not in the manual?

Questions and answers

Related Manuals for eQ-3 MAX! Eco Switch

Summary of Contents for eQ-3 MAX! Eco Switch

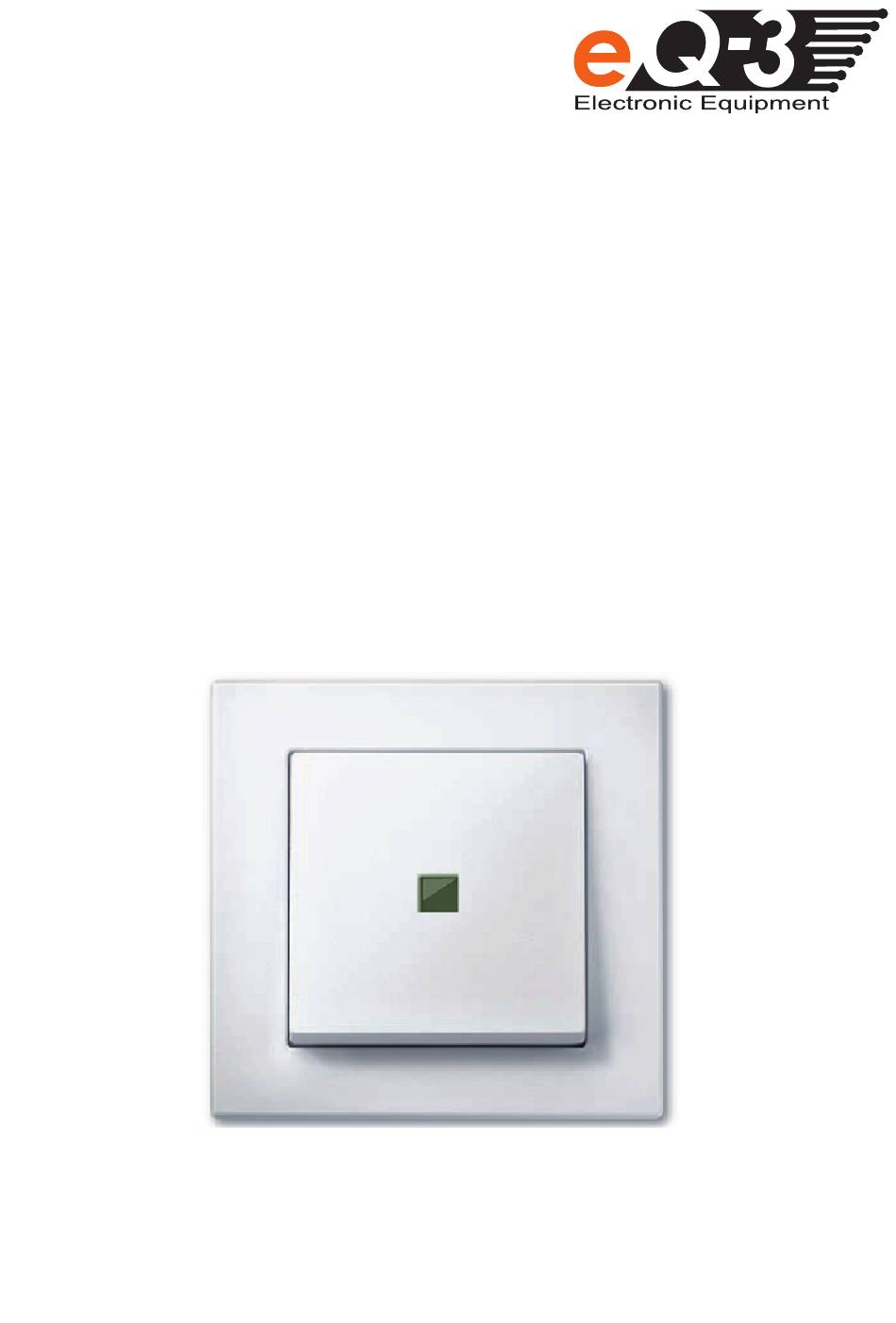

  • Page 1 Bedienungsanleitung Operating Manual Mode d’emploi Handleiding MAX! Eco Taster Wandtaster (S. 2) MAX! Eco Switch Pushbutton (p. 12) MAX! Bouton mural Bouton mural (p. 22) MAX! Wandschakelaar Wandschakelaar (p. 32)

  • Page 2: Table Of Contents

    12. Technische Eigenschaften ........10 Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Be- trieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf. 1. Ausgabe Deutsch 03/2011 Dokumentation © 2011 eQ-3 Ltd., Hong Kong. Alle Rechte vorbehalten. BC-PB-2-WM, V1.1, 099013...

  • Page 3: Bestimmungsgemäßer Einsatz

    1. Bestimmungsgemäßer Einsatz Der MAX! Eco Taster erfüllt im MAX! System eine speziel- le Aufgabe. Wenn man das Haus oder die Wohnung ver- lässt, können alle Räume durch einen Tastendruck in den manuellen Modus und auf Absenktemperatur geschaltet werden. Wenn man das Haus oder die Wohnung wieder betritt, können ebenfalls auf Tastendruck alle MAX! Kom- ponenten auf Auto-Betrieb gestellt werden, um so die indi- viduellen Wochenheizprogramme für die Räume zu starten.

  • Page 4: Übersicht

    Veränderungen. Die Geräte sind ausschließ- lich für den privaten Gebrauch gedacht. Weitere Informationen zum MAX! System und den verfügba- ren Komponenten erhalten Sie unter www.eQ-3.de/MAX 2. Übersicht (A) Montageplatte (B) Wechselrahmen (C) Elektronikeinheit/Taster 3. Sicherheitshinweise Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen.

  • Page 5: Entsorgungshinweise

    4. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richt- linie über Elektro- und Elektronik- Altgeräte über die örtlichen Sammelstellen für Elektronik-Altge- räte zu entsorgen! Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

  • Page 6: Montage

    6. Montage Sie können den MAX! Eco Taster entweder im beiliegen- den Rahmen an eine Wand schrauben/kleben oder in eine bestehende Schalterserie integrieren (näheres zur Kom- patibilität finden Sie in Abschnitt 10). Klebestreifen-Montage: Der Untergrund muss sauber und trocken sein! •...

  • Page 7: Anlernen An Max! Komponenten

    Setzen Sie den Taster ein. Achten Sie darauf, dass die • Klammern der Montageplatte in die Öffnungen der Elek- tronikeinheit rasten. Bei der Montage auf einer Unterputzdose müssen kei- ne Löcher gebohrt oder Dübel verwendet werden . Sie können ebenso den Rahmen eines anderen Her- stellers verwenden oder die Elektronikeinheit in ei- nen Mehrfachrahmen integrieren.

  • Page 8: Ablernen / Reset

    Der MAX! Eco Taster kommuniziert nur zentral über den MAX! Cube mit den MAX! Komponenten. Fällt diese zentrale Schnittstelle aus, können MAX! Kom- ponenten Befehle vom MAX! Eco Taster nicht mehr empfangen. 8. Ablernen / Reset Der Auslieferungszustand des MAX! Eco Tasters kann manuell wieder hergestellt werden.

  • Page 9: Montage In Bestehende Schalterserien

    Empfänger spielen Umwelteinflüs- se wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine wichtige Rolle. Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konfor-...

  • Page 10: Technische Eigenschaften

    12. Technische Daten Versorgungsspannung: Batterien: 2x LR03 (Micro / AAA) Batterielebensdauer: ca. 5 Jahre Empfängerfrequenz: 868,3 MHz Empfängerklasse: SRD Class 2 Typische Reichweite im Freifeld: 100 m Gehäuseabmessungen: 8 6 x 8 6 x 16, 5 m m (B x H x T) Technische Änderungen sind vorbehalten.
  • Page 12 Read this manual carefully before starting to use the device. Keep the manual so you can refer to it at a later date should you need to. English edition 03/2011 Documentation © 2011 eQ-3 Ltd., Hong Kong. All rights reserved. BC-PB-2-WM, V1.1, 099013...

  • Page 13: Intended Use

    1. Intended use The MAX! Eco Switch has a special job to do in the MAX! System. When you leave your house or apartment, all rooms can be switched to manual mode and reduction temperature at the touch of a button. Similarly, when...

  • Page 14: Overview

    This device is intended for private use only. For more information about the MAX! System and the avail- able components, please go to www.eQ-3.de/MAX. 2. Overview (A) Mounting plate (B) Attachment frame (C) Electronic unit/pushbutton 3. Safety instructions This device is not a toy; do not allow children to play with it.

  • Page 15: Instructions For Disposal

    4. Instructions for disposal Do not dispose of the device with regular domestic waste. Electronic equipment must be disposed of at local collection points for waste electronic equip- ment in compliance with the Waste Electrical and Electronic Equipment Directive. The CE Marking is simply an official symbol relating to the free movement of a product;...

  • Page 16: Mounting

    6. Mounting You can either use screws or adhesive strips to mount the MAX! Eco Switch to a wall in the frame supplied or integrate it into an existing switch (see Section 10 for more detailed information about compatible switches).

  • Page 17: Teaching-In On Max! Components

    To activate teach-in mode, press and hold down one of • the buttons on the MAX! Eco Switch for at least 3 sec- onds. The LED flashes in teach-in mode. • Successful teaching-in of the MAX! Eco Switch is confirmed by the LED lighting up once.

  • Page 18: Teach-Out/Reset

    MAX! Components can no long- er receive commands from the MAX! Eco Switch. 8. Teach-out/Reset The MAX! Eco Switch can be reset to the initial state manually. Restoring the initial state deletes all settings and information about taught-in devices.

  • Page 19: Mounting In Existing Switches

    10. Mounting in existing switches The MAX! Eco Switch is designed to fit into frames supplied by the following manufacturers: Manufacturer Frame Berker S.1, B.1, B.3, B.7 glass ELSO GIRA System 55, Standard 55, E2, E22, Event, Espirit merten 1-M, Atelier-M, M-Smart,...

  • Page 20: Technical Characteristics

    12. Technical data Supply voltage: Batteries: 2x LR03 (micro/AAA) Battery life: 5 years approx. Receiver frequency: 868.3 MHz Receiver class: SRD Class 2 Typical range of transmission in the open air: 100 m Housing dimensions: 86 x 86 x 16.5 mm (W x H x D) Subject to technical changes.
  • Page 22 12. Caractéristiques techniques ........30 Lisez soigneusement la présente notice avant la mise en service de l’appareil. Conservez la notice pour pouvoir vous y référer ul- térieurement. 1. Edition française 03/2011 Documentation © 2011 eQ-3 Ltd., Hong Kong. Tous droits réservés. BC-PB-2-WM, V1.1, 099013...

  • Page 23: Utilisation Conforme

    1. Utilisation conforme Dans le système MAX!, le bouton mural MAX! remplit une tâche spécifique. En quittant la maison ou l’appartement, toutes les pièces peuvent être commutées en mode manuel et éco en appuyant sur ce bouton. En rentrant dans la mai- son ou l’appartement, il suffit d’appuyer une nouvelle fois sur ce bouton pour commuter tous les éléments MAX! en mode automatique, afin de démarrer les programmes de chauffa-...

  • Page 24: Vue D'ensemble

    Les appareils sont destinés exclusivement à une utilisati- on privée. Vous trouverez sous www.eQ3.de/MAX de plus amples informations concernant le système MAX! et les éléments correspondants disponibles. 2. Vue d‘ensemble (A) Plaque de montage (B) Cadre de fixation (C) Module électronique/bouton 3.

  • Page 25: Consignes Pour L'élimination

    4. Consignes pour l’élimination L’appareil ne doit pas être éliminé avec les ordures ménagères ! Les appareils électroniques sont à éliminer confor- mément à la directive relative aux appareils élec- triques et électroniques usagés par les points de collecte locaux d’appareils usagés ! Le sigle CE est un sigle de libre circulation destiné...

  • Page 26: Montage

    6. Montage Vous pouvez soit visser/coller le bouton mural au mur avec le cadre joint, soit l’intégrer à une série d’interrupteurs existante (les détails concernant la compatibilité figurent au chapitre 10). Montage par ruban adhésif : Le support doit être propre et sec ! Fixez les bandes adhésives au dos de la plaque de •...

  • Page 27: Apprentissage Des Éléments Max

    Lors du montage dans un boîtier encastré, le perçage de trous ou l’utilisation de chevilles est inutile. Vous pouvez également utiliser le cadre d’un autre fabricant ou intégrer le module électronique dans un cadre multiple. Concernant la compatibilité, reportez- vous au chapitre 10. 7.

  • Page 28: Suppression / Réinitialisation

    Le bouton mural ne communique que de manière cen- tralisée via le MAX! Cube avec les éléments MAX!. En cas de défaillance de cette interface centrale, les élé- ments MAX! ne peuvent plus recevoir les instructions du bouton mural MAX!. 8.

  • Page 29: Montage Dans Des Séries D'interrupteurs Existantes

    La Société eQ-3 Entwicklung GmbH déclare par la pré- sente que cet appareil est conforme aux exigences fonda- mentales et autres dispositions importantes de la directive 1999/5/CE.

  • Page 30: Caractéristiques Techniques

    12. Caractéristiques techniques Tension d’alimentation : Piles : 2x LR03 (Micro / AAA) Durée de vie des piles : env. 5 ans Fréquence du récepteur : 868,3 MHz Classe de récepteur : SRD Classe 2 Portée typique en champ libre : 100 m Dimensions du boîtier : 86 x 86 x 16,5 mm (l x h x p)
  • Page 32 Lees deze handleiding zorgvuldig door, vóór u het apparaat in ge- bruik neemt. Bewaar de handleiding, om ze ook later nog te kun- nen raadplegen. uitgave Nederlands 03/2011 Documentatie © 2011 eQ-3 Ltd., Hong Kong. Alle rechten voorbehouden. BC-PB-2-WM, V1.1, 099013...

  • Page 33: Beoogd Gebruik

    1. Beoogd gebruik De MAX! Wandschakelaar vervult in het MAX! Systeem een speciale rol. Als men zijn huis of appartement verlaat, kun- nen alle ruimten met één druk op de knop in de handmatige modus en op verlaagde temperatuur worden geschakeld. Als men zijn huis of appartement weer binnenkomt, kunnen eveneens met één druk op de knop alle MAX! Componenten in de automatische modus worden gezet, om zo de indi-...

  • Page 34: Overzicht

    De apparaten zijn uitsluitend voor particulier gebruik bedoeld. Meer informatie over het MAX! Systeem en de verkrijgbare componenten vindt u onder www.eQ-3.de/ MAX. 2. Overzicht (A) Montageplaat (B) Bevestigingsframe (C) Elektronische eenheid/schakelaar 3. Veiligheidsinstructies Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen.

  • Page 35: Verwijdering

    4. Verwijdering Het apparaat hoort niet in de vuilnisbak! Elektronische apparaten moeten overeenkomstig de richtlijn voor afgedankte elektrische en elektro- nische apparaten worden ingeleverd bij de inzamel- punten voor afgedankte apparaten! De CE-markering is een label voor het vrij verkeer van goederen binnen de Europese Unie en is uitsluitend be- doeld voor de betreffende autoriteiten.

  • Page 36: Montage

    6. Montage U kunt de MAX! Wandschakelaar ofwelin het bijgeleverde frame aan een wand schroeven of plakken, ofwel in een bestaande schakelaarserie integreren (meer over compa- tibiliteit vindt u in hoofdstuk 10). Montage met plakstrips De ondergrond moet schoon en droog zijn! Breng de plakstrips op de achterzijde van de monta- •...

  • Page 37: Aanleren Aan Max! Componenten

    Bij montage op een inbouwdoos moeten kleine gaten geboord of pluggen gebruikt worden. U kunt ook het frame van een andere fabrikant gebrui- ken of de elektronische eenheid in een meervoudig frame integreren. Meer over de compatibiliteit vindt u in hoofdstuk 10. 7.

  • Page 38: Afleren/Reset

    De MAX! Wandschakelaar communiceert uitsluitend centraal via de MAX! Cube met de MAX! Componen- ten. Als deze centrale interface uitvalt, kunnen MAX! Componenten de commando’s van de MAX! Wand- schakelaar niet meer ontvangen. 8. Afleren/reset De oorspronkelijke toestand van de MAX! Wandschakelaar kan handmatig worden hersteld.

  • Page 39: Montage In Bestaande Schakelaarseries

    Hierbij verklaart eQ-3 Entwicklung GmbH dat dit appa- raat in overeenstemming is met de fundamentele eisen en andere relevante voorschriften van de richtlijn 1999/5/ EG.

  • Page 40: Technische Eigenschappen

    12. Technische gegevens Voedingsspanning: Batterijen: 2x LR03 (micro/AAA) Levensduur batterijen: ca. 5 jaar Frequentie ontvanger: 868,3 MHz Klasse ontvanger: SRD Class 2 Typisch bereik in het vrije veld: 100 m Afmetingen kast: 86 x 86 x 16,5 mm (b x h x d) Technische wijzigingen zijn voorbehouden.
  • Page 44 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
