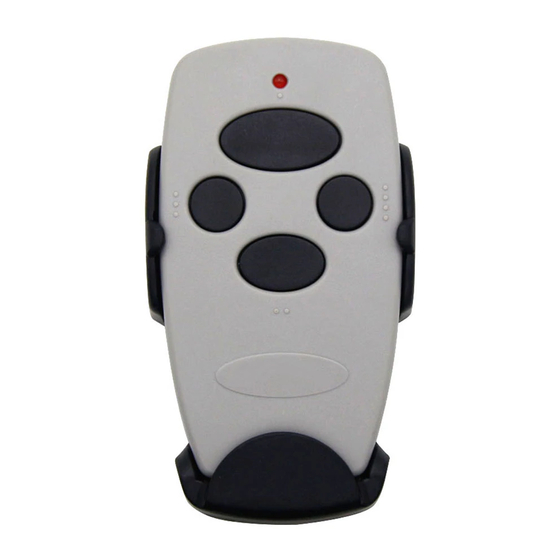

DoorHan TRANSMITTER 4 Instructions For Programming

1. ÚČEL POUŽITÍ
Rádio pult DoorHan je určen pro dálkové ovládání automatiky DoorHan, a
kromě toho automatiky od jiných výrobců za předpokladu použití externího
přijímače DoorHan DHRE2. Pult má 4 rádio kanály a dovoluje ovládat čtyři
zařízení.
2. TECHNICKÉ CHARAKTERISTIKY
Model
Baterie pro napájení
Frekvence
Počet kanálů
Rozsah pracovních teplot
3. PROGRAMOVÁNÍ
PROGRAMOVÁNÍ PULTů S PřIjÍMAČEM DHRE-2
1) Před začátkem programování lze vyčistit paměť přijímače od dříve
zapsaných kódů pultů (doporučuje se při prvním nastavení). Za tímto účelem
po zapnutí napájení přidržujte tlačítko zápisu pultů v stisknutém stavu po
dobu 10 sekund (SW1 – pokud se používá konektor přijímače CH1, SW2 –
pokud se používá CH2). Indikátor LED1 bude blikat po dobu 10 sekund,
potom zhasne a opět dvakrát blikne, čímž potvrdí odstranění zapsaných do
paměti kódů.
2) Pro zápis kódu pultu stiskněte a přidržujte po dobu 3 sekund tlačítko
„SW1" na desce rádio přijímače – pro nastavení elektrického pohonu
připojeného k výstupu CH1, tlačítko „SW2" – pro nastavení elektrického
pohonu připojeného k výstupu CH2, přitom se rozsvítí indikátor LED1 na
přijímači. Potom stiskněte a přidržujte potřebné tlačítko na pultu dálkového
ovládání po dobu 2-3 sekund. Pozor! Po provedení procedury do paměti
rádio přijímače se zapisuje jenom jedno tlačítko.
3) Pro nastavení několika pultů opakujte zápis kódu pro ostatní pulty.
Programování pultů s vestaveným přijímačem elektrického pohonu
SE-750/120
1) Před začátkem programování lze vyčistit paměť přijímače od dříve
zapsaných kódů pultů (doporučuje se při prvním nastavení). Za tímto účelem
stiskněte a přidržujte tlačítko „R". Na Vašem displeje se objeví „0". Přidržujte
tlačítko „R" ve stisknutém stavu, dokud nezmizí „0" z displeje.
2) Každému tlačítku na pultu odpovídá určitý kanál pro ovládání (obr.),
jehož volba se uskutečňuje v bodě 5 programování („Nastavení tlačítka
ovládání"). Defaultně pohon nastaven na 1. nebo 2. tlačítko – v závislosti na
programu kontroléru.
3) Pro zápis kódu pultu stiskněte tlačítko „R". V levé části displeje se objeví
„0" a hned zmizí. Dvakrát stiskněte tlačítko na pultu.
4) Ostatní pulty se programují analogicky.
Společnost „DoorHan" děkuje Vám za koupi naší produkce. Věříme, že
budete spokojeni s kvalitou daného výrobku. Pro informaci ohledně koupě,
distribuce a servisu prosím obraťte se na naše regionální zastoupení nebo
centrální ofis společnosti, který se nachází:
Rusko, 143002 Московская обл., Одинцовский район,
с. Акулово, ул. Новая, д. 120
tel.: +7 (495) 933–2400, 981–1133
E-mail: Info@doorhan.ru
www.doorhan.ru
NÁVOD PRO PROGRAMOVÁNÍ
RÁDIO PULTU TRANSMITTER 4
Transmitter 4
12V, type 27A
433 MHz
4
-20 ˚C až +50 ˚C
