Harmonys mural

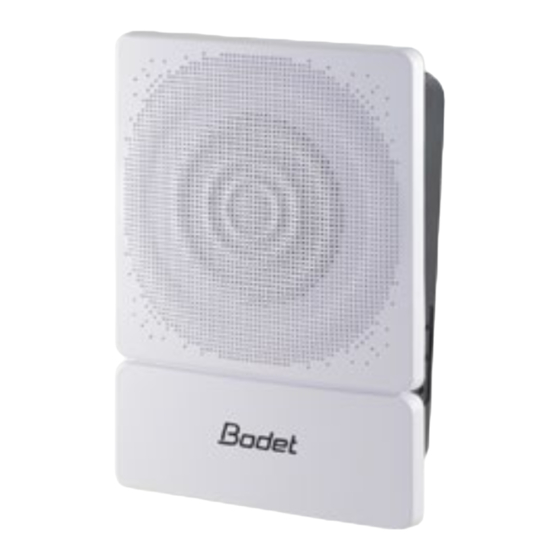

Wall Harmonys
Notice d'utilisation & d'installation
Installation and operating instructions
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
HARMONYS
www.bodet-time.com
Harmonys plafonnier
Ceiling Harmonys
BODET SA
BP30001
49340 TREMENTINES
Tél: +33 241 71 72 99
Fax: +33 2 41 71 72 01
.
1

Advertisement

Table of Contents
loading

Summary of Contents for Bodet Harmonys 907710

  • Page 1 Harmonys mural Wall Harmonys Harmonys plafonnier Ceiling Harmonys Notice d’utilisation & d’installation Installation and operating instructions BODET SA BP30001 49340 TREMENTINES Tél: +33 241 71 72 99 Fax: +33 2 41 71 72 01 www.bodet-time.com S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur...

  • Page 2: Table Of Contents

    Table des matières I - Vérification initiale 1.1 Déballage des carillons Harmonys...................4 1.2 Nettoyage..........................4 1.3 Pré-requis..........................4 II - Installation des produits 2.1 Recommandations avant installation..................5 2.2 Harmonys mural........................5 2.3 Harmonys plafonnier.........................6 2.4 Retour en configuration usine....................7 III - Utilisation du produit 3.1 Page d’accueil..........................8 3.2 Page configuration réseau.......................9 3.3 Page paramètres........................10...
  • Page 3 Table of contents I - Initial verification 1.1 Unpacking the Harmonys.......................16 1.2 Cleaning..........................16 1.3 Pre-requisit..........................16 II - Installation of products 2.1 Recommandations before installation..................17 2.2 Wall sounder...........................17 2.3 Ceiling sounder........................18 2.4 Factory configuration......................19 III - Use of the product 3.1 Home page..........................20 3.2 Network configuration page....................21 3.3 Parameters page........................22 3.4 Alarm configuration........................23...

  • Page 4: I - Vérification Initiale

    I - Vérification initiale Nous vous remercions d’avoir choisi un carillon Harmonys BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001. Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler le produit.

  • Page 5: Installation Des Produits

    II - Installation des produits 2.1 Recommandation avant installation Définir l’emplacement du carillon Harmonys mural ou plafonnier en s’assurant de la proximité du câble réseau PoE (prévoir le passage du câble au dos ou en partie haute du produit selon la version).

  • Page 6: Harmonys Plafonnier

    2.3 Harmonys plafonnier Ø160mm 1/ Réaliser le trou dans le plafond pour encastrer le carillon Harmonys plafonnier. Pour cette étape, nous recommandons l’utilisation d’une scie cloche (Ø 160mm). prévoir le passage du câble RJ45. 2/ Insérer le carillon Harmonys plafonnier dans son emplacement en raccordant le réseau Ethernet sur la prise RJ45.

  • Page 7: Retour En Configuration Usine

    2.4 Retour en configuration usine 1/ A la mise sous tension, appuyer sur le bouton Test (jusqu’à entendre un «bip» continu). Par défaut la configuration est la suivante : - Nom : BODET-adresse MAC. - Configuration IP par DHCP. - Synchronisation (diffusion) multicast.

  • Page 8: Utilisation Du Produit

    - Nom : nom du produit + adresse MAC (en correspondance avec l’adresse MAC relevé sur l’étiquette d’identification du produit lors de son installation). Par défaut : «Bodet- adresse MAC» (modifiable dans le menu Configuration réseau). La valeur par défaut...

  • Page 9: Page Configuration Réseau

    - Adresse DNS : adresse permettant d’associer un nom de produit à une adresse IP. Cela permet d’éviter de rentrer une adresse IP dans le navigateur au profit d’un numéro ou appellation définie par l’utilisateur. Exemple : www.bodet.com étant plus simple à retenir que 172.17.10.88.

  • Page 10: Page Paramètres

    3.3 Page paramètres Cette page permet de configurer les paramètres fonctionnels de l’équipement. Ci-dessous le descriptif des informations affichées : - Adresses Multicast (adresse A et B) : adresses multicast pour l’envoi des commandes de mélodies (par défaut : A=239.192.55.1, B=non renseignée). Dans le cas d’utilisation des deux adresses IP, activer l’IGMP Snooping.

  • Page 11: Configuration Des Alarmes

    3.4 Configuration des alarmes Cette page permet d’activer la supervision du produit, de définir les informations qui seront transmises et le serveur de destination. Il est possible de sélectionner le ou les paramètres à définir comme alarmes et de les configurer. Ci-dessous le descriptif des informations affichées : - Case à...
  • Page 12 - Redémarrage : le produit remonte l’information lorsqu’un utilisateur redémarre le produit. - Mélodie programmée : le produit remonte l’information lorsqu’une mélodie program- mée est jouée. - Mélodie manuelle : le produit remonte l’information lorsqu’une mélodie est lancée manuellement. - Streaming : le produit remonte l’information qu’un flux audio est joué en streaming. - Mélodie alerte : ce paramètre permet de déclencher une alarme lorsqu’une mélodie d’alerte est jouée.

  • Page 13: Page Système

    3.5 Page système Cette page est divisée en quatre parties : 1ère partie : présentation de la version du programme (micrologiciel) ainsi que la durée de fonctionnement depuis la dernière mise sous tension de l’équipement. 2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon mot de passe pour établir la connexion avec le serveur web.

  • Page 14: Que Faire Si

    IV - Que faire si...? ...Vérifier Que faire si...? Vérifier que... 1) L’adresse de diffusion multicast est identique entre l’horloge mère Sigma et le carillon Harmonys. Il n’y a pas de diffusion des 2) Les paramètres réseaux sont compatibles : le carillon carillons Harmonys doit être sur le même réseau Ethernet que l’ordinateur avec le logiciel Sigma.

  • Page 15: Caractéristiques Techniques Des Carillons Harmonys

    V - Caractéristiques techniques des carillons Harmonys Les carillons Harmonys respectent la directive compatibilité électromagnétique 2004/108/CE & DBT 2006/95/CE. Ce sont des produits de classe A. Dans un environnement domestique, ces produits peuvent causer des interférences radios auquel cas l’utilisateur doit prendre des mesures adéquates.

  • Page 16: I - Initial Verification

    I - Initial verification Thank you for choosing a BODET Harmonys. This product has been carefully designed for your satisfaction based on ISO9001 quality requirements. We recommend that you read this manual thoroughly before attempting to manipulate the product. Keep this booklet during all the life of your product, so that you can refer to it each time it is necessary.

  • Page 17: Installation Of Products

    II - Installation of the products 2.1 Recommendations before installation The location where the wall or ceiling sounder is to be installed must be chosen according to the presence of PoE network cable nearby (depending on the version of the product, the cable is fed through the back ot the product or through its top, so plan accordingly).

  • Page 18: Ceiling Sounder

    2.3 Ceiling sounder Ø160mm 1/ Make a hole in the ceiling to integrate the Harmonys ceiling sounder. For this step, we recommend using a hole saw (Ø 160mm). Watch for the routing of network cable. 2/ Insert ceiling Harmonys sounder in place and plug the Ethernet network cable.

  • Page 19: Factory Configuration

    2.4 Factory configuration 1/ When the power is on, press the test button (until you hear a continuous «beep» ). The default configuration is as follows : - Name: BODET-MAC address - IP configuration by DHCP - Multicast synchronisation (broadcast) - Synchronisation address: 239.192.55.1...

  • Page 20: Use Of The Product

    - Name: user-defined product name + MAC adress (corresponding to the MAC address noted on the tag of the product identification during installation). By default: «Bodet-MAC address» (alterable in the menu Network Configuration). The default value allows to find the product on...

  • Page 21: Network Configuration Page

    - MAC Address: this is the equipment’s MAC address. This address is unique to each device. This number is given on a label on the back of Bodet equipments. - Name: user-defined product name + MAC adress (by défault). Field that lets you easilly identify the product on the network.

  • Page 22: Parameters Page

    3.3 Parameters page This page allows to configure the functional features of the equipment. The information displayed is described below: - M-CAST Address (address A and B): multicast addresses for sending melody commands (default: A=239.192.55.1, B=left blank). If using two IP addresses, activate IGMP Snooping. - Volume: adjust according to the number of sounders in the room and the size of the room.

  • Page 23: Alarm Configuration

    3.4 Alarm configuration This page is used to enable device supervision, to define the information to be transmitted and the destination server. One or more settings can be defined and configured as alarms. The following information is displayed: SNMP : activates the SNMP network service for device supervision Enable checkbox from a control PC.
  • Page 24 - Reboot: This setting is used to detect a clock reboot. - Scheduled melody: This parameter triggers an alarm when a programmed melody is played. - Manual melody: This parameter is used to trigger an alarm when melody is initiated manually.

  • Page 25: System Page

    3.5 System page This page is divided into four parts as follows: 1st part: information panel displaying software version and time since the equipment was powered 2nd part: a warning message reminds you that once a password is set, a connection can only be established with the clock’s web interface by entering the correct password (max 16 characters).

  • Page 26: What To Do If

    IV - What to do if...? ... Check. What to do if…? ... Check 1) The multicast address is identical between the master clock and Harmonys. No broadcasting sounders 2) Network parameters are compatible: Harmonys must be on the same Ethernet network as the computer with the Sigma software.

  • Page 27: Technical Features Harmonys Sounders

    V - Technical features Harmonys sounders Wall and ceiling Harmonys comply with the electromagnetic compatibility directive 2004/108/CE & DBT 2006/95/CE. This is a Class A product. In a domestic environment this product may cause radio frequency interference, in which case the user may be required to take adequate measures. It is intended for a residential or commercial environment.
  • Page 28 © 2017 BODET SA. Tous droits réservés. All rights reserved.
