Alldaq ADQ-USB 3.0-ISO Quick Start Manual

USB 3.0 SuperSpeed-Isolator
Kurzanleitung für ADQ-USB 3.0-ISO-Serie
Der ALLDAQ USB 3.0 SuperSpeed USB-Isolator ermöglicht eine galvanische
Trennung zwischen Host-PC und USB-Gerät. Dies schützt vor Überspannung und
Masseschleifen, welche häufig Ursache von Störungen sind.

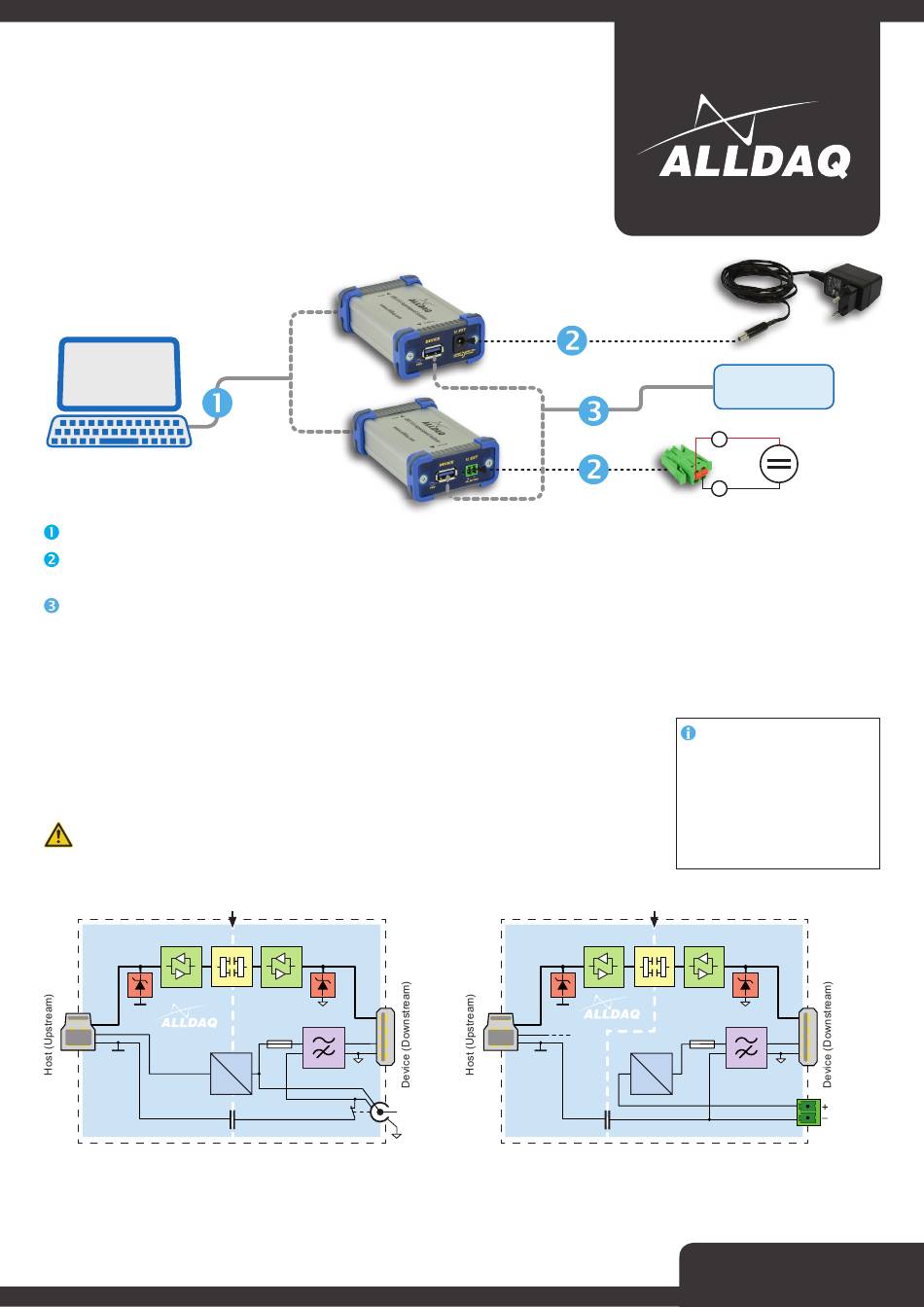

Anschluss:
Host-PC
Vorgehensweise:
Verbinden Sie zuerst den Host-Port des USB-Isolators mit einem USB-Port Ihres Rechners (passendes USB-Kabel im Lieferumfang)
ADQ-USB 3.0-ISO: Verbinden Sie den ext. Versorgungseingang U_EXT mit einem geeigneten Steckernetzteil (inkl. bei ADQ-USB 3.0-ISO-PS)
ADQ-USB 3.0-ISO-W: Schließen Sie an U_EXT eine ext. Versorgung im Bereich 10..36 VDC an. Achten Sie auf korrekte Polarität!
Verbinden Sie den Device-Port des USB-Isolators mit dem USB-Gerät (z. B. USB-Oszilloskop)
Hinweise:
• Der Eingang für ext. DC-Versorgung ist kurzschlussfest und gegen Verpolung geschützt. Stellen Sie sicher, dass die Spezifi-
kation für U_EXT eingehalten wird! (ADQ-USB 3.0-ISO: +5 VDC, ADQ-USB 3.0-ISO-W: 10..36 VDC)
• Betriebssystem-Unterstützung: Windows, MAC OS and Linux
• Die Isolationsspannung ADQ-USB 3.0-ISO: 1 kV (dauerhaft), ADQ-USB 3.0-ISO-W: 1,6 kV (60 s)
• Die max. Länge der USB-Verbindung darf nicht überschritten werden (Gesamtlänge PC zu Gerät)
• Mit externer Versorgung max. 900 mA für USB-Gerät, ohne ext. Versorgung max. 200 mA
• Wir empfehlen den USB-Isolator direkt am PC anzuschliessen (USB-Root-Port ohne USB-Hub)
Die USB-Isolatoren sind nicht für medizintechnische Anwendungen freigegeben!
Blockschaltbild:
Gehäuse ist potentialfrei Isolierung
Re-Clocking
ESD-
Schutz
5V
5V Versorgung
GND
Host
D C
1) Bei Anschluss an einen USB 2.0 Host (Upstream), werden geräteseitig (Downstream) keine USB 3.0 Geräte akzeptiert. Die Kaskadierung mehrerer USB-Isolatoren wird nicht unterstützt.
2) Externe Versorgung für ADQ-USB 3.0-ISO(-PS): das empfohlene Steckernetzteil (Art.-Nr. 141119) ist medizinisch zertifiziert und stellt Ihrem USB 3.0 Gerät bis zu 900 mA gemäß USB-Standard zur
Verfügung. Die Verwendung dieses Netzteils gewährleistet die Einhaltung der Spezifikation des USB-Isolators. Das Steckernetzteil ist im Lieferumfang von ADQ-USB 3.0-ISO-PS.
3)
Externe Versorgung für ADQ-USB 3.0-ISO-W: Zur Versorgung des USB-Geräts benötigen Sie eine externe Spannungsquelle im Bereich 10..36 VDC, die min. 7 W zur Verfügung stellt.
ALLDAQ – a division of ALLNET GmbH | Maistraße 2 | D-82110 Germering
Tel.: +49 (0)89 / 894 222 474 | Fax: +49 (0)89 / 894 222 33 | E-Mail: support@alldaq.com
USB 2.0 / 3.0
ADQ-USB 3.0-ISO-W
ADQ-USB 3.0-ISO
Daten Re-Clocking
ESD-
Schutz
Filter
Sicherung
5V
D C
GND
Device
ADQ-USB 3.0-ISO
U_EXT
U_EXT
Gehäuse ist potentialfrei
ESD-
Schutz
5V
GND
Host
U_EXT (5 VDC)
GND_ISO
Externe 5 V-Versorgung über
empfohlenes Steckernetzgerät
2)
(Art.-Nr. 141119)
USB-Gerät
(SuperSpeed/High-Speed/
USB 2.0 / 3.0
Full-Speed/Low-Speed)
+
–
Schutz des DC-Eingangs:
Der ext. Versorgungseingang für das
USB-Gerät ist kurzschlussfest und
2) 3)
gegen Verpolung geschützt. Im Feh-
lerfall trennt eine selbst rückstellende
1)
Sicherung die Versorgung. Die Rück-
stellzeit ist abhängig von der Stärke
der Überlastung und kann einige
Sekunden betragen.
Isolierung ADQ-USB 3.0-ISO-W
Re-Clocking Daten Re-Clocking
ESD-
Schutz
Filter
Sicherung
5V Versorgung
D C
D C
alldaq.com
opt. externe
10..36 VDC
Versorgung 3)
5V
GND
Device
U_EXT
(10..36 VDC)
Rev. 2.3 DE
