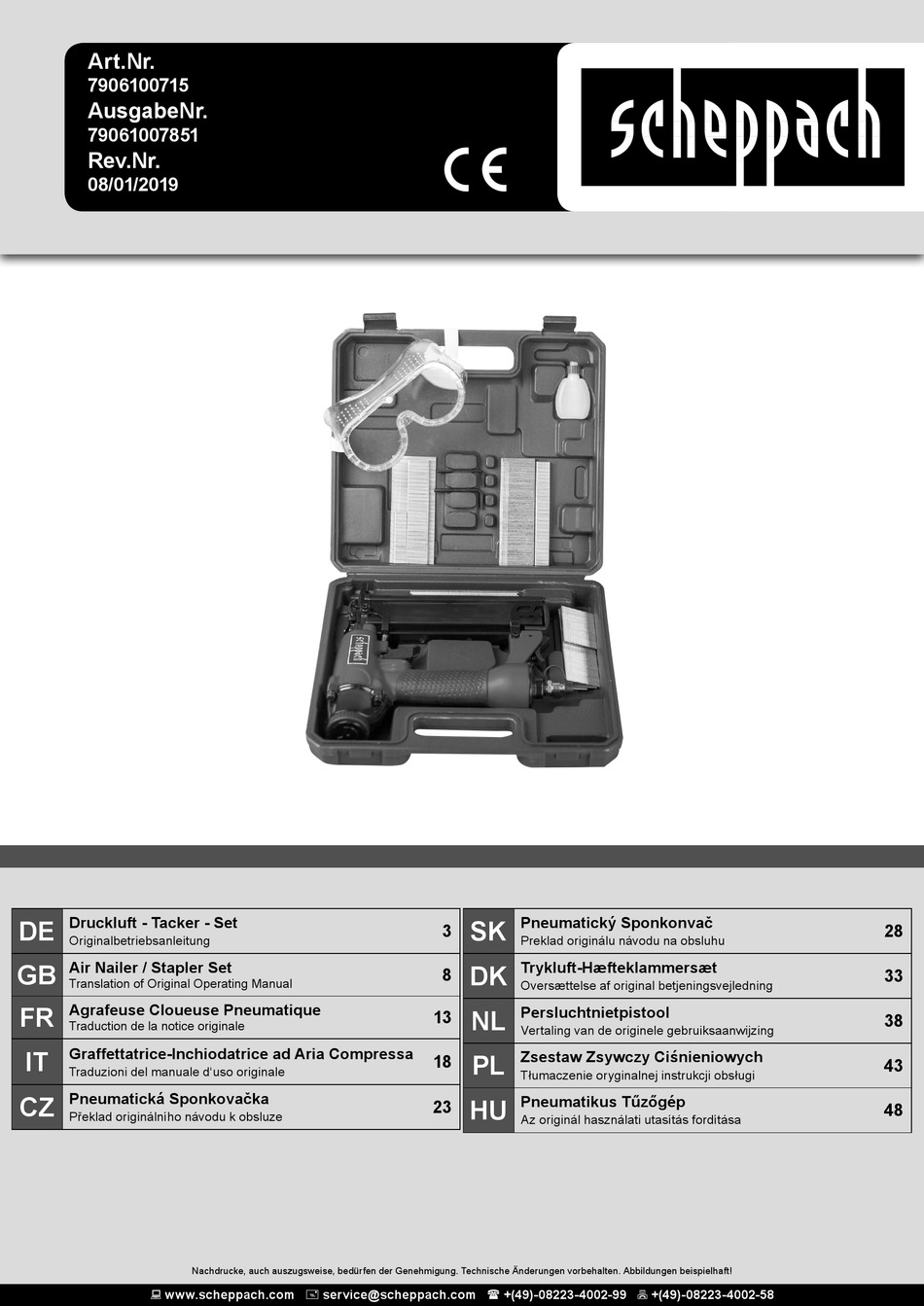

Art.Nr.
7906100715
AusgabeNr.
79061007851
Rev.Nr.
08/01/2019
Druckluft - Tacker - Set
DE
Originalbetriebsanleitung
GB
Air Nailer / Stapler Set
Translation of Original Operating Manual
FR
Agrafeuse Cloueuse Pneumatique
Traduction de la notice originale
Graffettatrice-Inchiodatrice ad Aria Compressa
IT
Traduzioni del manuale d'uso originale
Pneumatická Sponkovačka
CZ
Překlad originálního návodu k obsluze
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Pneumatický Sponkonvač
SK
3
Preklad originálu návodu na obsluhu
Trykluft-Hæfteklammersæt
DK
8
Oversættelse af original betjeningsvejledning
Persluchtnietpistool
NL
13
Vertaling van de originele gebruiksaanwijzing
Zsestaw Zsywczy Ciśnieniowych
PL
18
Tłumaczenie oryginalnej instrukcji obsługi
Pneumatikus Tűzőgép
HU
23
Az originál használati utasítás fordítása
28
33
38
43
48
