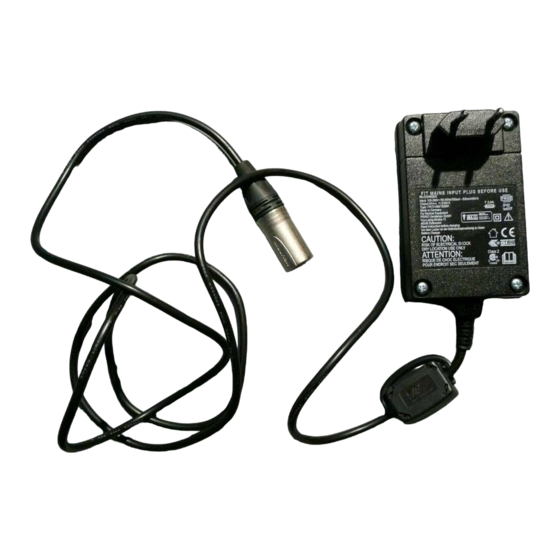

- Page 1 Gebrauchsanleitung Ladegeräte Instruction Manual Charger FW 7118, 7218, 7219, 7290, 7300, 7304, 7310, 7318, 7574, 8100, 8101, 8102...
-
Page 2: Table Of Contents
NHALT EUTSCH ........... 3 HRER ICHERHEIT ....5 ESTIMMUNGSGEMÄSSE ERWENDUNG ........... 7 NSCHLUSS DAPTER ..... 9 FLEGE UND TÖRUNGSBESEITIGUNG & B ..... 10 ECHNISCHE ATEN ETRIEBSANZEIGE ............ 13 NTSORGUNG ............25 ONTAGE ONTENT NGLISH ..........14 OR YOR AFETY ..........16 ESIGNATED Connection of Adapter……………………………..18 .... -
Page 3: Z U Ihrer Sicherheit
EUTSCH HRER ICHERHEIT Gebrauchsanleitung lesen Diese Gebrauchsanleitung enthält Informati- onen für den sicheren Umgang mit den auf der Titelseite aufgeführten Ladegeräten. Sie zeigt die Montage der Netz- und Sekun- däradapter des Ladegeräts. • Erst die Gebrauchsanleitung lesen, dann das Ladegerät verwenden. •... - Page 4 • Nur am Stecker ziehen, um eine Steckver- bindung zu lösen, niemals an der Leitung. • Leitungen geschützt verlegen und darauf achten, dass niemand darüber fallen kann. • Ladegerät bei Gewitter vom Stromnetz trennen. • Nur Original-Ersatzteile oder -Zubehör von FRIWO verwenden.
-
Page 5: Verwendung
ESTIMMUNGSGEMÄSSE ERWENDUNG • Dieses Ladegerät darf nur für den auf dem Typenschild angegebenen Akkus verwendet werden • Trennen Sie das Ladegerät vom Netz bevor Sie die Verbindung zum Akku herstellen oder unter- brechen • Niemals nicht wieder aufladbare Batterien oder andere als auf dem Typenschild angegebene Akkus laden. - Page 6 Für das Ladegerät gelten folgende Einschränkun- gen: • Niemals im Freien verwenden. • Niemals in Wasser oder andere Flüssigkeiten tauchen. • Niemals am Wasser betreiben. • Von Spritzwasser fernhalten. • Folgende Umgebungsbedingungen meiden: Hohe Luftfeuchtigkeit Gefahr Kondenswasserbildung. Ständige Vibrationen. ...
-
Page 7: Bestimmungsgemässe Anschluss Adapter
NSCHLUSS DAPTER AC-Eingang (Netzanschluss): FW 8100, 8101, 8102 Lader mit C8-Adapter M ONTAGE OUNTING FW 7118, 7574 Lader mit integriertem Netzadapter für unter- schiedliche Regionen. FW 7218, 7219, 7290, Lader mit austauschbarem 7300, 7304, 7310, Netzadapter für unter- 7318 schiedliche Regionen. - Page 8 DC-Ausgang: H I N WE I S Ein Vertauschen der Polarität (Plus und Minus) kann die Elektronik des angeschlossenen Gerätes beschädigen! • Vor Herstellen der Steckverbindung Markierung für die Polarität auf dem Stecker beachten. M ONTAGE OUNTING H I N WE I S Die Verbindung von Sekundäradapter und Netzteil ist nicht mehr lösbar! •...
-
Page 9: Flege Und
• Vor dem Reinigen Lader vom Netz trennen. • Keine Flüssigkeiten zum Reinigen verwenden. • Lader nur trocken abwischen. Keine chemischen Reinigungsmittel verwenden. Das Ladegerät ist wartungsfrei. Bei defektem Ladegerät oder bei Störungen, die sich nicht beheben lassen, den Händler oder FRIWO kontak- tieren. -
Page 10: Technische Daten & B
ECHNISCHE ATEN Allgemein Elektrisch Betriebstemperatur 0 … +40 °C Lagertemperatur -20 … +70 °C Luftfeuchtigkeit FW 7118, 7218, 5% - 95 %, 7219, 7290, 7300, nicht kon- 7304, 7310, 7318, densierend siehe 7574 Aufdruck auf dem Lade- 10% - 85 %, gerät FW 8100, 8101, 8102 nicht kon-... - Page 11 ETRIEBSANZEIGE (FW7219, FW7290, FW7300, FW7304, FW7310) LED leuchtet (gelb) Bereitschaft LED blinkt (gelb) Vorladung LED blinkt schnell (grün) Hauptladung LED blinkt langsam (grün) Nachladen LED Leuchtet (grün) Ladevorgang abge- schlossen LED blinkt schnell (gelb) Fehler LED blinkt alternierend Außerhalb des Tempe- (gelb &...
- Page 12 ETRIEBSANZEIGE (FW7118, FW7574) LED leuchtet (grün) Bereitschaft LED leuchtet (gelb) Batterie laden LED leuchtet schwach Batterie voll (Erhal- (grün) tung) LED leuchtet nicht Batterie tiefentladen oder Kurzschluss Batteriespannung >4,4V Verpolung...
-
Page 13: Entsorgung
ETRIEBSANZEIGE (FW8100, FW8101, FW8102) LED leuchtet (gelb) Bereitschaft LED blinkt (gelb) Vorladung LED blinkt alternierend Außerhalb des Tempe- (gelb & grün) raturbereichs LED blinkt schnell (grün) Hauptladung LED blinkt langsam (grün) Nachladen LED Leuchtet (grün) Ladevorgang abge- schlossen LED blinkt schnell (gelb) Fehler NTSORGUNG H I N WE I S... -
Page 14: For Yor Safety
ENGLISH AFETY Read instruction manual This manual contains information for the safe handling of those charger which are listed on the front page. It explains the installation of the mains and secondary adapters of the charger. • Always read the instruction manual first before using the charger. - Page 15 • For separating the connection always pull on the plug, never on the cable. • Cables must be installed safely to avoid tripping over. • Disconnect the charger during thunder- storms. • Only use original FRIWO spare parts or accessories.
-
Page 16: Designated Use
ESIGNATED • This charger may only be used for the batteries specified on the marking plate • Disconnect the battery charger before making or breaking the connection to the battery • Never try to charge non rechargeable batteries or other types of batteries then mentioned on the marking plate. - Page 17 • Avoid the following ambient conditions: High humidity with risk of water condensa- tion. Permanent vibrations. Strong temperature fluctuations...
-
Page 18: Connection Of Adapter
ONNECTION OF DAPTER AC input (mains supply): FW 8100, 8101, 8102 Charger with C8-adapter OUNTING FW 7118, 7574 Charger with integrated mains adapter for different regions. FW 7218, 7219, 7290, Charger with interchange- 7300, 7304, 7310, able mains adapter for 7318 different regions. - Page 19 DC output: N OT E Reversed polarity (plus and minus) can damage the electronics of the connected device! • Observe the polarity signs on the plug before connecting. M OUNTING N OT E The combination of secondary adapter and charger can not be disconnected! •...
- Page 20 • Do not use fluids for cleaning. • Wipe with a dry cloth only. Do not use chemical cleaning agents. The charger is maintenance-free. In case of a faulty charger or malfunctions that cannot be solved, please contact the dealer or FRIWO.
-
Page 21: Ndication
ECHNICAL General Electrically Service tempera- 0 … +40 °C ture Storage temp. -20 … +70 °C Humidity FW 7118, 7218, 5% - 95 %, non- 7219,7290, 7300, condensing 7304, 7310, 7318, 7574 see printing on charger 10% - 85 %, FW 8100, 8101, non- condens- 8102 Protection rating... - Page 22 LED I NDICATION (FW7219, FW7290, FW7300, FW7310, FW7304) LED permanent on (yel- Standby low) LED slow flashing (yellow) Pre charge LED fast flashing (green) Rapid charge LED slow flashing (green) Maintain LED permanent on (green) Ready LED fast flashing (yellow) Error LED flashing alternate outside of valid...
- Page 23 LED I NDICATION (FW7118, FW7574) LED permanent on(green) Standby LED permanent on (yel- Charge mode low) LED dimmed (green) Charge complete LED off Battery deep dis- charged or short cut Low Battery Voltage Reversed battery...
- Page 24 LED I NDICATION (FW8100, FW8101, FW8102) LED permanent on (yel- Standby low) LED slow flashing (gelb) Pre-charge LED flashing alternate outside of valid (yellow & green) temperature (wait) LED fast flashing (green) Rapid charge LED slow flashing (green) Maintenance LED permanent on (green) Ready LED fast flashing (yellow) Error...
-
Page 25: Montage
ONTAGE OUNTING 8100, 8101, 8102 7290, 7300, 7310 7218, 7219, 7304,... - Page 26 7318,...
- Page 28 FRIWO Gerätebau GmbH Von-Liebig Straße 11 D-48346 Ostbevern Germany 1849999| V 01 | 2016.03...
