DEUTSCHLAND - Inhaltsverzeichnis Vor der Inbetriebnahme ....................- 2 - Zu Ihrer Sicherheit – Nebenwirkungen - Kontraindikationen ........- 2 - Weitere Hinweise zu Ihrer Sicherheit ................- 3 - Bestimmungsgem. Verwendung, Wirkungsweise und Konzept ......- 4 - Gerätekomponenten ...................... - 4 - Steuergerät mit LCD Display ..................
Aussendung von elektromagnetischen Wellen oder einer reduzierten Störfestigkeit des Gerätes führen. Öffnen Sie das Gerät nicht. Dieses Therapiegerät hat im Inneren keine Bedienteile. Alle Servicearbeiten sind nur von ® einem von DAVITA autorisierten Unternehmen auszuführen. Dieses Therapiegerät darf nur in geschlossenen Räumen benutzt werden. Setzen Sie es nicht Regen oder übermäßiger Feuchtigkeit aus.
Bestimmungsgemäße Verwendung, Wirkungsweise und Behandlungskonzept ® Das DAVITA Iontophorese-System ION-1200 - SUDORmed 1200 lässt sich optimal zur Leitungswasser- Iontophorese einsetzen, um die Hyperhidrosis („übermäßiges Schwitzen“) zu behandeln. Das Iontophorese-System ION-1200 - SUDORmed 1200 wird zur Behandlung der Hyperhidrose an Händen, Füßen und unter den Achseln verwendet.
Steuergerät mit LCD Display Kanäle A und B Anschluss für Ladegerät ON / Off Schalter Multifunktionsschalter A Multifunktionsschalter B Keine Funktion (Blindabdeckung) Funktionen der Multifunktionsschalter Das Steuergerät besitzt zwei Multifunktionstasten, mit denen Kanal A und Kanal B unabhängig voneinander gesteuert werden können.
LCD Display Kanal A für Pulsstrom (PS) Kanal B für Gleichstrom (GS) Intensität (Behandlungsspannung in Volt) Batterieladezustandsanzeige Speicherfunktion: 00 Zuletzt verwendete Parameter werden nicht gespeichert. 01 Speicherung der zuletzt verwen- deten Parameter Einstellen des Timers Zubehörteile Iontophorese-System ION-1200 - SUDORmed 1200, Art. Nr.: 30035, bestehend aus: 1 x Steuergerät ION-1200 - SUDORmed 1200, Art.
Page 7

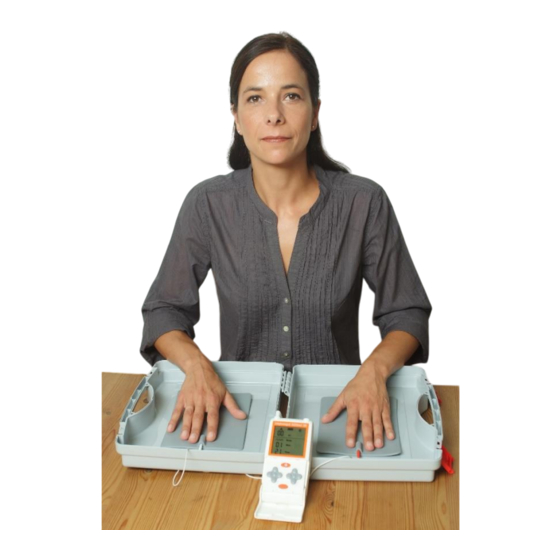

oder Füßen berührt werden. Beide Wannen sollten mit lauwarmem Wasser gefüllt werden, so dass die Hände vollständig vom Wasser bedeckt werden können. Um die Wannen einfacher mit Wasser befüllen und entleeren zu können, lassen sich die Wannen des Koffers trennen. Dazu ist der Koffer komplett aufzuklappen und die Kofferteile sind entgegen gesetzt auseinander zu ziehen.
Behandlungen mit konstantem Gleichstrom sollten unterschwellig (nicht spürbar) und pulsierende Gleichstrombehandlungen sollten schwellig (leicht spürbar) durchgeführt werden. Die Behandlungsspannung ist immer nach Ihrem persönlichen Empfinden einzustellen. Bei jeder Behandlung kann die Behandlungsspannung unterschiedlich empfunden werden. H. Starten der Behandlung: Zum Starten der Behandlung werden die Hände oder Füße auf die beiden großen flexiblen Elektroden (schwarze Seite nach unten) in den Wannen gelegt bzw.
Aufladen oder Austauschen der Akkus – Betrieb mit Batterien möglich Das Iontophorese-System ION-1200 SUDORmed 1200 kann auch mit 4 Batterien (1,5 V AA, LR6) verwendet werden. Diese sind nicht im Lieferumfang enthalten. Das Gerät wird mit 4 Akkus und Ladegerät ausgeliefert. Das Aufladen der Akkus darf nur mit dem gelieferten Original Ladegerät vorgenommen werden.
ätzende Mittel verwendet werden. Sollten Sie das Gerät längere Zeit nicht benutzen, bitte die Akkus herausnehmen und getrennt aufbewahren. ® Das Gerät ist wartungsfrei. Reparaturen dürfen nur durch DAVITA oder von autorisierten und qualifizierten Unternehmen durchgeführt werden. Alle Verpackungsteile sind wieder verwertbare Materialien und umweltfreundlich zu entsorgen. Geräte, die mit dem gekreuzten Mülltonnensymbol gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden.
Ausgang Behandlungsspannung: 0 – 30 Volt Konstanter Gleichstrom Ausgangsspannung: Max. 30 V an 2000 Ohm Ausgang Pulsstrom Behandlungsspannung: 0 – 60 Volt Ausgangsspannung: Max. 60 V an 2000 Ohm AC/DC Adapter / Ladegerät Input: AC 110 – 240 V, 50/60 Output: 7,5 V Zeichen und Symbole Die folgenden Zeichen und Symbole werden in der Gebrauchsanweisung, auf dem Gerät oder auf dem Zubehör verwendet:...
Page 12
Bei Anwendung der Iontophorese-Therapie schaltet sich das Gerät aus. Antwort : Der Ladezustand der Akkus ist zu überprüfen. Hersteller: EU-Alleinvertrieb: Durtech System Corp. DAVITA ® Medizinische Produkte GmbH & Co. KG Im Hammereisen 29A • D-47559 Kranenburg 3F. No. 27, Lane 381, Fude 1 . Road, Xizhi Dist., Taipei 22149, Taiwan...
Page 13
Dear customer, ® We are happy that you bought this product from DAVITA and congratulate you on your choice. You have bought a product which can be a contribution for the improvement of your quality of life for many years. In this user manual particularly the functions of the iontophoresis system are described in detail.
Also it can lead to an increased emission of electromagnetic waves or to a reduced interference resistance. Don’t open the unit. All servicing must be carried out by a company which is authorised by DAVITA ®...
20 minutes. Components ® Your DAVITA -therapy system consists of a control unit integrated in the case and further accessories, which you will get to know in the following chapter.
Functions of button ION-1200 - SUDORmed 1200 has the feature to control channel A and channel B individually. Therefore there are 2 multifunction buttons for the A and B channel. Multifunction button A controls channel A. Multifunction button B controls channel B. For saving energy, while setting the multifunction button A, only LCD display for A channel bright, B channel is invisible.
1 x Case out of plastic with 2 separable trays, Art. No.: 00507 1 x multilingual user manual, Art. No.: 00473 Available as accessory are: 2 x axles electrodes with sponge case, Art. No.: 35009 for application under the axles 2 x small flexible electrodes, 55 x 85 mm each with sponge case, Art.
“00” for not memory the current used parameter “01” for memory the current used parameter (last mem call function) F. Setting Timer: Push + / - button to set timer between 0 and 99 minutes. The recommended therapy duration is 20 minutes per day. (See the additional explanations on page 4f.) G.
Both + buttons have to be hold for 20 seconds. After the 20 seconds on the display appear, the cumulative treatment durations for channel A and channel B. The value 06 23 for example stands for a cumulative treatment duration of 623 minutes (10 hours and 23 minutes).
If you don’t use the device for a long time, please take out the rechargeable batteries and store them separately. ® A special maintenance is not necessary for this device. Only DAVITA or authorized and qualified companies are allowed to do repairs.
130 x 72 x 30 mm (B x H x T) Dimensions: Weight:: 265 g Input: Supply voltage: 4,8 V Max. power input: 500 mA Charge at: + 10° C until +30°C Ambient temperature Treatment voltage: 0 – 30 volt Output direct current Output voltage: Max.
Page 22
The state of charge of the accumulators have to be checked. Sole Distributor EU: Manufacturer: ® Durtech System Corp. DAVITA Medizinische Produkte GmbH & Co. KG 3F. No. 27, Lane 381, Fude 1 . Road, Im Hammereisen 29A • D-47559 Kranenburg Tel: +49 (0) 1805 –...
Page 23
FR - Sommaire Sommaire ........................- 23 - Avant la mise en marche ..................... - 23 - Pour votre sécurité - Effets secondaires - Contre-indications ........- 23 - Autres indications relatives à votre sécurité ............... - 24 - Utilisation conforme, fonctionnement et concept de traitement ......- 24 - Composants de ION-1200 - SUDORmed 1200 ............
Cet appareil de thérapie ne doit être utilisé que dans des espaces clos. Ne l’exposez pas à la pluie ou à une humidité excessive. Utilisation conforme, fonctionnement et concept de traitement Le système d’ionophorèse ION-1200 - SUDORmed 1200 de DAVITA ® est employé de manière optimale pour l’ionophorèse à...
Page 25
Composants est composé d’un appareil de commande et d’autres accessoires qui sont détaillés ® Votre système de thérapie DAVITA dans le chapitre suivant. Appareil de commande avec écran LCD Canaux A et B Raccord pour chargeur...
La touche multifonction A commande le canal A et la touche multifonction B commande le canal B. Afin d’économiser de l’énergie, lors de l’utilisation de l’interrupteur multifonction A, seule la zone de l’écran du canal A s’affiche. La zone de l’écran du canal B reste invisible. En appuyant sur les touches «flèche»...
Page 27
Mise en marche du système de la réalisation de la thérapie Dans ce chapitre, le fonctionnement du système est expliqué en détail. A. Avant de commencer la thérapie, enlevez toutes les pièces métalliques (par exemple, bijoux). Lors du traitement de l’hyperhidrose, la prise rouge et la prise blanche du câble de raccordement blanc doivent à chaque fois être reliées à...
G. Réglage de l’intensité: L’intensité peut être réglée à l’aide de la touche + ou -. Pour la thérapie de l’hyperhidrose, un courant continu d’impulsion entre 0 et 60 volts et un courant continu constant entre 0 et 30 volts sont disponibles. Des tensions de traitement trop élevées n’engendrent pas de meilleurs résultats du traitement.
dessous de l’écran à côté de «minuterie» clignote. Puis, il faut dans un premier temps appuyer sur la touche + sur l’interrupteur multifonction du canal désormais activé, puis encore une fois sur la deuxième touche + sur le deuxième interrupteur multifonction. Vous devez maintenir les deux touches + appuyées pendant 20 secondes. À la fin des 20 secondes, les durées cumulées de la thérapie pour le canal A et le canal B s’affichent à...
Les poches éponge peuvent être lavées à la machine avec le blanc. Si vous n'utilisez pas l'appareil pendant une longue période, retirez les accus et rangez-les séparément. L'appareil ne nécessite pas d’entretien. Seul DAVITA ®...
Entrée : Tension d’alimentation: 4,8 V Consommation de 500 mA courant max.: Température ambiante Chargement avec: De + 10°C à + 30°C Sortie Tension de traitement: 0 – 30 volts courant continu constant Tension de sortie: 30 V max. sur 2 000 Ohm Sortie courant d’impulsion Tension de traitement: 0 –...
Page 32
Lors de l’application de la thérapie de l’ionophorèse, l’appareil s’éteint. Réponse: Le niveau de chargement des accus doit être contrôlé. Fabricant: Vente exclusive UE: DAVITA ® Medizinische Produkte GmbH & Co. KG Durtech System Corp. Im Hammereisen 29A • D-47559 Kranenburg 3F.
Page 33
NL - Inhoudsopgave Inhoudsopgave ..................- 33 - Voor het in gebruik nemen ..............- 33 - Veiligheid – bijwerkingen – contra-indicaties .............. - 33 - Verdere informatie voor uw veiligheid ................ - 34 - Beoogd gebruik, werking en behandelingsconcept ......- 34 - Onderdelen van het iontoforese-systeem ..........
Beoogd gebruik, werking en behandelingsconcept ® Het DAVITA Iontoforese-systeem ION-1200 - SUDORmed 1200 is zeer geschikt voor kraanwater-iontoforese, galvanische therapie en medicijnen- iontoforese voor behandeling van hyperhidrose (“overmatig zweten”). Het iontoforese-systeem ION-1200 - SUDORmed 1200 wordt voor de behandeling van hyperhidrose op handen, voeten en onder de oksels gebruikt.
Onderdelen ® Uw DAVITA -therapiesysteem bestaat uit een besturingsapparaat en verdere toebehoren die in u in het volgende hoofdstuk leert kennen. Besturingsapparaat met LCD display Kanalen A en B Aansluiting voor het oplaadapparaat Aan/uit schakelaar funktietoets A funktietoets B geen functie...
Functietoets A bestuurt kanaal A en functietoets B bestuurt kanaal B. Om energie te besparen wordt bij gebruik van functietoets A alleen het deel van het display van kanaal A getoond. Het deel van het display van kanaal B blijft onzichtbaar.
Page 37
Ingebruikname en uitvoering van de therapie In dit hoofdstuk wordt de werking van het systeem in detail uitgelegd. A. Voor aanvang van de therapie moeten alle metalen voorwerpen (bijv. sieraden) worden afgedaan. Bij de behandeling van hyperhidrose en galvanische therapie moeten de rode en de witte stekker van de witte verbindingskabel beide aan een grote flexibele elektrode worden aangesloten.
Met de + / - toets kan de intensiteit worden ingesteld. Voor de behandeling van hyperhidrose kan gebruik gemaakt worden van een pulserende gelijkstroom tussen 0 – 60 Volt en een constante gelijkstroom tussen 0 – 30 Volt. Overdreven behandelingsspanningen leiden niet tot een beter behandelingsresultaat.
Opladen of vervangen van de accu’s – Bediening met batterijen is mogelijk Het iontoforesesysteem ION-1200 - SUDORmed 1200 kan ook met 4 batterijen (1,5 V AA, LR6) gebruikt worden. Deze zijn niet bij dit product inbegrepen. Het besturingsapparaat wordt met 4 accus en een laadapparaat geleverd. Voor het opladen van de accu’s mag uitsluitend het meegeleverde originele laadapparaat worden gebruikt.
Als het apparaat langere tijd niet gebruikt wordt, moeten de accu’s eruit genomen worden en apart opgeborgen. ® ® Het apparaat is onderhoudsvrij. Reparaties mogen uitsluitend door DAVITA of door DAVITA geautoriseerde bedrijven worden uitgevoerd. is bij het systeem „Grüner Punkt“ aangesloten. Alle verpakkingsonderdelen zijn herbruikbaar ®...
AC/DC Adapter/ Input: AC 110 – 240 V, 50/60 Laadapparaat Output: 7,5 V Tekens en symbolen De volgende tekens en symbolen worden in de gebruiksaanwijzing, op het apparaat of op de accessoires gebruikt: Attentie: lees de bijgevoegde documenten CE teken: Voldoet aan de eisen van de richtlijn voor medische producten: 93/42/EWG. Apparaatclassificatie Type B Milieuzorg elektrische apparaten.
Page 42
Controleer of de accu’s voldoende opgeladen zijn. Fabrikant: Exclusive Distributie EU: ® Durtech System Corp. DAVITA Medizinische Produkte GmbH & Co. KG 3F. No. 27, Lane 381, Fude 1 . Road, Im Hammereisen 29A • D-47559 Kranenburg Telefoon: +49 (0) 1805 – 911 270 • Telefax: +49 (0) 1805 – 911 275 Xizhi Dist., Taipei 22149, Taiwan...
