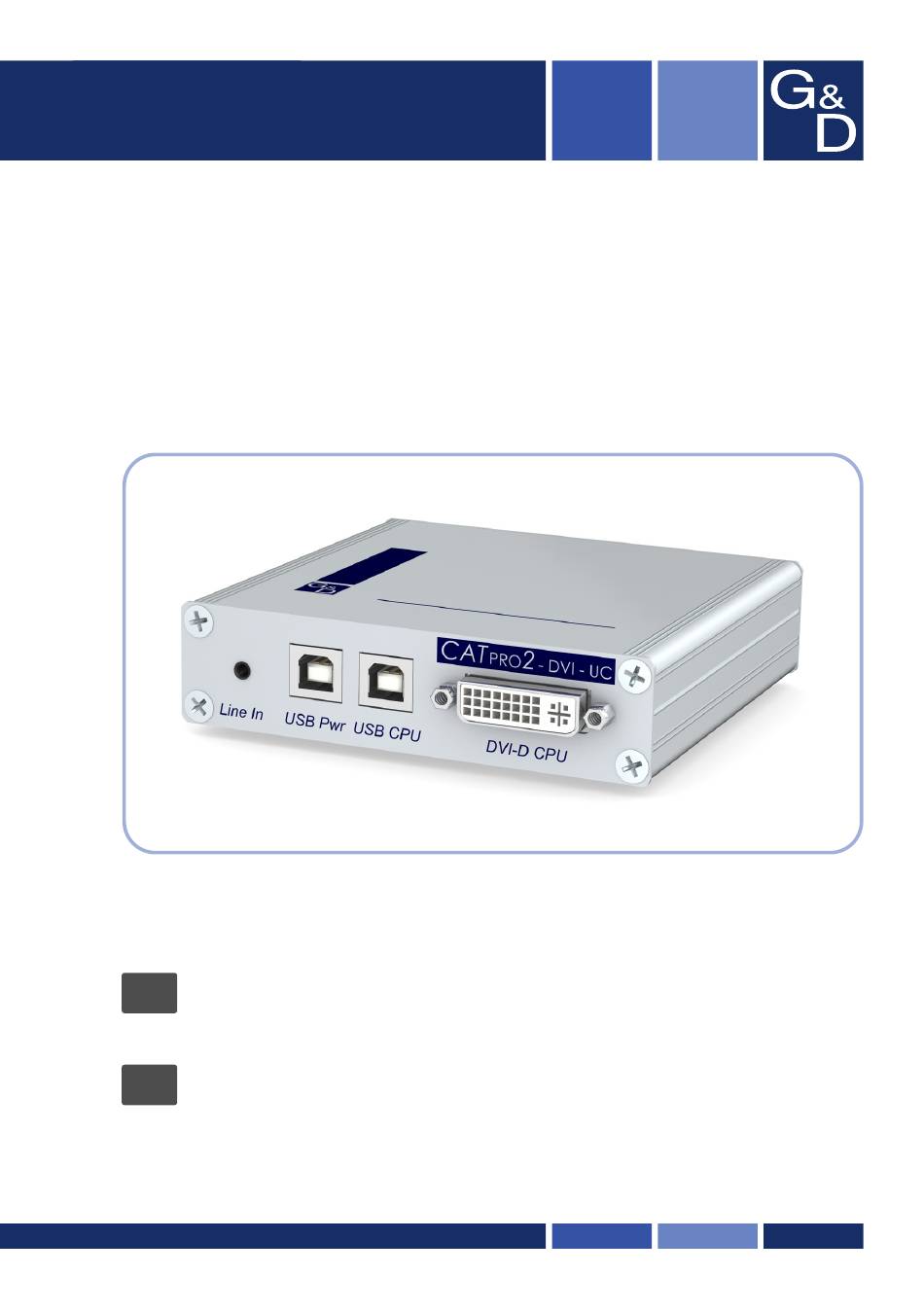

- Page 1 Guntermann & Drunck GmbH www.gdsys.de CATpro2-DVI-Audio-UC-USB Installationsanleitung Installation Guide A9100195-1.30...
- Page 2 © Guntermann & Drunck GmbH 2013. Alle Rechte vorbehalten. Version 1.30 – 14.05.2013 Firmware: 3.03 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D CATpro2-DVI-Audio-UC-USB...
-
Page 3: Table Of Contents
Schnittstellen an der Rückseite ................4 Statusanzeigen ....................5 Auswahl der DDC-Information ................ 7 Voreingestellte DDC-Informationen ..............7 DDC-Information eines Monitors auslesen ............8 Unterstützte Grafikauflösungen ............... 9 Power Loop-Stromversorgung ................ 10 Technische Daten ................... 11 G&D CATpro2-DVI-Audio-UC-USB · ii... -
Page 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D CATpro2-DVI-Audio-UC-USB... -
Page 5: Das Target-Modul
Das Target-Modul Das Target-Modul Mit dem Target-Modul CATpro2-DVI-Audio-UC-USB integrieren Sie einen Computer mit digitalem Videoausgang in ein oder zwei G&D KVM-Matrixsysteme. Über die Arbeitsplätze des KVM-Matrixsystems ist die entfernte Bedienung des Com- puters komfortabel möglich. Kompatible G&D KVM-Matrixswitches Das Target-Modul kann an KVM-Matrixswitches folgender Serien angeschlossen werden: ... -
Page 6: Installation
Schnittstellen an der Frontseite Line In USB Pwr USB CPU DVI-D CPU Abbildung 1: Frontansicht des Target-Moduls CATpro2-DVI-Audio-UC-USB Verbinden Sie die Line-Out-Schnittstelle des Computers mit dieser Schnitt- Line In: stelle. USB Pwr: Möchten Sie das Target-Modul über die USB-Schnittstellen des Computers mit Strom versorgen, verbinden Sie eine USB-Schnittstelle des Computers mit die- ser Schnittstelle. -
Page 7: Schnittstellen An Der Rückseite
Learn Trans. 1 Trans. 2 Power Loop Power In Abbildung 2: Rückansicht des Target-Moduls CATpro2-DVI-Audio-UC-USB HINWEIS: Das Target-Modul ist mit zwei Trans.-Schnittstellen ausgestattet, die den Anschluss des Target-Moduls an zwei verschiedene KVM-Matrixswitches ermögli- chen. Verbinden Sie pro KVM-Matrixswitch ausschließlich eine Trans.-Schnittstelle des Target-Moduls. -
Page 8: Statusanzeigen
Ein Benutzer ist auf das Target- Modul aufgeschaltet. Die Stromversorgung des Target- Moduls ist gestört. Die Schnittstelle USB CPU ist nicht mit dem Computer verbun- den oder der Gerätetreiber wird gerade aktiviert. Tabelle 1: Statusanzeigen am Target-Modul 5 · G&D CATpro2-DVI-Audio-UC-USB... - Page 9 Ein Benutzer ist auf das Target- Modul aufgeschaltet. Der DDC-Drehschalter befindet sich in der Stellung Learn. Es wurde (noch) keine DDC- Information eingelesen. DDC-Information eines Monitors wurde erfolgreich ein- [Aus] gelesen. Tabelle 1: Statusanzeigen am Target-Modul (Fortsetzung) G&D CATpro2-DVI-Audio-UC-USB · 6...
-
Page 10: Auswahl Der Ddc-Information
Computers – angeschlossen ist, hat der Computer keinen Zugriff auf die DDC- Information des Monitors. Aus diesem Grund sind im Target-Modul CATpro2-DVI-Audio-UC-USB voreinge- stellte DDC-Informationen gespeichert, die dem Computer zur Verfügung gestellt werden. Alternativ ist es möglich, die DDC-Information eines Monitors auszulesen und diese im Target-Modul zu speichern. -
Page 11: Ddc-Information Eines Monitors Auslesen
4. Stellen Sie den DDC-Drehschalter auf die Position User. Die eingelesene DDC-Information wird dem angeschlossenen Def. User Computer bereitgestellt. Learn 5. Entfernen Sie das Monitorkabel aus der Schnittstelle DVI-D CPU. 6. Stecken Sie das mit dem Computer verbundene DVI-D-Videokabel in die Schnittstelle DVI-D CPU. G&D CATpro2-DVI-Audio-UC-USB · 8... -
Page 12: Unterstützte Grafikauflösungen
Unterstützte Grafikauflösungen Unterstützte Grafikauflösungen Grundsätzlich unterstützt das Target-Modul CATpro2-DVI-Audio-UC-USB jede Auflö- sung, die über eine Single-Link-Schnittstelle gemäß DVI-Spezifikation 1.0 übertragen werden kann. Dies betrifft vor allem die Pixelrate, die zwischen 25 und 165 MHz lie- gen darf. Für die üblichen Timingstandards VESA DMT und VESA SMT sind somit Auflö- sungen zwischen 640 ×... -
Page 13: Power Loop-Stromversorgung
Power Loop-Stromversorgung Power Loop-Stromversorgung Erfolgt die Stromversorgung eines Target-Moduls CATpro2-DVI-Audio-UC-USB mit dem optionalen Tischnetzteil über die Schnittstelle Power In, können bis zu drei wei- tere Target-Module durch Verwendung von Power Loop-Kabeln mit Strom versorgt werden. 1. Schließen Sie hierzu das Tischnetzteil an eines der Target-Module an. -
Page 14: Technische Daten
3,4 W@2 × 5 V-USB; 3,8 W@12 V Gehäuse Material: Aluminium eloxiert Maße (B × H × T): 105 × 26 × 84 mm Gewicht: ca. 210 g Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend 11 · G&D CATpro2-DVI-Audio-UC-USB... - Page 15 NOTIZEN...
-
Page 16: About This Manual
© Guntermann & Drunck GmbH 2013. All rights reserved. Version 1.30 – 14/05/2013 Firmware: 3.03 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D CATpro2-DVI-Audio-UC-USB... - Page 17 Status displays ....................5 Selecting DDC information ................7 Preset DDC information ..................7 Reading out DDC information ................8 Supported graphic resolutions ................9 Power supply via Power Loop cables .............. 10 Technical data ....................11 G&D CATpro2-DVI-Audio-UC-USB · ii...
-
Page 18: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D CATpro2-DVI-Audio-UC-USB... -
Page 19: The Target Module
The target module The target module The CATpro2-DVI-Audio-UC-USB target module enables the user to integrate a com- puter with digital video output into one or two KVM matrix systems. The computer can be operated remotely through the user modules of the KVM matrix system. -
Page 20: Installation
Interfaces on the front panel Line In USB Pwr USB CPU DVI-D CPU Figure 1: Front view of the CATpro2-DVI-Audio-UC-USB target module Use the Audio-M/M-2 with ferrite cable to connect the Line-Out interface of the Line In: computer to this interface. USB Pwr: Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter-... -
Page 21: Interfaces On The Back Panel
Trans. 1 Trans. 2 Power Loop Power In Figure 2: Back view of the CATpro2-DVI-Audio-UC-USB target module NOTE: The target module provides two Trans. interfaces, which enable the user to integrate this target module into two different KVM matrix switches. -
Page 22: Status Displays
A connection to the KVM matrix switch has been established. An user currently accesses the tar- get module. Table 1: Status displays at the target module 5 · G&D CATpro2-DVI-Audio-UC-USB... - Page 23 Time in seconds The DDC switch is moved to Learn. No DDC information was read in (yet). The DDC information of a moni- [Off] tor was successfully read in. Table 1: Status displays at the target module (Fortsetzung) G&D CATpro2-DVI-Audio-UC-USB · 6...
-
Page 24: Selecting Ddc Information
CATpro2-DVI-Audio-UC-USB target module. Additionally, the DDC information of the monitor can be read out and stored in the target module. Preset DDC information In the default setting of the CATpro2-DVI-Audio-UC-USB target module the DDC switch is moved to the Def. position. Def. -
Page 25: Reading Out Ddc Information
The read-in DDC information is provided to the connected com- Def. User puter. Learn 5. Remove the monitor cable from the DVI-D CPU interface. 6. Insert the DVI-D video cable that is connected to the computer into the DVI-D CPU interface. G&D CATpro2-DVI-Audio-UC-USB · 8... -
Page 26: Supported Graphic Resolutions
Supported graphic resolutions Supported graphic resolutions The CATpro2-DVI-Audio-UC-USB target module basically supports every resolution that can be transmitted through a single link interface according to the DVI specification 1.0. This particularly applies to the pixel rate that may be between 25 and 165 MHz. -
Page 27: Power Supply Via Power Loop Cables
Power supply via Power Loop cables If the optional AC adapter which is connected to the Power In interface is used to supply the CATpro2-DVI-Audio-UC-USB target module with power, up to three fur- ther target modules can be supplied with power via Power Loop cables. -
Page 28: Technical Data
3,4 W@2 × 5 V-USB; 3,8 W@12 V Casing Material: anodised aluminium Dimensions (W × H × D): 105 × 26 × 84 mm Weight: approx. 210 g Operating Temperature: +5 to +45 °C environment Air humidity: < 80%, non-condensing 11 · G&D CATpro2-DVI-Audio-UC-USB... - Page 29 NOTES...
- Page 30 NOTES...
- Page 31 NOTES...
- Page 32 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100195 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
