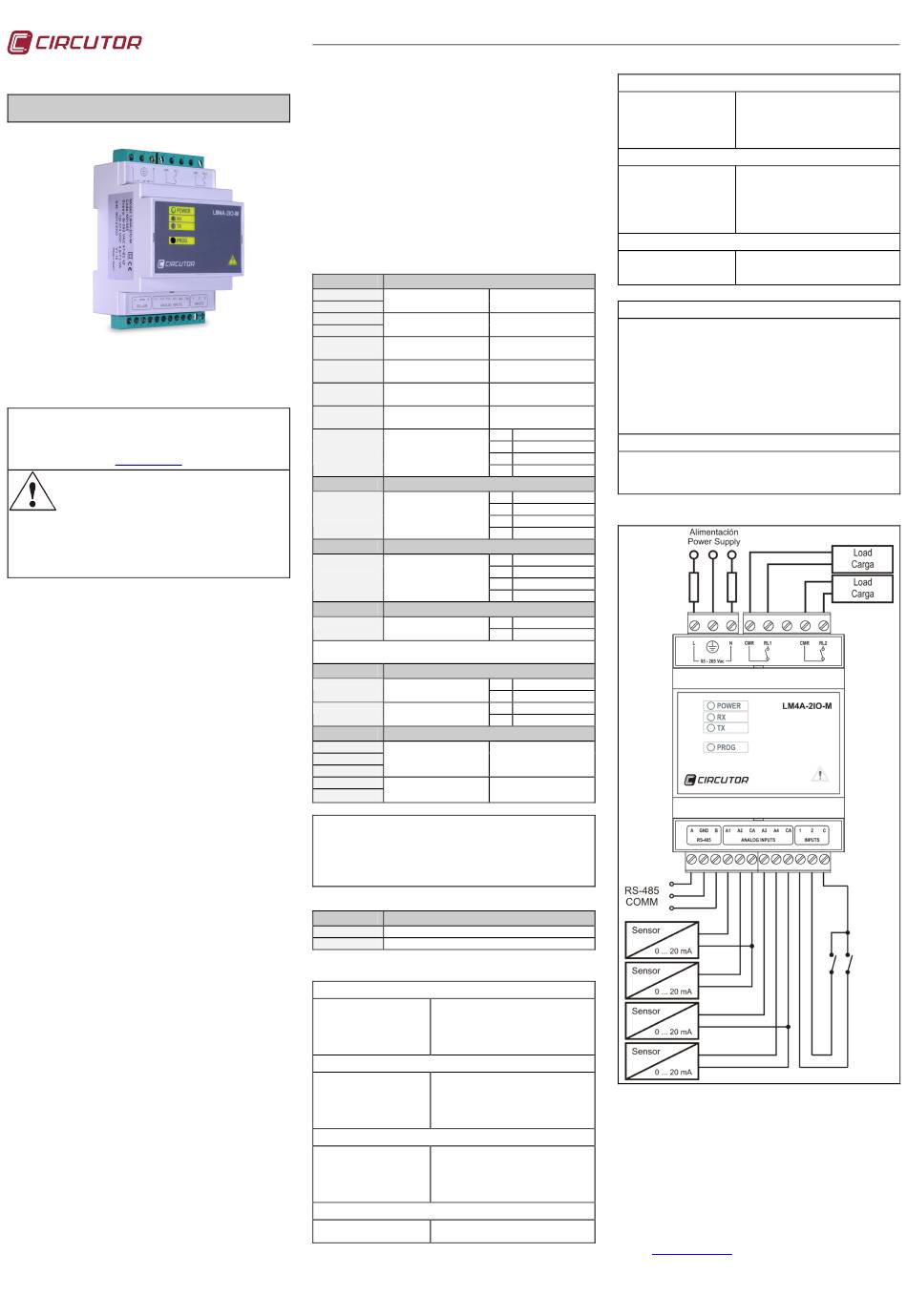

CENTRALIZADOR DE SEÑALES LM4A-2IO-M
LM4A-2IO-M es un centralizador industrial de señales,
provisto de cuatro entradas analógicas, dos entradas
digitales libres de tensión, y dos salidas digitales por
relé.
Este documento es el manual de uso y funcionamiento del
dispositivo LM4A-2IO-M. En caso de pérdida, puede
descargarlo de la página web de CIRCUTOR:
www.circutor.es
Antes de efectuar cualquier operación de
mantenimiento, modificación de conexiones,
reparación, etcétera, debe desconectarse el
aparato de toda fuente de alimentación. Cuando
se sospeche de un fallo de funcionamiento del equipo ó en la
protección del mismo debe dejarse el equipo fuera de servicio.
El diseño del equipo permite una substitución rápida del mismo
en caso de avería.
1.- DESCRIPCIÓN
El LM4A-2IO-M es un concentador de señales de
proceso provisto de comunicación RS-485, que
permite la visualización de éstas de forma remota.
LM4A-2IO-M dispone de 4 entradas analógicas con
rango de 0 a 20 mA. Se trata de una señal
proporcional entándar de medida industrial y se
comporta de forma lineal en todo el rango de entrada.
LM4A-2IO-M dispone de 2 entradas digitales libres de
tensión; pueden ser configuradas para la detección del
estado lógico de la entrada (abierto o cerrado), o bien,
asociarlas a 2 registros de memoria internos para
contar impulsos. En la modalidad de contaje de
impulsos, cada una de las entradas puede alcanzar un
registro máximo de 4.294.967.295 implusos. Cuando el
registro de memoria llega a dicho valor, al siguiente
impulso el contador se reinicia a cero, e inicia
nuevamente el contaje.
La duración mínima del impulso o cambio de estado
debe tener una duración mínima de 50 ms, y el tiempo
mínimo entre dos implusos sucesivos en una misma
entrada debe ser de 50 ms. Esto representa una
frecuencia máxima de muestreo de 10 Hz.
LM4A-2IO-M dispone de 2 salidas digitales tipo relé;
estas salidas son gobernadas por el maestro del bus
RS-485, que mediante comandos Modbus puede
activarlas o desactivarlas cuando la aplicación lo
requiera. El equipo posee una función de escritura
capaz de realizar maniobras
desactivación de cualquier salida, o bien la generación
de impulsos. La duración del impulso de salida es
variable y programable mediante
Modbus.
2.- COMUNICACIÓN
El equipo dispone de un puerto de comunicación del
tipo RS485 para la lectura y escritura de los
parámetros del dispositivo. Para ello, el equipo utiliza
el protocolo de comunicación Modbus/RTU.
2.1.- Configuración por defecto.
El equipo, por defecto, viene con el número de
periférico 97 (en hexadecimal 61), al ponerlo en el bus
con más equipos, LM4A-2IO-M responde a dicha
dirección Modbus. Mediante el comando de cambio de
dirección podemos asignarle cualquier otra dirección
4A- - - - 2IO 2IO- - - - M M M M
4A 4A 2IO 2IO
(como máximo FF en hexadecimal que equivale al
periférico 255).
En caso de no recordar el número de esclavo, puede
recuperarse la dirección que viene por defecto (97
decimal o 61 en hexadecimal):
- Retirar alimentación auxiliar al equipo
- Accionar de manera permanente el pulsador
ubicado en el frontal del equipo
- Alimentado nuevamente, deje de accionar el
pulsador y el equipo vuelve a recuperar de forma
automática el número de periférico de defecto
(97 Decimal / 61 Hexadecimal).
2.2.- Mapa de Memoria Modbus.
MODBUS (Hex)
0000
0001
0002
0003
0500
0501
0502
0503
2000
MODBUS (Hex)
1000
MODBUS (Hex)
1500
MODBUS (Hex)
2500
Byte Bajo - Relé 1 / Byte Alto - Relé 2 / Pueden parametrizarse otros valores (ms)
La duración máxima del impulso no podrá superar los 5100 ms
MODBUS (Hex)
3000
3001
MODBUS (Hex)
3500
3501
3502
3503
3504
Todos los ejemplos mostrados con anterioridad en el mapa de memoria
Modbus/RTU, son de carácter ilustrativo. Los valores de parametrización
y el número de periférico, varia dependiendo de las necesidades de la
instalación y de la configuracón previa llevada a cabo en el dispositivo. Al
final de cada trama Modbus/RTU debe añadirse de forma obligatoria dos
2.2.1.- Funciones Modbus
MODBUS (Hex)
04
10
3.- CARACTERÍSTICAS TÉCNICAS
de activación o
Circuito de alimentación
- Monofásica:
- Frecuencia:
instrucciones
- Consumo máximo:
- Temperatura de trabajo:
- Humedad sin condensación:
Características mecánicas
- Material envolvente:
- Grado de protección:
- Dimensiones:
- Peso:
- Altitud máxima de trabajo:
Interface Serie
- Tipo:
- Velocidad de transmisión:
- Bits de datos:
- Paridad:
- Bit de stop:
Características Entradas Digitales
- Tipo:
- Corriente máxima activación:
Lectura Valor / Estado Entradas Digitales y Analógicas
Valor Contador 1 Contador Entrada 1
61 04 0000 0002 0000 0000...FFFF FFFF (Hex)
Valor Contador 2 Contador Entrada 2
61 04 0002 0002 0000 0000...FFFF FFFF (Hex)
Entrada Analógica 1 Valor Entrada Analógica 1
61 04 0500 0001 0000...03FF (Hex)
Entrada Analógica 2 Valor Entrada Analógica 2
61 04 0501 0001 0000...03FF (Hex)
Entrada Analógica 3 Valor Entrada Analógica 3
61 04 0502 0001 0000...03FF (Hex)
Entrada Analógica 4 Valor Entrada Analógica 4
61 04 0503 0001 0000...03FF (Hex)
0000 1 y 2 desactivadas
Estado Entradas Digitales
Activada = Cerrada (1) 0001 Entrada 1 activa
Desactivada = Abierta (0)
0002 Entrada 2 activa
61 04 2000 0001
0003 1 y 2 activadas
Escritura Control Salidas Digitales (Relé)
0000 1 y 2 desactivadas
Control Salidas Digitales (R)
Activada = Cerrada (1) 0001 Salida 1 activa
Desactivada = Abierta (0) 0002 Salida 2 activa
61 10 1000 0001 02 0003
0003 1 y 2 activadas
Escritura Control Salidas Digitales por Impulsos (Relé)
0000 1 y 2 desactivadas
Impulsos Salidas (R)
Activada = Cerrada (1) 0001 Impulso Salida 1
Desactivada = Abierta (0)
0002 Impulso Salida 2
61 10 1500 0001 02 0003
0003 Impulso Salida 1 y 2
Escritura Configuración Duración Impulsos
Duración del Impulso 01 Duración 20 ms
61 10 2500 0001 02 01 01
FF Duranción 5100 ms
Escritura Configuración Periférico / Velocidad
Número de periférico 0001 Valor Mínimo (001)
61 10 3000 0001 02 0001
00FF Valor Máximo (255)
Velocidad de transmisión 0001 9600 bps
61 10 3001 0001 02 0001
0002 19.200 bps
Lectura Versión y Número de Serie
Formato: "V1.10" valores en
Versión Dispositivo
ASCII y el último byte
61 04 3500 0003
siempre es 0
Número de Serie
907 XXX XXX
61 04 3503 0002
bytes de CRC (checksum)
Descripción
Lectura de registros de entrada
Escritura de varios registros
85...265 Vac / 120...374 Vcc
47...63 Hz
3,5 VA
-10...60 ºC
5...95 %
Plástico UL94 – V0 Autoextinguible
IP20
93 x 71 x 58 mm
180 g
2000 m
RS-485 tres hilos (A / B / GND)
9.600 bps / 19.200 bps configurable
8
Sin paridad
1
Libre de tensión opto aislada (contacto seco)
50 mA
Características Entradas Analógicas
- Tipo: Analógica de corriente
- Rango de entrada: 0...20 mA
- Resolución en puntos: 1.024 puntos
100 Ω
- Impedancia de entrada:
- Resolución convertidor: 10 bits
Características Salidas Digitales
- Tipo: Relé
- Potencia máx. maniobra: 750 VA
- Tensión máx. maniobra: 250 Vac
- Intensidad máx.conmutación: En carga resistiva Ie: 5 Aac
- Vida eléctrica (250 Vac / 5A): 3 x 10 4 maniobras
- Vida mecánica 2 x 10 7 maniobras
Simbología LED
- Power: Equipo provisto de alimentación auxiliar
- RX en parpadeo: Actividad en la recepción RS-485
- TX en parpadeo: Actividad en la emisión RS-485
Seguridad
Categoría III de instalación / EN61010. Protección al choque eléctrico por
doble aislamiento Categoría II. El equipo debe conectarse a un circuito de
alimentación protegido con fusibles tipo gl según IEC 269 o tipo M, con
valores comprendidos entre 0,5 y 1A. Debe estar provisto de un
interruptor magnetotérmico, o equivalente, para poder desconectar el
equipo de la red de alimentación. La sección mínima del cable de
alimentación será de 1mm 2 .
Si el equipo es utilizado de manera no especificada por el fabricante, la
protección asegurada por el equipo puede verse comprometida.
Normas
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN
61000-4-3, 61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN
61000-6-3, EN 61000-4-5, CE
4.- CONEXIONADO
