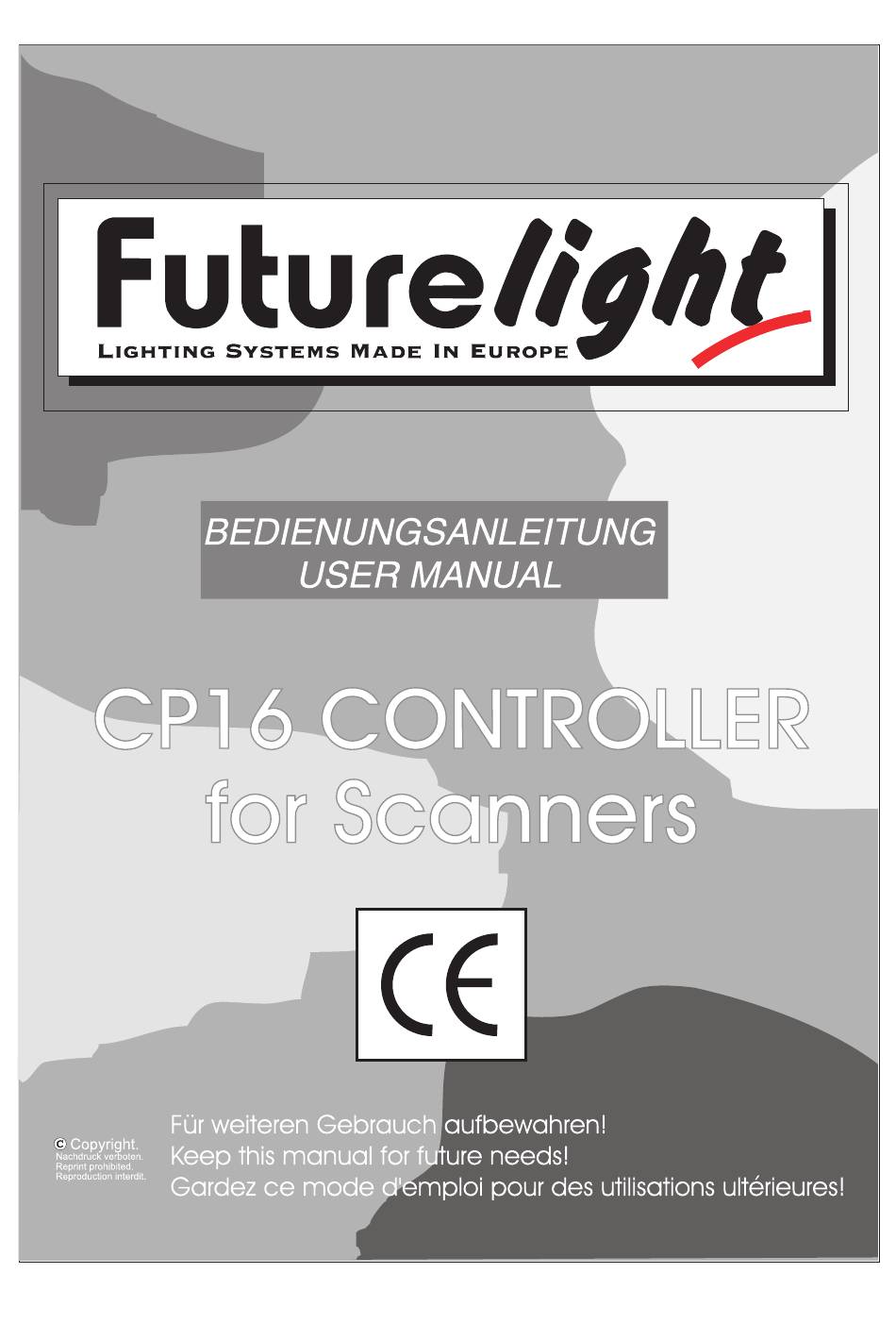

Future light CP16 User Manual

Controller for scanners
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CP16 and is the answer not in the manual?

Questions and answers

Related Manuals for Future light CP16

Summary of Contents for Future light CP16

  • Page 3 EINFÜHRUNG Wir freuen uns, daß Sie sich für einen CP16 CONTROLLER entschieden haben. Der FUTURELIGHT CP16 CONTROLLER ist ein DMX Controller, der speziell auf den FUTURELIGHT SCAN H-250 Mks bzw. D-200 abgestimmt ist. Dieser Controller arbeitet nicht mit Scheinwerfersystemen anderer Hersteller.

  • Page 4: Bestimmungsgemässe Verwendung

    INBETRIEBNAHME Schließen Sie den FUTURELIGHT CP16 mit dem Netzkabel an Ihre Spannungsversorgung (230V/50Hz) an. Wenn der FUTURELIGHT CP16 über ein Soundsignal arbeiten soll, verbinden Sie die Klinkenbuchse mit dem Soundsignal des Kopfhörerausganges bzw. des zweiten regelbaren Ausganges (falls vorhanden) des Mixers oder mit einem Lautsprecherausgang des Verstärkers.

  • Page 5: Bedienung

    1) NETZSCHALTER 2) ANZEIGE FARBAUSWAHL 3) FARBAUSWAHLTASTEN 4) ANZEIGE GOBO/STROBO-AUSWAHL 5) GOBO/STROBO-AUSWAHLTASTEN 6) UMSCHALTER GOBO/STROBO Wenn die LED leuchtet, können Sie das gewünschte Gobo auswählen. Leuchtet die LED nicht, wählen Sie den Stroboeffekt. 7) BETRIEBSANZEIGE 8) BETRIEBSWAHLTASTEN 9) PROGRAM-TASTE Mit der Program-Taste können Sie die verschiedenen Programme anwählen: 1-10 Frei programmierbare Programme 11-30 Fest gespeicherte Scannerprogramme, davon...
  • Page 6 6 = Blau 7 = Zweifarbig 8 = Rainbow 9 = Automatischer Wechsel der Farben -Goboauswahl durch die Gobo/Strobo UP-DOWN Tasten Die verschiedenen Werte der Goboanzeige bedeuten: Select LED an (Goboauswahl) Select LED aus (Strobowahl) Programm Programm Blackout Blackout Vollkreis Vollkreis Gobo 1 Strobegeschwindigkeit 1 synchron...
  • Page 7 Achtung: Alle 10 frei programmierbaren Programme werden gelöscht. Die 20 fest gespeicherten Scannerprogramme gehen dabei jedoch nicht verloren. Gerät abschalten, wieder einschalten - während des LED-Checks die Program-Taste drücken und halten bis alle LEDs blinken. Drücken Sie dann die Write-Taste, um den RESET zu bestätigen. TECHNISCHE DATEN CP16: 230V/50Hz Spannungsversorgung: 10VA...

  • Page 8: Safety Instructions

    INTRODUCTION Thank you for having chosen a CP16 CONTROLLER. The CP16 CONTROLLER is a DMX controller especially designed for the FUTURELIGHT SCANS H-250 Mks and D-200. It does not work with scanners from other manufacturers. The CP16 CONTROLLER features four addresses. The number of Scans per address is unlimited.

  • Page 9: Operating Determinations

    Connect the Futurelight CP16 to the mains (230V/50Hz). Is the Futurelight CP16 supposed to work via a soundsignal, connect the ¼ " jack plug with the soundsignal of your headphones output or a second adjustable output (if existing) of your mixer, or with the loud-speaker output of your amplifier.

  • Page 10: Operation

    OVERVIEW OVER THE FUNCTION BUTTONS 1) POWER SWITCH 2) COLOUR DISPLAY 3) COLOUR UP/DOWN BUTTONS 4) GOBO/STROBO DISPLAY 5) GOBO/STROBO UP/DOWN BUTTONS 6) GOBO/STROBO SELECTOR BUTTON If the LED is on, you can choose the desired gobo. If the LED is off, you can choose the strobe effect. 7) OPERATING DISPLAY 8) OPERATING UP/DOWN BUTTONS 9) PROGRAM BUTTON...
  • Page 11 7 = Split colour 8 = Rainbow 9 = Automatic colour changer -You can choose the desired gobo with the Gobo/Strobo UP-DOWN buttons The different values of the Gobo/Strobo display are: Select LED on (selection of gobos) Select LED off (strobe selection) Program Program Blackout...
  • Page 12 Turn the controller off, turn it on again. While the controller checks the LEDs, press the program button and hold it until all LEDs start flashing. Press the write button in order to confirm the RESET. TECHNICHAL SPECIFICATIONS CP16: Power supply...

  • Page 13: Instructions De Sécurité

    - être suffisamment qualifiée - suivre strictement les instructions de service suivantes. INTRODUCTION Nous vous remercions d'avoir choisi un contrôleur FUTURELITE CP16. Vous êtes en possession d'un appareil très performant. Le contrôleur FUTURELIGHT CP16 est un contrôleur DMX spécialement adapté aux scanners FUTURELIGHT SCAN H-250 Mks et D-200 et n'est pas prévu pour travailler avec des systêmes lumineux...

  • Page 14: Emploi Selon Les Prescriptions

    ATTENTION!!! : ne connectez jamais l'entrée son à la sortie DMX: Cela peut détruire les transistors électroniques. Connectez la sortie DMX du FUTURELIGHT CP16 à l'entrée DMX du scanner FUTURELIGHT le plus proche. Une division des cables n'est pas possible.
  • Page 15 Utilisez un câble de qualité adapté à la conductions des données RS-485, 250 Kbaud les contacts devront être assurés par des prises Jack stéréo: extrémité: Data + anneau central: Data - anneau arrière: Masse La résistance finale du circuit DMX est assurée automatiquement par le dernier scanner, si la sortie DMX de celui-ci n'est pas occupée.
  • Page 16 6 = Bleu 7 = Bicolore 8 = Rainbow 9 = Changement automatique des couleurs -Sélection des gobos par les touches (5) "UP-DOWN" de la section "GOBO/STROBO". Les valeurs indiquées sur l'affichage de la section "GOBO/STROBO" signifient: Diode "SELECT" allumée Diode "SELECT"...
  • Page 17 Etteignez et rallumez le contrôleur. Pendant la phase de test des diodes, enfoncez la touche (9) "PROGRAM" et maintenez la enfoncée jusqu'à ce que toutes les diodes électroluminescentes clignotent puis pressez la touche (11) "WRITE" pour confirmer le reset. CHARACTÉRISTIQUES TÉCHNIQUES CP16: 230V/50Hz Alimentation...
