Chamberlain 8002E Quick Start Manual

Unterbrechen Sie vor dem Einbau des
Empfängers die Netzspannung zum
Torantrieb.
Arbeitet mit folgenden Funkmodulen:
Um die Steuerung mittels Funk zu betreiben, muß
vorher ein Funkmodul auf den Steckplätzen CN1
und CN2 installiert werden.
• 801221 Superheterodyne, 433,92MHz
• 801344 Superregenerativ, 418MHz
Der Universal 2-Kanal Empfänger 8002E kann bis
zu 15 Codes pro Kanal speichern.
INSTALLATION
Der Empfänger sollte so weit vorne wie möglich montiert werden,
vorzugsweise 2 Meter über dem Boden oder höher. Wählen Sie eine Stelle
aus, an der genügend Platz für das Öffnen des Deckels und die Antenne zur
Verfügung steht (so weit wie möglich von Metallstrukturen entfernt). Der
Empfänger und die Antenne verwenden Standard TV Koaxialanschlüsse vom
Typ F. Die Antenne wird direkt in den Empfänger eingeschraubt. Zur
Optimierung der Reichweite ist eine zusätzliche, Kabelverlängerung (86LM)
erhältlich.
Der Transformator (Zubehör 23009E) muß in eine Steckdose eingesteckt
werden, die nicht mehr als 2 Meter vom Empfänger entfernt sein darf, damit
das Kabel mit den Empfänger-Verbindungsklemmen verbunden werden
kann.
1. Befestigen Sie den Empfänger anhand der markierten Bohrungen, die
sich unter der Abdeckung befinden
2. AC/DC sind die Verbindungsklemmen auf der Platine (siehe Darstellung).
Verbinden Sie das Transformatorkabel mit den Verbindungsklemmen.
Ziehen Sie anschließend die Klemmen fest an.
3. Verbinden Sie nun die Antriebssteuerung mit den Klemmen des
Universalempfängers. Schliessen Sie dabei das Kabel der
Wandtasterfunktion des Antriebs an die Verbindungsklemmen (Kanal A)
an. Schliessen Sie die Kabel des zweiten Wandschalters (wenn
Sie zwei Tore zu bedienen haben) an die Verbindungsklemmen (Kanal B)
an. Wenn kein Wandschalter oder Schlüsselschalter vorhanden
ist, sehen Sie bitte in der Bedienungsanleitung Ihres Toröffners nach.
4. Stecken Sie den Transformator ein und schalten Sie den Strom wieder
ein. Sie können die Befehlstaste (Test) zum Bedienen Ihres
Garagentorantriebes/Ihrer Garagentorantriebe verwenden.
PROGRAMMIEREN DES EMPFÄNGERS
Betätigen Sie den Torantrieb nur, wenn Sie das Tor voll im
Blickfeld haben, sich dort keine Hindernisse befinden, und
der Antrieb richtig justiert ist. Niemand darf sich im
Schwenkbereich des Tores aufhalten. Lassen Sie Kinder nicht
die Drucktasten oder die Fernbedienung benutzen und auch
nicht in Tornähe spielen.
1. Drücken Sie den Fernbedienungsknopf; lassen Sie ihn nicht los.
2. Die Programmiertaste (Learn) für Kanal A an der Antriebsbedienungstafel
drücken und loslassen. Die Kontroll LED blinkt einmal auf.
3. Lassen Sie nun den Fernbedienungsknopf los.
Der Antrieb funktioniert jetzt, wenn der Fernbedienungsknopf gedrückt wird.
Wenn Sie den Fernbedienungsknopf loslassen, bevor die Kontroll LED
aufblinkt, akzeptiert der Antrieb den Code nicht.
Wiederholen Sie die Schritte 1– 3, um den Empfänger auf alle
Fernbedienungen, die für dieses Tor in Gebrauch sind, zu programmieren.
Wenn Sie ein zweites Tor in Gebrauch haben, wählen Sie einen anderen
Fernbedienungsknopf und wiederholen die oben beschriebenen Schritte für
Kanal B. Befestigen Sie den Deckel wieder mit den Schrauben.
So können Sie alle Codes löschen: Halten Sie die Programmiertaste
(Learn) des Empfängers gedrückt, bis die Kontroll LED erlischt (nach
6 Sekunden). Alle vom Empfänger gelernten Codes werden daraufhin
gelöscht.
Universal 2-Kanal Empfänger
TECHNISCHE DATEN
Schaltkontakt.......................................I max. = 5 A; V max. = 30V AC/DC
Versorgungsspannung <24V ....................................9-16V AC, @ 30 mA
...................................................................................9-24V DC, @ 30 mA
>24V ..................................16-30V AC, @ 30 mA
...............................................................................24-30V DC, @ 30 mA
Sende-Frequenz......................................................418MHz, 433,92MHz
EINSTELLEN DER SCHALTZEIT
Der Empfänger kann entweder auf konstantes oder kurzes Schließen der
Ausgangskontakte für beide Kanäle eingestellt werden (A und B).
(Konstantes Schließen wird nur benutzt, wenn dauerhafte Kraft zum
Schließen benötigt wird). Wenn die Brücke in der Position "1" (Kurzsignal)
ist, schließen sich die Kontakte unabhängig von der Länge der
Funkübertragung 150ms lang. Wenn die Brücke in der Position "2"
(Konstantsignal) ist, bleiben die Kontakte während der Funkübertragung
geschlossen. Der Empfänger ist ab Werk auf die Position "1" eingestellt.

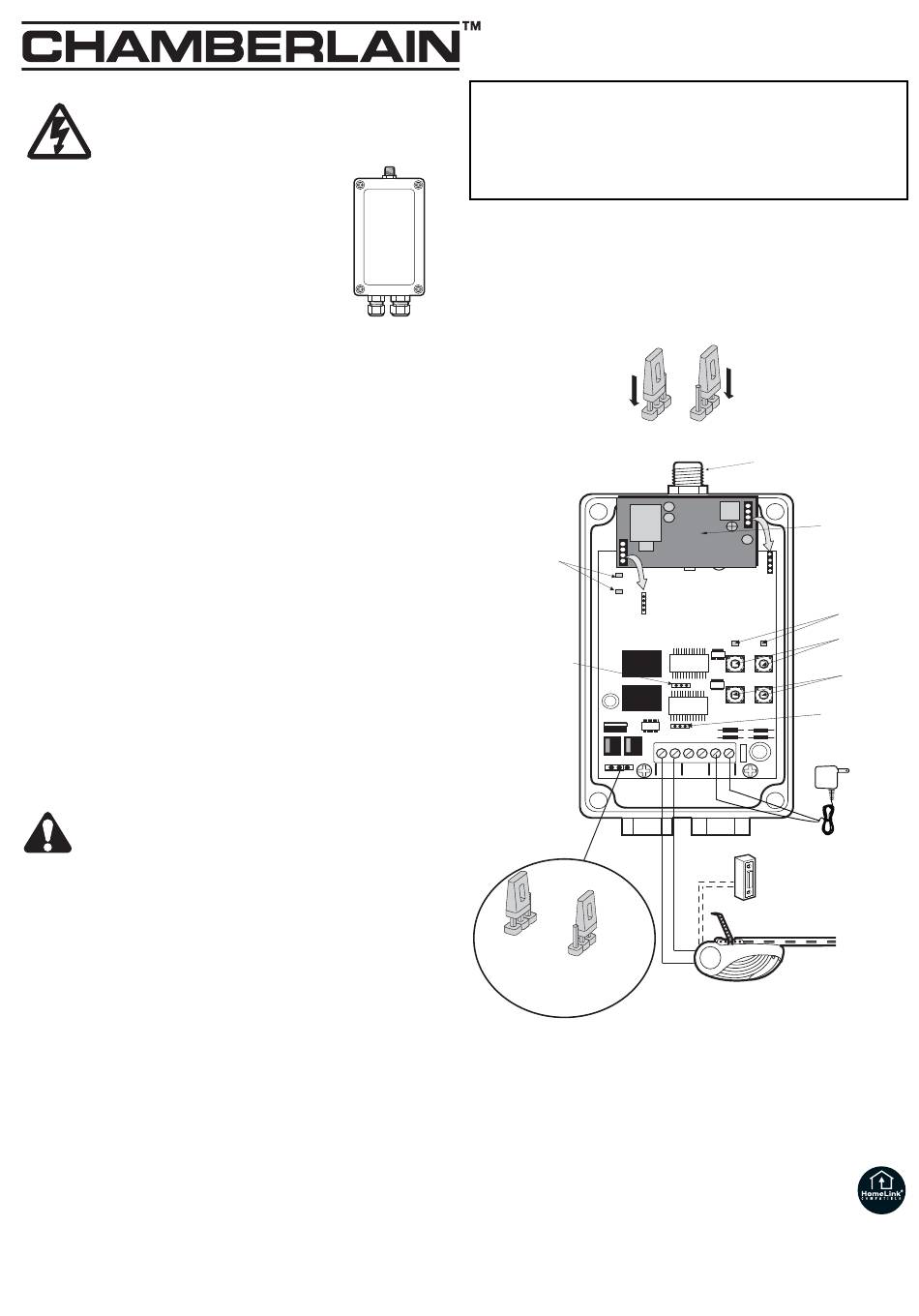

Kurzsignal
Kontroll LEDs
Schaltzustand
(Kurz - oder Konstantsignal)
LDS2
LDS1
Jumper
Kanal B
>24V < 24V
> 24V
16-30V AC, @ 30mA
24-30V DC, @ 30mA < 24V
9-16V AC, @ 30mA
9-24V DC, @ 30mA
Modell 8002E
Konstantes Signal
(Totmann)
Antennenanschluss
Ant.
CN1
CN2
A B
LDS4
LDS3
Test Test
LearnA LearnB
Input
OUT A OUT B AC / DC
optional
Kontroll LEDs
(Kanal A & B)
Befehlstasten
(Kanal A & B)
Programmiertasten
(Kanal A & B )
Jumper
Kanal A
Transformator
