REMA QPM Series Owner's Manual

Permanent lifting magnets
Hide thumbs
Table of Contents
  • Voornaamste Technische Gegevens
  • Main Technical Data
  • Die Wichtigsten Technischen Daten
  • Betrieb
  • Domaine D'application

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 5

Quick Links

Download this manual
GEBRUIKERSHANDLEIDING
OWNER'S MANUAL
GEBRAUCHSANLEITUNG
MODE D'EMPLOI
MANUAL DE INSTRUÇÃO
Permanent lifting magnets
QPM
series
REMA HOLLAND BV
Galjoenweg 47 / 6222 NS
Postbus 4303/6202 VA Maastricht
Telefoon: 0031-43-3631777
Fax: 0031-43-3632922
Email: info@rema.eu
01-2013
www.rema.eu

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the QPM Series and is the answer not in the manual?

Questions and answers

Related Manuals for REMA QPM Series

Summary of Contents for REMA QPM Series

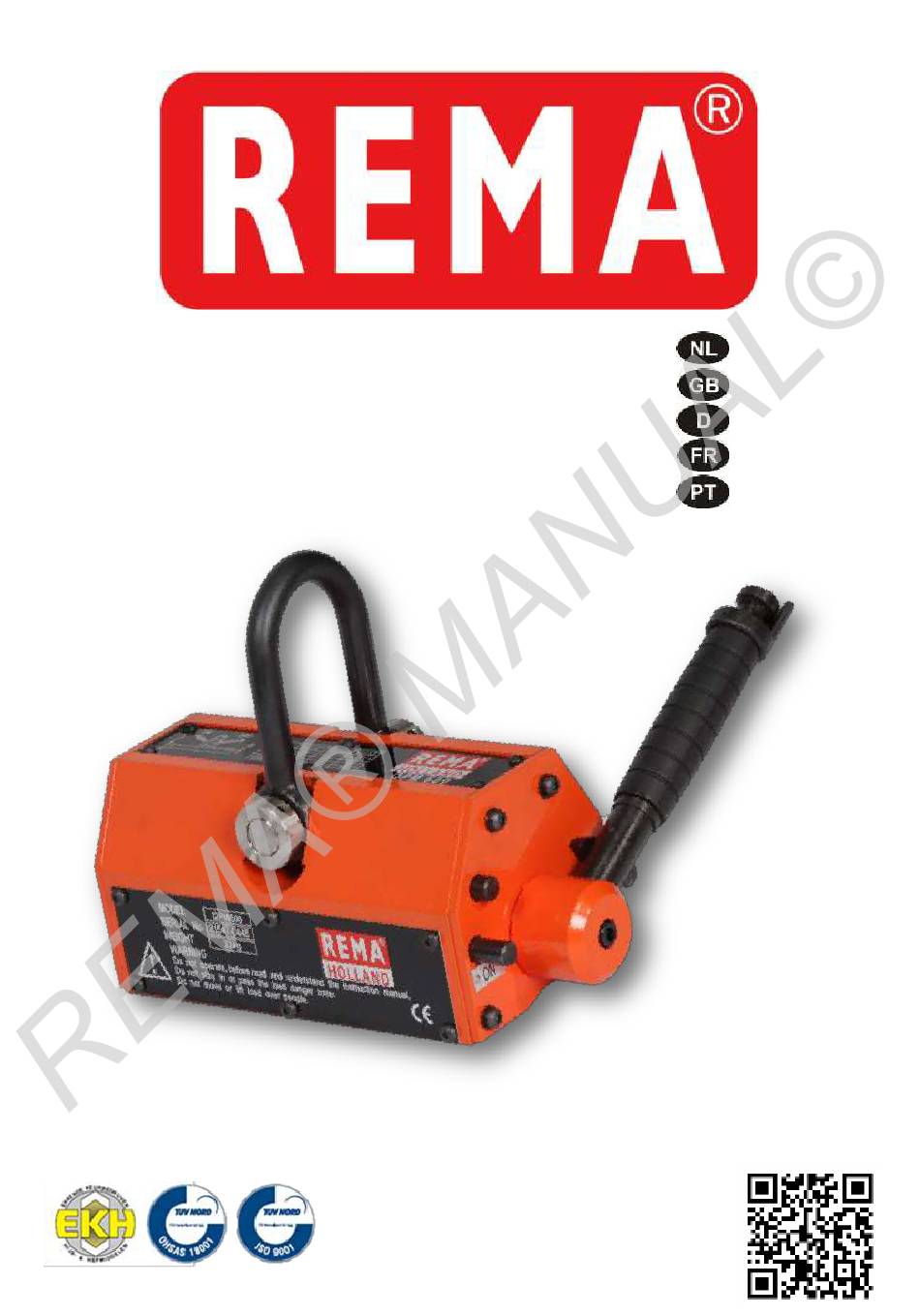

  • Page 1 GEBRUIKERSHANDLEIDING OWNER’S MANUAL GEBRAUCHSANLEITUNG MODE D’EMPLOI MANUAL DE INSTRUÇÃO Permanent lifting magnets series REMA HOLLAND BV Galjoenweg 47 / 6222 NS Postbus 4303/6202 VA Maastricht Telefoon: 0031-43-3631777 Fax: 0031-43-3632922 Email: info@rema.eu 01-2013 www.rema.eu...
  • Page 2 GEBRUIKERSHANDLEIDING PAGE 3 OWNER’S MANUAL PAGE 5 GEBRAUCHSANLEITUNG PAGE 8 MODE D’EMPLOI PAGE 11 MANUAL DE INSTRUÇÃO PAGE 15 Warranty request Register your product today ! rema...

  • Page 3: Voornaamste Technische Gegevens

    LET OP! Lees voor het gebruik van het produkt de gebruiksaanwijzing aandachtig door. Bij twijfel kunt u ons bellen, schrijven of contact op nemen, en met ons consulteren aangaande het gebruik van het produkt. Hierna kunt u het produkt in gebruik nemen. 1.
  • Page 4 3.3. De compositie van het werkstuk heeft ook invloed op de hefcapaciteit. De hefcapaciteit van laagcarbon staal is 100%. De coëfficiënt van mediumcarbon staal kan 95% zijn, van hoogcarbon staal 90%, van laag-gelegeerd staal 75% en dat van gietijzer 50%. 3.4.

  • Page 5: Main Technical Data

    Then put the products into action. 1. Main Application and Features Model QPM series, permanent magnetic lifters are mainly used for holding plate- or cylinder-form work-pieces of ferromagnetic materials in handling and lifting. They are compact in construction, convenient in operation, strong in holding-force, safe and reliable as their features.
  • Page 6 low-alloy steel may reach 75% and that of cast-iron may reach 50%. 3.4 The environment conditions for using the permanent magnetic lifters should be : ____Ambient temperature not over 80 degr. ____No strong vibration and shock ____No corrosive existing in the surrounding medium. 3.5 Before lifting, place the lifter on the work-piece surface at the position where the line of lifter lifting-force passes through the gravity center of the work-pieces.

  • Page 7: Die Wichtigsten Technischen Daten

    HINWEIS ! Bitte, lesen Sie vor der Benutzung des Produkts aufmerksam diese Betriebsanleitung. Im Zweifelsfall wenden Sie sich bitte telefonisch, in einem Brief oder direkt an uns, wir beraten Sie gern, damit Sie die grundsätzliche Funktion des Geräts verstehen. Bitte, das Gerät erst danach in Betrieb zu setzen! 1.
  • Page 8 3.3. Die chemische Zusammensetzung des Werkstücks beeinflusst gleichfalls die Traglast des Hebemagnets. Wenn der Traglastfaktor des Stahls mit niedrigem Kohlengehalt 100% beträgt, kann bei einem Stahl mit mittlerem Kohlengehalt mit 95%, bei einem mit hohen Kohlengehalt mit 90%, beim leicht legierten Stahl mit 75% und beim Gusseisen dagegen mit 50% gerechnet werden.

  • Page 9: Domaine D'application

    ATTENTION ! Avant d’utiliser le produit lisez attentivement les instructions d'exploitation. Si vous avez des doutes veuillez vous adresser directement à nous par téléphone ou par courrier pour des conseils afin de comprendre son fonctionnement en général. Ne le mettez en marche qu’après avoir fait les ci-dessus décrites.
  • Page 10 3.3. La composition chimique de la pièce de travail influence aussi la capacité de charge de l’aimant. Si le facteur de capacité de charge de l’acier ui contient peu de charbon est de 100%, alors le facteur de capacité de charge de l’acier à contenu moyen en charbon peut atteindre 95%, le facteur de capacité...
  • Page 11 Atenção Leia, por favor, cuidadosamente as instruções de utilização antes de utilizar o equipamento. Se tiver alguma dúvida, por favor, contacte-nos por telefone, e-mail ou correio e consulte-nos para podermos esclarecê-lo. Só depois utilize os produtos. 1. Aplicação principal e características: Os ímanes de elevação de magnetismo permanente do modelo QPM são utilizados principalmente para suportar peças de material ferro magnético com forma plana ou cilíndrica, na sua movimentação e elevação.
  • Page 12 desempenho do íman de elevação. É igualmente necessário inspeccionar a superfície de acabamento da peça suportada. Se a rugosidade (Ra) da peça for <6,3um, a capacidade de carga do íman é de 100%. Se for> 6,3. um ou pior, tal conduz à formação de fendas de ar.
  • Page 13 4. Requisitos de manutenção e segurança Quando estiver a manusear e utilizar o íman de elevação tenha cuidado para não lhe causar qualquer dano devido a manipulação violenta ou a choque, e evitar influenciar as suas características. Quando o íman de elevação não estiver em contacto com material ferromagnético ou com uma peça, não gire o manípulo.
  • Page 14 www.rema.eu...
