RIDGID RR-3000 Instruction Sheet

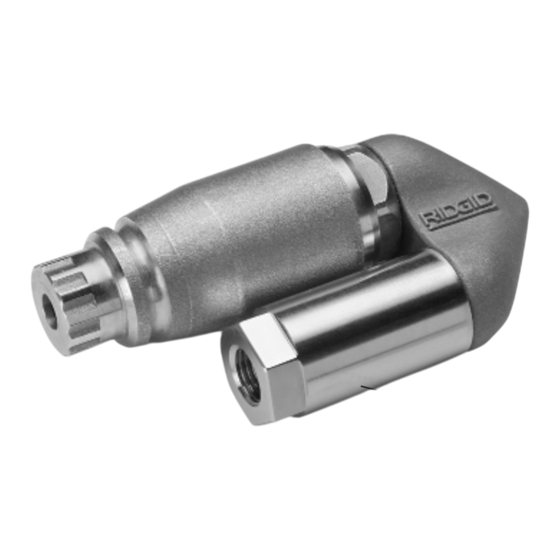

RR-3000 Root Ranger Nozzle Instruction Sheet
The RR-3000 Root Ranger Nozzle will clean roots and other types of
blockages and is designed for use with the RIDGID KJ-3000 Water
Jetter.
Read and understand these instructions and the KJ-
WARNING
3000 Operator's Manual. Failure to follow all instructions may result
in serious personal injury. If struck by the jet of a Root Ranger Nozzle,
the water can cause serious injuries to human flesh and organs.
Safety Instructions for the RR-3000 Nozzle
• Do not operate the RR-3000 Nozzle above 3000 psi.
• Do not allow the nozzle to leave the drain when pressurized.
• Do not hold the nozzle when pressurized.
• Hoses should be marked at a distance of 24" (60cm) from the
nozzle to indicate the location of the nozzle when removing it
from a drain.
• Never use the RR-3000 Nozzle in a drain larger than 8" (203mm).
For drains larger than 6" (150mm) in diameter, fixed extension
must be used to stabilize the nozzle (Figure 1). Nozzle could turn
in the line and exit the drain.
• Always wear eye protection and suitable safety equipment such
as gloves and non-slip footwear.
• If an accident occurs where pressurized water penetrates or ap-
pears to have penetrated the skin, medical assistance should be
sought immediately.
Figure 1 – RR-3000 Nozzle with Fixed Extension for 8" Lines
Maintenance and Inspection for the
RR-3000 Nozzle
• Before and after each use, check that the nozzle outlet is not dam-
aged or obstructed. Remove turbine barrel to clean debris (Figure
2). Debris left in the barrel may damage the ceramic insert.
Figure 2 – Cleaning Nozzle By Removing Turbine Barrel
• Replace ceramic insert if damaged or worn. Dropping the
RR-3000 Nozzle may damage the ceramic insert.
Printed in U.S.A.
Replacement Parts for the RR-3000 Nozzle
Catalog No.
If you have any questions regarding the service or repair of this
machine, call or write to:
For name and address of your nearest Independent Authorized
Service Center, contact the Ridge Tool Company at (800) 519-3456
or http://www.ridgid.com
Buse RIDGID RR-3000 Root Ranger
– Fiche d'instructions
Utilisée avec le RIDGID KJ-3000 Water Jetter, la buse RR-3000 Root
Ranger permet de dégager les racines et autres types de blocages.
MISE EN GARDE
et avec le mode d'emploi du KJ-3000. Le non-respect de l'ensemble
des consignes affichées risque d'entraîner de graves blessures cor-
porelles. Le jet d'eau émis par la buse Root Ranger est suffisamment
puissant pour pénétrer la peau et endommager les organes internes.
Consignes de sécurité visant la buse RR-3000
• Ne pas utiliser la buse RR-3000 à plus de 3000 psi de pression.
• Ne pas retirer la buse de la canalisation tant qu'elle est sous
Extension
• Ne pas tenir la buse lorsqu'elle est sous pression.
• Le flexible doit être marqué 60 cm (24") avant la buse afin de pou-
• Ne jamais utiliser la buse RR-3000 dans une canalisation d'un
• Porter systématiquement une protection oculaire, ainsi que les
• En cas d'accident où l'eau sous pression a effectivement ou
Figure 1 – RR-300 avec rallonge fixe pour canalisations de 8 po
Entretien et inspection de la buse RR-3000
• Avant et après chaque utilisation, vérifiez que l'embout de la buse
Ridge Tool Co., Elyria, Ohio, U.S.A.
4/04
Description
17533 Extension for 8" Pipe
17583 Repair Kit
Ridge Tool Company
Technical Service Department
400 Clark Street
Elyria, Ohio 44035-6001
Tel: (800) 519-3456
E-mail: TechServices@ridgid.com
Familiarisez-vous avec les instructions suivantes
pression.
voir repérer sa position lors de son extraction de la canalisation.
diamètre supérieur à 203 mm (8"). L'addition de la rallonge fixe
est impérative pour toute canalisation d'un diamètre supérieur à
150 mm (6"), afin de stabiliser la buse (Figure 1). La buse risque
de se retourner dans la canalisation et en sortir.
équipements de protection individuelle nécessaires, tels que
gants et chaussures antidérapantes.
potentiellement pénétré la peau, consulter immédiatement les
services médicaux.
n'est pas endommagé ou colmaté. Retirez le barillet de la turbine
Rallonge
278-110-606.10
