Jokari 30155 User Manual

Anleitung I User Guide
0 8 - 13 mm I 5/16" - 1/2" 0,2 I 0,3 I 0,8 I 1,5 I 2,5 I 4,0 mm2
24 I 22 I 18 I 16 I 14 I 12 AWG
Für alle gängigen Rundkabel von 8 - 13 mm 0 mit PVC-Mantel (z.
B. des Typs NYM oder flexible Kabel), mit Gummi- oder hartem Kunst-
stoffmantel. Entfernt den äußeren Schutzmantel und die innere Isolation.
Hervorragend für Arbeiten in Abzweigdosen und Verteilerdosen geeignet.
Keine Einstellung erforderlich. Patentierte interne Klinge für Längsschnitt.
Herausschiebbares Universalmesser. 6 Präzisions-Abisolierklingen für
Einzeladern. Taschenclip.
Suitable for all common cables 8 - 13 mm 0 with PVC-sheathing (e.g.
type NYM or flexible cable), rubber or hard plastic sheathing.
Removes outer sheathing and inner insulation. Strips any length. Use in
very confined spaces possible. No adjustment necessary. Internal blade for
Longitudinal Cut. Extractable trimming blade. Pocket clip.
5 precicion conductor stripping notches.
A
Sperre lösen und Werkzeug öffnen.
Open the closing catch and open the tool.
B
Abmanteln Rundkabel:
1. Kabel einlegen, Entmanteler schließen, Werkzeug mit angemessenem
Druck zusammendrücken, etwa 1/4" Umdrehung nach rechts und links
drehen.
2. Entmanteler öffnen, neu ansetzen, Kabel leicht abknicken und Mantel
abstreifen. Fertig.

Remove sheathing of round cable:

1. Position stripper around cable, close cable stripper, squeeze with
befitting pressure and turn tool a 1/4 turn to right and left.
2. Detach cable sheathing with scales slightly pressed. Finished.
100% made in Germany

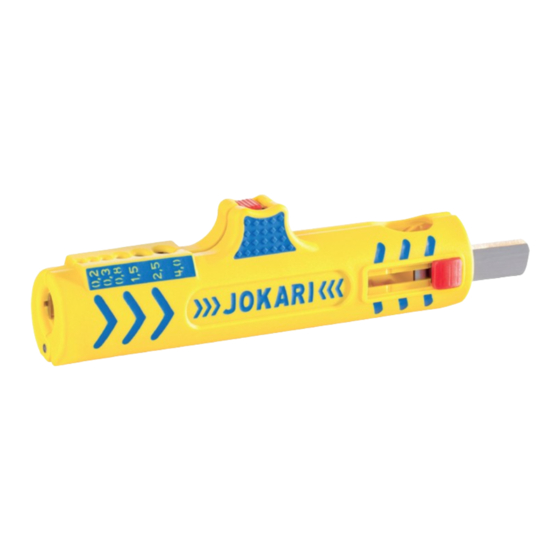

Kabel-Entmanteler
Cable Stripper
Secura No. 15 No. 30155
B.1
B.2
