Technical Data
Type
Article Nr.
Insert end
Handle
Number of blows
Impact energy
Air consumption
Piston diam.
Piston stroke
Length
Weight
Hose l.D.
Connection thread
Vibration
Exposure time
Sound
All data related to 6.3 bar working pressure.
Subject to technical alterations.
MD Drucklufttechnik GmbH & Co. KG
MD 340
60040165
RS 17,5 x 14,8 x 60
Closed handle
3700 min
5.0 J
3
0.4 m
/min
20.0 mm
48 mm
287.0 mm
3.40 kg
10.0 mm
G 1/4" i
2
3,8 m/s
13.9 h
98 dB(A)
Telefon: +49 (0) 7159-18093-0
-1
E-Mail: info@mannesmann-demag.com
Advertisement
Table of Contents
Related Manuals for Mannesmann Demag MD 070
Summary of Contents for Mannesmann Demag MD 070

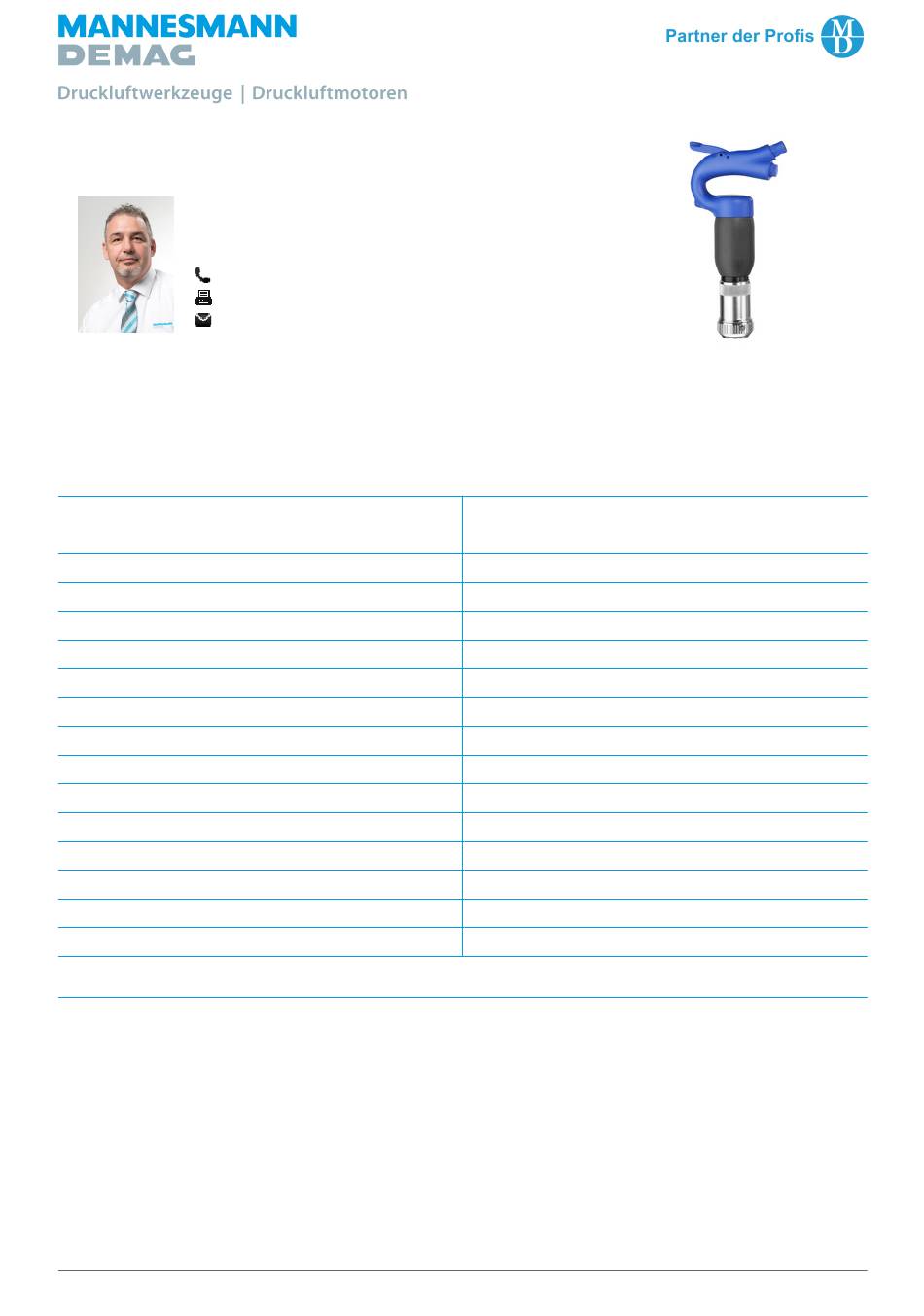

- Page 1 Your contact person Mr. Mike Kulossa Technical Consultant 07159 180 93 -505 07159 180 93 -100 m.kulossa@mannesmann-demag.com Technical Data Type MD 340 Article Nr. 60040165 Insert end RS 17,5 x 14,8 x 60 Handle Closed handle Number of blows 3700 min Impact energy 5.0 J Air consumption...
