  • Page 1 EBI 25-System Basisstation Interface Interface EBI IF-400...

  • Page 2: Table Of Contents

    EBI IF-400 Deutsch Inhalt Übersicht ......4 Sicherheitshinweise ....6 Auspacken / Lieferumfang.
  • Page 3 English Français Contents Sommaire Overview ......5 Vue d’ensemble ......5 Safety instructions .

  • Page 4: Übersicht

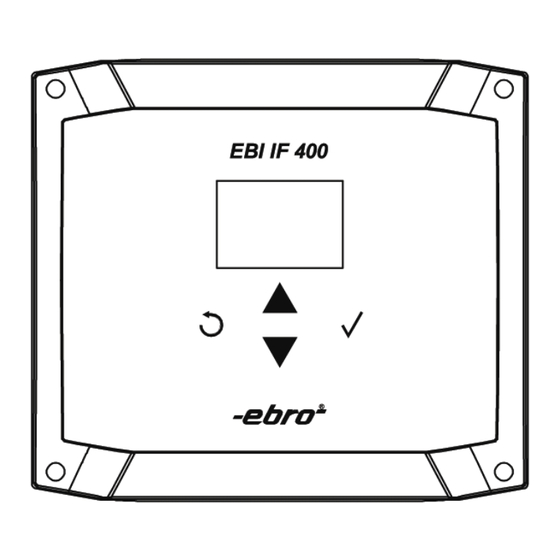

    EBI IF-400 Deutsch Übersicht Die Basisstation EBI IF-400 wird als Emp- fangseinheit für Datenlogger der Serie EBI 25 verwendet. Die Basisstation empfängt die Messwerte der EBI 25 Logger, spei- chert diese und sendet die Messdaten über eine USB- oder Ethernet-Schnitt- stelle an einen PC weiter.

  • Page 5: Overview

    English Français Overview Vue d’ensemble The EBI IF-400 interface is used as receiv- L’interface EBI IF-400 est utilisée comme ing unit for data loggers of the EBI 25 équipement de réception pour les enre- series. The interface receives and stores gistreurs de données de la série EBI 25.

  • Page 6: Sicherheitshinweise

    EBI IF-400 Deutsch Sicherheitshinweise Verwenden Sie das Gerät nicht in explosi- onsgefährdeten Bereichen. Lebensgefahr! Achten Sie darauf, das Gerät nicht so auf- zustellen, dass das Betätigen der Trenn- einrichtung (Netzgerät) erschwert wird! Bringen Sie das Gerät nicht in eine Umge- bung, die heißer ist als 60 °C.

  • Page 7: Safety Instructions

    English Français Safety instructions Consignes de sécurité Do not use the device in areas in which N’utilisez pas l’appareil dans des endroits there is a danger of explosions. Danger of soumis à des risques d’explosion. Danger death! de mort! During installation, please remember to Veillez à...

  • Page 8: Auspacken / Lieferumfang

    Überprüfen Sie außerdem, ob der Inhalt der Geräteverpackung Ihrer Bestellung entspricht. Im Lieferumfang sind folgende Teile ent- halten:  Diese Bedienungsanleitung  Basisstation EBI IF-400  USB-Kabel  Netzteil  Stabantenne (Art.-Bez. AL117) Daneben können in der Lieferung ver- schiedene Zubehörteile enthalten sein.

  • Page 9: Unpacking / Scope Of Delivery

    The delivery includes these parts:  This user manual Les éléments suivants sont fournis dans l’emballage:  Base station EBI IF-400  La présente manuel d’utilisation  USB cable  interface EBI IF-400  Power supply  cordon USB ...

  • Page 10: Basis-Station In Betrieb Nehmen

    Oberseite der Basisstation. Führen Sie diesen Vorgang mit Gefühl aus und wenden Sie keine große Kraft an. Es dürfen aus Gründen der Betriebssicher- heit nur die von ebro gelieferten Anten- nen an die Basisstation angeschlossen werden. Standardmäßig wird die Basisstation mit einer Stabantenne ausgeliefert.

  • Page 11: Operating The If 400

    Pour des raisons de sécurité vous ne In order to maintain operational safety, devez connecter que les antennes four- please do exclusively mount antennas nies d’ebro. delivered by ebro. La livraison standard contient l’antenne The interface is delivered with a rod de barre. antenna by default.

  • Page 12: Netzteil Anschließen

    Schließen Sie das mitgelieferte Netzteil an die Basisstation an. HINWEIS: Es darf aus Gründen der Betriebssicher- heit nur das von ebro gelieferte Netzteil verwendet werden. Sobald die Basisstation mit Strom ver- sorgt ist, wird auf dem Display das Datum und die Uhrzeit angezeigt.

  • Page 13: Connecting Power Supply Unit

    In order to maintain operational safety, REMARQUE: please do exclusively connect power sup- Pour des raisons de sécurité vous ne plies delivered by ebro. devez relier que l’alimentation électrique fournie d’ebro. As soon as the interface is supplied with power, the display will show date and Dès que la station de base est fournie avec...

  • Page 14: Gerätemenü

    EBI IF-400 Deutsch Gerätemenü Die Konfiguration der Basisstation erfolgt immer über die Software Winlog.wave bzw. Winlog.web. Sie können jedoch am Gerät Statusinfor- mationen abrufen und einen Gerätetest durchführen.  Um das Gerätemenü zu starten, drü- cken Sie auf die Taste ...

  • Page 15: System Menu

    English Français System Menu Menu d’système The configuration of the interface is done La configuration de l’interface est effec- with the software Winlog.wave or Win- tuée toujours par le logiciel Winlog.wave log.web. ou Winlog.web. However, you can read back status infor- Toutefois, vous êtes en mesure de consul- mation directly from the device and per- ter des informations de statut et de faire...

  • Page 16: Displayanzeige

    EBI IF-400 Deutsch Displayanzeige Im laufenden Betrieb werden auf dem Display der Basisstation das aktuelle Datum und Uhrzeit sowie die Seriennum- mer und die Uhrzeit des Datenloggers angezeigt, der sich zuletzt an der Basissta- tion gemeldet hat. Der aktuell übermit- telte Temperatur bzw.

  • Page 17: Display

    English Français Display Display During operation, the display of the inter- Lors de l’opération du système les infor- face shows the current date and time as mations suivantes sont affichées sur le well as the serial number and the time of display : la date et l’heure actuelles ainsi the data logger that last reported to the que le numéro de série et l’heure du der-...

  • Page 18: Was Tun, Wenn

     Starten Sie die Basisstation neu indem Sie das Netzteil ab- und wieder anste- cken.  Führen Sie danach den Systemtest erneut durch. Wird wieder ein Fehler angezeigt, notieren Sie bitte die Feh- lernummer und setzen sich mit dem ebro Support in Verbindung Bedienungsanleitung...

  • Page 19: What To Do, If

     Exécuter le test de système encore une hardware check fails again, please make a note of the error code and get fois. Si le message d’erreur continue à in contact with the ebro support. apparaître veuillez prendre note du numéro d’erreur et contactez ebro. 12/2016 ba80018def04_EBI-IF-400...
  • Page 20 EBI IF-400 Deutsch … kein Zugriff der Software über USB möglich ist:  Versuchen Sie die Basisstation mit einem anderen USB-Port Ihres PCs zu verbinden. Die Basisstation wird als sogenanntes USB-HID Device am PC angemeldet, es ist keine Treiberinstallation notwendig.
  • Page 21 English Français … the software cannot access via USB: …on n’a pas d’accès au logiciel par USB:  Try to connect the interface to another  Essayez de relier l’interface avec un USB port of your PC. autre port USB de votre PC. The interface is registered on the PC as L’interface est connectée au PC comme so-called USB-HID Device.
  • Page 22 EBI IF-400 Deutsch … kein Zugriff der Software über Ethernet möglich ist:  Überprüfen Sie, ob das Netzwerkkabel korrekt in die Buchse der Basisstation angeschlossen ist.  An der Netzwerkbuchse befinden sich zwei Status LEDs: - Die rechte gelbe LED zeigt den Link- Status an, leuchtet diese LED, besteht eine Verbindung zum Internet.
  • Page 23 English Français … the software cannot access via …on n’a pas d’accès au logiciel par Ethernet: Ethernet:  Please check if the network cable is  Vérifiez si le câble de réseau est correc- connected properly to the IF 400. tement relié...

  • Page 24: Reinigung Und Pflege

    EBI IF-400 Deutsch Reinigung und Pflege Reinigen Sie das Gerät mit einem leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel (wie z.B. Aceton), weil diese den Kunststoff angreifen können. Entsorgung Sollte das Gerät gebrauchsuntauglich geworden sein, müssen sie es fach- und umweltgerecht entsorgen.

  • Page 25: Cleaning And Maintenance

    English Français Cleaning and maintenance Nettoyage et entretien Clean the device with a slightly damp- Essuyez l’appareil avec un tissu humide. ened cloth. N’utilisez pas de solvant (de l’acétone par Never use solvents (such as acetone) for exemple), car cela attaque le plastique. cleaning because these may attack the plastic.

  • Page 26: Technische Daten

    EBI IF-400 Deutsch Technische Daten Stromversorgung 5 V … 12 VDC Netzteil Art.-Bez. AL 120 USB-Anschluss Typ B 100 mA USB 1.1 Antennenanschluss Betriebstemperatur -25 °C … +50 °C Lagertemperatur -25 °C … +60 °C Schutzart IP20 Abmessungen 150 x 180 x 45 mm (L x B x H) Gehäusematerial...

  • Page 27: Technical Data

    English Français Technical data Données techniques Power supply 5 V … 12 VDC Alimentation 5 V … 12 VDC (AL 120) USB port Type B 100 mA USB 1.1 Port USB Type B 100 mA USB 1.1 Antenna port Connexion antenne Operating temperature Température d’utilisation --25 °C …...

  • Page 28: Zulassungen

    EBI IF-400 Deutsch Zulassungen Funk: Den Einsatzbereich des EBI 25-Loggers entnehmen Sie bitte dem jeweiligen Ländercode Gebietscode: 999 (auch ohne Kennzeichnung möglich) Der Betrieb des Gerätes ist innerhalb der Europäischen Union, Schweiz und Norwegen, dem Gültigkeitsbereich der EN 300 220 zulässig.

  • Page 29: Homologations

    English Français Approvals Homologations Wireless: Radio : Please refer the operating range of EBI 25 logger to the La plage de fonctionnement de EBI 25 enregistreur, s'il vous relevant area code. plaît se référer au code du pays concerné. Area Code:999 (also without labeling) Indicatif régional: 999 (également possible sans marquage) This device may only be used in European Union,...

  • Page 30: Betrieb

    EBI IF-400 Deutsch Gebietscode: 740 Der Betrieb des Gerätes ist ausschließlich in Hong Kong zulässig. Registrierungs-Nr.: HK0021600072 verwendete Frequenz: 821,10 MHz Bedienungsanleitung...

  • Page 31: Approvals

    English Français Area Code: 740 Code pays: 740 This device may only be used in Hog Kong. Opération est autorisée seulement en Hong Kong. certification Number: HK0021600072 I:Numéro d‘autorisation: HK0021600072 fréquence utilisée: 821.10 MHz used frequency: 821.10 MHz ba80018def04_EBI-IF-40012/2016 12/2016 ba80018def04_EBI-IF-400...
  • Page 32 Deutsch Zulassungen Dieses Produkt erfüllt laut Konformitätsbescheinigung die CE Richtlinie 2014/30/EU. Hiermit erklärt Xylem Analytics Germany GmbH, dass sich das Gerät EBI IF-400 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Betrieb Die folgenden Bedingungen müssen erfüllt werden: (1) Darf nur im zulässigen Gebiet eingesetzt werden.
  • Page 33 Xylem Analytics Gmerny GmbH hereby declares that the Xylem Analytics Germany GmbH hereby declares that the device EBI IF-400 conforms to the basic requirements and device EBI IF-400 conforms to the basic requirements and other relevant appointments of the directive 2014/53/EU.
  • Page 34 Notizen / Notes / Note Bedienungsanleitung...
  • Page 35 Notizen / Notes / Note 12/2016 ba80018def04_EBI-IF-400...
  • Page 36 Service-Adresse / Service Address / Adress du Service Xylem Analytics Germany Sales GmbH & Co. KG ebro Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany Phone: +49.(0)841.954.78.0 Fax: +49.(0)841.954.78.80 Internet: www.ebro.com E-Mail: ebro@xyleminc.com ……………………………………………………………………………………. Hersteller / Producer / Fabricant Xylem Analytics Germany GmbH Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany...
