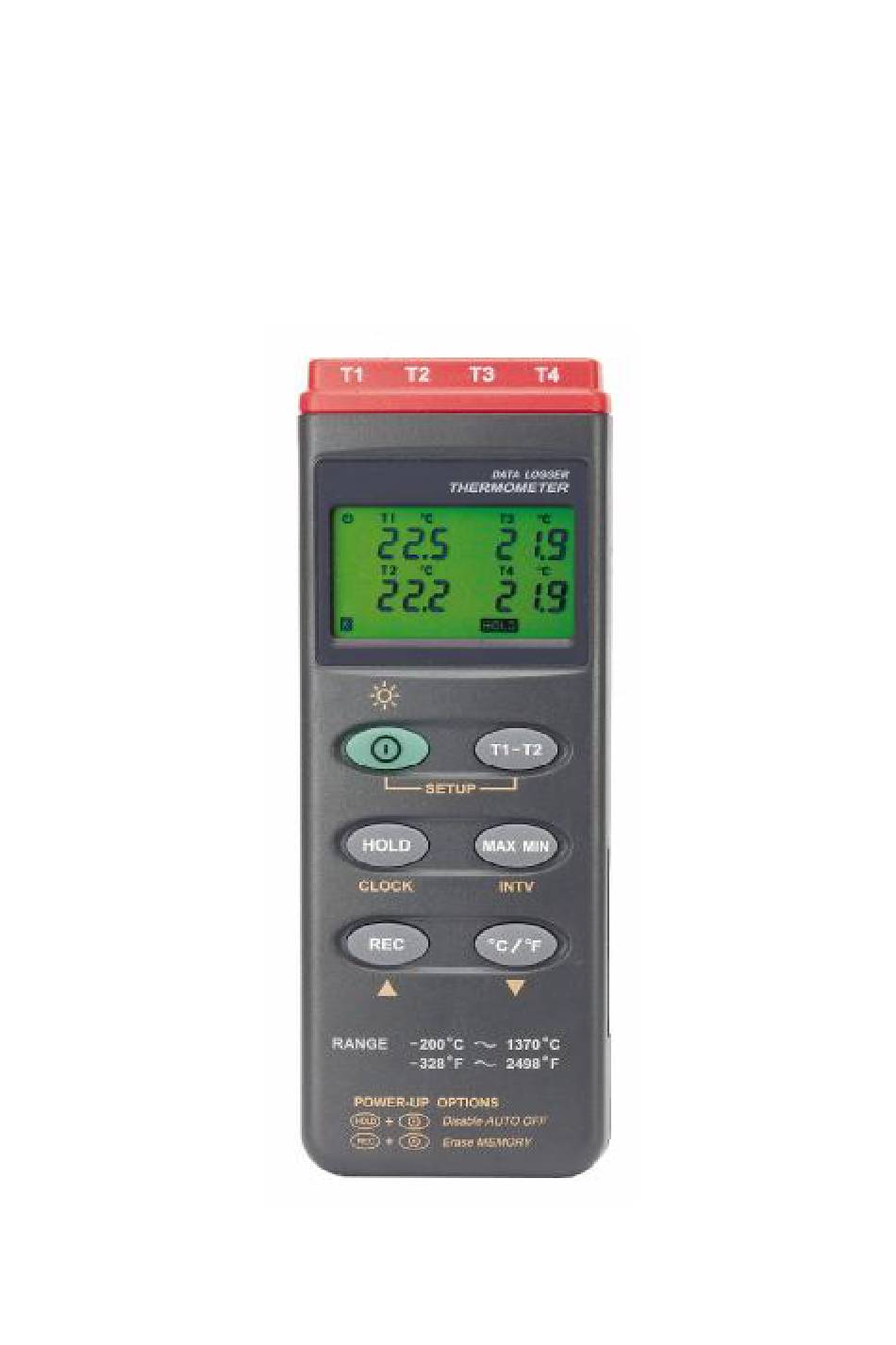

  • Page 1 BEDIENUNGSANLEITUNG (INSTRUCTION-MANUAL)

  • Page 2: Table Of Contents

    DATA LOGGER SOUND LEVEL METER INHALTSVERZEICHNIS Titel Seite EINFÜHRUNG FUNKTIONEN Einschalten Anschluss des Temperaturfühlers Auswahl der Temperatur-Messeinheit 3 Werte speichern Differenzbildung T1 – T2 Datenspeicher-Funktion Einstellung der Uhrzeit Einstellung des Aufnahme-Intervalls Minimal- und Maximalwert Automatische Selbstabschaltung Batteriezustand Kalibrierpunkte Digitalausgang III. SEGMENTE UND DISPLAYANZEIGE DATENAUFZEICHUNG/SOFTWARE SPEZIFIKATION...

  • Page 3: Einführung

    DATA LOGGER SOUND LEVEL METER I. EINFÜHRUNG Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Temperaturmessgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Arbeitsbedingung § Umgebungsfeuchtigkeit max. = 90% rF §...

  • Page 4: Funktionen

    DATA LOGGER SOUND LEVEL METER II. FUNKTIONEN § Einschalten Der (1) schaltet das Gerät ein und aus § Anschluss des Temperaturfühlers Um eine Temperaturmessung durchführen zu können, müssen Sie einen K-Typ-Fühler in die dafür vorgesehene Aufnahme am Gerät stecken. § Auswahl der Temperatur-Messeinheit Wählen Sie am °C/ °F- Schalter die für Sie geeignete Temperatureinheit aus §...

  • Page 5: Einstellung Der Uhrzeit

    DATA LOGGER SOUND LEVEL METER Achtung ! Bei geringem Batteriestatus, kein Speichern im Log-Modus mehr möglich. § Konfigurierung der Uhrzeit Drücken und halten Sie die „T1-T2“-Taste und schalten Sie dann das Gerät ein Drücken Sie die „HOLD“-Taste Drücken Sie die „REC“-Taste oder die „C/F“-Taste, um die jeweils angezeigte Zahl nach oben oder unten zu korrigieren.

  • Page 6: Automatische Selbstabschaltung

    DATA LOGGER SOUND LEVEL METER im Gerät gespeichert. Wenn Sie die „MAXMIN“-Taste für 2 Sekunden lang gedrückt halten, verlassen Sie diesen Modus wieder. § Unaufgeforderte Selbstabschaltung Nach 30 Minuten schaltet sich das Gerät automatisch ab (wenn in dieser Zeit keine Taste betätigt wird), um die Batterie zu schonen. Wenn eine Datenaufzeichnung läuft oder während der Übertragung der Werte zu einem Computer, bleibt das Temperaturmessgerät natürlich immer eingeschaltet.

  • Page 7: Segmente Und Displayanzeige

    DATA LOGGER SOUND LEVEL METER III. SEGMENTE UND DISPLAYANZEIGE Fühleranschluss (T1 … T4) 2 LCD-Anzeige Display T1 … T4: Ordnet den Kanal der entsprechenden angezeigten Temperatur zu 1-2: Zeigt die Differenz von T1 – T2 an...
  • Page 8 DATA LOGGER SOUND LEVEL METER Segmente der Displayanzeige Funktion Minus-Symbol für Temperaturen unter 0°C °C°F Indikator für °C oder °F rREL Anzeige für relativ Modus Typ des Temperaturfühlers Maximalanzeige Minimalanzeige Auto-Power-Off ist eingeschaltet Hold-Funktion ist eingeschaltet Datum: Monat – Tag Uhrzeit : Stunde –...

  • Page 9: Datenaufzeichung/Software

    DATA LOGGER SOUND LEVEL METER IX. DATENAUFZEICHNUNG/SOFTWARE Ÿ Das Link-Paket beinhaltet: 1.) 80mm CD-ROM 2.) USB-Verbindungskabel Ÿ Systemvoraussetzungen: Windows 95 oder Windows 98 Ÿ Hardwarevoraussetzungen: PC oder Notebook mit Pentium 90MHz oder höher, 32 MB RAM, Min. 5 MB verfügbarer Festplattenspeicher zur Installation. Ÿ...
  • Page 10 DATA LOGGER SOUND LEVEL METER Wenn nachfolgende Fenster erscheint, bitte USB-Stecker anschließen, Installation erkennt Instrument. Nach erfolgreicher Installation rufen Sie bitte über die Start- leiste „Einstellungen“ anschließend „Systemsteuer- ung“ bzw. „System“ auf.
  • Page 11 DATA LOGGER SOUND LEVEL METER Wählen Sie die Option “Hardware” aus und klicken dann auf “Gerätemanager”. Wählen Sie in der Liste “Ports” bzw. “ser. Eingänge” (+ Symbol) aus und klicken das + Symbol an. Kontrollieren Sie ob in der Liste “CP2101 USB to UART Bridge Controller”...
  • Page 12 DATA LOGGER SOUND LEVEL METER Messwerte DataLogger: Hiermit können Sie gesammelte Daten aufrufen Output To Graph: Hiermit können Sie die Werte grafisch anzeigen Grafik Schaltflächen - Anzeigen oder Verdecken von Statistik1 - Anzeigen oder Verdecken von Statistik2...
  • Page 13 DATA LOGGER SOUND LEVEL METER - Cursor - Das Drücken dieser Schaltfläche verwandelt den Cursor in ein Kreuz – mit dem Kreuz können Sie Markierungen vornehmen - Das Drücken dieser Schaltfläche verwandelt den Cursor in ein “I”-Zeichen - Farbgrafik - Graustufen-Grafik Sie können den schwarzen Pfeil zum “zoomen”...
  • Page 14 DATA LOGGER SOUND LEVEL METER Durch Anklicken eines Datensatzes holen Sie ihn sich auf den Bildschirm § Online - Schnellstart (1.) Aufnahme von Daten in Echtzeit in Wellenform 1. Schalten Sie das Gerät ein und verbinden Sie es mit dem PC 2.
  • Page 15 DATA LOGGER SOUND LEVEL METER 4. Drücken Sie um die Darstellung in Echtzeit zu starten 5. Drücken Sie um die Darstellung zu stoppen (2.) Wie speichert man die Echtzeit-Daten ab? 1. Drücken Sie auf die Grafik, die Sie speichern möchten und wählen Sie dann “File | Save”...
  • Page 16 DATA LOGGER SOUND LEVEL METER (3.) Wie lädt und speichert man Datensätze, die mit der Datenlogger-Funktion des Messgerätes erfasst und im Gerät abgespeichert sind? 1. Schalten Sie das Gerät ein 2. Verbinden Sie das Gerät mit dem PC 3. Starten Sie das SE322-Programm 4.

  • Page 17: Spezifikation

    DATA LOGGER SOUND LEVEL METER V. SPEZIFIKATION Messbereich : -200 ... + 1370 °C (umschaltbar auf: -328 ... + 2498 °F) Auflösung : 0,1 °C von –200 ... + 200 °C / 1 °C +200 ... +1370 °C (0,1 °F bis +200 °F und 1 °F darüber) Genauigkeit: bei Raumtemperatur ( 23 ±...
  • Page 18 DATA LOGGER SOUND LEVEL METER CONTENTS Title Page INTRODUCTION OPERATION INSTUCTIONS Power-Up & turn ON/OFF blacklight Connection the Thermocouples Selecting the Temperature Scale Data-Hold Operation T1 – T2 Operation Record and Erase memory Operation 19 Clock Setup Recording Interval Setup MAX/MIN Operation Auto Power Off Low Battery Condition...

  • Page 19: Introduction

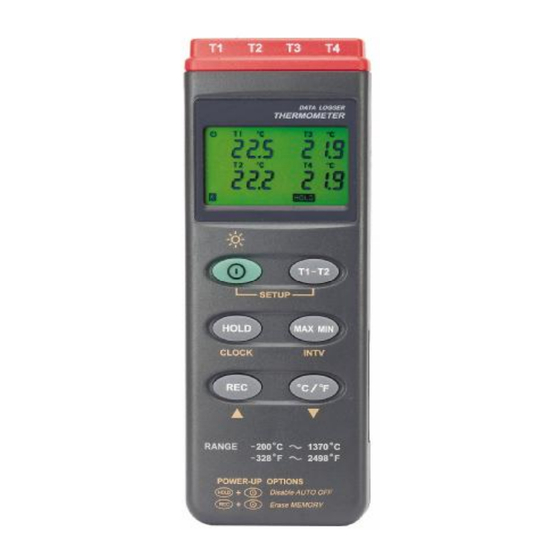

    DATA LOGGER SOUND LEVEL METER I. INTRODUCTION This instrument is a four channel digital thermometer for use with any K-type thermocouple as temperature sensor. Temperature indication follows National Bureau of Standards and IEC584 temperature/voltage table for K-type thermocouples. It internal memory can keep up the 16.000 records per channel.

  • Page 20: Record And Erase Memory Operation

    DATA LOGGER SOUND LEVEL METER display to indicate that the tester is under T1 minus T2 mode. The temperature difference is shown on the right hand side display as shown in Fig. § Record and Erase memory Operation: When one presses the "REC" button, the meter will start recording, and pressing the "REC"...

  • Page 21: Max/Min Operation

    DATA LOGGER SOUND LEVEL METER button to cancel. § MAX/MIN procedure: When pressing the "MAX MIN" button the meter will enter the MAX/MIN mode. Under this mode the maximum value, minimum value is kept in the memory simultaneously and updated with every new sample of data.

  • Page 22: Calibration Point

    DATA LOGGER SOUND LEVEL METER § Calibration Point: input Adjust VR tolerance 0 °C ± 0.1 °C 190 °C ± 0.1 °C 1000 °C ± 1 °C 1900 °F ± 1 °F P.S.: Normally, performing offset Calibration with thermal stabled ice water through VR1 will give a very good calibration result.

  • Page 23: Setup Testlink Se-309-Usb Interface Software

    DATA LOGGER SOUND LEVEL METER The Maxiumum value is now being displayed. The Minimum value is now being displayed. This indicates auto power off is enabled. This indicates that the display data is being held. This Battery is not sufficient for proper operation. t indicates the value below is T1, T2, T3, T4 T1, T2, T3, T4 Temperature sensor...
  • Page 24 DATA LOGGER SOUND LEVEL METER Ÿ Minimum Hardware Required: PC or NoteBook with Pentium 90MHz or higher, 32 MB RAM; At least 5 MB byte hard disk space available to install TestLink. Recommended resolution 800 x 600. Ÿ USB-120 / USB-300 Driver Installation Guide Ÿ...
  • Page 25 DATA LOGGER SOUND LEVEL METER 6.) After finish installation, execute “start” à “My Computer”, then choose “View System Information” on the left top of the window, the window below will show up: 7.) Choose „Hardware“ option and click „Device Manager“ button, click „+“...

  • Page 26: Appendix: Thermocouple Probe Specification

    DATA LOGGER SOUND LEVEL METER Ÿ Install TestLink: 1. We recommend close all other application before installing TestLink. 2. Insert setup CD disk to CD disk drive. 3. Choose the Start button on the Tastbar and select Run. 4. Type E:\SETUP and choose OK, then it will copy SE309.exe (executable file) and help file to your hard disk (default is c:\programm files\TestLink\SE309).
  • Page 27 DATA LOGGER SOUND LEVEL METER Numerical Display: 4 digital Liquid Crystal Display per channel. Measurement Range: -200°C ~ 1370°C -328°F ~ 2498°F Resolution -200°C ~ 200°C 0.1°C; 200°C ~ 1370°C 1°C -200°F ~ 200°F 0.1°F; else 1°F Input Protection at Thermocouple Input: 60V DC, or 24Vrms AC Operation temperature: 0°C ~ 50°C (32°F ~ 122°F)
  • Page 28 DATA LOGGER SOUND LEVEL METER 400°C~1370°C ±(0.2% reading + 1°C) -328°F ~ -200°F ±(0.5% reading + 2°F) -200°F ~ 200°F ±(0.2% reading + 2°F) 200°F ~ 2498°F ±(0.3% reading + 2°F) Note: The basic accuracy Specification does not include the error of the probe. Please refer to the probe accuracy specification for additional details.
