Anwendung
Das Zeitnachlaufmodul 5/ZII ist eine
programmierbare Steuerung für Lüfter-
motore:
Funktionen
- Einschaltverzögerung
- Nachlaufzeit
- Inversbetrieb
- Intervallschaltung
Eine Kopplung mit der Raumbeleuch-
tung ist möglich. Sachfremde Anwen-
dungen sind nicht zulässig.
Technische Daten
Betriebsspannung 250VAC/50 Hz
Funktionsspannungsbereich: 180 VAC
bis 275 VAC
Betriebsschaltstrom: max. 0,5 A
Anschlußleistung: max. 115 W
Nachlaufzeiten: einstellbar (siehe Sche-
ma „Schalterstellungen")
Werkseinstellung:
- Einschaltverzögerung 120 Sek.
- Nachlaufzeit 15 Min.
- Intervallschaltung AUS
- Inversbetrieb AUS
Das Zeitnachlaufmodul ist EMV-geprüft.
Einbau

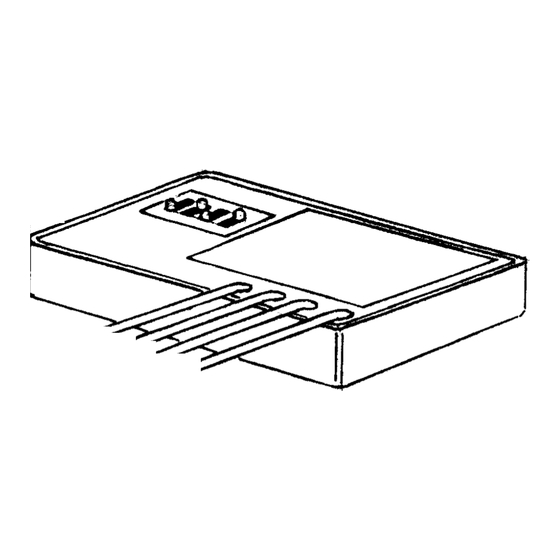

Das Zeitnachlaufmodul können Sie
zweckmäßig, wie abgebildet in eine
Norm-Abzweigdose oder in eine Norm-
Schalterdose (60 mm tief) einbauen.
Einbauanleitung für den
Micro Controller-Zeitnachlauf Typ 5/ZII
- Bitte an den Nutzer weiterleiten -

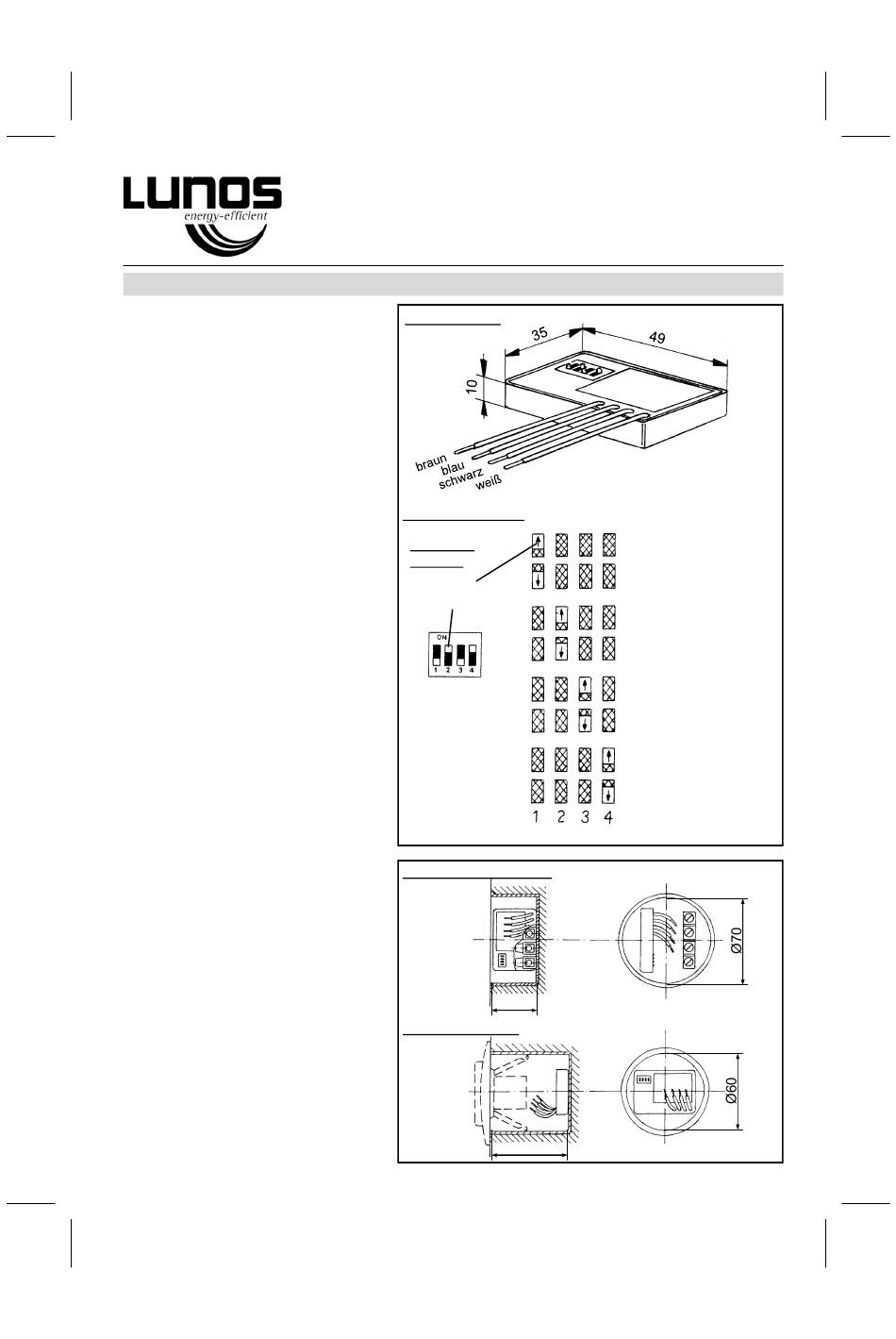

Abmessungen:
Schalterstellungen:
Werksein-
stellung:
weißer
Schaltknebel
- Einschaltver-
zögerung 120
Sek.
- Nachlaufzeit
15 Min.
-Inversbetrieb
AUS
- Intervall-
schaltung AUS
Einbau in Abzweigdose
Einbau in Schalter
Intervall EIN alle 4 Std.
Intervall AUS
Nachlaufzeit 15 min
Nachlaufzeit 6 min
Inversbetrieb EIN 30 min
Nachlauf nach Verlassen des
Inversbetrieb AUS
Einschaltverzögerung
Einschaltverzögerung
* unabhängig von der
eingestellten Nachlaufzeit
36
60
DE
