08
2016
PRETREATmaker IV Schnittstelle

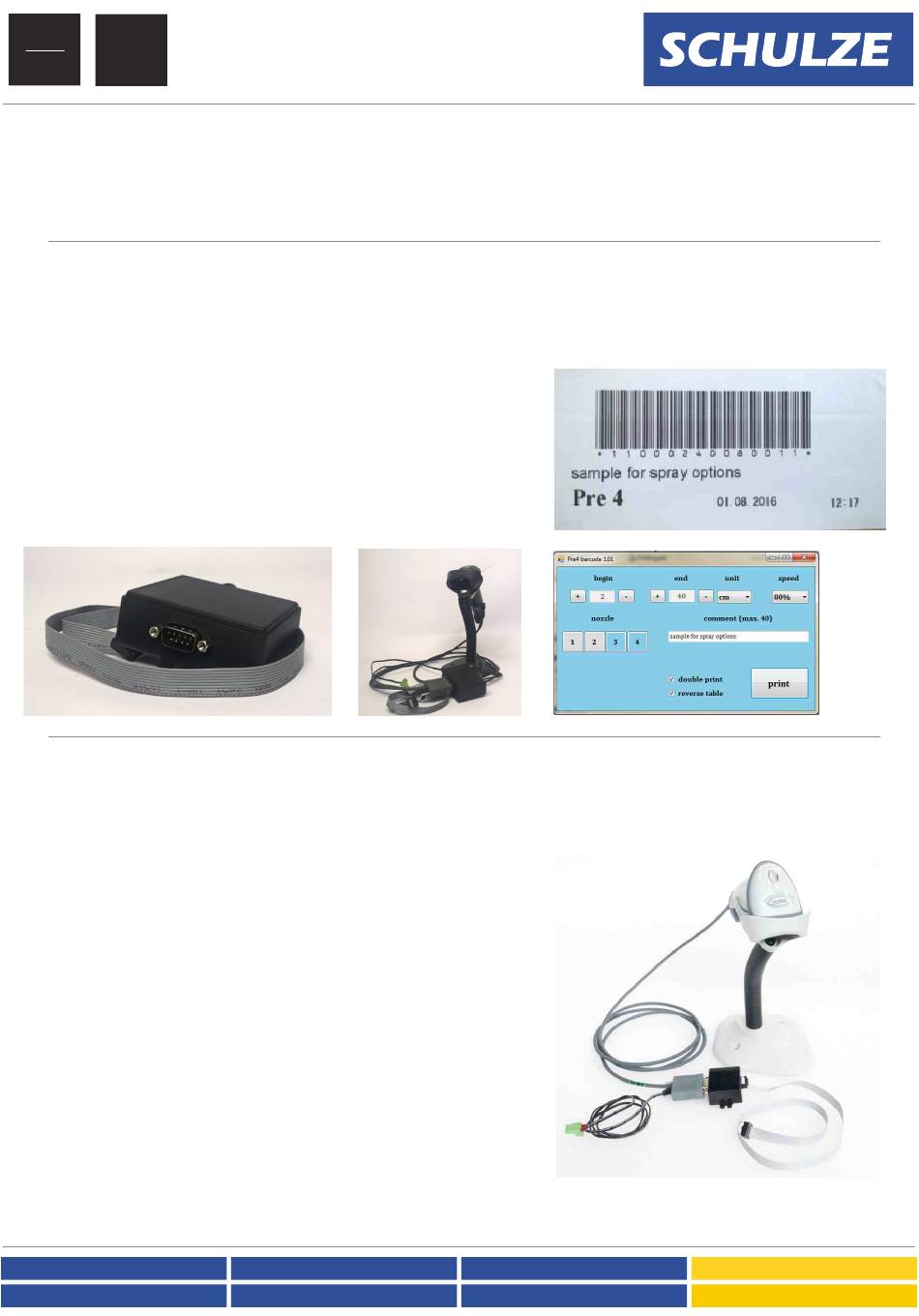

Der PRETREATmaker IV kann optional mit einer Input Schnittstelle (Serial) (Bild1) und einem Barcode- Scanner (Bild 2)
ausgestattet werden.Dadurch können Verarbeitungsinformationen direkt in das Gerät gespielt werden ohne manuelle
Einstellungen tätigen zu müssen. Mit dem Programm „Pre4 barcode" (Bild 3) können diese Informationen eingegeben
werden und mit Hilfe eines Barcodedruckers gedruckt werden . Die Informationen können auch durch ein anderes System
generiert und in das Gerät gespielt werden.
Folgender Barcode-Informationsaufbau müssen gegeben sein :
(von Links nach Rechts gelesen -> (Bild 4))
- Die ersten vier Nummern sind die Düsen (1 an / 0 aus)
- Dann kommen zwei Zahlen für den Sprühbeginn (in cm)
- Dann kommen zwei Zahlen für das Sprühende (in cm)
- Dann kommen drei Zahlen für die carriage Geschwindigkeit (030-150%)
- Dann kommt eine Zahl für die Einstellung cm oder inch (1 inch / 0 cm)
- Dann kommt eine Zahl für die Einstellung Doppelsprühen (1 an / 0 aus)
- Dann kommt eine Zahl für die Tischeinstellung (1 an / 0 aus)
1
1. Öffnen Sie die Abdeckung (Fotos 2-3).
2. Legen Sie die Kabel und die Interfaces in die Gehäuse (Foto 4).
3. Öffnen Sie die obere Abdeckung und führen Sie die Kabel nach oben (Fotos 5-7).
4. Entfernen Sie die Stecker 7,8 (Foto 8).
5. Schließen Sie die Anschlusskabel 7,8 an die Elektronik an (Foto 9).
6. Schließen Sie das Interface an die Elektronik an (Foto 10).
7. Schließen und befestigen Sie wieder beide Abdeckungen(Fotos 11-12).
WALTER SCHULZE GMBH
Tel. +49 30. 68 29 54-0
Version DE
Erscheinungsdatum: August 2016
IINFORMATION
INSTALLATIONSANLEITUNG
www.pretreatmaker.com
Haberstr. 15-19
Fax +49 30. 68 29 54-54
2
12057 Berlin | Germany
info@schulzeshop.com
3
SCHULZE-WEBSHOP
www.schulzeshop.com
4
