Summary of Contents for alphatronics SL-19-K+

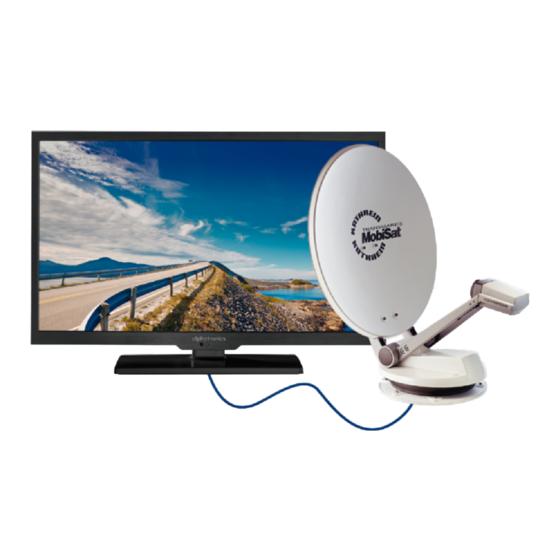

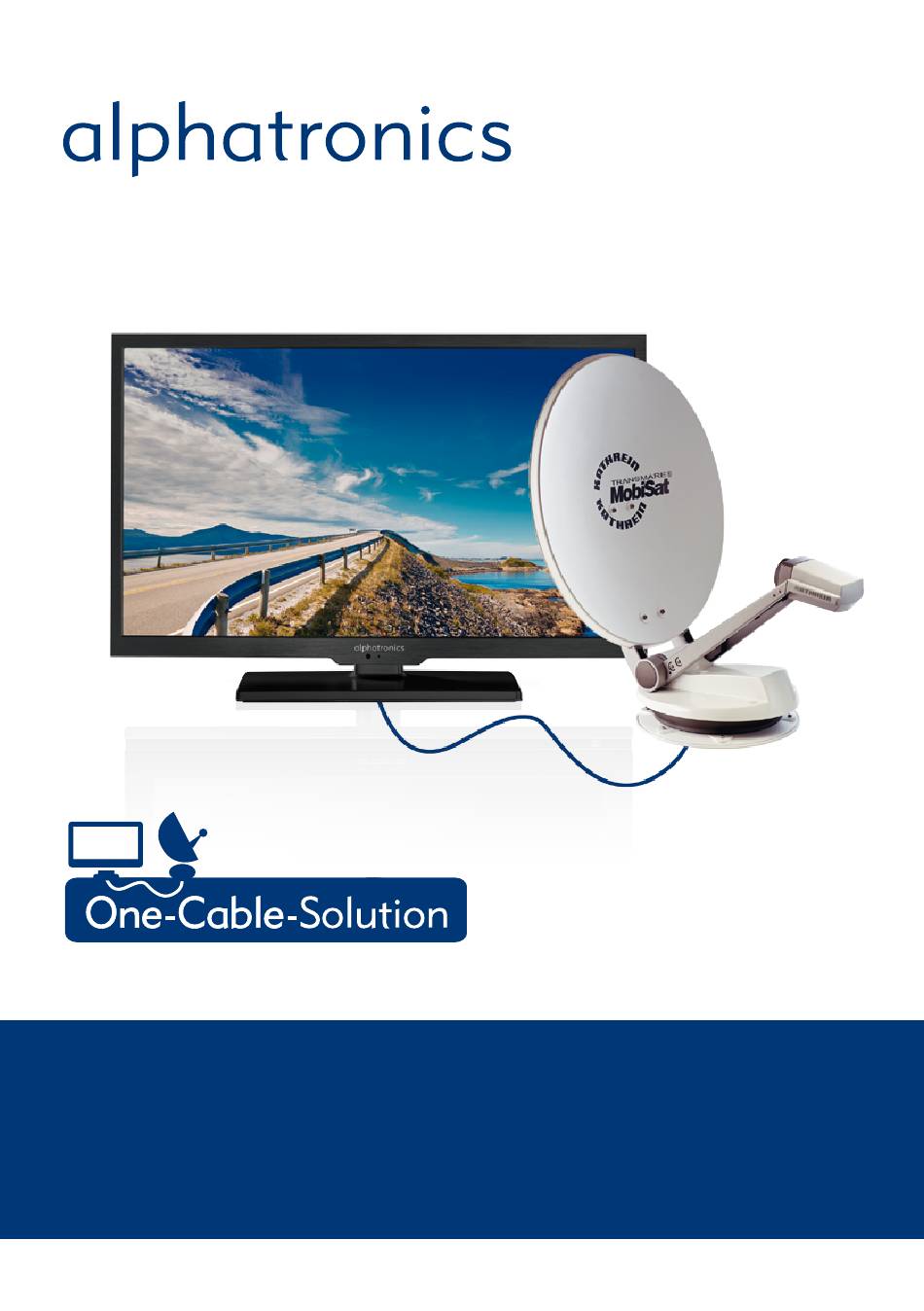

- Page 1 Bedienungsanleitung – Instruction manual Modell SL-19-K+ | SL-22-K+ | SL-24-K+ | SL-19-IK+ | SL-22-IK+ | SL-24-IK+ www.alphatronics.de Hergestellt in Deutschland...
- Page 2 Erstinbetriebnahme Kathrein-Antenne HDP 750, CAP 650, CAP 900 Vor der ersten Inbetriebnahme des alphatronics Gerätes mit der KATHREIN- Antenne sollten folgende Vorraussetzungen erfüllt sein: Ausreichend dicke Leitungen von der Batterie oder dem EBL zur KATHREIN- Antenne. Das TV-Gerät darf nicht an diesen Leitungen angeschlossen werden, es benötigt einen anderen Stromkreis.
- Page 3 DEUTSCH Anschlussleiste Rückseite TV: Eine Verbindungsleitung zwischen dem CAP-Konverter und dem SAT-Anschluss des TV-Gerätes ist schon vormontiert. Die markierte SAT-Leitung von der KATHREIN- Antenne wird an der freien Winkelbuchse angeschraubt. Wenn das Gerät in einer normalen Hausanlage verwendet werden soll, kann der Anschluss von DVB-S2 entfernt werden.
- Page 4 Start zum Fernsehempfang Fernsehgerät am Hauptschalter einschalten Wenn die Standby-LED leuchtet, kann das TV-Gerät mit der POWER-Taste an der Fernbedienung eingeschaltet werden. Wenn die KATHREIN- Antennen Kontrolle aktiviert ist, kommt die Anfrage ob die Antenne positioniert werden soll. Dies bestätigt man mit ENTER und die Antenne fährt immer in die Position Astra1N auf 19.2°.
- Page 5 DEUTSCH Nach der neuen Anfrage zur Positionierung mit Enter sucht die Antenne wieder auf die Position 19.2°. Wenn die Positionen alle bekannt sind und die Senderliste auch Programme anderer Satelliten enthält wird bei deren Anwahl über die CH+ oder CH- Taste die Position der Antenne gewech- selt und der Drehvorgang angezeigt.
- Page 6 Menü-Optionen – Erstinstallation Nach dem Einschalten des Hauptschalters an der Unterseite des TV-Gerätes leuchtet die Standby-LED. Danach kann man mit dem roten Power-Knopf der Fernbedienung das TV-Gerät starten. Es dauert ca. 15s bis das erste Menü-Bild kommt, da auch der KATHREIN- Antennen Konverter gebootet wird.
- Page 7 DEUTSCH Wechseln Sie bitte mit den Pfeiltasten in der oberen Zeile auf Satellit und bestätigen mit ENTER Bestätigen Sie bitte auch hier mit ENTER. Den Markierungsbalken mit den Pfeiltasten auf die Zeile „Suchen“ bewegen und mit ENTER bestätigen.
- Page 8 Die Sicherheitsabfrage mit der Pfeiltaste bestätigen Dann startet der Suchlauf für die vorinstallierten Programme. Nach erfolgtem Suchlauf erscheint in der oberen linken Ecke der erste Hinweis auf die Verbindung zur KATHREIN- Antenne.
- Page 9 DEUTSCH Sollte das Kabel aber lose oder nicht richtig verschraubt sein, kommt die folgende Fehlermeldung. Bitte dann die korrekte Verbindung zur Antenne prüfen. Wenn die Anlage vollständig arbeitet, hat sich die SAT-Antenne auf die Position Astra1N 19.2° gedreht und es erscheint das erste Programm der Liste, meist „Das Erste“ (ARD). Wenn Sie das Menü...
- Page 10 Auch in fremden Ländern kann eine grobe Positionsangabe helfen. Z.B. Spanien, Süd Wenn der alphatronics Fernseher an einer Hausanlage oder Multischalter betrieben werden soll, kann man die KATHREIN Antennen Kontrolle in der letzten Zeile mit den Pfeiltasten auf...
- Page 11 DEUTSCH Wenn Sie das TV-Gerät ausschalten (Stand-by), fragt die KATHREIN Antennen Kontrolle ob die Antenne ausgefahren bleiben soll oder ob sie einfahren soll. OK / Enter fährt die Antenne ein, EXIT lässt die Antenne in der letzten Position ausgefahren. Wenn die Antenne eingefahren ist, wird sicherheitshalber nochmal nachgefragt. OK / Enter fährt die Antenne wieder aus, EXIT lässt sie unten.
- Page 12 Kanalsuchlauf bei DVB-T / T2 und DVB-C Taste Source, Ändern auf Antenne Vor einem Suchlauf im DVB-T / T2 Modus sollte man im Hauptmenü die 5V Antennenspannung einschalten. Die meisten Antennen benötigen diese Einstellung. Empfehlenswert dazu ist bei der Zeile LCN die Einstellung AUS zu wählen. LCN bedeutet zwar automatische Vorsortierung, aber eine Umsortierung von Hand ist trotz- dem zu empfehlen.
- Page 13 DEUTSCH Der Programmsuchlauf ergibt je nach Region über 60 Programme. Meist werden die Privatsender als Erstes angezeigt, aber diese benötigen das Freenet-Modul zum Entschlüsseln. Freie Programme bitte mit der Funktion „Programme bearbeiten“ auf die ersten Plätze setzen. DVB-C Suchlauf 1. SOURCE - Auswahl - Kabel 2.
- Page 14 SICHERHEITSFUNKTION: Bei Drehen des Zündschlüssels wird die Antenne automatisch eingefahren. Dann kommt die Meldung: Die Zündung wurde betätigt! Drehantenne fährt in Parkposition!
- Page 15 Die verwendeten Beispielbilder sind nur zu Anschauungszwecken geeignet und können vom Original abweichen. Hiermit erklärt die alphatronics GmbH, Breitengraserstraße 6, 90482 Nürnberg, Deutschland, dass sich die Geräte SL-19 DSB+ | SL-22 DSB+ | SL-24 DSB+ | SL-32 DSB+ | SL-32 DSB -I+ | SL-19 DSB-I+...
- Page 16 Initial operation Kathrein Antenna HDP 750, CAP 650, CAP 900 Before initial operation of the alphatronics device with the KATHREIN antenna, the following requirements should be met: Sufficiently thick cables leading from the battery or the EBL to the Kathrein antenna.
- Page 17 ENGLISH Connection panel rear of TV: A connecting line between the CAP-converter and the SAT-socket of the TV set has already been pre-assembled. The marked SAT-cable from the Kathrein antenna is attached to the free angle socket. If the device is supposed to be connected to a normal domestic system, the connection of DVB-S2 can be removed.
- Page 18 Start of television reception Turn on the TV set at the main switch When the Standby-LED illuminates, the TV set can be turned on by pressing the POWER button on the remote. When the KATHREIN antenna control is enabled, the question of whether the antenna should be positioned will appear.
- Page 19 ENGLISH After the reconfirming the new request of the location with Enter, the antenna will again for the position 19.2°. When the positions are all known and the channel list also contains channels from other satel- lites, the position of the antenna will switch when those channels are selected using the CH + or CH - keys.
- Page 20 Menu-options – initial installation After switching on the main switch at the bottom of the TV set, the standby LED will illuminate. You can then turn on the TV by pressing the red power button on the remote control. It takes about 15 seconds for the first menu screen to appear because the KATHREIN antenna converter is also booted.
- Page 21 ENGLISH Using the arrow keys, please navigate on the top row to Satellite and confirm with ENTER. Please confirm again with ENTER. Using the arrow keys, move the selection bar to the line "Search" and press ENTER to confirm.
- Page 22 Confirm the safety message using the arrow key Then search for the pre-installed programmes will then start. After the search successfully completes, the first reference to the relationship with the KATHREIN antenna will appear in the upper left corner.
- Page 23 ENGLISH Should the cable be loose or not properly screwed in, the following error message will appear. Please check the correct connection of the antenna. When the system is working fully the satellite dish points to the position of Astra1N 19.2° and the first channel on the list is shown, usually "Das Erste"...
- Page 24 Also in foreign countries, a rough indication of location can be a help. E.g. Spain, south If the alphatronics TV is to be operated with a domestic system or multi-switch, you can turn OFF theKATHREIN antenna control in the last row using the arrow keys.
- Page 25 ENGLISH When you turn off the TV set (Stand-by), the KATHREIN antenna control will ask whether the antenna should remain extended or whether it should retract. OK / Enter retracts the antenna, EXIT leaves the antenna extended in the last position. As a precaution, the question is asked again when the antenna is retracted.
- Page 26 Channel search for DVB-T / T2 and DVB-C Source button, change to antenna Before searching in DVB-T / T2 mode, you should switch on the 5V antenna voltage in the main menu. Most antennas require this setting. It is advisable to select the OFF setting for the LCN line. Although LCN means automatic pre-sorting, manual re-sorting is still recommended.
- Page 27 ENGLISH The channel search results in more than 60 programs depending on the region. Most private channels are shown first, but they require the Freenet module to decrypt. Free programs please put on the first places with the function „Edit programs“. DVB-C channel search 1.
-
Page 28: Safety Function
SAFETY FUNCTION: Turning the ignition key will automatically retract the antenna. This message will then appear: The ignition key has been triggered! The antenna positioner is positioning to the park position! - Page 29 Designs, functions and equipment/fittings are subject to change. The example images used here are for illustrative purposes only and may differ from the original. alphatronics GmbH, Breitengraserstrasse 6, 90482 Nuremberg, Germany, herewith declares that the devices SL-19 DSB+ | SL-22 DSB+ | SL-24 DSB+ | SL-32 DSB+ | SL-32 DSB -I+ | SL-19 DSB-I+...
-
Page 31: Notizen / Notes
NOTIZEN / NOTES... - Page 32 GmbH Breitengraserstraße 6 90482 Nürnberg Tel. +49 (0) 911 21 65 54-0 E-Mail: info@alphatronics.de Fax +49 (0) 911 21 65 54-65 Web: www.alphatronics.de...
