Summary of Contents for YUKI MODEL Nimbus 4

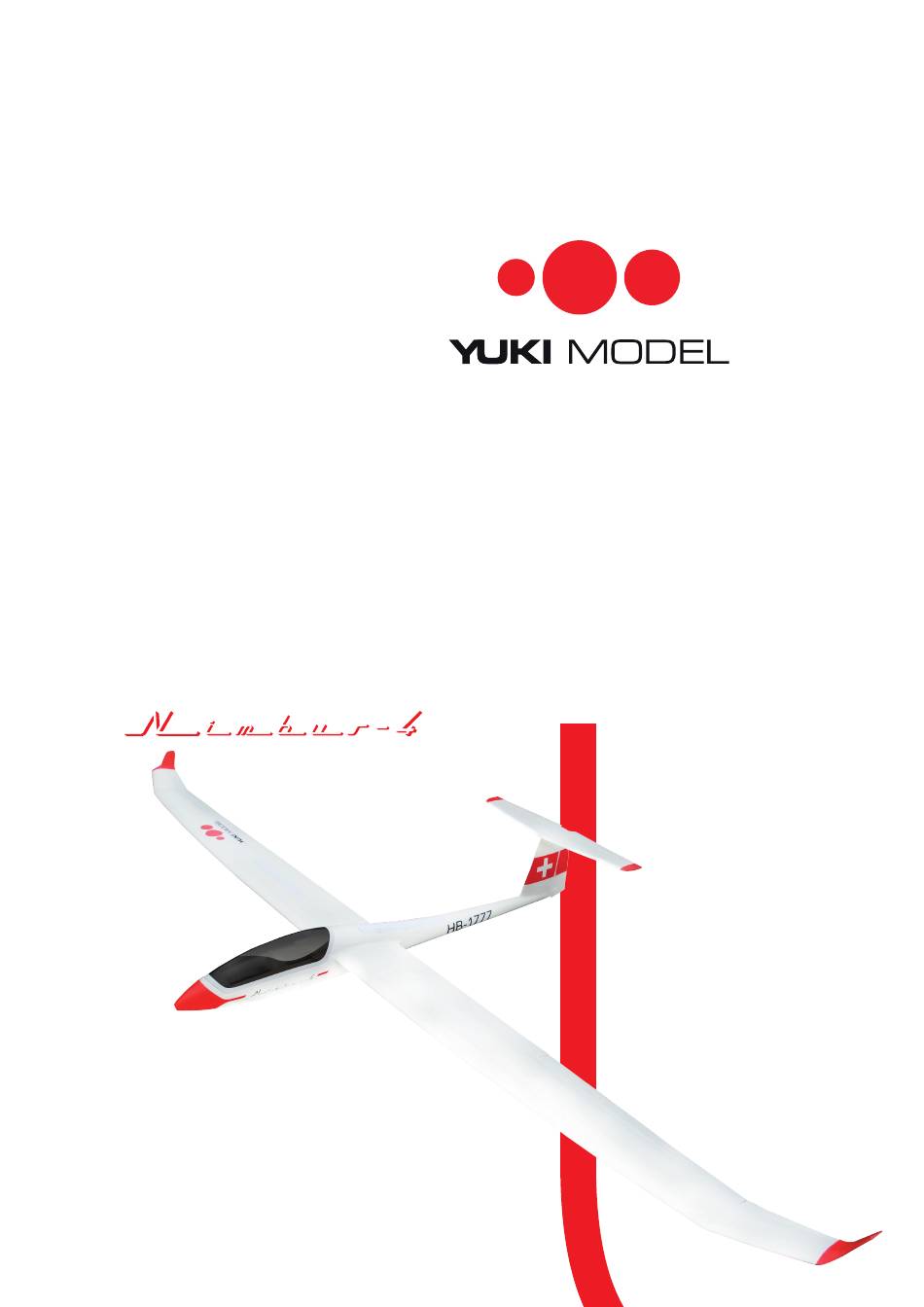

- Page 1 how-to Anleitung...
-
Page 2: Specifications
Recommened accessory 4- bis 8-Kanal-Fernsteuersystem 4- to 8-channel RC system BRAINERGY LiPo 3s1p (11,1 V), 1.300 mAh BRAINERGY LiPo 3s1p (11,1 V), 1.300 mAh YUKI MODEL KARATE YUKI MODEL KARATE Kein Spielzeug. Not a toy. Geeignet für Modellsportler ab 14 Jahren. -
Page 3: Kit Content
Inhalt Kit content 1 Rumpf 1 Fuselage 2 Kabinenhaube 2 Hatch 3 linker Flügel 3 Left wing 4 rechter Flügel 4 Right wing 5 Seitenleitwerk 5 Fin 6 Schrauben (M4 x 20 u. M3 x 12) 6 Screws (M4 x 20 & M3 x 12) 7 Tragflächenverbinder 7 Wing connector Bedienungsanleitung... -
Page 4: Installing The Wings
Tragflächen montieren Installing the wings Teile für Tragflächen- u. Höhenleitwerkmontage. Parts for mounting wings and horizontal stabilizer. Hängen Sie die Z-Stange in das Ruderhorn Install the Z-bar into the horn of the horizontal des Höhenleitwerks ein. stabilizer. Setzen Sie das Höhenleitwerk auf den Träger Put the horizontal stabilizer on the holder of des Seitenleitwerks und befestigen es mit der the vertical tail and attach it with the screw... - Page 5 t r a g f l ä c h e n m o n t i e r e n i n s ta l l i n g t h e w i n g s f o r t s e t z u n g c o n t i n u at i o n Fixieren Sie die Tragflächen mittels der Schrau- Fit the wings and the fuselage in place using...
- Page 6 Schwerpunkt kontrollieren CG position (Center of Gravity) Akku im Rumpf platzieren und mit Klettband Place battery in the fuselage and fix it with Velcro. fixieren. Nicht anschließen! Do not connect! Ruderausschläge Rudder deflections 15 ° 20 ° Querruder/ Seiten- ruder Höhenruder Ailerons/ Elevators...
- Page 7 Funktionsüberprüfung Checking of functions Überprüfen Sie die Funktionen des Antriebs The ESC stop to power the motor, and the RMS und Klapptriebwerks. starts to fold. The RMS is retracted to „propeller stop“ and keep waiting 3 sec. On this position, the Das Triebwerk wird für einen Kraftflug ausge- stopgear will stop the propeller.
- Page 8 Sicherheits- und Warnhinweise Safety and Warnings Dieses Modell ist für Modellsportler ab 14 Jahren This model not a toy, suitable for RC model geeignet und kein Spielzeug pilots aged 14 years or older Vor Inbetriebnahme ist das Modell gemäß dieser Assemble the model according to these Bedienungsanleitung vollständig zu montieren instructions completely before use...
- Page 9 Garantiebedingungen Terms of Guarantee Die Garantiezeit beträgt zwei Jahre ab The warranty period is two years from date Kaufdatum. Die Garantie gilt auf dem Gebiet der of purchase. The warranty applies to the Europäischen Union und der Schweiz. territory of the EU and Switzerland. Während der Garantiezeit werden Produkte, die During the warranty period, products which aufgrund von Material- und Fabrikationsfehlern...
- Page 10 CN Development & Media Haselbauer und Piechowski GbR Am Hasselt 20c 24576 Bad Bramstedt • Phone: +49 4192 891 90 83 Fax: +49 4192 891 90 85 • E-Mail: info@yuki-model.com Web: www.yuki-model.com •...
