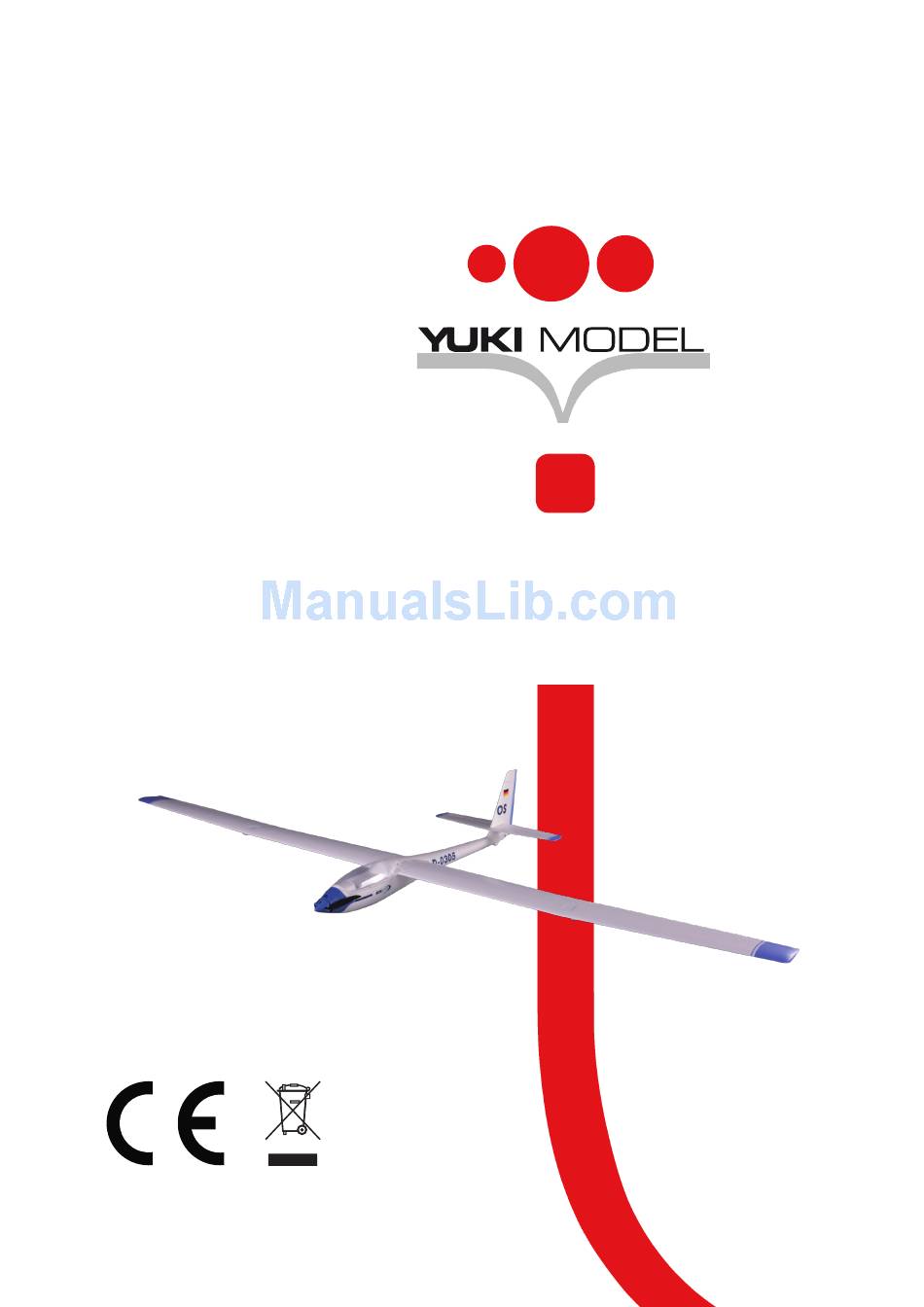

- Page 1 Anleitung ASW17 Item No. 191010...
-
Page 2: Technische Daten
Technische Daten Specifications Maßstab • Scale 1:9,5 Spannweite • Wingspan 2.100 mm Länge • Length 990 mm Werkstoff • Material Gewicht • Weight 790 g Motor BL Outrunner Regler • Controller BL ESC Servos 4 x 9 g Montage Assembly Beide Tragflächenhälften und das Carbonrohr The main wing halfs as well as the carbon rod werden mit dem Rumpf verbunden. - Page 3 Die Leitwerke werden den Abbildungen Mount the whole empennage according to entsprechend montiert. the pictures. Die Leitwerke sind mit den beiliegenden Schrauben The empennage must be secured with the zu sichern und die Bowdenzüge in die Ruderhörner screws and connect the Bowden cables to einzuhängen.
- Page 4 Im Rumpf werden die Servokabel mit dem Connect the servo cables to the receiver and Empfänger verbunden und der Akku platziert. place the battery inside the fuselage. Das optionale Landerad ist entsprechend der The optional main-wheel is mounted as shown in Abbildungen zu montieren.
- Page 5 Soll das Landerad zum Einsatz kommen, werden If the main wheel is supposed to be used, die untere Rumpfabdeckung entfernt und das remove the lower fuselage fairing and install Landerad mitsamt Halterung festgeschraubt. the wheel. Konfiguration Setup Die Ausschläge der Querruder betragen 15 mm The deflections of the ailerons are 15 mm nach oben und 12 mm nach unten up and 12 mm down...
- Page 6 Sicherheits- und Warnhinweise Safety and Warnings Dieses Modell ist für Modellsportler ab 14 Jahren This model not a toy, suitable for RC model geeignet und kein Spielzeug pilots aged 14 years or older Vor Inbetriebnahme ist das Modell gemäß dieser Assemble the model according to these Bedienungsanleitung vollständig zu montieren instructions completely before use...
- Page 7 Garantiebedingungen Terms of Guarantee § § Die Garantiezeit beträgt zwei Jahre ab The warranty period is two years from Kaufdatum. Die Garantie gilt auf dem Gebiet der date of purchase. The warranty applies to Europäischen Union und der Schweiz. the territory of the EU and Switzerland. §...
- Page 8 191011 Tragfläche • Main Wing 191012 Tragflächenverbinder • Wing Connector 191013 Rumpf • Fuselage 191014 Motorsystem 191015 Motor 191016 Folding Prop + Spinner 191018 Spinner 191019 Höhenruder • Elevator 191031 Seitenruder • Rudder 191032 Rad • Wheel 191033 Servo 191034 Regler •...
