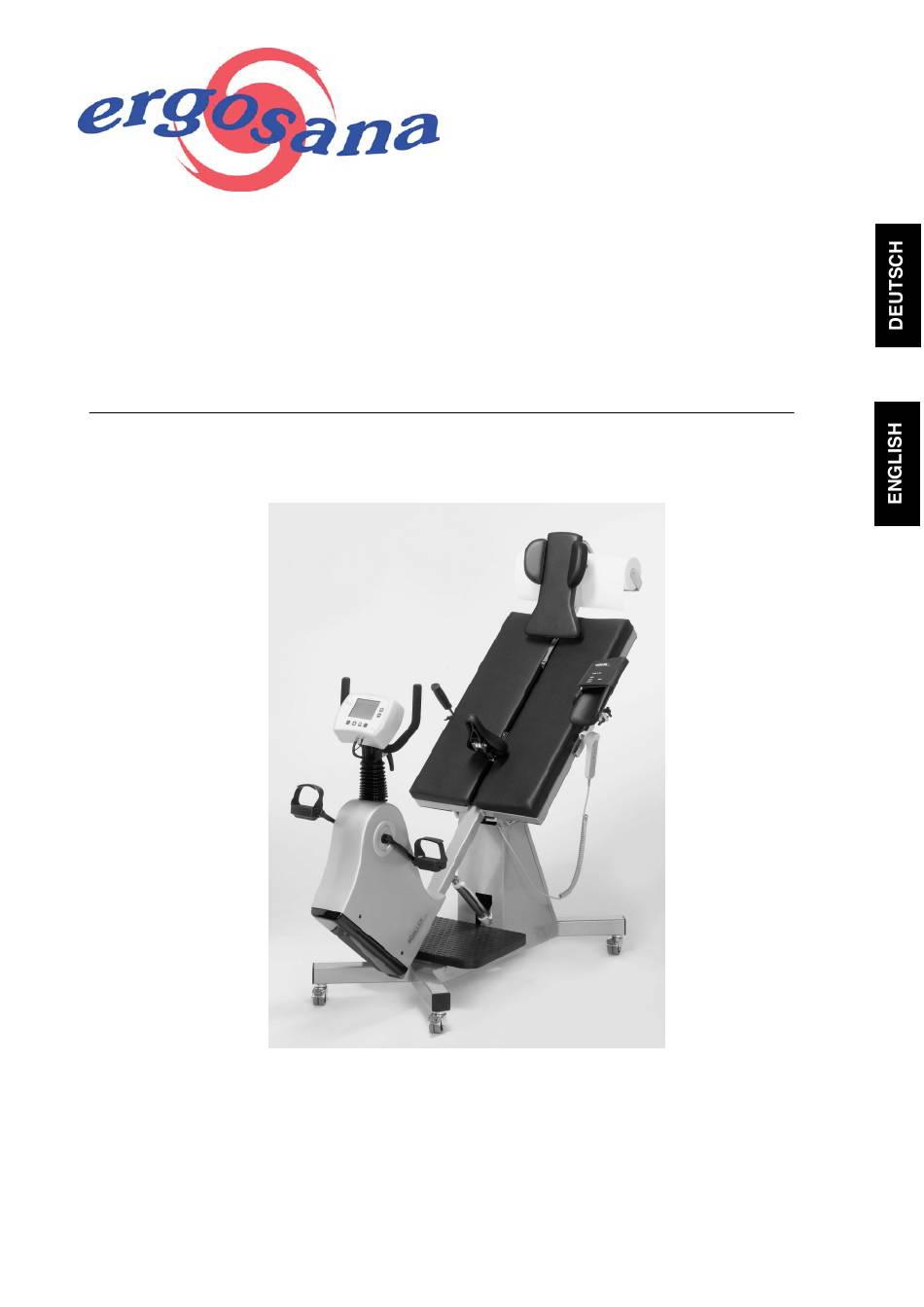

- Page 1 Sicherheitsliege–Halbliegeergometer Sana couch 150 / 250 L und Stress-Echo-Sicherheitsliege Sana cardio 150 / 250 SE Gebrauchsanweisung Artikel Nr.: 2.520027 Rev.:e...
- Page 2 Sana couch 250 L und Sana cardio 250 SE CE-Konformitätserklärung Die Firma ergosana GmbH erklärt hiermit, dass die Produkte des Ergometersystems Sana couch 150 / 250 L und Sana cardio 150 / 250 SE nach den einschlägigen Bestimmungen der EG- Richtlinie 93/42/EWG entwickelt und gefertigt wurden.
-
Page 3: Table Of Contents
Sana couch 250 L und Sana cardio 250 SE Inhaltsverzeichnis Allgemeines 1.1 Bestimmungsgemäße Verwendung und Anwendungsbereich ...... 4 1.2 Kontraindikationen................4 1.3 Merkmale ................... 4 1.4 Schulung.................... 4 1.5 Wartung und Pflege ................4 Produktbeschreibung 2.1 Bestandteile des Geräts ................ 5 2.2 Zubehör ..................... -
Page 4: Allgemeines
Sana couch 250 L und Sana cardio 250 SE Allgemeines Das Liege-/Halbliege-Sicherheitsergometer Ergometersystems Sana couch 150 L / 250 L und die Stress-Echo Liege Sana cardio 150 SE / 250 SE sind Hochleistungsergometer modernster Bauart. Die Typen mit der Bezeichnung Sana couch 250 L und Sana cardio 250 SE sind zusätzlich mit einem Blutdruckmessmodul ausgestattet. -
Page 5: Produktbeschreibung
Sana couch 250 L und Sana cardio 250 SE Produktbeschreibung Bestandteile des Geräts 1. Papierrolle 2. Blutdruckmanschette für 250 SE 3. verstellbare Armauflage für 250 SE 4. Fernbedienung 5. Liegefläche 6. Trittplatte 7. Fahrwerk mit blockierbaren Schwerlastrollen 8. Verbindung zum Blutdruckanschluss für BP/SL 9. -
Page 6: Technische Daten
Sana couch 250 L und Sana cardio 250 SE Technische Daten Fahrradergometer mit Blutdruckmessung nach DIN 13405 bzw. DIN VDE 0750-238. Bremsprinzip Computergesteuerte Wirbelstrombremse mit permanenter Drehmomentmessung. Die Bremsleistung ist drehzahlunabhängig. (siehe Belastungsgenauigkeit) Leistungsbereich 1 bis 999 Watt Belastungsbereich drehzahlunabhängiger Arbeitsbereich 20 bis 999 Watt Drehzahlbereich 30 bis 130 n/pro min Belastungsgenauigkeit 3% aber nicht kleiner als 3 Watt (im drehzahlunabhängigen Bereich) Belastungsvorgabe 1. -
Page 7: Aufstellung
Sana couch 250 L und Sana cardio 250 SE Aufstellung Aufstellungsort Das Gerät an einem geeigneten Ort aufstellen (siehe Sicherheitshinweise Kapitel 5). Das Gerät darf nicht in nasser, feuchter oder staubiger Umgebung aufbewahrt und betrieben werden. Es ist ebenfalls zu vermeiden, dass das Gerät direkter Sonnenbestrahlung oder anderen Wärmequellen ausgesetzt ist. -
Page 8: Bestandteile Des Geräts
Sana couch 250 L und Sana cardio 250 SE Bestandteile des Geräts Anzeige Der Anzeige ist mit zwei Einstecklaschen auf der Oberseite des Anzeigehalters befestigt. Im Normalbetrieb soll die Anzeigeseite dem Untersucher zugewandt sein. Es ist aber für Sonderanwendungen wie Patiententraining usw. auch möglich, den Kopf um 180 Grad zu drehen, damit der Proband die Bedienelemente erreichen kann und das Display einsehen kann. -
Page 9: Bedientasten Und Anzeige
Sana couch 250 L und Sana cardio 250 SE 4.2.2 Bedientasten und Anzeige An der Frontseite des Anzeige befindet sich ein grafikfähiges LCD Display mit 320x240 Bildpunkten und einer Sichtfläche von 100 mm x75 mm. Es wird abgedeckt von einer Folientastatur mit Sichtfenster. -
Page 10: Sprachauswahl
Sana couch 250 L und Sana cardio 250 SE 4.2.3 Sprachauswahl Die Menuesprache im Display ist auf „deutsch“ voreingestellt. Möchten Sie dies ändern, mit Cursortaste „ab“ den Menuepunkt „Einstellungen“ anwählen und mit Taste „OK“ bestätigen. Im Menue „Einstellungen“ mit Cursortaste „ab“ den Menuepunkt „Sprache“ anwählen und mit „OK“... -
Page 11: Fernbedienung
Sana couch 250 L und Sana cardio 250 SE Fernbedienung Zur schnellen und einfachen Verstellung der Liegefläche, der Sitzauflage und der Kopfstütze wurde ein Fernbedienungshandgriff gewählt, mit welchem diese Positionen auf Knopfdruck motorisch verstellt werden können. Dadurch wird die richtige Platzierung des Probanden auf der Liege sehr einfach. - Page 12 Sana couch 250 L und Sana cardio 250 SE Zusatzanleitung zur Stress Echo Liege Die Liegefläche der Stress Echo Liege ist gegenüber einem normalen Liegeergometer stufenlos um 45 Grad nach links kippbar. Dadurch platziert sich das Herz in einer für die Ultraschall- untersuchung unter Bewegungsbedingungen vorteilhaften Lage.
-
Page 13: Sicherheitshinweise
Bei Kopplung von mehreren Geräten besteht die Gefahr dass sich die Ableitströme summieren. Zur Sicherung des Patienten ist die Schnittstelle RS 232, über welche mit anderen Geräten kommuniziert werden kann, galvanisch getrennt. Externe Geräte dürfen nur mit den von ergosana gelieferten Schnittstellenkabeln verbunden werden. Tragbare Kommunikationsgeräte, HF-Funkgeräte sowie Geräte mit dem Symbol (nicht ionisierende elektromagnetische Strahlung) können sich auf die Funktion des Geräts auswirken... -
Page 14: Inbetriebnahme
Reaktion des Kreislaufsystems auf die zunehmende Belastung zu erkennen. Dazu hat ergosana ein äußerst präzises und störunanfälliges Blutdruckmesssystem entwickelt, welches in diesem Ergometer eingebaut ist. Es handelt sich dabei um ein sog. Indirektes Verfahren zur Blutdruckmessung. Zusammen mit mehreren anderen zur richtigen Messung entscheidenden Parametern wird das Korotkoffsche Geräusch aufgezeichnet, welches beim... -
Page 15: Anlegen Der Manschette Für 250 Se
Sana couch 250 L und Sana cardio 250 SE Anlegen der Manschette für 250 SE Das Mikrofon wird so plaziert, daß es auf der Arteria Brachialis, der dicksten Armarterie liegt. Die Lage des Mikrofons in der Manschette ist durch eine rote Stofffahne gekennzeichnet. Die idealste Stelle zur Mikrofonanlage befindet sich ca.2 Zentimeter oberhalb des Ellenbogengelenks an der Arminnenseite unterhalb des Bizeps. -
Page 16: Ergometrie
Sana couch 250 L und Sana cardio 250 SE Ergometrie In diesem Kapitel wir die Ergometrie mit dem internen Programm des Ergometers beschrieben. Programmierung der automatischen Lastprogramme Nach dem Einschalten des Ergometers wird im Display das folgende Textfeld aufgebaut: Der Programmpunkt „Programm starten„ ist schwarz hinterlegt, d.h. er ist aktiv und man könnte direkt von hier aus ein Lastprogramm auswählen und die Ergometrie starten. - Page 17 Sana couch 250 L und Sana cardio 250 SE Es öffnet sich das Programmauswahlmenue. Die Belastungsprogramme 1-5 werden nach den Vorgaben der genormten Ergometrie, oder nach eigenen Vorgaben so programmiert, dass die verschiedenen Patientengruppen auf Knopfdruck mit dem richtigen Programm bedient werden können. Mit der rechten Taste „ok“...
-
Page 18: Empfehlenswerte Einstellungen
Sana couch 250 L und Sana cardio 250 SE Empfehlenswerte Einstellungen Auf die Programme 1 bis 5 können beliebig Werte eingespeichert werden, wie in der nachstehenden Tabelle beispielhaft gezeigt. Programm Anfangs Last Lastanstieg Stufenzeit BD Intervall Erhollast Nummer [Watt] [Watt] [min] [min] [Watt]... -
Page 19: Remotebetrieb
Danach muss im selben Menue unter „Befehlssatz“ das passende Übertragungsprotokoll gewählt werden. Unter der Einstellung P 10 ist der sogenannte „ergoline- Betriebsmode“ abgelegt. Unter ergosana finden Sie unser eigenes Übertragungsprotokoll. Besorgen Sie sich die Informationen über Schnittstelle und den benötigten Befehlssatz in den Betriebsdaten des „Mastergeräts“. -
Page 20: Trainingsprogramm (Optional)
Sana couch 250 L und Sana cardio 250 SE Trainingsprogramm (Optional) Voraussetzung zur Verwendung des Trainingsprogramms ist ein im Messkopf eingebauter Empfänger für Pulssignale (System Polar). Dieser kann beim Kauf des Geräts bestellt, oder auch später nachgerüstet werden. Der Proband trägt einen Sendergürtel, der auf der Haut unterhalb der Brust angelegt wird. Die Reichweite der Signale die vom Sendergürtel ausgestrahlt und im Messkopf empfangen werden beträgt ca. - Page 21 Sana couch 250 L und Sana cardio 250 SE Das Trainingsprogramm im Menü Programme starten mit der Auswahl Training starten. Herzfrequenzverlauf. Die HF wird in der Trainingsphase (TP) immer auf der eingestellten Frequenz gehalten. Lastanstieg 10Watt / min bis zum erreichen der Ziel- HF oder der eingestellten Zeit Aufwärmphase 1 mit...
-
Page 22: Wartung Und Störungsbehebung
Sana couch 250 L und Sana cardio 250 SE Wartung und Störungsbehebung Messtechnische Kontrollen Die messtechnischen Kontrollen sind in Abständen von 24 Monaten an den Geräten durchzuführen. Dabei sind folgende Arbeiten zu verrichten: 1. Kontrolle des mechanischen Gesamtzustandes Ergometers, inklusive der Linearmotoren und Hubspindeln 2. -
Page 23: Elektromagnetische Störung Beheben
Sana couch 250 L und Sana cardio 250 SE Elektromagnetische Störung beheben Das Gerät darf nur in der folgenden elektromagnetischen Umgebung betrieben werden: Hochfrequenz Aussendungen nach CISPR 11, Gruppe 1, Klasse B. Gruppe 1 heisst, dass das Ergometer HF-Energie ausschliesslich zu seiner internen Funktion verwendet. -
Page 24: Prüfen Und Einstellen Der Netzspannung
Nur durch Sicherungen desselben Typs mit denselben elektrischen Daten ersetzen also, 2 x 1,25 AT für 230 V, oder 2 x 2,5 AT für 110 V. Entsorgung Geräte die nicht mehr verwendet werden können an ergosana zur Entsorgung zurückgeschickt werden. Es besteht ebenso die Möglichkeit, das Gerät in einer anerkannten Entsorgungsstelle abzugeben. -
Page 25: Anhang
Wattt Technischer Kundendienst und Verkaufsstellen Ergosana Produkte werden als OEM Produkt auch mit anderen Firmenaufdrucken verkauft. Diese Geräte werden in Deutschland ausschliesslich über autorisierte Fachhändler verkauft. Sie sind im Service an unseren Geräten ausgebildet. Wenden Sie sich in Servicefällen an diesen Fachhändler. - Page 26 Sana couch 250 L und Sana cardio 250 SE Artikel Nr.: 2.520027 Rev.:e Seite 26 von 26...
- Page 27 Couch/Semi-Couch Safety Ergometer Sana couch 150 / 250 L and Stress Echo Safety Couch Sana cardio 150 / 250 SE User Guide Article no.: 2.520027 Rev.:e...
- Page 28 Sana couch 250 L and Sana cardio 250 SE CE Conformity Declaration ergosana GmbH herein declares that the products of the ergometer system Sana couch 150 / 250 L and Sana cardio 150 / 250 SE have been designed and manufactured in accordance with the relevant requirements of the EC directive 93/42/EEC.
- Page 29 Sana couch 250 L and Sana cardio 250 SE Table of Contents 1 General....................... 4 Intended use ..................4 Contra-indications ................4 Features..................... 4 Instruction..................4 Maintenance ..................4 2 Product description ..................5 Unit Components ................. 5 Accessories..................5 Potential Equalisation ................
-
Page 30: General
Sana couch 250 L and Sana cardio 250 SE General The couch/semi-couch safety ergometer Sana couch 150 L / 250 L and the stress echo couch Sana cardio 150 SE / 250 SE are state-of-the-art high performance ergometers. The models designated Sana couch 250 L and Sana cardio 250 SE are additionally equipped with a blood pressure measuring module. -
Page 31: Product Description
Sana couch 250 L and Sana cardio 250 SE Product description Unit Components 1. Paper roll 2. Blood pressure cuff for 250 SE 3. Variable armrest for 250 SE 4. Remote control 5. Couch 6. Footboard 7. Running gear with lockable heavy rollers 8. -
Page 32: Technical Data
Sana couch 250 L and Sana cardio 250 SE Technical Data Bicycle ergometer with blood pressure measurement in accordance with DIN 13405/DIN VDE 0750-238. Braking principle Computer-controlled brakes with permanent measurement of torque. Braking performance is independent of revolutions per minute.(see load range precision) Power range 1 till 999 Watts Load range independent rpm range 20 till 999 Watts... -
Page 33: Installation
Sana couch 250 L and Sana cardio 250 SE Installation Location Install the device in a suitable position (refer to safety instructions in section 5). The unit should not be stored or operated in wet, moist or dusty surroundings. Nor should the unit be exposed to direct sunlight or other sources of warmth. -
Page 34: Unit Components
Sana couch 250 L and Sana cardio 250 SE Unit Components Control Panel The control panel is mounted on the upper side of the control panel carrier with two plug-in tabs. During normal operation, the display should be facing the examiner. It is possible to turn the console 180 degrees for special applications such as patient training, etc., so that the patient can reach the control elements and see the display. -
Page 35: Keys And Display
Sana couch 250 L and Sana cardio 250 SE 4.2.2 Keys and Display The LCD with graphics capability, 320 x 240 pixels and a surface of 100 mm x 75 mm is located on the front of the control panel. It is covered by a foil keyboard with a see-through window. The display shows all configuration and operating procedures. -
Page 36: Setting The Language
Sana couch 250 L and Sana cardio 250 SE 4.2.3 Setting the Language The preset menu language is “deutsch”. To change the language, highlight the “Einstellungen” menu option using the "ab” arrow, and confirm with “OK”. In the “Einstellungen” menu, select the “Sprache” option and confirm with “OK”. Then select the desired language using the “auf”... -
Page 37: Remote Control
Sana couch 250 L and Sana cardio 250 SE Remote Control For the quick and easy variation of the couch, the saddle and headrest are operated using a push-button remote control. With this, the correct position for the patient can be found very easily. The top two buttons (1) control the couch’s slope. - Page 38 Sana couch 250 L and Sana cardio 250 SE Additional Instructions for the Stress Echo Couch In contrast to an ordinary couch ergometer, the couch of the stress echo ergometer can be tilted infinitely by up to 45 degrees to the left. By this, the heart is brought into a suitable position for ultra-sound examinations during exercise.
-
Page 39: Safety Precautions When Operating With Other Devices
The RS-232 interface, which can be used for communication with other devices, is isolated to ensure the patient’s safety. External devices may only be connected with the interface cables supplied by ergosana. Portable communication devices, HF radios and devices labelled with the symbol (non-ionic electromagnetic radiation) can affect the operation of this device (see section 8.4). -
Page 40: Initial Operation
For this purpose, ergosana has developed an extremely accurate blood pressure measuring system that is not susceptible to interference. It has been integrated into this ergometer and uses a so-called indirect method of blood pressure measurement. -
Page 41: Applying The Cuff (250 Se)
Sana couch 250 L and Sana cardio 250 SE Applying the Cuff (250 SE) The microphone is positioned so that it lies on the brachial artery, the largest arm artery. The location of the microphone in the cuff is marked with a red fabric tag. The ideal location for the microphone is approx. -
Page 42: Ergometry
Sana couch 250 L and Sana cardio 250 SE Ergometry This section describes ergometry with the internal ergometer software. Defining the Automatic Load Programs The following text field appears in the ergometer after it is switched on: The menu item “Start ergometry” is highlighted with a black bar. This means the item is activated. It is possible to select an exercise program directly from here and begin ergometry. - Page 43 Sana couch 250 L and Sana cardio 250 SE The program selection menu appears. The exercise programs 1–5 are set according to the parameters of standardised ergometry or according to individual parameters in such a manner that the correct programs for the different patient groups can be called up at the touch of a button.
-
Page 44: Recommended Settings
Sana couch 250 L and Sana cardio 250 SE Recommended Settings An unlimited number of values can be saved in the programs 1 to 5, as shown in the examples below: Program Initial load Increase in Stage time BP interval Recovery load load number... -
Page 45: Remote Operation
“Instruction Set“. The so-called "ergoline operating mode" is stored under the setting P 10. Our own transmission protocol is located under “ergosana”. Information on interface and instruction set can be obtained from the operating data of the master unit. -
Page 46: Training With Constant Heart Rate (Pulse-Steady-State)
Sana couch 250 L and Sana cardio 250 SE The patient wears a transmitter belt, which is positioned on the skin below the chest. The effective radius of the signals transmitted by the belt and received in the control panel is approx. 70 cm. Please note that if the skin is dry, contact problems may occur between the belt and the skin at the beginning of the training. - Page 47 Sana couch 250 L and Sana cardio 250 SE Starting the Training Program in the Menu Start program > Training. Heart rate progress. The HR is kept on the preset level during the training phase (TP). Load increase by 10 watts/min up to the target HR or until the set time has elapsed Warming-up phase 1 with...
-
Page 48: Maintenance And Fault Clearing
Sana couch 250 L and Sana cardio 250 SE Maintenance and Fault Clearing 8.1 Measurement Check The unit’s measuring technology should be checked every 24 months. The following checks should be performed in the process: 1. Check of the ergometer's overall mechanical condition including linear motors and lifting spindles 2. -
Page 49: Repairing Electromagnetic Disorders
Sana couch 250 L and Sana cardio 250 SE Repairing Electromagnetic Disorders The unit is only designed for operation in the following electromagnetic environment: Radio frequency emission according to CISPR 11, group 1, class B. Group 1 means that the ergometer exclusively uses HF energy for its internal function. This makes its HF emission very low and unlikely to disturb electronic devices in the vicinity. -
Page 50: Checking And Setting The Supply Voltage
2 x 2.5 AT for 110 V. Disposal Information Devices that are no longer usable can be returned to ergosana for disposal. Alternatively, the device can be taken to an approved disposal location. The device's control console contains a buffer battery, which must be disposed of separately. -
Page 51: Appendix
Technical Customer Service and Sales Locations ergosana products are also sold as OEM products with other brand names. These devices are exclusively sold by authorised agents. The agents are trained in the service of our devices. Please contact one of these specialist dealers if your unit requires servicing. - Page 52 Sana couch 250 L and Sana cardio 250 SE Notice Article no.: 2.520027 Rev.:e Page 26 of 26...
