Expolite TourROD RGB MK2 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TourROD RGB MK2
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led25551
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-16-41
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TourROD RGB MK2 and is the answer not in the manual?

Questions and answers

Related Manuals for Expolite TourROD RGB MK2

Summary of Contents for Expolite TourROD RGB MK2

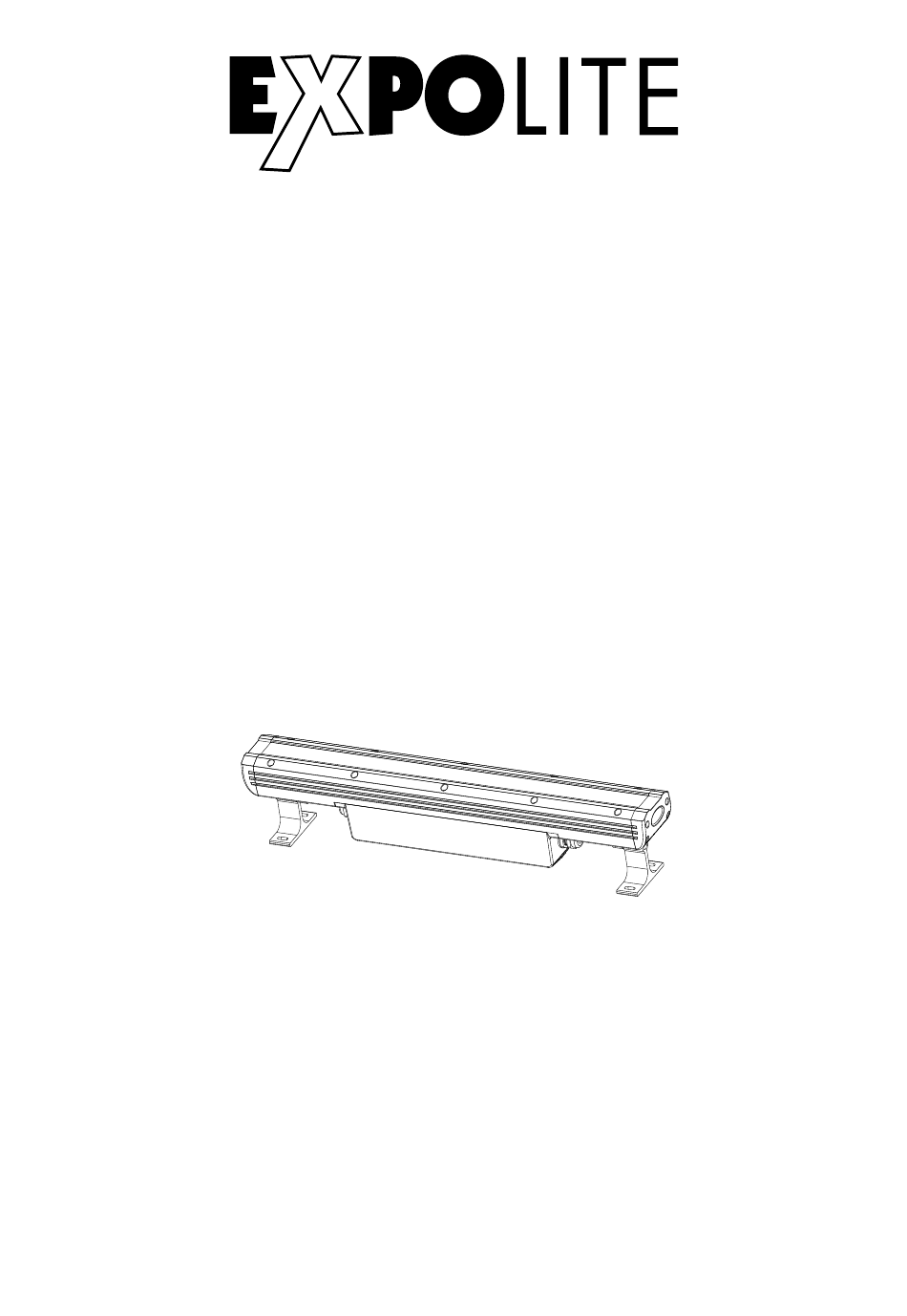

  • Page 1 TourROD RGB MK2 Bedienungsanleitung User Manual Art.Nr.: led25551 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-16-41...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    - Expolite TourROD RGB MK2 - Anschlusskabel für Spannungsversorgung - Infrarot-Fernbedienung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-03...

  • Page 4: Technische Daten

    < 80% Schutzklasse IP 65 Gehäuse Aluminiumdruckguss Gehäuse LEDs 54x 1W RGB SMD Abstrahlwinkel 60°x10° Steuerung DMX512 / IR-Fernbedienung / RDM DMX-Kanäle 3 - 13 (3/5/8/13) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. D-04...

  • Page 5: Abmessungen

    Abmessungen 395,00 53,00 D-05...

  • Page 6: Installation

    Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
  • Page 7 DMX-Verbindung Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden. Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen. Addr.(Nx1)+1 Addr.(Nx2)+1 DMX Addr.1 ... . DMX512 CONTROLLER D-07...

  • Page 8: Bedienung Über Ir-Fernbedienung

    Bedienung über IR-Fernbedienung Ein-/Ausschalter. SLAVE Wenn der Knopf „DMX“ gedrückt wird, AUTO AUTO SPEED kann die DMX-Adresse eingestellt werden. SOUND SOUND Wird der Knopf 2x gedrückt, kann der Kanalmodus ausgewählt werden. STROBE DOWN Wählt zwischen Master- und Slave-Mode. SLAVE AUTO AUTO Auswahl der Automatikprogramme.

  • Page 9: Bedienung Über Gerätedisplay

    Bedienung über Gerätedisplay Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen MENU UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste ENTER DOWN Menüstruktur MENU DMX ADDRESS PERSON 001 - 512 HSIC CHANNELS MOD PERSON...
  • Page 10 DMX-Adresse einstellen MENU DMX ADDRESS PERSON HSIC 001-512 Im Menü wird im Punkt DMX ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU CHANNELS MOD HSIC 03CH PERSON HSIC 05CH HSIC 08CH HSIC 13CH...
  • Page 11 Slave-Modus auswählen MENU SLAVE MODE PERSON HSIC SLAVE Im Menü SLAVE MODE kann das Gerät in den Slave-Modus versetzt werden. In diesem Modus wird das Gerät von einem Master-Gerät gesteuert. Verhalten bei fehlerhaftem DMX-Signal einstellen MENU DMX STATE PERSON DMX HOLD HSIC BLACKOUT HSIC...
  • Page 12 REMOTE: aktiviert (ON) oder deaktiviert (OFF) die Möglichkeit das Gerät über die mitgelieferte Fern- bedienung zu steuern. Display: stellt die Dauer der aktiven Displaybeleuchtung nach der letzten Eingabe ein. 30S bedeutet, dass sich das Display nach 30 Sekunden ausschaltet, ON bedeutet, dass das Display durchgehend leuchtet.

  • Page 13: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (3-/5-/8-/13-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 14 08CH 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue Strobe No Strobe 10-255 Strobe (Slow to fast) Colour Macro No Function 10-174 Static colours 175-189 3200K 190-204 5600K 205-219 6500K 220-234 8500K 235-249 10000K 250-255 Default Auto 0-20 No Function 21-30 Auto 1 31-40...
  • Page 15 13CH 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine Strobe No Strobe 10-255 Strobe (Slow to fast) Colour Macro No Function 10-174 Static colours 175-189 3200K 190-204 5600K 205-219 6500K...
  • Page 16 - Expolite TourROD RGB MK2 - Power connection cable - Infrared remote control - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-16...

  • Page 17: Product Information

    Protection IP 65 Housing Die-cast Aluminium LEDs 54x 1W RGB SMD Optics 60°x10° Control DMX512 / IR-Fernbedienung / RDM DMX-Channels 3 - 13 (3/5/8/13) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. E-17...

  • Page 18: Dimensions

    Dimensions 395,00 53,00 E-18...

  • Page 19: Installation

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Page 20: Operation With Remote Control

    Operation with Remote Control Power on/off button. SLAVE If the DMX button is pressed once, the dmx- AUTO AUTO SPEED address can be set. If the button is pressed SOUND SOUND twice, the channel mode can be chosen. STROBE DOWN Chooses between Master- and Slave-Mode.

  • Page 21: Operation Via Display

    Operation via Display Display Operation MENU - Button: Return to previous menu ENTER - Button: Enter currently selected menu MENU UP - Button: Scroll Up, Increase value Scroll down, Decrease value DOWN - Button: ENTER DOWN Menu Map MENU DMX ADDRESS PERSON 001 - 512 HSIC...
  • Page 22 Setting DMX-Address MENU DMX ADDRESS PERSON 001 - 512 HSIC The DMX start address of the fixture is set in the menu DMX ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU CHANNELS MOD PERSON HSIC 03CH HSIC 05CH HSIC...
  • Page 23 Setting Slave Mode MENU SLAVE MODE HSIC SLAVE PERSON In the menu SLAVE MODE the fixture can be set into the slave mode. In this mode the fixture is controlled by a master unit on the same dmx-line. Setting DMX Error Response MENU DMX STATE DMX HOLD...
  • Page 24 Key locks: activates or deactivates the password protection of the fixture. If set ON the fixture is password protected when started. 30 seconds after the last setting the menu is locked again. To be able to make changes in the menu the password DOWN - UP - DOWN - UP - ENTER needs to be typed in.

  • Page 25: Using Dmx512 Controller

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are four DMX personalities with 3, 5, 8 and 13 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 26 08CH 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue Strobe No Strobe 10-255 Strobe (Slow to fast) Colour Macro No Function 10-174 Static colours 175-189 3200K 190-204 5600K 205-219 6500K 220-234 8500K 235-249 10000K 250-255 Default Auto 0-20 No Function 21-30 Auto 1 31-40...
  • Page 27 13CH 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine Strobe No Strobe 10-255 Strobe (Slow to fast) Colour Macro No Function 10-174 Static colours 175-189 3200K 190-204 5600K 205-219 6500K...
  • Page 28 © 2019 by Focon Showtechnic Vertriebsgesellschaft mbH...
