Summary of Contents for Fakir prestige AC 90

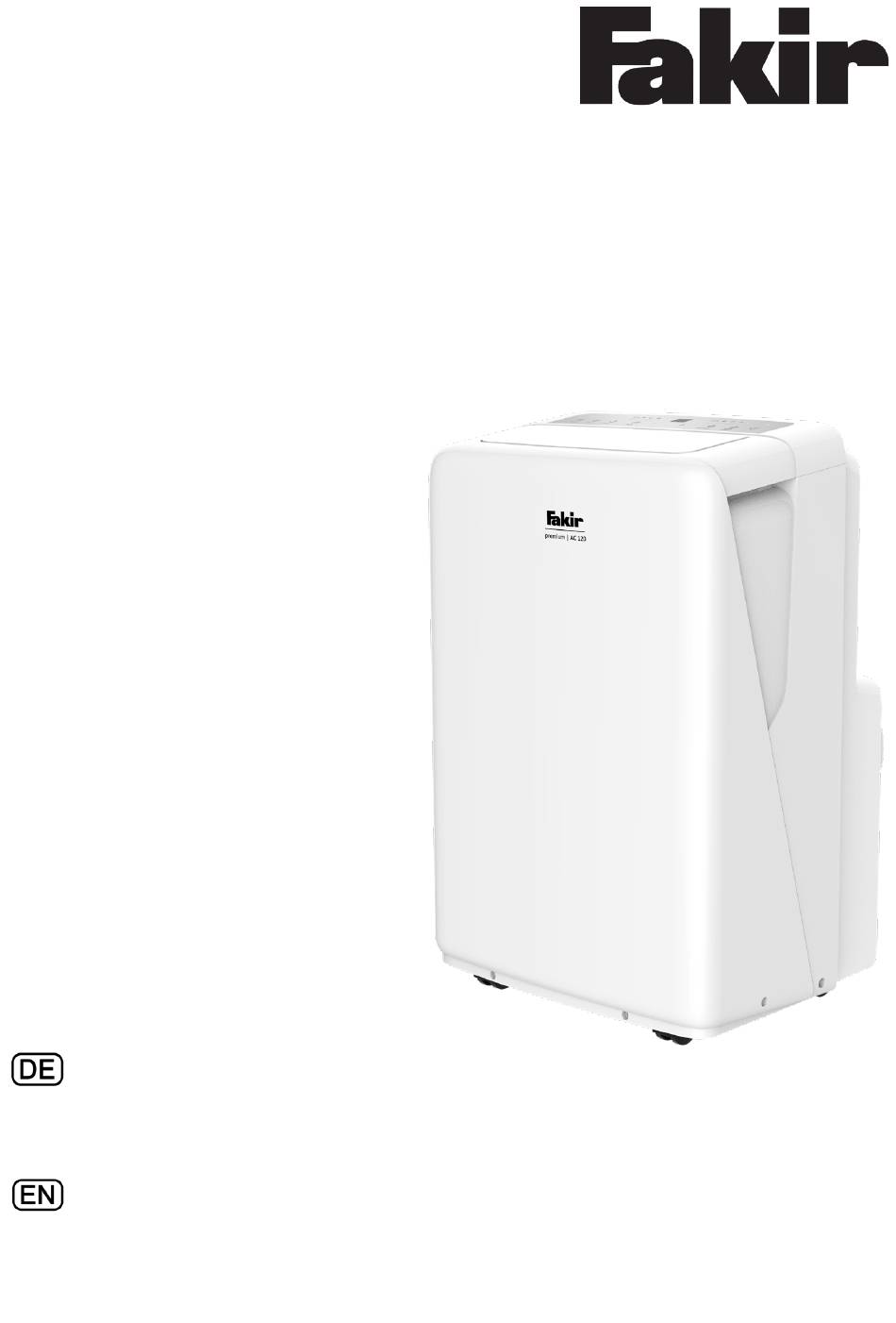

- Page 1 prestige | AC 90 premium | AC 120 Bedienungsanleitung Klimagerät User manual Air Conditioner...
-
Page 2: Table Of Contents
Allgemeines Inhaltsverzeichnis Allgemeines Informationen zur Bedienungsanleitung ..........Haftung ....................Hinweise in der Bedienungsanleitung ............ Sicherheit CE-Konformitätserklärung ..............Bestimmungsgemäße Verwendung ............Bestimmungswidrige Verwendung ............WARNUNG! Kinder ................. Achtung! Entflammbares Kühlmittel ............Achtung! Elektrischer Strom ..............Allgemein ....................Im Gefahrenfall ..................Versand ....................Bei einem Defekt .................. -
Page 3: Allgemeines
Allgemeines Informationen zur Vielen Dank, Bedienungsanleitung dass Sie ein Fakir Klimagerät gewählt haben. Es wurde entwickelt und hergestellt,um Ihnen über viele Jahre einen störungsfreien Betrieb zu leisten. Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Gerät ermög- lichen. -
Page 4: Sicherheit
2011/65/EU „RoHS-Richtlinie” und 2009/125/EG „Ökodesign-Richtlinie“. 2010/30/EU „Energieverbrauchskennzeichnung“ Das Gerät trägt auf dem Typenschild die CE-Kenn- zeichnung. Fakir behält sich Konstruktions- und Ausstattungs- änderungen vor. Bestimmungsgemäße Das Klimagerät darf nur im Haushalt und kleineren Verwendung Büroräumen bis maximal 80 m3 eingesetzt werden. -
Page 5: Warnung! Kinder
Sicherheit WARNUNG! Kinder • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. - Page 6 Sicherheit • Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder ins- talliert ist.
-
Page 7: Achtung! Entflammbares Kühlmittel
Sicherheit WARNUNG! Entflammbares Kühlmittel R290. • Die Raumgröße muss mindestens 12 m² betragen. • Aufnahmemenge max. 250 g. • Versuchen Sie nicht, den Kühlprozess zu beschleunigen oder frostige Teile zu reinigen. • Bohren oder brennen Sie auf keinen Fall das Klimagerät an und überprüfen Sie die Leitungen auf Schäden. -
Page 8: Allgemein
Sicherheit • Allgemein • Keine Finger oder Gegenstände in die Lufteintrittsschlitze Luftaustrittsschlitze stecken. • Richten Sie den kalten Luftstrom nicht direkt auf den Kör- per, dies kann gesundheitliche Probleme hervorrufen. • Gerät soll möglichst aufrecht transportiert werden. Nach dem Transport mindestens eine Stunde Standzeit vor Inbe- triebnahme einhalten. -
Page 9: Versand
Geräte/Modell Bezeichnung bereit halten. Diese An- gaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir Ersatzteile eingesetzt wer- den. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für... -
Page 10: Überblick
Überblick Lieferumfang / Produktbeschreibung Ansicht Rückseite Abb. ähnlich Vorderseite: 1. Luftauslass 2. Frontgehäuse 3. Bedienfeld 4. Tragegriff (beidseitig) 5. Luftauslass hinten Adapter A, Abluft- Rückseite: schlauch, Adapter B 6. Tragegriff (Fenster) 7. Wasserablauf (Modellabh.) 8. Luftauslass Fensterschie- 9. Netzsteckeraufbewahrung 10. Pumpenablauf Schrauben 11. -
Page 11: Technische Daten / Energiewerte
Überblick Technische Daten Modell prestige | AC 90 premium | AC 90 Artikelnummer 67 46 006 67 48 006 Nennspannung 220-240 V/50 HZ 220-240 V/50 HZ Nenn-Kühlleistung 2.6 kW 3,4 kW Leistungsaufnahme 0,92 kW 1,28 kW Leistungsaufnahme gesamt 1,05 kW 1,45 kW Energieeffizienzklasse Energieverbrauch... -
Page 12: Auspacken
Vor Inbetriebnahme / Montage Auspacken Packen Sie das Gerät aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit (siehe Lieferumfang). Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. Hinweis! Bewahren Sie die Verpackung zur Aufbewahrung und für spätere Transporte auf (z.B. - Page 13 Montage Verbinden Sie den Abluftschlauch mithilfe des Adapter A mit dem Luftauslass auf der Rückseite des Gerätes. Anschließend können Sie entweder den Fen- steradapter (Abb. 1) oder Wandadapter (Abb. 2) am äußeren Ende anbringen. oder oder (Fenster) (Wand) Installation mit Verbinden Sie Adapter B (flache Öffnung vorne) mit Fensteradapter der Fensterschiene, die Sie zuvor im Fensterrahmen...
-
Page 14: Bedienfeld / An/Aus / Swing
Montage / Bedienung Wasserablauf Für den Entfeuchtermodus entfernen Sie den unteren Ablaufstopfen (A) von der Rückseite des Gerätes und verbinden Sie den Ablaufschlauch mit der Öffnung. Platzieren Sie das andere Ende an einen Wasserab- lauf oder einen geeigneten Eimer. Hinweis! Stellen Sie sicher, dass sich am Ablaufschlauch kein Leck befindet und sich keine Knicke bilden. -
Page 15: Bedienung
Bedienung Timer (2) Drücken Sie die Timer-Taste und das Symbol leuchtet auf. Stellen Sie mit den - und + Tasten die gewün- schte Zeit ein. 5 Sek. nach dem Einstellen der Zeit ohne weitere Be- dienung wird die Timerfunktion automatisch aktiviert. Wenn Sie die Timer-Taste drücken und 5 Sekunden lang keine Einstellung vorgenommen wird oder die eingestellte Zeit auf “0”... -
Page 16: Temperatur / Ventilatorgeschwindigkeit / Filter Reset
Bedienung - und + (5) Temperatureinstellung und -anzeige: Mit diesen Tasten können Sie die Temperatur im Bereich von 16 °C (60 °F) bis 32 °C (90 °F) einstellen. Drücken Sie + und - für 3 Sek. gleichzeitig und die Anzeige wechselt von Celsius zu Fahrenheit. - Im Kühl- oder Heizmodus, wenn Sie die + oder - Tasten drücken, wird die eingestellte Temperatur angezeigt und angepasst. -
Page 17: Fernbedienung
Fernbedienung Hinweis! Wenn die Stromversorgung unterbrochen wird, startet sich das Gerät im zuletzt eingestellten Modus neu, sobald es wieder mit dem Netz verbunden ist. Der Kompressor läuft nach ca. 4 Minuten wieder an. Fernbedienung Entfernen Sie die Abdeckung auf der Rückseite der Fernbedienung. -
Page 18: Temperaturwahl / Mode / Sleep / Swing / Kindersicherung / °C/F
Fernbedienung Temperaturwahl Tasten „+“ und „-“: + und - Mit diesen Tasten können Sie die Temperatur im Bereich von 16 °C (60 °F) bis 32 °C (90 °F) einstellen. Die Anzeige im Display ändert sich entsprechend. MODE Mit dieser Taste wählen Sie die gewünschte Betriebs- art. -
Page 19: Reinigung Und Wartung
Reinigung und Wartung Reinigen Warnung! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit Reini- gung und Wartung beginnen. So verhin- dern Sie, dass das Gerät versehentlich eingeschaltet wird. Achtung! Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese wür- den das Gehäuse beschädigen. -
Page 20: Ablassen Des Kondenswassers
Reinigung und Wartung Ist der Wasserbehälter voll, erscheint die Meldung Ablassen des P1. Um das Wasser abzulassen, folgen Sie bitte den Kondenswassers folgenden Schritten: Rollen Sie das Gerät nach dem Ausschalten vorsichtig zu einem Abfluss, entfernen Sie den Stopfen und lassen Sie das Wasser ab. -
Page 21: Hilfe Bei Störungen
(Diese Angaben finden Sie auf dem Typenschild des Gerätes.) oder die 7-stellige Ersatzteil-Nummer bereit halten. Achtung! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Ori- ginal-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. - Page 22 Hilfe bei Störungen Fehler Mögliche Ursache Abhilfe Gerät läuft nicht. Stecker nicht eingesteckt. Stecker einstecken. Gerät nicht eingeschaltet. Gerät einschalten. Steckdose führt keinen Andere Steckdose verwen- Strom. den. Einschalt-Timer ist gesetzt. Timer ausschalten. Stromkabel ist beschädigt. Gerät zur Reparatur brin- gen.
-
Page 23: Entsorgung
Entsorgung Wenn das Gebrauchsende des Klimagerätes erreicht ist, insbe- sondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land gelten- den Umweltvorschriften. -
Page 24: Garantie
Garantie Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2. -
Page 25: Notizen
Notizen... - Page 28 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 © 2019 Fakir Hausgeräte GmbH Änderungen vorbehalten www.fakir.de Subject to revision info@fakir.de 67 46 994- 9911 de...
- Page 29 prestige | AC 90 premium | AC 120 User manual Air Conditioner...
- Page 30 General Table of Contents General General ....................Information on the manual ..............Liability ....................Notices in the user manual ..............Safety Warnings CE Declaration of Conformity ..............Intended Use ..................Using against instructions ..............WARNING! Children ................Attention! Electrical current ..............Attention! Flammable Refrigerant ............
-
Page 31: General
General Information on the Thank you for choosing a Fakir Air Conditioner. manual It was designed andconstructed for many years of trouble-free operation. These operating instructions are intended to enable thesafe and proper handling and operation of the appliance. Read these operating instructions carefully before using the appliance for the first time. -
Page 32: Safety Warnings
2001/95/EG “General product safety”, 2011/65/EU “RoHS Directive”, 2009/125/EG “Eco-design Directive”. This appliance bears the CE-Mark on the rating plate. Fakir reserves the right to change the design and equipment. Intended Use This Air Conditioner may only be used for houshold or small offices with max. -
Page 33: Warning! Children
Safety Warnings WARNING! Children • This appliance may be used only by children from the age of 8 years and over, persons with limited physical, sensory or mental capacities or by persons lacking in experience and / or knowlegde, if they will be supervised, or they have been properly instructed with regard to safe use of the appliance and they are aware of the possible resulting risks. -
Page 34: Attention! Electrical Current
Safety Warnings • Children older than 3 years and younger than 8 years shall not plug the appliance to the electrical outlet, adjust the ap- pliance, and do not perform any cleaning or maintenance operations. • The appliance shall not be used without supervision. WARNING! Danger from overheating! Always keep the openings on the appliance free. -
Page 35: Attention! Flammable Refrigerant
• Refrigerant can not charge more than 250 g. • Don‘t use any methods to speed up defrost or clean frosty parts except for particularly recommended by Fakir. • Don‘t pierce or burn the appliance and check the refrigerant pipeline whether be damaged. -
Page 36: Transferring
WARNING! Repairs and maintenance shall be car- ried out only by trained specialists (e.g. an authorized Fakir service center). Use genuine Fakir replacement parts for these procedures. Appliances that are repaired by unauthorized persons or that are not maintained properly pose a risk for the user. -
Page 37: Overview
Overview Scope of delivery Fig. similar Front view: 1. Air outlet 2. Front panel 3. Control panel 4. Carrying handle (both sides) 5. Air outlet (back) Adaptor A, exhaust duct, Rear view: adaptor B (window) 6. Carrying handle (both sides) 7. -
Page 38: Technical Information / Energy Data
Overview Technical information Model prestige | AC 90 premium | AC 90 Article number 67 46 006 67 48 006 Rated voltage 220-240 V/50 HZ 220-240 V/50 HZ Rated cooling capacity 2.6 kW 3,4 kW Rated cooling input 0,92 kW 1,28 kW Max. -
Page 39: Assembly
Assembly Unpacking Unpack the appliance and check the contents for completeness (see „scope of delivery“). If you notice any transportation damage, please con- tact your dealer immediately. Note! Keep the packaging material for storage or transfer of the appliance (e.g. changing household, service ope- rations). - Page 40 Assembly Connect the exhaust duct to the air outlet connector on the back of the unit. Slide in the adaptor A down- wards until it is locked in place. Install window adaptor B (Fig. 1) or wall adaptor C (Fig. 2) onto the exhaust duct.. Window Wall Install the exhaust duct...
-
Page 41: Display / Control Panel / On/Off / Swing
Assembly / Operation Water drainage During dehumidifying mode, remove the upper drain plug (A) from the back of the unit. Attach the drain hose to the hole and place the other end of the hose in the drainage way or other drain areas. Note! Ensure the hose is secure and there are no leaks or kinks. -
Page 42: Timer / Sleep / Mode
Operation Timer (2) Press the timer button and the timer indicator light illuminates. Press - and + button to select the desired time. After setting time 5 sec. without other operation, the timing function will be initiated automatically. If you press the timer button and there are no oper- ations within 5 sec. -
Page 43: Temperature / Fan Speed / Filter Reset
Operation - and + (5) Temp.indicator: Each time the + or - button is pressed, the setting tem- perature will increase or decrease by 1 °C (1 °F). The setting temperature ranges from 16 °C (60 °F) - 32 °C (90 °F). By pressing + and - button at the same time for 3 seconds, the display will toggle between Celsius and Fahrenheit.- In cooling mode, when + or - button is... -
Page 44: Remote Control
Remote control Remote control Install batteries: Slide open the cover according the direction indicated by arrowhead. Put into two brand new AAA batteries, position the batteries to right electric poles (+/-). Put back the cover. Ensure the remote control is pointed to the signal receiving window, that there is no obstruction in be- tween and the distance is 8 m at the maximum. - Page 45 Remote control Buttons „+“ and „-“: Selection of tem- Press this buttons and you can set the temperature perature range from 16°C (60°F) to 32°C (90°F), Display will change when you touch the button. The mode button enables you to select different ope- MODE ration mode, after each pressing, the operation mode will be changed.
-
Page 46: Cleaning And Maintenance
Cleaning and Maintenance Cleaning WARNING! Switch off and unplug the appliance be- fore cleaning. This will prevent the appli- ance from accidentally being switched on. CAUTION! Do not use cleaning solutions, abrasive cleaners or alcohol. This would damage the housing. The air filters keep many impurities in the air (dust, Cleaning the air filters etc.) back. -
Page 47: Drain Outlet
Cleaning and Maintenance When the water level of the bottom tray reaches pre- Drain outlet determined level, the digital display area shows ”P1”. Carefully move the unit to a drain location, remove the bottom drain plug and let the water drain away. Re- install the bottom drain plug and restart the machine until the P1 symbol disappears. -
Page 48: Troubleshooting
Attention! Repairs and maintenance shall be carried out only by trained specialists (e.g. an authorized Fakir service center). Use genui- ne Fakir replacement parts for these purposes. Appliances that are repaired by unauthorized persons or that are not maintai-... - Page 49 Troubleshooting Problem Probable Cause Remedy Appliance does not Plug is not plugged. Insert the plug. operate Appliance is not switched on. Switch on appliance. No electricity at wall socket. Use other wall socket. Timer is on. Timer switch off. Power cord is damaged. Call service hotline.
-
Page 50: Recycling
Recycling When the cooling fan has reached the end of its service life, especially in the event of malfunctions, render the appliance unserviceable by first unplugging and then cutting the power cord. Dispose of the appliance in accordance with the applicable environmental regulations for your country. -
Page 51: Warranty
Warranty We offer a warranty under the following conditions for this appliance: 1. Your reseller’s residential address / company address shall be located in the EU or the appliance shall be purchased from an authorized reseller in Germa- 2. We guarantee to ensure that you may send the appliance to us free of charge and to repair the faults which have been reported within 24 months due to material or assembly errors that occur within 24 months (12 months for indus- trial and professional uses). - Page 52 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 © 2019 Fakir Hausgeräte GmbH Rights to make changes are reserved. www.fakir.de Subject to revision info@fakir.de 67 46 994 - 9911 en...
