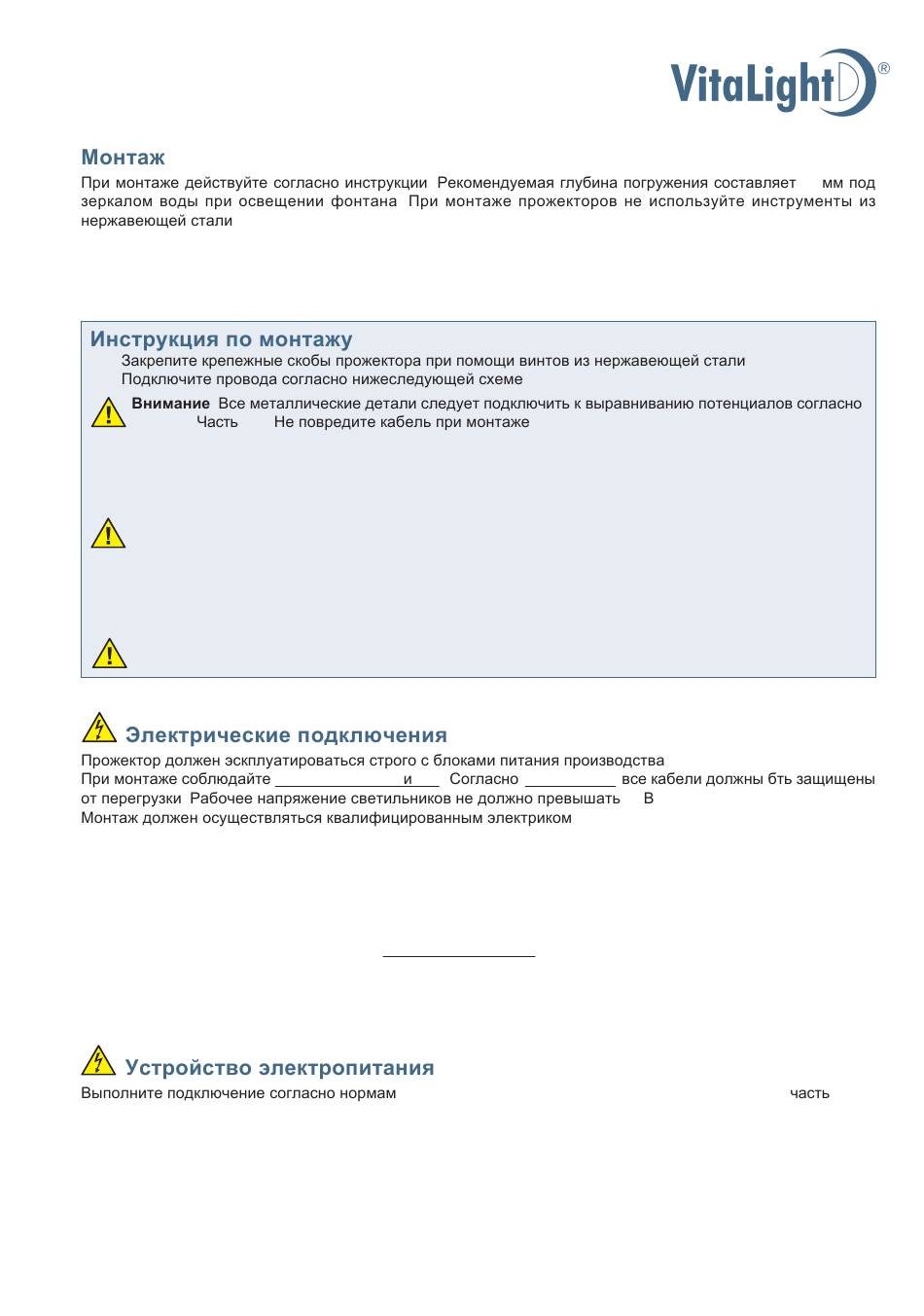

Installation Instruction - VitaLight 3 POWER LED 2.0 User Manual

/ Installation / Installation
.
For the installation and operation follow the applicable safety regulations. Recommended installation depth minimum 30 mm
under the water level for illumination of fountains. While assembling do only use tools made of stainless steel.
Pour installation de ce projecteur subaquatique respecter les normes applicables. La profondeur de montage recommandé est de
30 mm minimum au-dessous du niveau d'eau pour fontaine. Pour le montage n'utiliser que de l'outillage en inox.
1.
2.
:
VDE 0100 702!

Installation instruction

1. Fix the bracket from the floodlight to the mounting surface with stainless steel screws.
2. The connections to the supply unit have to be conducted as specified in the connection diagram.
Attention: All metal mounting parts have to be cross bonded and earthed (closed potential circuit) in an approved
manner! While assembling it has to be assured that the connection cables will not be damaged!
Montage dans le bassin
1. Fixer l'étrier avec des vis inox.
2. Branchement à effectuer suivant le schéma.
Attention: Toutes les pièces à insérer en métal sont à relier au circuit équipotentiel (Conduite en circuit fermé
équipotentiel). Au montage il est essentiel de ne pas blesser le câble du projecteur!
.
The floodlight may only be used in connection with a supply unit from HUGO LAHME.
All construction and cables have to be protected against overloading (provided by customer). Do not exceed the operating voltage
of the lamps (24 V DC).
The installation work has to be conducted by a certified electrician.
Les projecteurs ne doivent être raccordés qu'avec un boîtier d'alimentation de la société HUGO LAHME.
L'installation doit être réalisée suivant la norme C 15-100 VDE 0100-430 disant que tous les câbles sont à protéger contre une
surtension. La tension nominale des sources (24 V DC) est impérativement à respecter.
L'installation doit être effectuée uniquement par du personnel qualifié.
Connection is only to be made at a safety supply unit according to DIN EN 61558/VDE 0570 DIN EN 61347 VDE 0712, VDE 0100
part 410.
Les boîtiers d'alimentation à utiliser sont de sécurité selon les normes DIN EN 61558/VDE 0570, DIN EN 61347 VDE 0712 / VDE
0100 chapitre 410.
Stand 06/2014
.
.
DIN VDE 0100-701 702.
/ supply unit / boîtier d'alimentation
DIN EN 61558/VDE 0570, DIN EN 61347/VDE 0712,VDE 0100
.
!
/electric connection /branchement électrique
VDE 0100-430
24
.
3
a brand of Hugo Lahme GmbH
30
.
HUGO LAHME.
DC.
Art.-Nr.: 578224
410.
