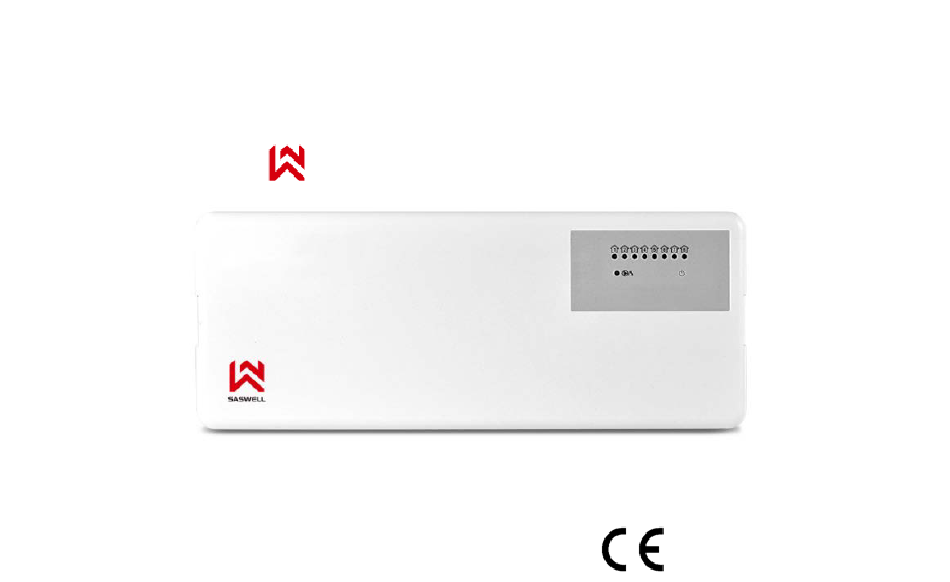

- Page 1 SI | Žična Centralna priključna letev za talno ogrevanje ENG | Wired terminal strip center for underfloor heating SASWELL SCU209LED Uporabniški priročnik User manual...
- Page 2 Compatible models: SAS919WHB-0, SAS908XWHB-7, SAS816WHB-0, SAS920WHL-7, SAS921WHL-7, SAS922WHL-7W-S or newer...
-
Page 3: Si | Navodila Za Uporabo
SI | Navodila za uporabo Žična centralna priključna letev za upravljanje talnega gretja Saswell SCU209LED omogoča upravljanje do 8 termo glav oz. priklopa do 8 žičnih termostatov in je tudi pripravljena za upravljanje ogrevalnega vira ter obtočne črpalke. Navodila za uporabo in vzdrževanje so del splošnih prodajnih pogojev. Pridržujemo si pravico do sprememb detajlov, tehnologije in izvedbe. - Page 4 Za izdelek je bila izdana izjava o skladnosti. Ta in ostala dokumentacija je dostopna na spletni strani www.sen- controls.eu. Proizvajalec izdelka je SASWELL CONTROLS (HONGKONG) LTD. Uvoznik in distributer za Saswell je Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenija...
- Page 5 Lastnosti Specifikacije enote Možnost žičnega priklopa • elektrotermičnih pogonov ter do 8 žičnih Napajanje: AC 100-240V 50/60Hz Temperatura okolice delovanja: od 0°C do 50°C termostatov Skladiščna temperatura: od -10°C do 60°C Vsaka centralna priključna letev ima že • vgrajen modul za vklop/izklop obtočne Dimenzije: 280x110x40mm črpalke in kotla oz.
- Page 6 Namestitev in montaža Pred samo vezavo centralne priključne letve boste morali odpreti ohišje. To storite tako, da na sprednji strani ohišja ob straneh pritisnete zatiča navznoter in previdno odstranite pokrov. Sedaj imate dostop do vezja in opravite želeno vezavo. Ponovno, pred samo nastavitvijo si zopet preberite vsa varnostna opozorila iz izklopite glavno napajanje! Po končani vezavi, namestite zadnji del ohišja s priloženimi vijaki na željeno mesto (stena, …).
- Page 7 Opis priklopov L – Faza N – Nula PE – Ozemljitev W1 do W8 – Oznaka za vejo ogrevanja in priklop termostata R1 do R8 – priklopi za posamezne termo glave S1 – Priklop za obtočno črpalko G1 – Brez napetostni kontakt za priklop ogrevalnega vira Opis sprednjega dela ohišja –...
- Page 8 ENG | User manual Wired terminal strip for underfloor heating Saswell SCU209DE allows you to connect up to 8 wired thermostat and 8 actuators or valves. The SCU209DE also allows you to connect to the heating source and heat pumps for control of your whole heating system.
- Page 9 Declaration of conformity has been issued for the product. This and other documentation is available on the website www.sen-controls.eu. Producer of this product is SASWELL CONTROLS (HONGKONG) LTD. Importer and distributor for Saswell is Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenia...
- Page 10 Features Specifications • 100-240V, AC Can control up to 8 thermo actuators and 8 50/60Hz wired thermostats Power supply • (max load 250V, AC The control centre can also control a 10A) heating source (boiler, …), manifold pumps, Ambient temperature 0°C ~50°C …...
- Page 11 Installation You will need to open the housing before connecting the central terminal strip. To do this, press the pins inwards on the left and right side of the case and carefully remove the cover. Now you have access to the circuit and perform the desired binding.
- Page 12 Connectors and wiring Live Neutral Grounding, Earth L – N – PE – Heating zones W1 do W8 – R1 do R8 – Connectors for each thermal actuators or heating zones S1 – Connector for manifold pump G1 – Volt free contact for connecting a heating source or a boiler, etc… Front side LED indicators For easier use and understanding, the device has an LED indicator on the front side.
