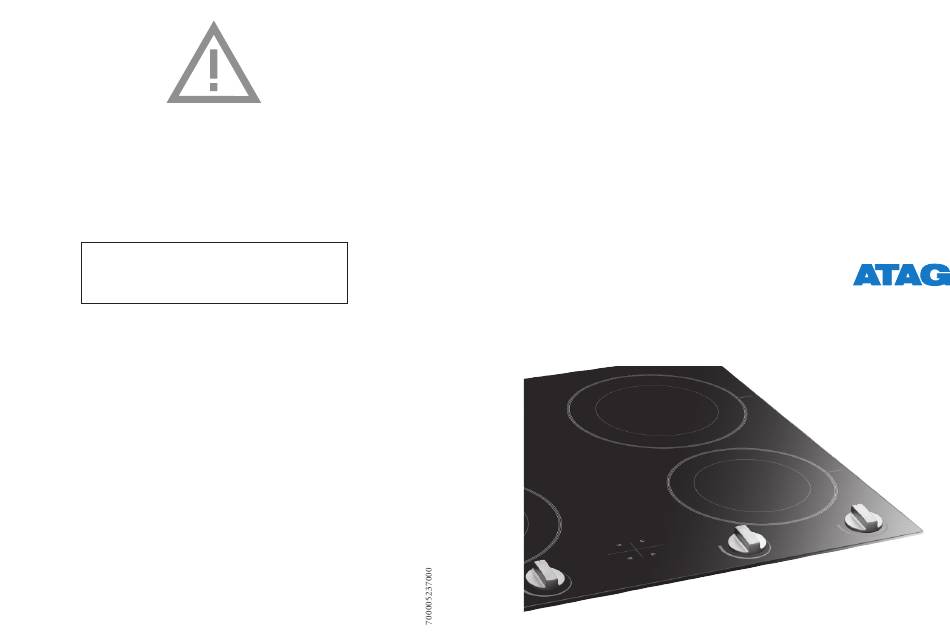

HI4271B
HI6271B
Het toestel-identifi catieplaatje bevindt zich aan de onderkant van het toestel.
Th e appliance identifi cation card is located on the bottom of the appliance.
Plak hier het toestel-identifi catieplaatje.
Handleiding
Manual
Stick the appliance identifi cation card here.
Houd, wanneer u contact opneemt met de serviceafdeling,
het complete typenummer bij de hand.
When contacting the service department,
have the complete type number to hand.
Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.
You will fi nd the addresses and phone numbers of the service organisation on the guarantee card.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HI4271B and is the answer not in the manual?

Questions and answers

Related Manuals for Atag HI4271B

Summary of Contents for Atag HI4271B

  • Page 1 HI4271B HI6271B Het toestel-identifi catieplaatje bevindt zich aan de onderkant van het toestel. Th e appliance identifi cation card is located on the bottom of the appliance. Plak hier het toestel-identifi catieplaatje. Handleiding Manual Stick the appliance identifi cation card here.
  • Page 2 Gebruikte pictogrammen - Pictograms used Belangrijk om te weten Important information...
  • Page 3 HANDLEIDING Inhoud Uw inductiekookplaat Inleiding Beschrijving Veiligheidsvoorschriften Gebruik Even wennen 7 - 8 Pannen 9 - 10 Bediening Instellen 11 - 14 Koken 15 - 16 Onderhoud Reinigen Storingen Algemeen 18 - 19 Installatievoorschrift Algemeen 20 - 22 Elektrische aansluiting 23 - 25 Inbouwen Bijlage...
  • Page 4 UW INDUCTIEKOOKPLAAT Inleiding Deze inductiekookplaat is ontworpen voor de echte kookliefhebber. Koken op een inductiekookplaat heeft een aantal voordelen. Het is comfortabel, omdat de kookplaat snel reageert en ook op een zeer laag vermogen is in te stellen. Dankzij het hoge vermogen gaat het aan de kook brengen zeer snel.
  • Page 5 UW INDUCTIEKOOKPLAAT Beschrijving Kookzone linksvoor 50 - 3000 Watt HI4271B Kookzone linksachter 50 - 1400 Watt Kookzone rechtsachter 50 - 3000 Watt Kookzone rechtsvoor 50 - 1400 Watt Standenindicatie Knop kookzone linksvoor Knop kookzone linksachter Knop kookzone rechtsachter Knop kookzone rechtsvoor 10.
  • Page 6 UW INDUCTIEKOOKPLAAT Veiligheidsvoorschriften Lees de separate veiligheidsvoorschriften voordat u het toestel in gebruik neemt! Temperatuurbeveiliging • Elke kookzone is voorzien van een sensor. Deze sensor controleert ononderbroken de temperatuur van de bodem van de kookpan en van de onderdelen van de kookplaat om elk risico op oververhitting, bij bijvoorbeeld een drooggekookte pan, te vermijden.
  • Page 7 GEBRUIK Even wennen Inductiekoken Inductiekoken is snel In het begin zult u verrast zijn door de snelheid van het toestel. Vooral het op een hogere stand aan de kook brengen gaat zeer snel. Om overkoken of droogkoken te voorkomen, kunt u er het beste altijd bij blijven.
  • Page 8 GEBRUIK Even wennen Werking inductie In het toestel wordt een magnetisch veld opgewekt. Door een pan met een ijzeren bodem op een kookzone te plaatsen ontstaat in de panbodem een inductiestroom. Deze inductiestroom wekt warmte op in de panbodem. Comfortabel De spoel (1) in de De elektronische regeling is nauwkeurig en eenvoudig in te stellen.
  • Page 9 Porselein Geëmailleerde gietijzeren pannen Koper Kunststof Aluminium Voor de automatische kookprogramma’s wordt geadviseerd om de pannen te gebruiken die door ATAG worden aanbevolen (zie ‘www.atagservice.nl’). Let op • Wees voorzichtig met dunne plaatstaal geëmailleerde pannen: º op een hoge stand kan het emaille er afspringen wanneer de pan te droog is;...
  • Page 10 GEBRUIK Pannen Let op Gebruik nooit pannen met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren. Het toestel kan dan te warm worden waardoor de glasplaat kan barsten en de panbodem kan smelten. Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.
  • Page 11 BEDIENING Instellen Inschakelen en vermogen instellen Inschakelen 1. Zet een pan op een kookzone. 2. Draai de knop van de betreff ende zone met de klok mee om het gewenste vermogen in te stellen. In de display verschijnt de stand die u heeft ingesteld. Vermogen instellen Stel een hoger of lager vermogen in door de knop te draaien.
  • Page 12 BEDIENING Instellen Aankookautomaat De aankookautomaat is geschikt voor het snel aan de kook brengen van gerechten en vervolgens op een lagere stand doorkoken. De aankookautomaat schakelt zelf terug naar de doorkookstand. Aankookautomaat inschakelen 1. Zet een pan op een kookzone. 2.
  • Page 13 BEDIENING Instellen Boost De ‘boost’ stand gebruikt u om een korte tijd op het hoogste vermogen te koken. Deze stand komt na stand 9. De boost functie inschakelen 1. Zet een pan op een grote kookzone. 2. Draai de knop van de betreff ende zone met de klok mee voorbij stand 9.
  • Page 14 BEDIENING Instellen Kinderslot U kunt de kookplaat met het kinderslot vergrendelen. Onbedoeld inschakelen van de kookzones wordt hiermee voorkomen. De kookplaat naar kinderslot schakelen Draai beide (middelste) knoppen linksom (terwijl de andere knoppen in de nulstand blijven staan). In het display verschijnt een “L” als teken dat het kinderslot is ingeschakeld.
  • Page 15 Koken Gezond koken Rookpunt van verschillende oliesoorten Om gezond te bakken, adviseert ATAG om de oliesoort af te stemmen op de baktemperatuur. Elke oliesoort heeft een ander rookpunt waarbij giftige gassen vrijkomen. In onderstaande tabel ziet u de rookpunten van verschillende oliesoorten.
  • Page 16 BEDIENING Koken Kookstanden Het onderstaande overzicht is uitsluitend bedoeld als leidraad, omdat de instelwaarde afhankelijk is van de hoeveelheid en samenstelling van het gerecht en de pan. Gebruik ‘boost’ en stand 9 voor: • snel aan de kook brengen; • slinken van bladgroenten;...
  • Page 17 ONDERHOUD Reinigen Schakel, voordat u met schoonmaken begint, eerst het kinderslot in. Dagelijkse reiniging • Hoewel overgekookt voedsel niet kan inbranden verdient het aanbeveling de kookplaat direct na gebruik schoon te maken. Voor de dagelijkse reiniging kunt u het beste een mild reinigingsmiddel en een vochtige doek gebruiken.
  • Page 18 STORINGEN Algemeen Algemeen Voor het telefoonnummer van de servicedienst kunt u de bijgeleverde garantiekaart raadplegen of kijken op ‘www.atagservice.nl’. Indien u een barstje of scheurtje (hoe klein ook) op de glasplaat ziet, schakel dan de kookplaat onmiddellijk uit, neem direct de stekker van de kookplaat uit het stopcontact, verbreek de (automatische) zekering(en) in de meterkast of zet de schakelaar in de meterkast op nul bij een vaste aansluiting.
  • Page 19 STORINGEN Algemeen SYMPTOOM MOGELIJKE OORZAAK OPLOSSING De kookplaat geeft bij de eerste Normaal voor een nieuw Dit verdwijnt na enkele keren kookbeurten een lichte geur af. apparaat. koken. Een knop wordt te lang Knop loslaten. Neem contact Foutcode bediend of er is een kabelbreuk. op met de serviceorganisatie wanneer storing blijft.
  • Page 20 Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of verkeerd gebruik valt niet onder de garantie. Benodigde vrije ruimte rondom Voor een veilig gebruik is voldoende ruimte romdom de kookplaat noodzakelijk. Controleer of deze ruimte aanwezig is. HI4271B: min. 61 cm HI6271B: min. 61 cm NL 20...
  • Page 21 INSTALLATIEVOORSCHRIFT Algemeen Inbouwmaten In de volgende illustraties zijn de afmetingen van de uitsparingen aangegeven. HI4271B (53 + 15) - X = Y (min.) min.40 X = dikte werkblad Y (min.) 271b Zie installatievoorschrift bij bedieningspaneel HI6271B min.40 NL 21...
  • Page 22 INSTALLATIEVOORSCHRIFT Algemeen Beluchting De elektronica in het toestel heeft koeling nodig. Het toestel schakelt na korte tijd uit wanneer er onvoldoende lucht circuleert. Aan de onderzijde van het toestel bevinden zich de ventilatie-openingen. Door deze openingen moet koele lucht aangezogen kunnen worden.
  • Page 23 INSTALLATIEVOORSCHRIFT Elektrische aansluiting Aansluitingen Gebruik voor het aansluiten een goedgekeurde kabel, afhankelijk van de voorschriften. De kabelommanteling moet van rubber zijn. Raadpleeg bij storingen de tabel op pagina 18 en 19. Aan de onderzijde van het toestel bevindt zich een etiket met daarop de aansluitschema’s.
  • Page 24 INSTALLATIEVOORSCHRIFT Elektrische aansluiting • 3 fasen met 1 nul aansluiting (3 1N, 400 V ~/ 50 Hz): º De spanning tussen de fasen en de nul is 230 V ~. Tussen de fasen staat een spanning van 400 V ~. Breng een verbindingsbrug aan tussen de aansluitpunten 4-4.
  • Page 25 INSTALLATIEVOORSCHRIFT Elektrische aansluiting Speciale aansluitingen: • 1 fase aansluiting (1L 1N, 230 V ~ / 50 Hz): º De spanning tussen de fase en de nul is 230 V ~. Breng verbindings bruggen aan tussen de aansluitpunten 1-2 en 3-4. Uw groep moet afgezekerd zijn met minimaal 32 A.
  • Page 26 INSTALLATIEVOORSCHRIFT Inbouwen Inbouwen Controleer of het keukenmeubel en de uitsparing voldoen aan de gestelde eisen ten aanzien van afmetingen en venti latie. Behandel van kunststof of houten werkbladen de kopse kanten met eventueel afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.
  • Page 27 BIJLAGE Afvoeren toestel en verpakking Afvoeren toestel en verpakking Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaff...
  • Page 28 BIJLAGE Technische gegevens Vermogens- en inbouwtabel Deze toestellen voldoen aan alle relevante CE richtlijnen. Kookplaattype HI4271B/HI6271B Inductie Aansluiting 230V - 50Hz Aantal fasen Max. vermogen kookzones Linksvoor 3 kW (Ø200) Linksachter 1,4 kW (Ø160) Rechtsachter 3 kW (Ø200) Rechtsvoor 1,4 kW (Ø160)

  • Page 29: Table Of Contents

    MANUAL Contents Your induction hob Introduction Description Safety instructions Getting used to it... 7 - 8 Pans 9 - 10 Operation Settings 11 - 14 Cooking 15 - 16 Maintenance Cleaning Troubleshooting General 18 - 19 Installation instructions General 20 - 22 Electrical connection 23 - 25 Building in...

  • Page 30: Your Induction Hob

    YOUR INDUCTION HOB Introduction Th is hob has been designed for the real lover of cooking. Cooking on an induction hob has a number of advantages. It is easy, because the hob reacts quickly and can also be set to a very low power level. Because, moreover, it can also be set to a high power level, it can bring things to the boil very quickly.
  • Page 31 YOUR INDUCTION HOB Description Cooking zone front left 50 - 3000 Watt HI4271B Cooking zone rear left 50 - 1400 Watt Cooking zone rear right 50 - 3000 Watt Cooking zone front right 50 - 1400 Watt Level indication Knob cooking zone front left...
  • Page 32 YOUR INDUCTION HOB Safety instructions Read the separate safety instructions before using the device! Temperature safety • Every cooking zone is equipped with a sensor that measures the temperature of the bottom of the pan to avoid any risk of overheating when a pan boils dry.

  • Page 33: Use

    Getting used to it... Induction cooking Induction cooking is fast To start with you will be surprised by the speed of induction cooking. Especially at higher settings, foods and liquids will boil very rapidly. It is best not to leave pans unattended to avoid them boiling over or boiling dry.
  • Page 34 Getting used to it... How induction works A magnetic fi eld is generated in the appliance. By placing a pan with an iron base on a cooking zone, a current is induced in the pan base. Th is induced current generates heat in the base of the pan. Easy Th e electronic controls are accurate and easy to set.

  • Page 35: Pans

    Solid enamelled pans Porcelain Enamelled cast-iron pans Copper Plastic Aluminium One is advised to use the pans recommended by ATAG for the automatic cooking programs (see ‘www.atagservice.nl’). Attention • Be careful with enamelled sheet-steel pans: º the enamel may chip (the enamel comes loose from the steel), if you switch the hob on at a high setting when the pan is (too) dry;...
  • Page 36 Pans Attention Never use pans with a misshapen base. A hollow or rounded base can interfere with the operation of the overheating protection, so that the appliance becomes too hot. Th is may lead to the glass top cracking and the pan base melting. Damage arising from the use of unsuitable pans or from boiling dry is excluded from the guarantee.

  • Page 37: Operation

    OPERATION Settings Switching on and power setting Switching on 1. Put a pan on a cooking zone. 2. Turn the knob of the cooking zone clockwise to set the desired setting. Th e display shows the setting selected. Power setting Adjust the power of the cooking zone by turning the knob.
  • Page 38 OPERATION Settings Automatic heating Th e automatic heating is suitable for quickly bringing dishes to a boil and then to thoroughly cook at a lower setting. Th e automatic heating automatically switches back to the setting for thorough cooking. Switching on the automatic heating 1.
  • Page 39 OPERATION Settings Boost Th e ‘boost’ setting is used to cook at maximum power for a short period of time. Th is setting is the setting after number 9. Switching on ‘boost’ 1. Put a pan on a big cooking zone. 2.
  • Page 40 OPERATION Settings Childproof lock Your induction hob is equipped with a childproof lock that lets you lock the appliance. It prevents unintended switching on. Switching on the childproof lock Turn both knobs (in the middle) anti clockwise. Th e other two knobs stay in setting 0.
  • Page 41 Healthy cooking Burning point of separate kinds of oil ATAG advises to choose an oil based on the baking temperature to bake in a healthy way. Every kind of oil has a diff erent burning point at which toxic gases are released. You can see the burning points of diff...
  • Page 42 OPERATION Cooking Cooking settins Because the settings depend on the quantity and composition of the contents of the pan, the table below is intended as a guideline only. Use setting ‘boost’ and setting 9 to: • bring the food or liquid to the boil quickly; •...

  • Page 43: Maintenance

    MAINTENANCE Cleaning Activate the childproof lock before you start cleaning the hob. Daily cleaning • Although food spills cannot burn into the glass, we nevertheless recommend you clean the hob immediately after use. Best for daily cleaning is a damp cloth with a mild cleaning agent. •...

  • Page 44: Cooking

    General Th e service department telephone number can be found on the guarantee card provided or on ‘www.atag.nl’ If you notice a crack in the glass top (however small), switch the hob off immediately, unplug the hob, turn off the (automatic) fuse switch(es) in the meter cupboard or, in the event of a permanent connection, set the switch in the power supply lead to zero.) Contact...
  • Page 45 TROUBLESHOOTING General SYMPTOM POSSIBLE CAUSE SOLUTION A slight smell is noticeable the The new appliance is heating up. This is normal and will disap- first few times the hob is used. pear once it has been used a few times. Ventilate the kitchen. A knob is operated too long or Let go of knob.
  • Page 46 Damage caused by incorrect connection, installation or use, will not be covered by the guarantee Clearance Suffi cient all-round clearance is essential to the safe use of the hob. Check that there is enough clearance. HI4271B: min. 61 cm cooker hood HI6271B: min. 61 cm cabinet side wall...
  • Page 47 INSTALLATION INSTRUCTIONS General Installation dimensions The dimensions and recesses are shown in the illustrations beneath. HI4271B (53 + 15) - X = Y (min.) min.40 X = thickness worktop Y (min.) 271b Refer to installation instructions with control panel HI6271B min.40...
  • Page 48 INSTALLATION INSTRUCTIONS General Ventilation The electronics in the appliance need cooling. The appliance will automatically switch off if there is insufficient air circulation. There are ventilation openings on the underside of the appliance. It must be possible for cool air to be drawn in through these openings. There are outlet openings on the underside and at the front of the appliance.

  • Page 49: Electrical Connection

    INSTALLATION INSTRUCTIONS Electrical connection Connections For the connection, use an approved cable, in accordance with the regulations. Th e cable casing should be of rubber. In case of faults, consult the table on page 18 and 19. Th ere is a label on the underside of the appliance with the wiring diagrams.
  • Page 50 INSTALLATION INSTRUCTIONS Electrical connection • 3 phases with 1 zero connection (3 1N, 400 V ~ / 50 Hz): º The voltage between the phase and the zero is 230 V ~. The voltage between the two phases is 400 V ~. Fit a connecting bridge between connecting points 4-4.
  • Page 51 INSTALLATION INSTRUCTIONS Electrical connection Special connections: • Single phase connection (1 1N, 230 V ~ / 50 Hz): º The voltage between the phase and the zero is 230 V ~. Fit a connecting bridge between connecting points 1-2 and 3-4.

  • Page 52: Building In

    INSTALLATION INSTRUCTIONS Building in Building in Check that the cabinet and the cut-out meet the dimension and ventilation requirements. Treat the sawn ends of wooden or synthetic worktops with sealing varnish if necessary, to prevent moisture causing the worktop to swell. Lay the hob upside down on the worktop.

  • Page 53: Disposal Of Package And Appliance

    APPENDIX Disposal of package and appliance Disposal of package and appliance In the manufacturing of this appliance durable materials were used. Make sure to dispose of this equipment responsibly at the end of its lifecycle. Ask the authorities for more information regarding this. Th e appliance packaging is recyclable.

  • Page 54: Technical Details

    APPENDIX Technical details Capacity and dimensions table This appliance complies with all relevant CE directives. Hob type HI4271B/HI6271B Induction Connection 230V - 50Hz Phases Max. capacity cooking zones Front left 3 kW (Ø200) Rear left 1,4 kW (Ø160) Rear right 3 kW (Ø200)
