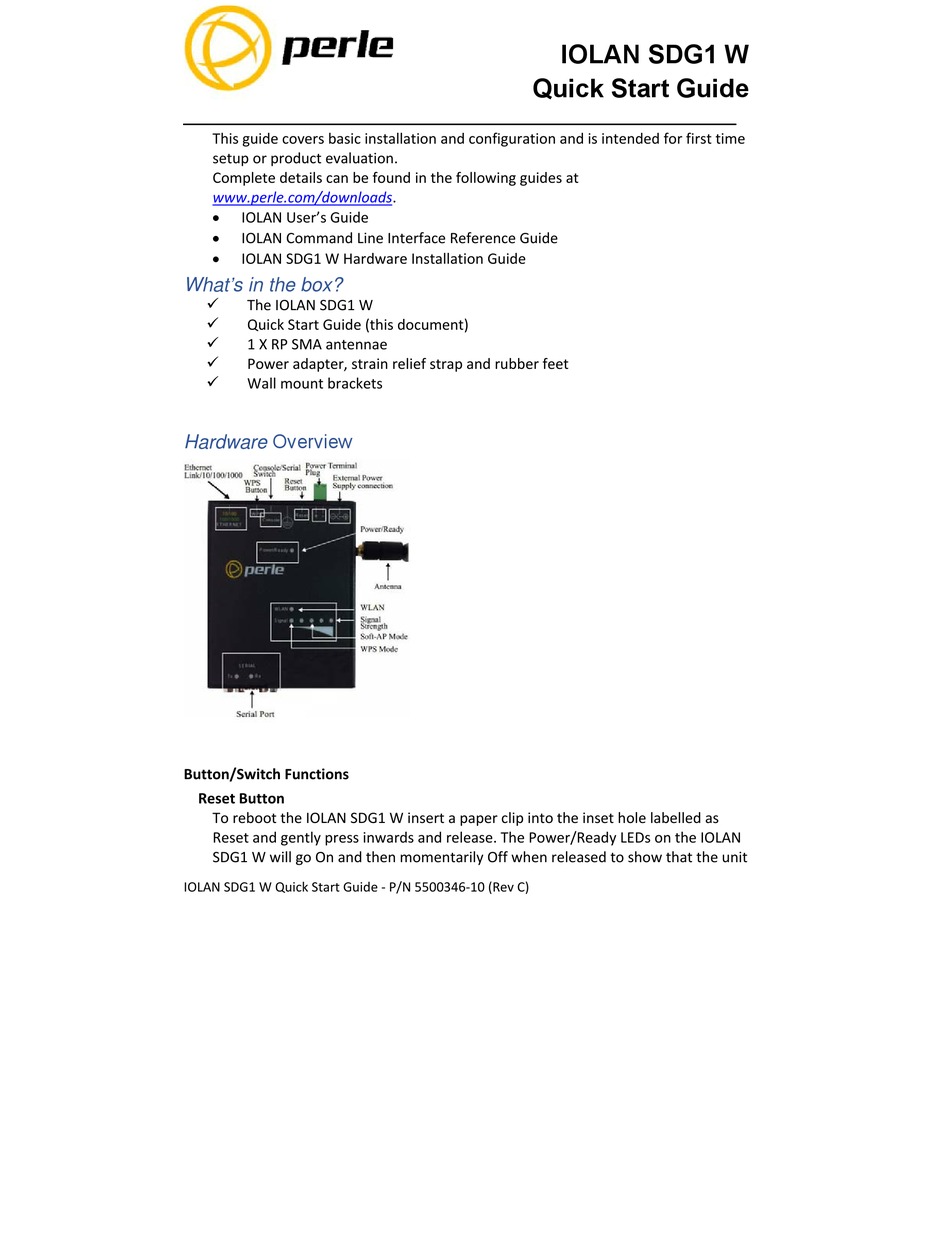

Perle IOLAN SDG1 W Quick Start Manual

Hide thumbs Also See for IOLAN SDG1 W:
1
2
3
4
Table of Contents

Advertisement

Quick Links

Download this manual
______________________________________________________________
This guide covers basic installation and configuration and is intended for first time
setup or product evaluation.
Complete details can be found in the following guides at
www.perle.com/downloads.
IOLAN User's Guide
IOLAN Command Line Interface Reference Guide
IOLAN SDG1 W Hardware Installation Guide
What's in the box?
The IOLAN SDG1 W
Quick Start Guide (this document)
1 X RP SMA antennae
Power adapter, strain relief strap and rubber feet
Wall mount brackets

Hardware Overview

Button/Switch Functions
Reset Button
To reboot the IOLAN SDG1 W insert a paper clip into the inset hole labelled as
Reset and gently press inwards and release. The Power/Ready LEDs on the IOLAN
SDG1 W will go On and then momentarily Off when released to show that the unit
IOLAN SDG1 W Quick Start Guide ‐ P/N 5500346‐10 (Rev C)
IOLAN SDG1 W

Quick Start Guide



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IOLAN SDG1 W and is the answer not in the manual?

Questions and answers

Related Manuals for Perle IOLAN SDG1 W

Summary of Contents for Perle IOLAN SDG1 W

  • Page 1: Quick Start Guide

    IOLAN SDG1 W Quick Start Guide ______________________________________________________________ This guide covers basic installation and configuration and is intended for first time  setup or product evaluation.   Complete details can be found in the following guides at  www.perle.com/downloads.   IOLAN User’s Guide   IOLAN Command Line Interface Reference Guide   IOLAN SDG1 W Hardware Installation Guide  What’s in the box?  The IOLAN SDG1 W   Quick Start Guide (this document)   1 X RP SMA antennae   Power adapter, strain relief strap and rubber feet   Wall mount brackets  Hardware Overview Button/Switch Functions  Reset Button  To reboot the IOLAN SDG1 W insert a paper clip into the inset hole labelled as  Reset and gently press inwards and release. The Power/Ready LEDs on the IOLAN  SDG1 W will go On and then momentarily Off when released to show that the unit    IOLAN SDG1 W Quick Start Guide ‐ P/N 5500346‐10 (Rev C)

  • Page 2: Connecting The Hardware

    Connecting the Hardware Power  Either the barrel or TB (Terminal Block) can be used to power the IOLAN SDG1 W.    Connecting the barrel connector  Plug the power adapter into a power socket and connect the barrel connector end into the IOLAN SDG1 W. The Power/Ready LED should show a solid green. Connecting the terminal block connector  1. Ensure power is NOT applied to the wires prior to connection.  2. On each end wire (12‐20 AWG), remove the insulation from the copper wire 5  mm (3/16 of an inch).   3. Loosen the left screw on the top of the terminal connector block, then insert ...
  • Page 3 Connecting the Antennas, Ethernet cable and serial device  1. Connect the Wi‐Fi antenna by simply screwing the antenna onto the  connectors on the IOLAN.  2. Connect the Ethernet cable (Cat5/5e) from the RJ‐45 plug (10/100/1000) to  the HUB or switch that will provide network connectivity (if applicable to your  application).  3. Connect the serial device to the serial port. See the SDG1 W Hardware  Installation Guide for pinout details.  Turn on power at source.    Power-on Cycle When the power is connected to the IOLAN SDG1 W, the Power/Ready LED will  cycle through several sequences and will end in a solid green once the unit is fully  booted and ready to be configured. If the LED is not solid green after two minutes,  see IOLAN SDG1 W Hardware Installation Guide.    LED Guide System Ready   Green solid—System Ready   Green flashing—System is booting or DIP switch is in console mode   Yellow flashing—Booting   Red—Error condition. See IOLAN SDG1 W Hardware Installation Guide  Link 10/100/1000 (on Ethernet Link Connector)   Green—1000 Mbps (flashes with activity)   Green/Yellow—100 Mbps (flashes with activity)   Yellow—10 Mbps (flashes with activity)   Off—no LAN connection  WPS (Wi‐Fi Protected Setup) ...

  • Page 4: Contacting Technical Support

    IOLAN wireless MAC address ‐ found on the product label).   Select this SSID on the PC.   When a password is requested, enter the password printed on the product  label.   You should now be connected to the IOLAN’s Wireless interface.   Use a Web browser to connect to the default address of the IOLAN SDG1 W  at (192.168.0.1).   The default userid is “admin” and the default password is “superuser” (case  sensitive).   You can now configure and manage your IOLAN SDG1 W using the IOLAN  WebManager application.  Note: You should change the admin password to restrict unauthorized access to  your IOLAN.  For additional methods of configuring your IOLAN (i.e., Device Manager, Telnet,  SNMP), please refer to the IOLAN User’s Guide.          Registering the IOLAN You should register IOLAN online at:  www.perle.com/support_services/warranty_reg.asp  Contacting Technical Support Contact information for the Perle Technical Assistance Center (PTAC) can be found  at the link below.  www.perle.com/support_services/support_request.shtm                       IOLAN SDG1 W Quick Start Guide ‐ P/N 5500346‐10 (Rev C) 4 ...
