Summary of Contents for Faber CHIM2224

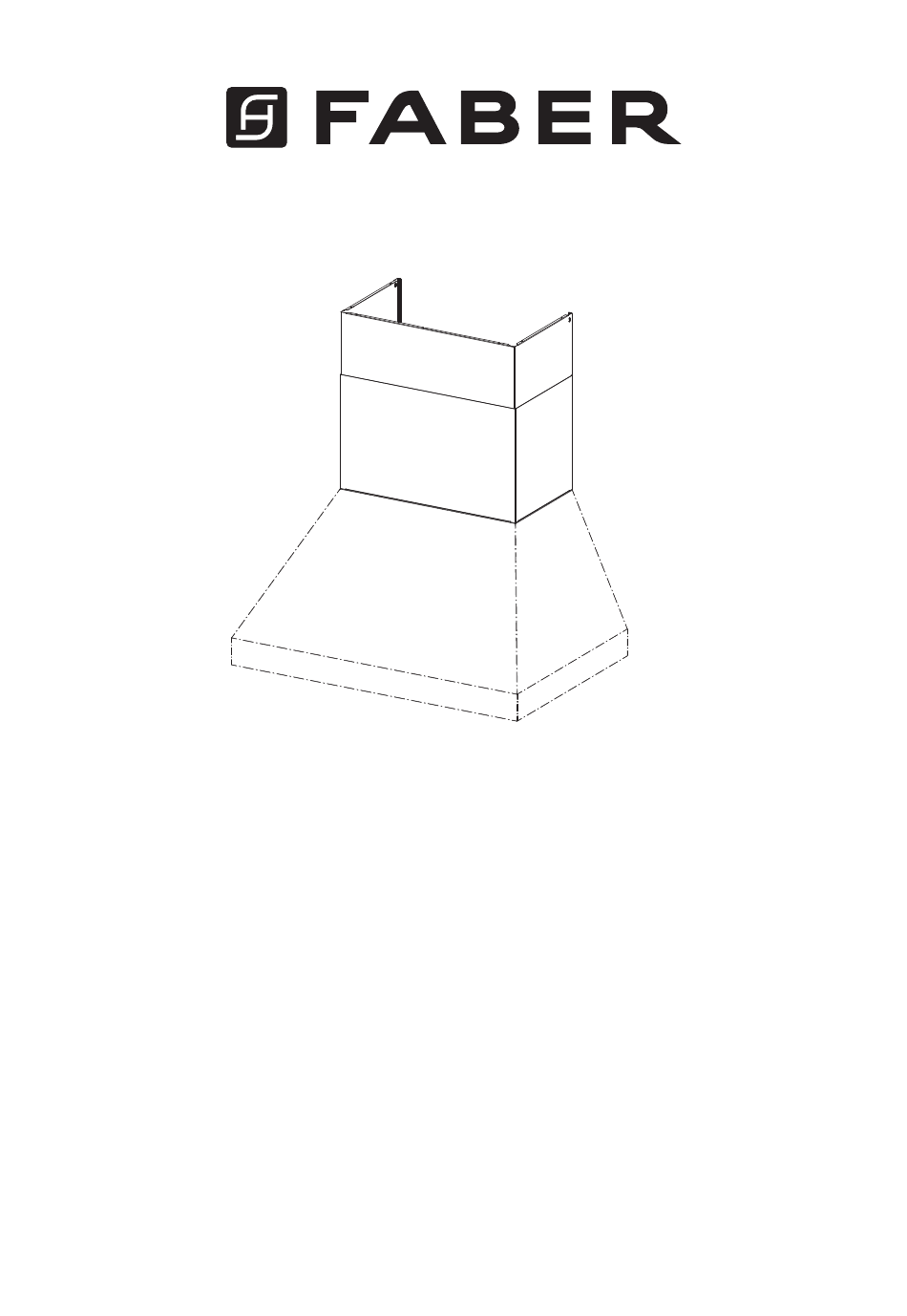

- Page 1 Pro Camino Telescopic Chimney Duct Covers Recouvrement télescopique de canalisation de cheminée Pro Camino Cubiertas telescópicas para conductos de chimenea Pro Camino CHIM3448 CHIM2224 CHIM2248 CHIM3424...
- Page 3 T (4x) G (4x) (3/16" x 1 15/16" 36" F (4x) (1/8" x 3/8") B (7x) (1/8"x 1/4") G (4x) T (4x) (3/16" x 1 15/16" 48" F (4x) (1/8" x 3/8") B (9x) (1/8"x 1/4")
- Page 4 Attach the extension brackets as shown. 36" - 48" Make sure that the screws are securely fastened to the wall. Fixez les brides du prolongement, comme illustré. Assurez-vous que les vis sont solidement ancrées au mur. Fije los soportes de extensión como se muestra en la figura. Asegúrese de que los tornillos estén bien fijados a la pared.
- Page 5 (*) Upper chimney 13" - Cheminée supérieure 13" - Chimenea superior 13" 36" (**) Upper chimney 25" - Cheminée supérieure 25" - Chimenea superior 25" 1/2" 1/2" 5/8" 13/16" (*) 3/4" (**) (*) Upper chimney 13" - Cheminée supérieure 13" - Chimenea superior 13" 48"...
- Page 6 36" - 48" T - 4x G - 4x 24" 30" Min. For a different type of wall, it’s possible to use only screws. Combine the screws and plugs with specific wall. Pour un type de mur différent, il est possible d’utiliser uniquement des vis.
- Page 7 36" 36" - 48"...
- Page 8 36" - 48" 36" - 48" F (4x)
- Page 9 36" - 48" 36" - 48"...
- Page 10 36" B (7x) 48" B (9x)
- Page 11 36" - 48"...
- Page 12 991.0576.688_01 - 190305 D00005616_00...
