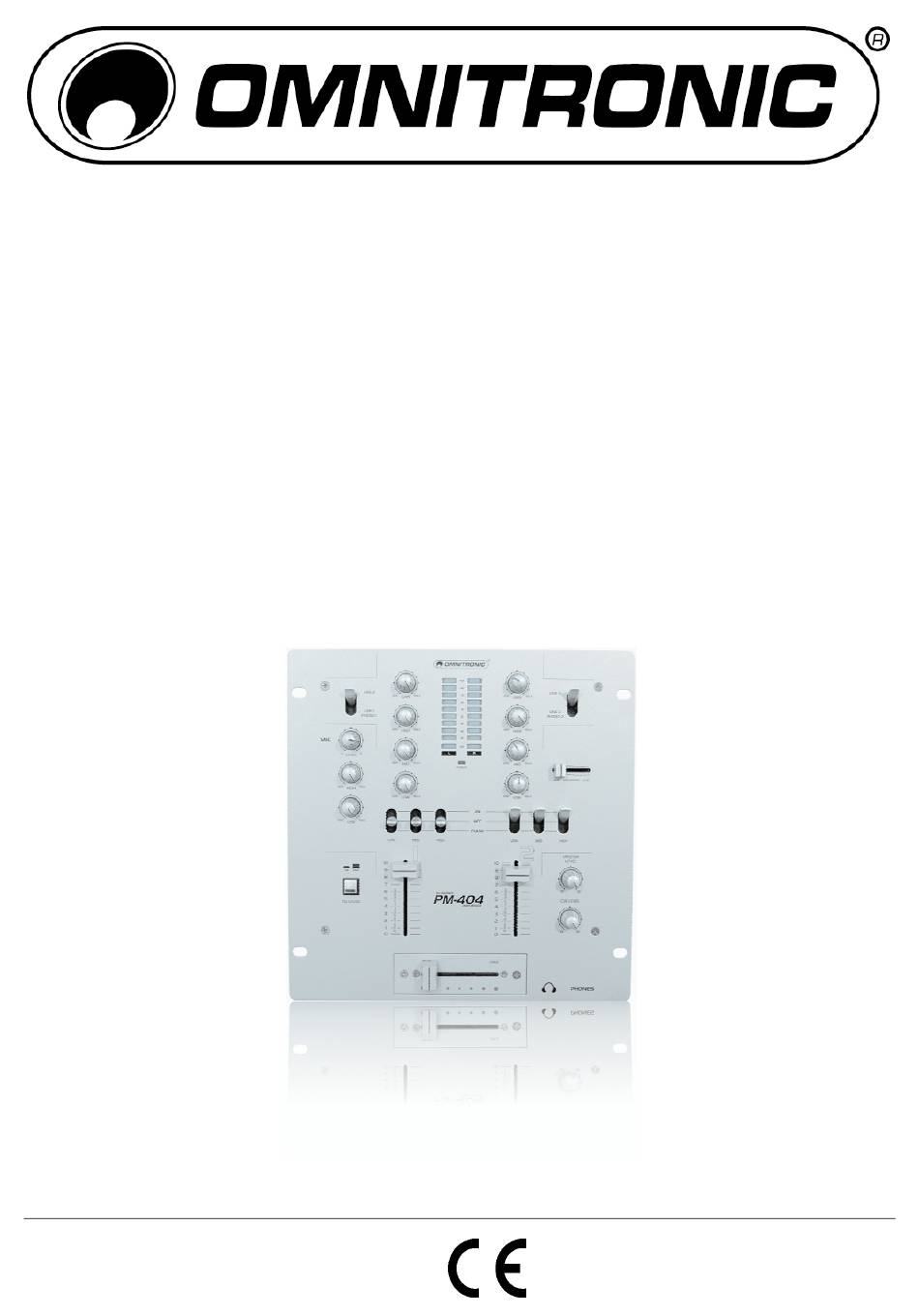

BEDIENUNGSANLEITUNG
USER'S MANUAL
PM-404
DJ Mixer
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PM-404 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Omnitronic PM-404

Summary of Contents for Omnitronic PM-404

  • Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL PM-404 DJ Mixer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.

  • Page 2: Table Of Contents

    10006817 This user manual is valid for the article numbers: 10006817 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/18 00036961.DOC, Version 1.0...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC DJ-Mixer PM-404 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 4: Bestimmungsgemässe Verwendung

    Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.

  • Page 5: Gerätebeschreibung

    Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

  • Page 6: Bedienelemente Und Anschlüsse

    4.2 Bedienelemente und Anschlüsse Eingangsumschalter Talkover Zur Auswahl der Eingangsquelle für Kanal 1 und Kanal 2. Taste (mit Kontroll-LED) für eine automatische Pegelabsenkung (16 dB) der Kanäle 1 und 2 bei Lautstärkeregler für das DJ-Mikrofon Mikrofondurchsagen mit dem DJ-Mikrofon. Klangregler Fader 2-fach Klangregelung für das DJ-Mikrofon: HIGH = Lautstärkeregler für Kanal 1 und Kanal 2...
  • Page 7 Drücken Sie die Netzschalter, um das Gerät ein- und Schaltet die PHONO-Eingänge auf Line-Eingang. auszuschalten. Die frontseitige Betriebsanzeige POWER LINE-Eingangsbuchsen zeigt den eingeschalteten Zustand des PM-404 an. Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum AC IN-Buchse Anschluss von Geräten mit Line-Pegel (z.B. CD/MP3- Stecken Sie hier die Anschlussleitung des beiliegenden Player).

  • Page 8: Installation

    5. Die Eingangskanäle lassen sich über einen Stereo-Kopfhörer vor den Fadern abhören. Schließen Sie den Kopfhörer an die Buchse PHONES an. 6. Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse am PM-404 und stecken Sie das Netzteil in die Steckdose ein. Betreiben Sie das Gerät immer nur mit diesem passenden OMNITRONIC Netzteil.

  • Page 9: Überblenden Zwischen Zwei Kanälen/Kill-Funktion

    6.2 Überblenden zwischen zwei Kanälen/Kill-Funktion Mit dem Crossfader kann zwischen Kanal 1 und Kanal 2 übergeblendet werden. 1. Steuern Sie die Kanäle 1 und 2 optimal aus. 2. Schalten Sie die nicht verwendeten Stereo-Tonquellen aus bzw. auf Pause. 3. Nun kann mit dem Crossfader zwischen den beiden Kanälen übergeblendet werden: Crossfaderbewegung nach links: Der Kanal, der auf der linken Seite des Crossfaders geschaltet ist, wird eingeblendet und der Kanal, der auf der rechten Seite des Crossfaders geschaltet ist, wird ausgeblendet.

  • Page 10: Reinigung Und Wartung

    7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile.

  • Page 11: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC DJ mixer PM-404. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.

  • Page 12: Operating Determinations

    Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you connect the device to the mains. Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.

  • Page 13: Description

    Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.

  • Page 14: Operating Elements And Connections

    4.2 Operating elements and connections Input selector switches Talkover For selecting the input source for channel 1 and channel Selector switch (with indicating LED) for an automatic level attenuation (16 dB) of both channels in case of microphone announcements with a DJ microphone. Level control for the DJ microphone.
  • Page 15 Cue level Gain Level control for headphones connected to the jack Gain controls for adjusting the input amplification for PHONES. channel 1 and channel 2. Master level Output level LED meter Level control for the master signal at the master output. 10-digit LED meter of the stereo master signal within the range of -24 dB to +12 dB.

  • Page 16: Installation

    PHONES. 6. Connect the power supply unit to the AC IN jack of the PM-404 and the mains plug to a mains socket. Use the unit only with the supplied OMINTRONIC power unit. Always disconnect the mains connector when you wish to change connections, move the unit to a different place or if it is not used for a longer period.

  • Page 17: Crossfading Between Two Channels/Kill Function

    6.2 Crossfading between two channels/Kill function The crossfader allows crossfading between channel 1 and channel 2. 1. Control channels 1 and 2 to an optimum level. 2. Switch off the stereo audio sources which are not used or set them to pause. 3.

  • Page 18: Replacing The Crossfader

    There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. 7.1 Replacing the crossfader Procedure: Step 1: Remove the fader knob.
