Sableline Zen S-line User Handbook Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Zen S-line massagefåtölj
Zen S-line massage chair
Manual
User handbook
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Zen S-line and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sableline Zen S-line

Summary of Contents for Sableline Zen S-line

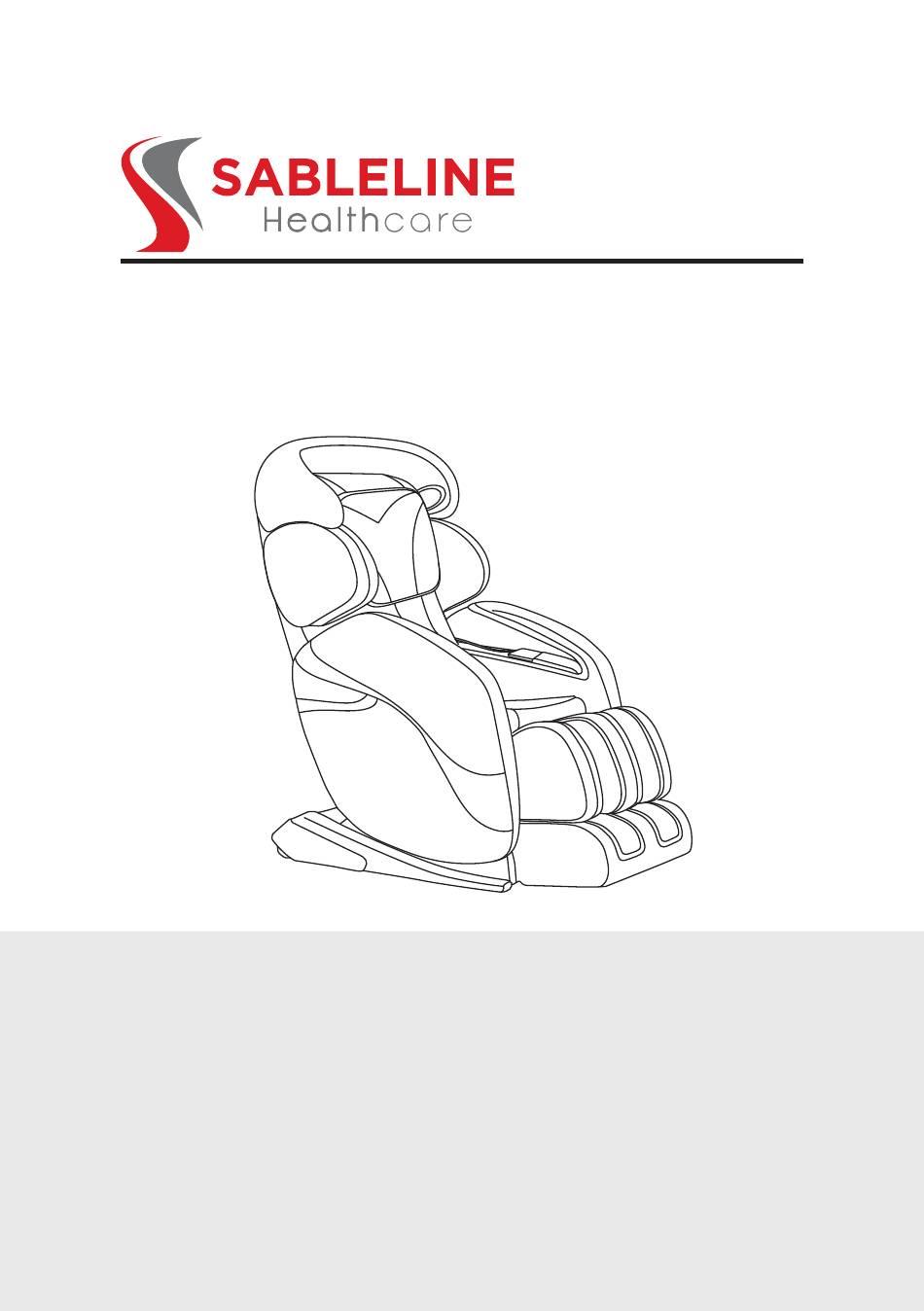

  • Page 1 Zen S-line massagefåtölj Zen S-line massage chair Manual User handbook...
  • Page 2 VI GRATULERAR TILL ETT GOTT KÖP För att du ska kunna njuta riktigt länge av fåtöljens fördelar ber vi dig att noga läsa igenom och följa säkerhetsanvisningarna. Vi hoppas att du får stor glädje av din personliga Zen S-line. INNEHÅLLSFÖRTECKNING Läs och följ alla säkerhets och bruksanvisningar som finns i den här användarmanualen före an-...
  • Page 3 SÄKERHETSINSTRUKTIONER Läs noga igenom följande information innan du börjar använda din Zen-S-line massagefåtölj. Massagefåtöljen är konstruerad enligt erkända tekniska grundprinciper och uppfyller kraven i gällan- de säkerhetsbestämmelser. • Vid eventuella fel kontakta alltid återförsäljare. • Använd alltid säkra eluttag. • Använd aldrig skadade elkontakter eller eluttag detta kan medföra kortslutning och brand. •...
  • Page 4 • Barn måste hållas under uppsikt då detta inte är en leksak • Denna produkt rekommenderas ej till barn under 12 år PRODUKTSPECIFIKATION Beskrivning Specifikation Produktnamn Zen S-line 14-640-00 Modell Nr Märkspänning 220 volt Nominell Frekvens 50 Hz 230W Max.
  • Page 5 PRODUKTKOMPONENTER ZEN S–LINE MASSAGEFÅTÖLJ ( FRAMSIDA ) Kudde Huvudkudde Högtalare Axelluftkuddar Ryggstödskudde Fjärrkontroll Sidopanel Sittdyna Benstöd/ Fotstöd/ luftkudde luftkudde Hjul...
  • Page 6 ZEN S – LINE MASSAGEFÅTÖLJ (BAKSIDA) Fjärrkontrollens ingång Huvudströmbrytare Säkring Nätsladdens kontakt...
  • Page 7 MONTERING AV MASSAGEFÅTÖLJ 1. ÖPPNA UPP FÖRPACKNINGEN OCH LYFT UT DELARNA. Skumplast Lyft uppåt 1 Avlägsna plastband och eventuell tejp, lyft sedan av locket. 2. Tag först ut övre kartongen (sidodelar) avlägsna sen skumgummit på båda sidor. 3. Lyft ur lådan med tillbehör. 4.
  • Page 8 3. MONTERING AV AXELLUFTKUDDAR Öppning för Positionsskruvar positionsskruvar Stjärnskruvar Stjärnskruvmejsel Luftslang till Färdigt luftkudde 1. Tag fram axelluftkudden till höger sida som skall fästas på stolsryggen. Öppna hela dragkedjan. På baksidan sitter två positionsskruvar, stick in kudden i de två hål som syns på...
  • Page 9 FÖRFLYTTA MASSAGEFÅTÖLJEN Se bild, tryck ryggstödet nedåt och luta sto- len i 45° vinkel. Tryck långsamt stolen framåt på hjulen och manövrera massagestolen till önskad plats, sänk sakta ned massagefåtöl- jen tills den står plant. • Flytta aldrig stolen under användning. •...
  • Page 10 FJÄRRKONTROLL Display Inställning av fåtöljens position Pausknapp Fotmassage PÅ / AV Värme PÅ / AV Manuella program Välj massageområde Massagehastighet Avstånd mellan massagerullar Luftrycks intensitet Lufttrycksmassage Yoga S-Line Punkt massage Zero Gravity Auto program I Auto program 4 Auto program 2 Auto program 3 PÅ...
  • Page 11 2. FJÄRRKONTROLL PÅ / AV för massagefåtölj. Starta Ej innan man sitter i fåtöljen. Pausknapp, om man vill pausa massagen tryck på knappen, återuppta massage tryck igen. Automatiska massageprogram Det finns sex färdiga program i massagefåtöljen. YOGA Detta är ett program som även stretchar kroppen och ger en ny dimension av massage S-LINE I detta program masseras man mycket kroppsnära över hela ryggen ända ner till sätet.
  • Page 12 MANUELLA INSTÄLLNINGAR Värme PÅ / AV Knapp för att välja ett område på kroppen. NACKE – ÖVRE DELEN AV RYGGEN – UNDRE DELEN AV RYGGEN – LÅR- RUMPA – HELA RYGGEN – UNDRE DELEN AV RYGGEN LÅR-RUMPA – HELA RYGGEN LÅR-RUMPA. Vid rullande massage kan avståndet ställas (3 olika bredder) Endast vid rullmassage.
  • Page 13 3. DISPLAY DIAGRAM 1. Massagefåtöljen är påslagen. 2. Massagefåtöljen skannar av kroppens konturer. 3. Skanning är klar och massagefåtöljen är redo att köra ett massageprogram. 4. Pausfunktion för massagefåtöljen. 5. Aktuellt läge på massagefåtöljen. 6. Visar vilket automatiskt program som är aktiverat. 7.
  • Page 14 4. FÖR ATT SPELA UPP MUSIK VIA BLUETOOTH I MASSAGEFÅTÖLJEN. A: Öppna funktionen bluetooth i mobiltelefon, Ipad eller Android och sök. Välj massagefåtöljens bluetooth. Lösenord 0000 eller 1234 B: Spela musik, lyssna på radio via telefon eller surfplatta. 5. EFTER ANVÄNDNING AV MASSAGEFÅTÖLJEN. 1.
  • Page 15 MENTAL TRÄNING Till varje Zen S-Line återhämtningsfåtölj kan man koppla upp Sableline Healthcare Coach. Sableline Healthcare Coach är en mp3-spelare som är utrustad med ljudfiler för att återge mental träning genom högtalare eller genom hörlurar i Mp3 spelaren. Följande program finns att välja: AVSPÄNNING...
  • Page 16 FELSÖKNING Störning Åtgärd Massagefåtöljen fungerar inte fast kontakten Kontrollera om elkontakten samt att sitter på plats. fjärrkontrollen är inkopplad. Kontrollera strömbrytare på massagefåtöljen. Massagefåtöljen reagerar ej på fjärrkontrollen. Kontrollera att elkontakten och fjärrkontrollen sitter på plats. Massagefåtöljen har ett överhettnings skydd. Tag ut elkontakten och låt stolen vila 35-40 minuter.
  • Page 17 UNDERHÅLL • Använd endast mjuk trasa eller mjuk mikrofibrer- duk vid dammtorkning av massagefåtöljen. • Viktigt är att även rengöra massagefåtöljen på insidan då det finns dragkedjor i fåtöljen där man enkelt lyfter bort dynor och kuddar. Dam- mtorka eller dammsug massagefåtöljen invän- digt.
  • Page 18 GARANTI Under förutsättning att Zen S-line inte utsätts för direkt åverkan och skötselråd följs lämnas 2 års garanti på motor och material. Inköpsdatum: __________________________________ För enklare och snabbare hantering av garantiärenden vänligen använd info@sableline.se Ange fel och uppge namn adress och telefon nummer samt bifoga kopia på garantisedel eller in- köpskvitto.

  • Page 19: Table Of Contents

    To ensure you derive maximum benefit from your chair for the longest possible time, please read carefully and follow the safety instructions below. We hope you will get a great deal of pleasure from your personal Zen S-line. CONTENTS Before using this product, please read and follow all the safety and use instructions contained in this User Manual.

  • Page 20: Safety Instructions

    SAFETY INSTRUCTIONS Read the following information carefully before you start using your Zen S-line massage chair. This massage chair is designed in accordance with recognised technological principles and com- plies with current safety regulations. • In the event of a malfunction always contact the retailer.
  • Page 21 • Children must be kept under supervision around the chair as it is not a toy. • This product is not recommended for children under the age of 12 years. PRODUKT SPECIFIKATION Description Specifications Product Name Zen S-line 14-640-00 Model No Rated Voltage 220 volt Rated Frequency 50 Hz 230W Max.

  • Page 22: Product Components

    PRODUCT COMPONENTS ZEN S – LINE MASSAGE CHAIR (FRONT) Pillow cushion Head pillow Speaker Shoulder airbags Backrest cushion Remote control Side panel Seat cushion Legrest/ Footrest/ Airbag Airbag Wheels...
  • Page 23 ZEN S – LINE MASSAGE CHAIR (REAR) Remote controller port Main Power switch Safety fuse Power cord port...

  • Page 24: Chair Installation

    CHAIR INSTALLATION 1. OPEN THE PACKAGING AND LIFT OUT THE VARIOUS COMPONENTS. Foam plastic Lift up 1. Remove plastic strap and any tape, then lift off the lid. 2. First take out the upper carton (side panels) and then remove the foam rubber on both sides. 3.
  • Page 25 3. FIT THE SHOULDER AIR CUSHIONS Positioning Positioning screws screw holes Phillips screws Phillips Air cushion Installation screwdriver air hose completed 1. Take from the box the right-hand shoulder air cushion, which is to be attached to the chair back. Open zip to full extent.
  • Page 26 MOVING THE MASSAGE CHAIR See illustration. Push backrest downwards, tilting chair backwards at an angle of 45°. Then slowly push the massage chair for- wards on its wheels and manoeuvre it into the desired location. Finally, gently lower the chair until it is standing level. •...

  • Page 27: Remote Controller

    REMOTE CONTROLLER Display Adjustment of chair position Pause button Foot massage ON / OFF Heating ON / OFF Manual mode Select massage area Distance between Massage speed massage rollers Air pressure intensity Air pressure massage Yoga S-line Spot massage Zero Gravity Auto mode I Auto mode 4 Auto mode 2...
  • Page 28 2. REMOTE CONTROLLER Massage chair ON / OFF. Do not start before you are sitting in the chair. Pause button – press this button to pause massage, press again to resume massage. Automatic massage programs There are six automatic massage programs available with the massage chair.
  • Page 29 MANUAL SETTINGS Heating ON / OFF Use this button to select an area of the body. BACK OF NECK – UPPER BACK – LOWER BACK – THIGHS – BUTTOCKS - WHOLE BACK – LOWER BACK THIGHS - BUTTOCKS – WHOLE BACK THIGHS –...
  • Page 30 3. DISPLAY DIAGRAM 1. Massage chair is switched on. 2. Massage chair is scanning body contours. 3. Scanning is complete and the massage chair is ready to run a massage program. 4. Massage chair pause function. 5. Current position of massage chair. 6.
  • Page 31 4. HOW TO PLAY MUSIC WITH BLUETOOTH IN MASSAGE CHAIR. A) Open bluetooth function on your mobile, i-Pad or Android, and search. Select massage chair bluetooth. Password 0000 or 1234 B) Play music and listen to radio on your mobile or tablet. 5.
  • Page 32 MENTAL TRAINING For each Zen S-Line recovery armchair, you can connect the Sableline Healthcare Coach. Sableline Healthcare Coach has an MP3 player equipped with audio files to play mental training through speakers or headphones. The following programs are available: RELAXATION 1.

  • Page 33: Troubleshooting

    TROUBLESHOOTING Problem Solution Massage chair will not work even though it is Check to ensure that plug is fully inserted in plugged into main socket. the socket and remote controller is connec- ted. Check power switch on the massage chair. Massage chair will not respond to remote Check to ensure that plug is fully inserted controller.
  • Page 34 MAINTENANCE • Use only a soft rag or soft microfibre cloth when dusting the massage chair. • It is also important to clean inside the massage chair. By undoing the zips, cushions and pads can simply be lifted aside, allowing the chair to be dusted or vacuumed internally.
  • Page 35 WARRANTY Providing that Zen S-line is not subjected to direct damage and that the care instructions are fol- lowed, a 2-year warranty is provided on motor and material. Purchase date: _______________________________ For easier and faster handling of warranty claims, please use the e-mail address: info@sableline.se Describe the fault and give your name, adress and telephone number, and attach a copy of the warranty certificate or the purchase receipt.
