Page 6
FRTD 903 TC Fig. 7 Fig. 8 Manual Menu Auto Fig. 9 NTC 12K @ 25° Celsius °Celsius °Fahrenheit -10° C 14° F 63929 0° C 32° F 37942 10° C 50° F 23364 20° C 68° F 14871 30° C 86°...
Page 7
FRTD 903 TC Anleitung Deutsch ABB. 1 – LIEFERUMFANG • Thermostat • Fühler Der Thermostat ist ein elektronischer PBM/PI-Thermostat zur Tem- peraturregelung mittels extern angebrachtem oder im Thermostat eingebauten NTC-Fühler. Der Thermostat ist für Unterputzmontage in einer Wanddose vorgesehen. Eine Grundplatte für Wandmontage ist ebenfalls verfügbar.
Page 8
FRTD 903 TC Deutsch Es empfiehlt sich, Kabel und Fühler in einem im Boden eingelas- senen, nicht leitenden Installationsrohr anzubringen. Mit ver- schlossenem Rohrende sollte das Rohr so hoch wie möglich in der Estrichschicht eingebettet sein. Alternativ kann der Fühler direkt im Boden eingebettet werden.
Page 9
FRTD 903 TC Deutsch Klemme 5-6: Externer Bodenfühler ABB. 6 + 7 – MONTAGE DES THERMOSTATS 1. Den Thermostat in der Wanddose montieren. 2. Den Rahmen anpassen und den Deckel vorsichtig auf den Ther- mostat aufsetzen – beginnend mit dem oberen Teil des Deckels und dann dessen unteren Teil.
Page 10
FRTD 903 TC Deutsch ABB. 9 - FEHLERSUCHE UND -BEHEBUNG Bei unterbrochenem oder kurzgeschlossenem Fühler wird die Heizanlage abgeschaltet. Der Fühler lässt sich mit der Widerstand- stabelle abgleichen. Fehlercodes E0: Interner Fehler. Der Thermostat muss ausgetauscht werden. E1: Interner Fühler defekt oder kurzgeschlossen. Thermostat aus- tauschen, oder nur den Bodenfühler verwenden.
FRTD 903 TC Deutsch TECHNISCHE DATEN Spannung ............... 100-240 V Max. Vorsicherung ..............16 A Eingebauter Schalter ........... 2-polig, 16 A Ausgangsrelais ........Schließkontakt – SPST – NO Ausgang ................max. 16 A Klemmenquerschnitt .............1,5-2,5 mm² Regelprinzip ................. PBM/PI Standby-Leistungsaufnahme ..........0,4 W Batterie-Backup ..............
Page 12

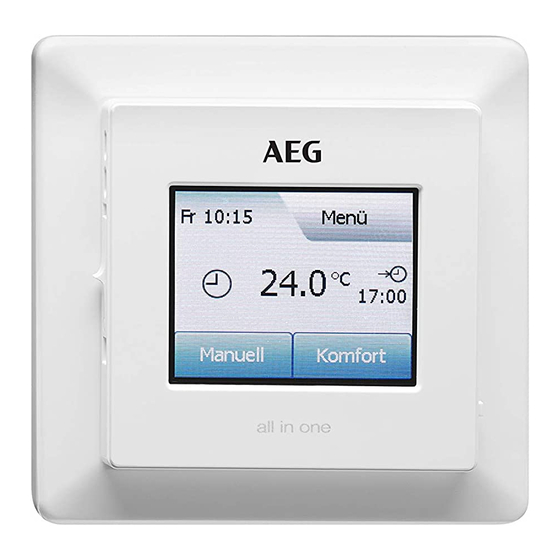

FRTD 903 TC Instruction English FIG. 1 - CONTENT • Thermostat • Sensor The thermostat is an electronic PWM/PI thermostat for temperature control by means of an NTC sensor located either externally or internally within the thermostat. The thermostat is for flush mounting in a wall socket. A baseplate for wall mounting is also available.
Page 13
FRTD 903 TC English rectly in the floor. The sensor cable must be led through a separate conduit or segregated from power cables. The floor sensor must be centred between loops of heating cable. The sensor cable may be extended up to 100 m by means of a separate two-core cable.
Page 14
FRTD 903 TC English the cover. Ensure that both the power slide button on the cover and the power switch pin in the thermostat are down. 3. Click the cover into place by applying light, even pressure. Warning! Do not apply pressure to the corners of the display cover or to the display itself.
Page 15
FRTD 903 TC English FIG. 9 - TROUBLESHOOTING If the sensor is disconnected or short-circuited, the heating system is switched off. The sensor can be checked against the resistance table. Error codes E0: Internal fault. The thermostat must be replaced.
FRTD 903 TC English TECHNICAL DATA Voltage ................ 100-240 VAC Max. pre-fuse ................16 A Built-in circuit breaker ..........2-pole, 16 A Output relay ........... make contact - SPST - NO Output ................max. 16 A Terminal wire size ............1.5-2.5 mm2 Control principle ..............
Page 20
Industrie West Gass 8 www.aeg-haustechnik.de AEG is a registered trademark used under license from AB Electrolux (publ). AEG is a registered trademark used under license from AB Electrolux (publ). 5242 Lupfig Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve d‘erreurs et de modifications Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve d‘erreurs et de modificati...
