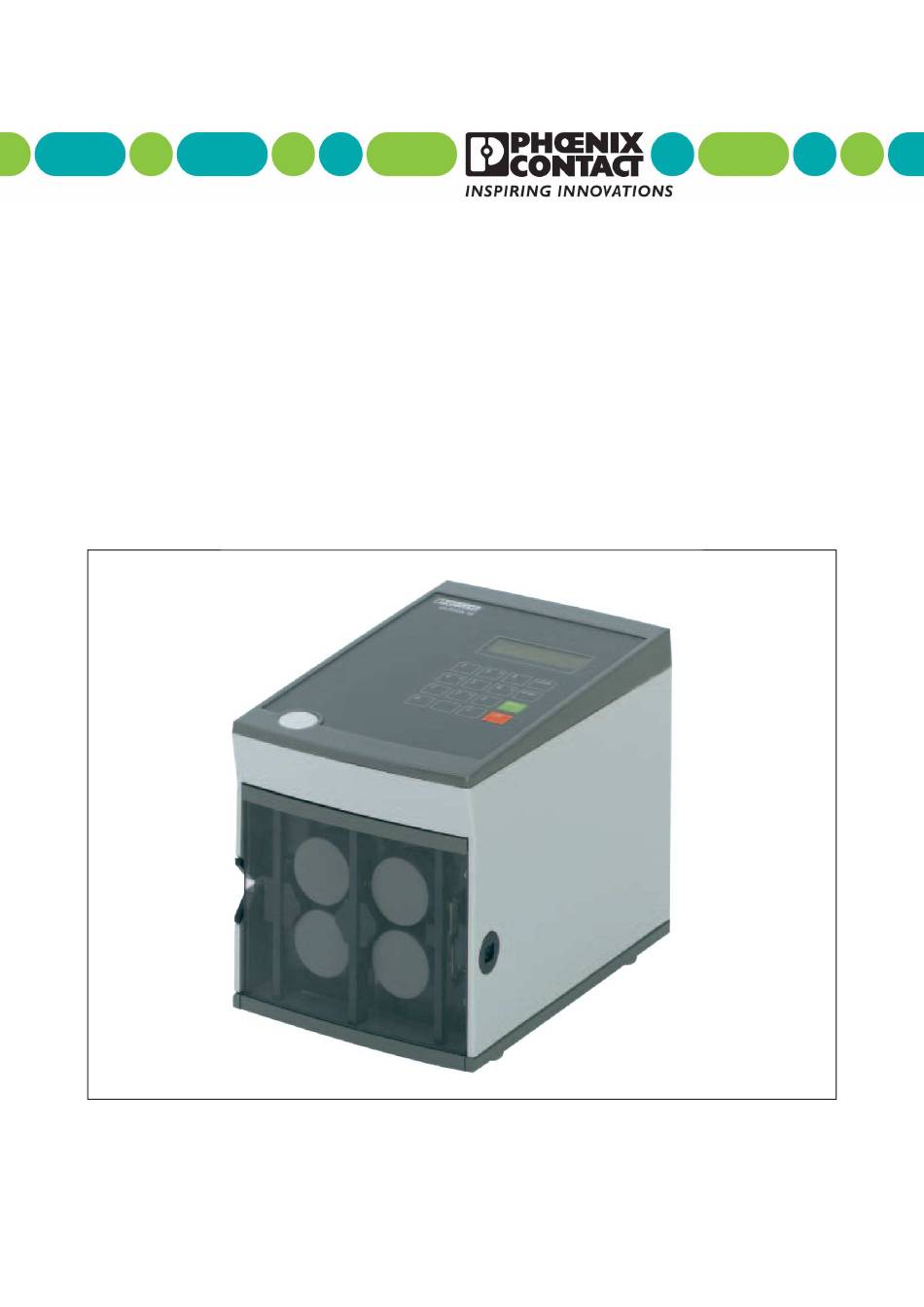

CLIPLINE
Anwenderhandbuch
User Manual
UM IA CUTFOX 10
Art.-Nr.:
28 88 47 9
Order No.:
Ablängautomat CUTFOX 10
Cutting Machine CUTFOX 10

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Phoenix Contact CLIPLINE CUTFOX 10

Summary of Contents for Phoenix Contact CLIPLINE CUTFOX 10

  • Page 1 CLIPLINE Anwenderhandbuch User Manual UM IA CUTFOX 10 Art.-Nr.: 28 88 47 9 Order No.: Ablängautomat CUTFOX 10 Cutting Machine CUTFOX 10...
  • Page 3 CLIPLINE Anwenderhandbuch Ablängautomat CUTFOX 10 Deutsch 02/2006 Bezeichnung: UM IA CUTFOX 10 Revision: 28 88 47 9 Art.-Nr.: Dieses Handbuch ist gültig für: Bezeichnung Art.-Nr. CUTFOX 10 12 06 82 9 102786_C00_ia PHOENIX CONTACT...
  • Page 4 Normen und sonstigen Vorschriften zur Elektrotechnik und insbeson- dere mit den einschlägigen Sicherheitskonzepten vertraut sind. Für Fehlhandlungen und Schäden, die an Produkten von Phoenix Contact und Fremdpro- dukten durch Missachtung der Informationen dieses Handbuchs entstehen, übernimmt Phoenix Contact keine Haftung.
  • Page 5 Zusicherungen im Hinblick auf die Eignung zu einem bestimmten Zweck dar. Die Phoenix Contact GmbH & Co. KG behält sich das Recht vor, die Informationen und die in diesen Informationen beschriebenen Produkte jeder Zeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern.
  • Page 6 Phoenix Contact vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patent- rechte genannt. Die Existenz solcher Rechte ist daher nicht auszuschließen. Internet Aktuelle Informationen zu Produkten von Phoenix Contact finden Sie im Internet unter: www.phoenixcontact.com. Aktuelle Dokumentation von Phoenix Contact finden Sie im Internet unter: www.download.phoenixcontact.de.

  • Page 7: Table Of Contents

    Kabel manuell zuschneiden (Manual Mode) ............4-3 Kabelzuschnitt am PC projektieren (PC Mode)..........4-4 CUTFOX 10 justieren (Justage Mode) ............... 4-7 Störungen beseitigen ......................5-1 Störungsbild 1 ....................5-2 Störungsbild 2 ....................5-3 Störungsbild 3 ....................5-5 Störungsbild 4 ....................5-8 102786_C00_ia PHOENIX CONTACT...
  • Page 8 CUTFOX 10 PHOENIX CONTACT 102786_C00_ia...

  • Page 9: Grundlegende Hinweise

    – für die bestimmungsgemäße Verwendung und – in sicherheitstechnisch einwandfreiem Zustand. Alle Personen, die mit der Inbetriebnahme, Bedienung und Instandhaltung des CUTFOX 10 zu tun haben, müssen – entsprechend qualifiziert sein und – dieses Anwenderhandbuch genau beachten. 102786_C00_ia PHOENIX CONTACT...

  • Page 10: Bestimmungsgemäße Verwendung

    Bei Ortsveränderung von einem kalten an einen warmen Ort kann sich Kondensat bil- den. – Vor Einsatz des CUTFOX 10 Fronttür öffnen und Kondensat verdunsten lassen. – Verschütten Sie keine Flüssigkeiten auf dem CUTFOX 10. – Setzen Sie den CUTFOX 10 keinen starken Erschütterungen und Stößen aus. PHOENIX CONTACT 102786_C00_ia...

  • Page 11: Zu Ihrer Sicherheit

    Am CUTFOX 10 dürfen nur autorisierte und eingewiesene Bediener arbeiten. Der Bediener ist im Arbeitsbereich Dritten gegenüber verantwortlich. Der Betreiber muss – dem Bediener das Anwenderhandbuch zugänglich machen und – sich vergewissern, dass der Bediener es gelesen und verstanden hat. 102786_C00_ia PHOENIX CONTACT...

  • Page 12: Gewährleistung

    Unsachgemäße und über die im Anwenderhandbuch beschriebene hinausgehende Anwendung – Eigenmächtige bauliche Veränderungen des CUTFOX 10 – Weiterbetreiben des CUTFOX 10 bei festgestellten Störungen – Unsachgemäß durchgeführte Reparaturen. Verwenden Sie nur Originalersatzteile (siehe „Ersatzteile“ auf Seite B-1). PHOENIX CONTACT 102786_C00_ia...

  • Page 13: Beschreibung Des Cutfox 10

    Bild 2-1 Lieferumfang Netzanschluss Austrittschlitz 15 Display Netzsicherungen Führung 16 Tastatur RS-232-Schnittstelle 10 Fronttür 17 Sechskantschlüssel Netzschalter 11 Rollen-Spreitzmechanismus 18 Abziehhaken Stellschraube 12 Messrollen 19 CD-ROM Antriebsrollen 13 Einführungsschlitz 20 RS-232-Kabel Schneidmesser 14 Türöffner 21 Adapter 22 Netzkabel 102786_C00_ia PHOENIX CONTACT...

  • Page 14: Verwendungsbereich Des Cutfox 10

    Entnehmen des Kabels Führung für das Kabel Fronttür zum Schutz des Bedieners Rollen-Spreizmechanismus zum Einlegen des Kabels Messrollen zur Messung der Kabellänge Einführungsschlitz zum Einführen des Kabels Türöffner zum Öffnen der Fronttür Display zur Anzeige von Betriebsparametern PHOENIX CONTACT 102786_C00_ia...
  • Page 15 Rollenwechsel – befindet sich an der Gehäuseunterseite CD-ROM enthält Software für den PC-Betrieb RS-232-Kabel zum Anschluss des CUTFOX 10 an einen PC, 2 m lang Adapter Adapter von 25-poliger Buchse auf 9-poligen Stecker Netzkabel zum Anschluss des CUTFOX 10 ans Netz 102786_C00_ia PHOENIX CONTACT...
  • Page 16 CUTFOX 10 PHOENIX CONTACT 102786_C00_ia...

  • Page 17: Cutfox 10 In Betrieb Nehmen

    • Den Netzstecker am Netzanschluss (1) und an die Netzsteckdose anschließen. Auf die richtige Netzspannung achten – siehe Typenschild (2). • CUTFOX 10 mit Netzschalter (3) einschalten (I drücken) Display (4) und rote LED „stop“ (5) leuchten. 102786_C00_ia PHOENIX CONTACT...

  • Page 18: Betriebsart Wählen

    SPEED AUTOM: X – Kabellängen-Fehler korrigieren SPRACHE: – Die Geschwindigkeit einstellen, mit der das Kabel bewegt wird. – Sprache und Maßeinheit (mm/in.) um- stellen Am Display werden die zur Zeit gültigen Werte „X“ und die gewählte Farbe angezeigt. PHOENIX CONTACT 102786_C00_ia...

  • Page 19: Bedienen

    Das Kabel zwischen den Rollen einlegen und durch die Führung sowie den Austritts- schlitz nach außen ziehen (4). • Die Fronttür (5) nach oben klappen. Die Rollen klemmen dabei das Kabel fest (6). • Netzstecker wieder einstecken. 102786_C00_ia PHOENIX CONTACT...
  • Page 20 Nach dem Ende des Kabelzuschnitts die Fronttür öffnen und das Kabel entnehmen. • Anschließend kann ein neuer Zuschnitt erfolgen oder in eine andere Betriebsart ge- wechselt werden. • Wenn keine Kabel mehr zugeschnitten werden sollen, Netzschalter ausschalten (0 drücken). PHOENIX CONTACT 102786_C00_ia...

  • Page 21: Kabel Manuell Zuschneiden (Manual Mode)

    Die Zifferntaste „6“ solange drücken, bis die gewünschte Kabellänge transportiert ist. • Zum Abschneiden des Kabels die Zifferntaste „2“ drücken. Im Manual Mode gibt es keine Fehleranzeige „Transport-Fehler/Draht Ende ?“ wie beim Auto Mode. Bei der Meldung „Schneid-Fehler“ siehe Kapitel 5.3 auf Seite 5-5. 102786_C00_ia PHOENIX CONTACT...

  • Page 22: Kabelzuschnitt Am Pc Projektieren (Pc Mode)

    Die restlichen Daten werden automatisch angezeigt. Die angezeigten Werte können überschrieben oder mit Taste „C“ gelöscht werden. Die Ursprungsdaten bleiben im PC jedoch unverändert. Um die Ursprungsdaten im CUTFOX 10 wieder herzustellen, müssen diese erneut vom PC übertragen werden. PHOENIX CONTACT 102786_C00_ia...
  • Page 23 Display zeigt die oben stehende Meldung. Die rote LED leuchtet. • Neues Kabel einlegen und „enter“ betätigen. Der Kabelzuschnitt wird fortgesetzt. Bei einem Transport-Fehler oder der Meldung „Schneid-Fehler“ siehe „Störungsbild 2“ auf Seite 5-3 oder „Störungsbild 3“ auf Seite 5-5. 102786_C00_ia PHOENIX CONTACT...
  • Page 24 Nach dem Ende des Kabelzuschnitts die Fronttür öffnen und das Kabel entnehmen. • Anschließend kann ein neuer Zuschnitt erfolgen oder in eine andere Betriebsart ge- wechselt werden. • Wenn keine Kabel mehr zugeschnitten werden sollen, Netzschalter ausschalten (0 drücken). PHOENIX CONTACT 102786_C00_ia...

  • Page 25: Cutfox 10 Justieren (Justage Mode)

    Die gewünschte Vorschubgeschwindigkeit mit den Zifferntaste „0“ (langsam) bis „9“ (schnell) eingeben. 4.4.3 Kabelvorschub im Auto Mode einstellen (Speed Autom) In der Zeile „Speed Autom“ kann der Kabelvorschub im Auto Mode eingestellt werden. • Gewünschte Vorschubgeschwindigkeit mit Zifferntaste „0“ (langsam) bis „9“ (schnell) eingeben. 102786_C00_ia PHOENIX CONTACT...
  • Page 26 0 = deutsch; 1 = englisch; 2 = französisch; 3 = italienisch; 4 = spanisch • Mit dem Cursor auf die Anzeige mm (inch) wechseln. • Durch Drücken einer beliebigen Zifferntaste ändert sich die Maßeinheit. • Mit der Taste „mode“ zum Auto Mode zurückkehren PHOENIX CONTACT 102786_C00_ia...

  • Page 27: Störungen Beseitigen

    Seite 5-3 „Meldung „Transport-Fehler“ erscheint – Anpressdruck zu gering – Antriebs-/Messrollen prü- fen/wechseln Meldung „Schneid-Fehler“ erscheint – Kabelquerschnitt prüfen Störungsbild 3 Seite 5-5 – Schneidmesser prüfen/wech- seln Die Kabellänge stimmt nicht – Kabellänge justieren Störungsbild 4 Seite 5-8 102786_C00_ia PHOENIX CONTACT...

  • Page 28: Störungsbild 1

    CUTFOX 10 mit Netzschalter (1) ausschalten (0 drücken). • Netzstecker (2) ziehen. • Sicherungshalter (3) herausziehen. • Netzsicherungen (4) prüfen. • Defekte Netzsicherung ersetzen (Artikel-Nr. siehe „Ersatzteile“ auf Seite B-1). • Sicherungshalter einschieben. Der Sicherungshalter muss einrasten. PHOENIX CONTACT 102786_C00_ia...

  • Page 29: Störungsbild 3

    Die Fronttür muss geöffnet werden. Ziehen Sie den Netzstecker, bevor Sie die Fronttür öffnen! • CUTFOX 10 mit Netzschalter ausschalten (0 drücken). • Netzstecker ziehen. • Türöffner drücken. • Fronttür herunterklappen. • Anpressdruck mit Stellschraube (1) einstellen: Stellung oben → schwach Stellung unten → stark • Fronttür schließen. 102786_C00_ia PHOENIX CONTACT...
  • Page 30 Immer beide Rollen ersetzen. Beim Aufsetzen der Rolle auf die Führungsfläche (3) ach- ten. • Abziehhaken (1) hinter Rolle (2) einsetzen und Rolle abdrücken. • Abgenutzte Rollen ersetzen (Artikel-Nr. siehe „Ersatzteile“ auf Seite B-1). • Fronttür schließen. PHOENIX CONTACT 102786_C00_ia...
  • Page 31 Auto Mode SCHNEID-FEHLER DRAHT KONNTE NICHT GESCHNITTEN WERDEN QUITTIEREN MIT ENTER Der Schneid-Fehler lässt sich durch folgende Maßnahmen beheben: – Kabelquerschnitt prüfen – Schneidmesser prüfen/wechseln 5.3.1 Kabelquerschnitt prüfen • Prüfen Sie, ob ein zu großer Querschnitt verwendet wurde. 102786_C00_ia PHOENIX CONTACT...
  • Page 32 CUTFOX 10 mit Netzschalter ausschalten (0 drücken). • Netzstecker ziehen. • Türöffner drücken. • Fronttür herunterklappen • Beide Antriebsrollen (1) mit Abziehhaken (2) abdrücken. • Schneidmesser (3) mit Sechskantschlüssel (4) abschrauben. Immer beide Messer ersetzen (Artikel-Nr. siehe „Ersatzteile“ auf Seite B-1) PHOENIX CONTACT 102786_C00_ia...
  • Page 33 Oberes Messer (2) von links auf den Halter setzen. Darauf achten, dass schräge Flächen (3) nach außen zeigen. • Rollen wieder einbauen. Beim Aufsetzen der Rolle auf die Führungsfläche (Bild 5-4, Punkt 5) achten. • Fronttür schließen. 102786_C00_ia PHOENIX CONTACT...

  • Page 34: Störungsbild 4

    • Die tatsächliche Kabellänge messen (z. B. 788 mm). • In den Justage Mode wechseln. Dazu die Taste „mode“ 5 s gedrückt halten. • Den Messwert bei Justage (z. B. „788“) eingeben. Das Messwerk ist neu normiert. PHOENIX CONTACT 102786_C00_ia...
  • Page 35 1 – 999 Stück Länge der Schnitte 2 mm...99999 mm Vorschubgeschwindigkeit max. 0,5 m/s Maßeinheit (einstellbar) mm/inch Dialogsprache (einstellbar) Deutsch/Englisch/Französisch/Italienisch Schnittstelle RS-232 Maße (B x H x T) 194 mm x 295 mm x 227 mm Gewicht 11 kg 102786_C00_ia PHOENIX CONTACT...
  • Page 36 CUTFOX 10 Konformitätserklärung Hersteller: PHOENIX CONTACT GmbH & Co. KG Anschrift: Flachsmarktstr. 8 32825 Blomberg Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausrüstung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie entspricht.
  • Page 37 Bezeichnung Art.-Nr. Stck./Pck. Antriebs-/Messrollen CF-10 WHEEL SET 12 07 27 1 1 Paar Schneidmesser CF-10 CUTTER KNIFE SET 12 07 28 4 1 Satz Netzsicherung 230 V CF-10 FUSE 250V SET 12 07 31 0 1 Paar 102786_C00_ia PHOENIX CONTACT...
  • Page 38 CUTFOX 10 Teil Bezeichnung Art.-Nr. Stck./Pck. Sechskantschlüssel Größe 3 CF-10 ALLEN WRENCH 3 mm 12 07 33 6 Abziehhaken CF-10 ABZH 12 07 29 7 CD-ROM CF-10 CD-ROM 12 07 30 7 PHOENIX CONTACT 102786_C00_ia...
  • Page 39 Maßeinheit umstellen..........4-8 Durchlass..............A-1 Netzanschluss ............A-1 Netzsicherung Einstellen Bestelldaten ............B-1 Justage Mode............4-7 Prüfen ..............5-2 Ersatzteile ..............B-1 PC Mode Gewährleistung............1-4 Betriebsart............3-2 Gewicht..............A-1 Kabel zuschneiden..........4-4 Hinweise ..............1-1 Querschnitteinstellung ..........A-1 102786_C00_ia PHOENIX CONTACT...
  • Page 40 Schneidleistung ............A-1 Schneidmesser Bestelldaten ............B-1 Schnittanzahl ............A-1 Schnittlänge .............. A-1 Schnittstelle .............. A-1 Schutzeinrichtungen ..........1-3 Sechskantschlüssel Bestelldaten ............B-2 Speed Autom ............. 4-7 Speed Hand............... 4-7 Sprache umstellen ............. 4-8 Verwendungsbereich ..........2-2 PHOENIX CONTACT 102786_C00_ia...

  • Page 41: Um Ia Cutfox

    CLIPLINE User Manual Cutting Machine CUTFOX 10 English 02/2006 Designation: UM IA CUTFOX 10 Revision: Order No.: 28 88 47 9 This manual is valid for: Designation Version CUTFOX 10 12 06 82 9 102786_C00_ia PHOENIX CONTACT...
  • Page 42 The product usage described in this manual is exclusively aimed at electricians, or person- nel trained by electricians, who are familiar with the valid national standards and other reg- ulations on electrotechnology, in particular the pertinent safety concepts. Phoenix Contact assumes no liability for damage to any products resulting from disregard of information contained in this manual.
  • Page 43 CUTFOX 10 General Terms and Conditions of Use for Technical Documentation Phoenix Contact GmbH & Co. KG reserves the right to alter, correct, and/or improve the technical documentation and the products described in the technical documentation at its own discretion and without giving any notice.
  • Page 44 Phoenix Contact reserves the right to make any technical changes that serve the purpose of technical progress. Phoenix Contact reserves all rights in the case of patent award or listing of a registered design. External products are always named without reference to patent rights. The exist- ence of such rights shall not be excluded.
  • Page 45 Configuring the Cable Cut at the PC (PC Mode)..........4-4 Adjusting CUTFOX 10 (Adjustment Mode) ............4-7 Error Causes and Remedies ....................5-1 Fault Scenario 1 ....................5-2 Fault Scenario 2 ....................5-3 Fault Scenario 3 ....................5-5 Fault Scenario 4 ....................5-8 102786_C00_ia PHOENIX CONTACT...
  • Page 46 CUTFOX 10 PHOENIX CONTACT 102786_C00_ia...

  • Page 47: Basic Instructions

    – in a perfectly safe technical condition. All persons involved in the start-up, operation and maintenance of the CUTFOX 10 must – be appropriately qualified and – be intimately familiar with this operating manual. 102786_C00_ia PHOENIX CONTACT...

  • Page 48: Correct Use Of The Device

    – Before using the CF 1000, open the front door and allow any condensation to evaporate. – Do not spill liquids onto the CUTFOX 10. – Do not expose the CUTFOX 10 to strong vibrations and impact. PHOENIX CONTACT 102786_C00_ia...

  • Page 49: Protective Devices

    Only authorized and instructed operators may be allowed to work on the CUTFOX 10. The operator is responsible for third persons within the working area. The owner must – give the operator access to the operating manual and – make sure that the operator has read and understood it. 102786_C00_ia PHOENIX CONTACT...

  • Page 50: Guarantee

    Improper use and use above and beyond that described in the operating manual – Unauthorized constructional modifications to the CUTFOX 10 – Continued operation of the CUTFOX 10 after faults have been detected Improperly performed die assembly/repairs Only use original spare parts (see "Spare Parts" on page B-1). PHOENIX CONTACT 102786_C00_ia...

  • Page 51: Description Of Cutfox 10

    17 Hexagon spanner Mains switch 11 Roller spreading mechanism 18 Removal hook Adjustment screw 12 Measurement rollers 19 CD-ROM Drive rollers 13 Insertion slot 20 RS-232 cable Cutting blade 14 Door opener 21 Adapter 22 Mains cable 102786_C00_ia PHOENIX CONTACT...

  • Page 52: Use Of Cutfox 10

    For the safety of the user Roller spreading mecha- To insert the cable nism Measurement rollers To measure the cable length Insertion slot To insert the cable Door opener To open the front door Display To display the operating parameters PHOENIX CONTACT 102786_C00_ia...
  • Page 53 Removal hook For roller changes. It is located on the underside of the housing. CD-ROM Software for PC operation RS-232 cable CUTFOX 10 / PC, 2 m Adapter 25-pos./female – 9-pos./male Mains cable Connecting to the power supply 102786_C00_ia PHOENIX CONTACT...
  • Page 54 CUTFOX 10 PHOENIX CONTACT 102786_C00_ia...

  • Page 55: Starting Up Cutfox 10

    Ensure that the mains voltage is correct - see the rating plate (2). • Switch on the CUTFOX 10 with the mains switch (3) (press I). The display (4) and the red LED "stop" (5) light up. 102786_C00_ia PHOENIX CONTACT...

  • Page 56: Selecting The Operating Mode

    Adjust the cable length – Set the speed with which the cable is – Set language and units of measure- ment (mm or inches) The present valid values "X" and the selected color are shown on the display. PHOENIX CONTACT 102786_C00_ia...

  • Page 57: Operating

    Insert a cable between the rollers and pull it through the guide and out through the out- let slot (4). • Fold up the front door (5). The rollers clamp the cable firmly (6). • Connect the mains plug. 102786_C00_ia PHOENIX CONTACT...
  • Page 58 After the end of the cable cut, open the front door and remove the cable. • A new cut or another operating mode can then be run. • To put out of operation, switch off the mains switch (press 0). PHOENIX CONTACT 102786_C00_ia...

  • Page 59: Cutting Cable Manually (Manual Mode)

    To cut off the cable, press the number key "2". In Manual Mode there is no fault display "Transport error / Wire end ?". In the event of the message "Cutting error", refer to the section 5.3 on page 5-5. 102786_C00_ia PHOENIX CONTACT...

  • Page 60: Configuring The Cable Cut At The Pc (Pc Mode)

    The remaining data is displayed automatically Displayed values can be overwritten or deleted with the "C" button. However, original data remains unchanged in the PC. To restore the original data in the CUTFOX 10, it must be transferred again from the PC. PHOENIX CONTACT 102786_C00_ia...
  • Page 61 Insert a new cable and press "Enter". The cable cut is continued. In the event of a “"Transport error" or the message "Cutting er- ror", see "Fault Scenario 2" on page 5-3 or "Fault Scenario 3" on page 5-5. 102786_C00_ia PHOENIX CONTACT...
  • Page 62 After the end of the cable cut, open the front door and remove the cable. • A new cut or another operating mode can then be run. • To put out of operation, switch off the mains switch (press 0). PHOENIX CONTACT 102786_C00_ia...

  • Page 63: Adjusting Cutfox 10 (Adjustment Mode)

    Enter the required feed speed with the number key "0" (slow) to "9" (fast). 4.4.3 Set Cable Feed Automatically (Speed Autom) The cable feed can be set in Auto Mode in the line "SPEED AUTOM". • Enter the required feed speed with the number key "0" (slow) to "9" (fast). 102786_C00_ia PHOENIX CONTACT...
  • Page 64 0 = German; 1 = English; 2 = French; 3 = Italian; 4 = Spanish • Use the cursor to switch to the mm / inch display. • Press any key on the numeric pad to change the unit of measurement. • Press the "mode" button to change to Auto Mode. PHOENIX CONTACT 102786_C00_ia...

  • Page 65: Error Causes And Remedies

    The display shows "cutting error" – Check cable cross section Fault scenario 3 page 5-5 – Check / change cutting blade Cable length is not correct – Adjust cable length Fault scenario 4 page 5-8 102786_C00_ia PHOENIX CONTACT...
  • Page 66 Pull out the mains plug (2). • Pull out the fuse holder (3). • Check the mains fuses (4). • Replace the defective mains fuse (see "Spare Parts" on page B-1). • Push in the fuse holder. The fuse holder must engage. PHOENIX CONTACT 102786_C00_ia...
  • Page 67 Switch off the CUTFOX 10 with the mains switch (press 0). • Pull out the mains plug (2). • Open the front door. • Set the application pressure with the adjustment screw (1): Top position → weak Bottom position → strong • Close the front door. 102786_C00_ia PHOENIX CONTACT...
  • Page 68 Always replace both rollers. Pay attention to the guide surface when positioning the roller (3). • Insert the removal hook (1) behind the roller (2) and press down the roller. • Replace the worn rollers (see "Spare Parts" on page B-1). • Fold up the front door (5). PHOENIX CONTACT 102786_C00_ia...
  • Page 69 CUTTING ERROR WIRE COULD NOT BE CUT ACKNOWLEDGE WITH ENTER Remedy: – Check cable cross section – Check / change cutting blade 5.3.1 Check Cable Cross Section • Check whether too large a cross section was used. 102786_C00_ia PHOENIX CONTACT...
  • Page 70 Fold down the front door. • Press down both drive rollers (1) with the removal hook (2). • Unscrew the cutting blade (3) with the Allen key (4). Always replace both blades (order no. see "Spare Parts" on page B-1). PHOENIX CONTACT 102786_C00_ia...
  • Page 71 Place the upper blade (2) onto the holder from the left. Ensure that sloping surfaces (3) face outwards. • Replace the rollers. Pay attention to the guide surface when positioning the roller (Figure 5-4, point 5). • Fold up the front door. 102786_C00_ia PHOENIX CONTACT...
  • Page 72 • Measure the cable length (e. g., 788 mm). • Change to Adjustment Mode. Press the "mode" button for approx. 5 s. • Enter measured value for adjustment (e. g., "788") eingeben. The measuring unit is recalibrated. PHOENIX CONTACT 102786_C00_ia...
  • Page 73 Unit of measurement (can be set) mm/inch Dialog language (can be set) German / English / French / Italian Interface RS-232 Dimensions (width x length x height) 194 mm x 295 mm x 227 mm Weight 11 kg 102786_C00_ia PHOENIX CONTACT...
  • Page 74 EC Conformity Declaration EC Conformity Declaration Manufacturer: PHOENIX CONTACT GmbH & Co. KG Address: Flachsmarktstr. 8 32825 Blomberg We hereby declare that the machine described below complies with the pertinent basic safety and health re- quirements of the EC machine directive in design and construction and version marketed by us. This decla- ration will lose its validity in the case of modifications to the machine which are not approved by us.
  • Page 75 Drive/measurement rollers CF-10 WHEEL SET 12 07 27 1 1 pair Cutting blades CF-10 CUTTER KNIFE SET 12 07 28 4 1 set Mains fuse 230 V CF-10 FUSE 250V SET 12 07 31 0 1 pair 102786_C00_ia PHOENIX CONTACT...
  • Page 76 CUTFOX 10 Part Type Order No. Pcs./Pkt. Allen key, size 3 CF-10 ALLEN WRENCH 3 mm 12 07 33 6 Removal hook CF-10 ABZH 12 07 29 7 CD-ROM CF-10 CD-ROM 12 07 30 7 PHOENIX CONTACT 102786_C00_ia...
  • Page 77 Change..............5-4 Ordering Data............B-1 PC Mode Operating Mode ........... 3-2 Power consumption ..........A-1 EC conformity declaration......... A-2 Protective Devices ............. 1-3 Feed Speed Removal hook Adjustment ............4-7 Ordering Data ............. B-2 Feed speed............... A-1 102786_C00_ia PHOENIX CONTACT...
  • Page 78 Set language.............. 4-8 Spare parts ............... B-1 Speed Autom ............. 4-7 Speed Manu .............. 4-7 Storage .............. 1-2, 3-1 Throughput ............... A-1 Unit of measurement ..........A-1 Use of CUTFOX 10............ 2-2 Weight............... A-1 Work places ............... 1-2 PHOENIX CONTACT 102786_C00_ia...
