SLS Audio CS1090 User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

™

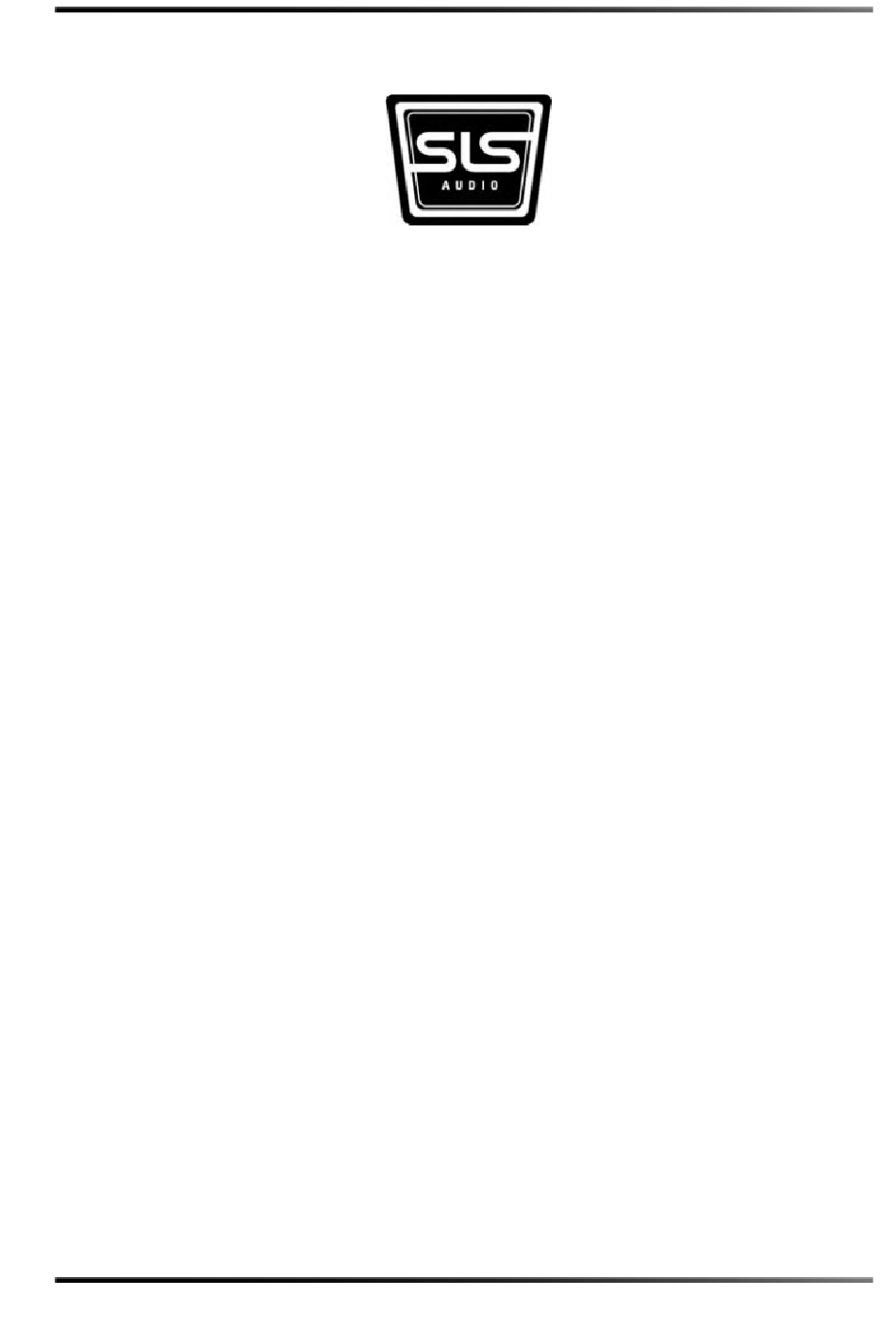

SLS CS1090 Speaker
User's Guide
Issue 2 11/15/2018
Part Number 9112433

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CS1090 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SLS Audio CS1090

Summary of Contents for SLS Audio CS1090

  • Page 1   ™ SLS CS1090 Speaker User’s Guide Issue 2 11/15/2018 Part Number 9112433...
  • Page 2 DAMAGE OR ISSUES INCIDENT TO NORMAL WEAR AND TEAR. DISCLAIMER OF WARRANTIES  THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES AND NO WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR  PURPOSE, OR OF NONINFRINGEMENT OF THIRD‐PARTY RIGHTS (INCLUDING, BUT NOT LIMITED TO, COPYRIGHT AND PATENT RIGHTS). LIMITATION OF LIABILITY IT IS UNDERSTOOD AND AGREED THAT DOLBY LABORATORIES’ LIABILITY, WHETHER IN CONTRACT, IN TORT, UNDER ANY WARRANTY,  IN NEGLIGENCE, OR OTHERWISE, SHALL NOT EXCEED THE COST OF REPAIR OR REPLACEMENT OF THE DEFECTIVE COMPONENTS OR  ACCUSED INFRINGING DEVICES, AND UNDER NO CIRCUMSTANCES SHALL DOLBY LABORATORIES BE LIABLE FOR INCIDENTAL,  SPECIAL, DIRECT, INDIRECT, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, DAMAGE TO SOFTWARE OR  RECORDED AUDIO OR VISUAL MATERIAL), COST OF DEFENSE, OR LOSS OF USE, REVENUE, OR PROFIT, EVEN IF DOLBY LABORATORIES OR  ITS AGENTS HAVE BEEN ADVISED, ORALLY OR IN WRITING, OF THE POSSIBILITY OF SUCH DAMAGES. WARRANTY CLAIMS cinemasupport@dolby.com  IN ORDER TO MAKE A WARRANTY CLAIM, YOU MUST CONTACT CINEMASUPPORT AT  DURING THE  WARRANTY PERIOD.  A CINEMA SUPPORT REPRESENTATIVE WILL DETERMINE WHETHER THE PURPORTED DEFECT IS COVERED UNDER  cinemasupport@dolby.com THE WARRANTY.  IF COVERED,   WILL PROVIDE YOU WITH DETAILED INFORMATION ON HOW AND WHERE  TO SEND YOUR DEFECTIVE PRODUCT.  FAILURE TO FOLLOW THE REPAIR RETURN INSTRUCTIONS MAY VOID YOUR WARRANTY. PRODUCT MODEL:  THIS DOCUMENTATION APPLIES TO MODEL CID1012.  PATENTS:  THIS PRODUCT MAY BE PROTECTED BY PATENTS AND PENDING PATENT APPLICATIONS IN THE UNITED STATES AND ELSEWHERE. FOR  MORE INFORMATION, INCLUDING A SPECIFIC LIST OF PATENTS PROTECTING THIS PRODUCT, PLEASE VISIT  http://www.dolby.com/patents .    Dolby and Dolby Atmos are registered trademarks of Dolby Laboratories.  Part Number 9112433 SLS and the SLS Audio logo are trademarks of Dolby Laboratories. Issue 2 All other trademarks remain the property of their respective owners. © Dolby Laboratories 2018 All rights reserved. SLS™ CS1090 Speaker User’s Guide...
  • Page 3 7. This guide is meant only for the purpose of instructing the user in the intended use of  SLS supplied rigging. All other rigging is considered part of the venue and/or user  supplied equipment and is not addressed in this guide.” 8. This guide is not a comprehensive source for rigging in general. User assumes all  responsibility for ensuring that accepted rigging and safety practices are employed.  User assumes all responsibility for the appropriate use of SLS supplied rigging  hardware and follows at a minimum all applicable laws, rules, and regulations in  force for each venue. 9. For ceiling installations, the system safety cable must be mounted to the structural  steel above the suspended ceiling tile in an auditorium. Do not attach the system  safety cable to any wood structure, wood roof joists, or wood frame. For wall  installations, the system safety cable must be anchored to the building structure  independent of the primary rigging device. In all instances, the safety cable must be  mounted in a way that supports a minimum of 5 times the static weight of the  speaker, or greater if a higher requirement is mandated as per local laws. 10. Do not install on a structure that is prone to abnormal vibration, movement, or chance  of impact. Failure to do so could result in damage to the equipment and/or damage to  the mounting surface. 11. Make sure that no water pipes, natural gas lines, electrical wire, or conduit are present  where the speaker is to be installed. Cutting or drilling into water pipes, natural gas  lines, electrical wire, or conduit could cause serious personal injury or property  damage. 12. Prior to installation, always inspect all hardware components for wear, deformations,  corrosion, and missing or damaged parts. 13. This product is intended for installation in dry indoor locations only. Premature  product failure or serious personal injury could occur if this product is used outdoors  or in wet indoor environments. 14. No open flame sources should be placed on the apparatus. SLS™ CS1090 Speaker User’s Guide...
  • Page 4 Regulatory Notices 15. No information contained in this guide is intended as a warranty on the part of SLS.  Anyone using this information assumes all liability arising from its use. Product abuse,  use of the product not in accordance with SLS instructions, or use in an application for  which the product has not been designed is not covered under any SLS warranty , nor is  SLS liable for any loss or damage. 16. THIS APPARATUS IS NOT INTENDED FOR FLOOR‐STANDING INSTALLATIONS  WITH NO ANCHORAGE. SLS™ CS1090 Speaker User’s Guide...

  • Page 5: Table Of Contents

    2.1.3 Installing the CS1090 in a 5.1 or 7.1 Sidewall Configuration ........4 2.1.4 Connecting the Safety Cable ...................6 2.1.5 Connecting Audio.....................6 2.2 Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums..7 2.2.1 Tools Required......................7 2.2.2 Identifying the MMA-1090 Rigging Kit Parts ............8 2.2.3 Installing the CS1090 in a Dolby Atmos Overhead Configuration ......8...

  • Page 7: Chapter 1 Introduction

    You can also use the MMA‐1090 rigging kit with the FCT‐24 flat‐mount or RCT‐24  recessed‐mount ceiling tile rigging kits to enable the CS1090 to fly from the ceiling  tile grid. However, the RCT‐24 may restrict the available angle. Detailed  documentation on these ceiling tile installations is provided in the SLS Ceiling Tile  Rigging Kits Installation Guide, which is available for download at  https://www.dolbycustomer.com. For third‐party hardware rigging installations, four 1/4ʺ‐20 sized attachment points in a  standardized layout on the back of the CS1090 are available. The four bolts that are already  installed in these positions on each speaker may be reused for fastening the third‐party  hardware to the CS1090 CS1090 Specifications Following are the CS1090 general specifications:* • Frequency response: 55 Hz to 20 kHz • Sensitivity: 1 watt @ 1 M: 94 dB • Continuous power rating: 300 watts • Maximum continuous rated SPL at 1 meter: 119 dB • Coverage angle: 90 degrees horizontal, 60 degrees vertical • Drivers: 10‐inch low‐frequency, 1‐inch compression driver high‐frequency • Size: • Width: 15.48 inches (393 millimeters) • Height: 18.5 inches (470 millimeters) • Top depth: 11 inches (280 millimeters) • Bottom depth: 6.2 inches (157 millimeters) SLS™ CS1090 Speaker User’s Guide...

  • Page 8: Customer Support And Spare Parts

    Introduction • Net weight: 28 pounds (12.7 kilograms) *Due to product improvement research, SLS Audio reserves the right to make changes to  existing products without notice. Customer Support and Spare Parts If you need assistance installing the CS1090, require replacement parts, or have other  questions, you can contact us at: Portal: www.dolbycustomer.com Email: cinemasupport@dolby.com Region Support Phone Numbers Americas  +1‐415‐645‐4900 EMEA  +44‐33‐0808‐7700 APAC  +86‐400‐692‐6780 Japan +81‐3‐4540‐6782 SLS™ CS1090 Speaker User’s Guide...

  • Page 9: Chapter 2 Installing The Cs1090

    Chapter 2 Installing the CS1090 Installing the CS1090 Using the YK-1090 in 5.1 and 7.1 Auditoriums You can use the YK‐1090 rigging kit for 5.1 and 7.1 auditorium sidewall mounting  installations (where only the tilt axis needs to be adjusted).  Warning: TO PREVENT INJURY, THIS APPARATUS MUST BE SECURELY ATTACHED  TO THE FLOOR/WALL IN ACCORDANCE WITH THE INSTALLATION  INSTRUCTIONS. CONSULT A PROFESSIONAL MECHANICAL OR  STRUCTURAL ENGINEER TO OBTAIN APPROVAL FOR ALL  ATTACHMENTS TO THE STRUCTURE. THIS APPARATUS MUST BE  INSTALLED BY LICENSED PROFESSIONAL INSTALLERS. IF NOT  ATTACHED TO THE STRUCTURE PROPERLY, THIS APPARATUS COULD  FALL AND CAUSE PERSONAL INJURY OR DEATH. INSPECT ALL  COMPONENTS BEFORE INSTALLATION. THIS APPARATUS IS NOT  INTENDED FOR FLOOR STANDING INSTALLATIONS WITH NO  ANCHORAGE. ALL LOCAL BUILDING AND SEISMIC CODES MUST BE  ADHERED TO. 2.1.1 Tools Required • 7/32‐inch Allen wrench wrench to remove the bolts for installation of the YK‐1090 • #2 Phillips screwdriver for attaching speaker wire to barrier strip 2.1.2 Identifying the YK-1090 Rigging Kit Parts The following parts are included in the YK‐1090 rigging kit: ...

  • Page 10: Installing The Cs1090 In A 5.1 Or 7.1 Sidewall Configuration

    Installing the CS1090 Figure 2‐1   1 of 2 yokes 1 of 4 washers YK-1090 Rigging Kit Parts Figure 2-1 2.1.3 Installing the CS1090 in a 5.1 or 7.1 Sidewall Configuration Warning: USE THEAPPROPRIATE QUANTITY OF M10 OR 3/8‐INCH BOLTS TO  SECURE THE HARDWARE TO THE STRUCTURE. BASED ON THE WEIGHT OF  THE APPARATUS, INSTALLER‐SUPPLIED HARDWARE MUST HAVE A  MINIMUM 5:1 SAFETY FACTOR OR GREATER IF A HIGHER  REQUIREMENT IS MANDATED AS PER LOCAL LAWS. HARDWARE MUST  BE SECURELY TIGHTENED. To install the CS1090, there are two yoke attachment options: • If maximum adjustment on the tilt axis is needed, you need to mount the CS1090 to ...
  • Page 11 Installing the CS1090 Using the YK-1090 in 5.1 and 7.1 Auditoriums Remove the ¼”‐20 bolt, and insert and install the provided ¼”‐20 shoulder eyebolt (or  an installer‐supplied eyebolt) at the back of the CS1090.  Figure 2‐3   Eyebolt in Place for Safety Cable Figure 2-3 To install the CS1090: Mount the yoke to the wall with installer‐supplied hardware using a minimum of  four fasteners. We recommend M10 or 3/8” sized bolts.  Remove the two 3/8”‐16 bolts from the sides of the CS1090. Peel off the paper on the neoprene washers to expose the adhesive layer, and adhere  the washers to the yoke in the desired yoke position holes. Position the CS1090 between the yoke, and insert the two 3/8‐”16 bolts and lightly  tighten. Adjust the tilt angle as needed, and securely tighten the bolts to complete the  installation. Figure 2‐4   CS1090 Placement Figure 2-4...

  • Page 12: Connecting The Safety Cable

    Installing the CS1090 2.1.4 Connecting the Safety Cable After the CS1090 is attached to the structure, you must connect a secondary safety  attachment point to an independent point on the building structure. The 1/4”‐20 eyebolt is  provided to attach an installer‐supplied safety cable. Based on the weight of the CS1090, all  installer‐supplied safety rigging hardware must have a minimum 5:1 safety factor or  greater if a higher requirement is mandated as per local laws. Remove all slack to avoid any  shock loading of the cable in the event of a primary rigging failure. Warning: INSTALLER‐SUPPLIED RIGGING HARDWARE MUST HAVE A MINIMUM  5:1 SAFETY FACTOR BASED ON THE WEIGHT OF THE APPARATUS.YOU  MUST SECURELY TIGHTEN THE HARDWARE. DO NOT SECURE THE  SAFETY CABLE BACK TO THE YOKE. REMOVE ALL SLACK FROM THE  CABLE. REPLACE THE CABLE IF IT HAS BEEN PULLED IN THE EVENT OF  A PRIMARY RIGGING FAILURE. 2.1.5 Connecting Audio The input barrier strip accepts 16‐ to 12 gauge wire, either with #6 spade lugs or bare wire.  Always use industry standard practices for selecting wire gauge, based on the product  power rating and cable length. Note that the barrier strip is marked with a plus (+) or red  indicator to show the polarity. Per IEC standard, a positive voltage on the positive marked  input results in the low‐frequency drivers moving outward. Always tie down the cable to  available hardware to minimize any buzzing or pullouts. Warning: TURN OFF ALL AMPLIFIERS WHEN CONNECTING THE LOUDSPEAKER  WIRING. SLS™ CS1090 Speaker User’s Guide...

  • Page 13: Installing The Cs1090 Using The Yk-1090 And Mma-1090 In Dolby Atmos Auditoriums

    Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums The MMA‐1090 rigging kit is an add‐on to the YK‐1090 rigging kit. You need both of these  kits to mount the speakers in Dolby Atmos auditoriums, where both vertical and  horizontal axis adjustment is required. In addition to the yokes, neoprene washers, and  eyebolts that are included with the YK‐1090 kit, you need additional hardware that is  included in the MMA‐1090 kit for overhead installations.  Note: The CS1090 provides a front baffle that is tilted 15 degrees relative to an overall box  tilt of 0 degrees. When using the Dolby Audio Room Design Tool (DARDT)  specification for aiming angle calculations in Dolby Atmos installations, subtract  15 degrees from the down angle data provided for side surrounds. For overheads,  subtract 15 degrees from the axis that the front baffle slope is angled toward. Warning: TO PREVENT INJURY, THIS APPARATUS MUST BE SECURELY ATTACHED  TO THE FLOOR/WALL IN ACCORDANCE WITH THE INSTALLATION  INSTRUCTIONS. CONSULT A PROFESSIONAL MECHANICAL OR  STRUCTURAL ENGINEER TO OBTAIN APPROVAL FOR ALL ...

  • Page 14: Identifying The Mma-1090 Rigging Kit Parts

    1 of 2 U-brackets 1 of 12 washers 1 of 6 2 of 6 screws lock nuts MMA-1090 Rigging Kit Parts Figure 2-5 2.2.3 Installing the CS1090 in a Dolby Atmos Overhead Configuration Warning: USE THEAPPROPRIATE QUANTITY OF M10 OR 3/8‐INCH BOLTS TO  SECURE THE HARDWARE TO THE STRUCTURE. BASED ON THE WEIGHT OF  THE APPARATUS, INSTALLER‐SUPPLIED HARDWARE MUST HAVE A  MINIMUM 5:1 SAFETY FACTOR OR GREATER IF A HIGHER  REQUIREMENT IS MANDATED AS PER LOCAL LAWS. HARDWARE MUST  BE SECURELY TIGHTENED. To install the CS1090: Attach the U‐bracket to the structure using installer‐supplied hardware. ...
  • Page 15 Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums To allow the CS1090 to hang from the ceiling tile grid, you can use the MMA‐1090  rigging kit with the FCT‐24 flat‐mount or RCT‐24 recessed‐mount ceiling tile rigging  kits. However, the RCT‐24 may restrict the available angle. You insert the M20 hollow  bolt from the ceiling tile kits, as shown in the following figure (FCT‐24 shown in  figure).  Figure 2‐7   Steel washer Neoprene washer (x3) MMA-1090 with FCT-24 or RCT-34 Rigging Kit Figure 2-7 For detailed information on FCT‐24 and RCT‐24 ceiling tile installations, you can  download the SLS Ceiling Tile Rigging Kits Installation Guide at  https://www.dolbycustomer.com Remove the two 3/8”‐16 bolts from the sides of the CS1090, place the speaker into the  yoke, then position the neoprene washer between the speaker and yoke, and reinstall  the bolts. Figure 2‐8  ...
  • Page 16 Installing the CS1090 Remove the ¼”‐20 bolt, and insert and install the provided ¼”‐20 shoulder eyebolt (or  an installer‐supplied eyebolt) at the back of the CS1090. An eyebolt is provided with  the YK‐1090 rigging kit. Figure 2‐9   Eyebolt in Place for Safety Cable Figure 2-9 Attach the U‐bracket to the yoke, as shown in the following figure, then adjust any of  the angles as needed, and tighten down all bolts. Figure 2‐10   Figure 2-10 Attach Yoke to U-bracket SLS™ CS1090 Speaker User’s Guide...

  • Page 17: Connecting The Safety Cable

    Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums The U‐bracket also provides two options for attachment to the yoke: • For maximum vertical and horizontal angle adjustment, use the holes on the yoke and  U‐bracket, as shown in Figure 2‐11.  • In cases where minimal vertical or horizontal angle adjustment is needed, use the  holes on the yoke and U‐bracket shown in Figure 2‐12 to avoid blocking the image  projected to the screen.  You can also use a combination of both of these examples.  Figure 2‐11   U-bracket Use lower holes Figure 2-11 Attachment Points for Maximum Vertical and Horizontal Angle Adjustment Figure 2‐12...

  • Page 18: Connecting Audio

    Installing the CS1090 2.2.5 Connecting Audio The input barrier strip accepts 16‐ to 12 gauge wire, either with #6 spade lugs or bare wire.  Always use industry standard practices for selecting wire gauge, based on the product  power rating and cable length. Note that the barrier strip is marked with a plus (+) or red  indicator to show the polarity. Per IEC standard, a positive voltage on the positive marked  input results in the low‐frequency drivers moving outward. Always tie down the cable to  available hardware to minimize any buzzing or pullouts. Warning: TURN OFF ALL AMPLIFIERS WHEN CONNECTING THE LOUDSPEAKER  WIRING. 2.2.6 Installing the CS1090 in a Dolby Atmos Sidewall Configuration Warning: USE THE APPROPRIATE QUANTITY OF M10 OR 3/8” BOLTS TO SECURE  THE HARDWARE TO THE STRUCTURE. BASED ON THE WEIGHT OF THE  APPARATUS, INSTALLER‐SUPPLIED HARDWARE MUST HAVE A  MINIMUM 5:1 SAFETY FACTOR OR GREATER IF A HIGHER  REQUIREMENT IS MANDATED AS PER LOCAL LAWS. HARDWARE MUST  BE SECURELY TIGHTENED. To install in a sidewall configuration: Attach the U‐bracket to the wall with user‐supplied hardware using the holes and  orientation, as shown in Figure 2‐13. We require that you use a minimum of four  fasteners. We recommend M10 or 3/8” bolts. Figure 2‐13   Side-wall attachment points...
  • Page 19 Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums Position the neoprene washer in between the speaker and yoke (using the adhesive on  the washer to adhere to the yoke at the desired position), and then reinstall the bolts. Figure 2‐14   CS1090 mounting position for minimum obstruction for line of sight to screen CS1090 mounting position for maximum vertical angle adjustment Figure 2-14 Neoprene Washer Position Remove the ¼”‐20 bolt, and insert and install the provided ¼”‐20 shoulder eyebolt (or ...
  • Page 20 Figure 2‐17   U-bracket Use lower holes Figure 2-17 Attachment Points for Maximum Vertical and Horizontal Angle Adjustment (Top View) Figure 2‐18   Use upper holes U-bracket Figure 2-18 Attachment Points for Improved Sight Lines (Top View) SLS™ CS1090 Speaker User’s Guide...

  • Page 21: Connecting The Safety Cable

    Installing the CS1090 Using the YK-1090 and MMA-1090 in Dolby Atmos Auditoriums 2.2.7 Connecting the Safety Cable After the CS1090 is attached to the structure, you must connect a secondary safety  attachment point to an independent point on the building structure. The 1/4”‐20 eyebolt is  provided to attach an installer‐supplied safety cable. Based on the weight of the CS1090, all  installer‐supplied safety rigging hardware must have a minimum 5:1 safety factor or  greater if a higher requirement is mandated as per local laws. Remove all slack to avoid any  shock loading of the cable in the event of a primary rigging failure  Warning: INSTALLER‐SUPPLIED RIGGING HARDWARE MUST HAVE A MINIMUM  5:1 SAFETY FACTOR BASED ON THE WEIGHT OF THE APPARATUS. YOU  MUST SECURELY TIGHTEN THE HARDWARE. DO NOT SECURE THE  SAFETY CABLE BACK TO THE YOKE. REMOVE ALL SLACK FROM THE  CABLE. REPLACE THE CABLE IF IT HAS BEEN PULLED IN THE EVENT OF  A PRIMARY RIGGING FAILURE. 2.2.8 Connecting Audio The input barrier strip accepts 16‐ to 12 gauge wire, either with #6 spade lugs or bare wire.  Always use industry standard practices for selecting wire gauge, based on the product  power rating and cable length. Note that the barrier strip is marked with a plus (+) or red  indicator to show the polarity. Per IEC standard, a positive voltage on the positive marked  input results in the low‐frequency drivers moving outward. Always tie down the cable to  available hardware to minimize any buzzing or pullouts. Warning: TURN OFF ALL AMPLIFIERS WHEN CONNECTING THE LOUDSPEAKER ...

  • Page 22: Dimensions

    Installing the CS1090 Dimensions Figure 2‐19   Figure 2-19 CS1090 [Inches] Millimeters SLS™ CS1090 Speaker User’s Guide...
  • Page 23 11 .43 8.83 1.34 1.38 Figure 2-20 MMA-1090 Yoke [Inches] Millimeters Figure 2‐21   11 .43 2.39 13 .53 2.37 3.21 10 .40 10 .40 16.63 14.26 10 .40 2.85 15.88 Figure 2-21 YK-1090 Yoke [Inches] Millimeters SLS™ CS1090 Speaker User’s Guide...
  • Page 24 75.5° 89.5° 89.5° 22.04 22.04 559.7 559.7 52.5° 52.5° CONFIDENTIALITY NOTICE: CONFIDENTIALITY NOTICE: MAX DOWN ANGLE YK-1090 ONLY INNER HOLE Figure 2-22 CS1090 YK-1090 and MMA-1090 Extended Positions with YK-1090 Maximum Down Angles [Inches] Millimeters SLS™ CS1090 Speaker User’s Guide...
  • Page 25 26.8° 4.95 125.7 7.49 190.3 17.27 438.8 19.82 503.4 MAX SIDE ANGLE YK-1090 : INNER HOLES MMA-1090 : INNER HOLES CONFIDENTIALITY NOTICE: Figure 2-23 CS1090 YK-1090 and MMA-1090 Extended Positions with Maximum SIde Angles [Inches] Millimeters SLS™ CS1090 Installation Guide...
  • Page 26 MAX DOWN ANGLE (WALL TO BACK OF SPEAKER)= 44.26 DEGREES(NOT SHOWN IN DRAWING) MAX DOWN ANGLE(WALL TO BACK OF SPEAKER)= 73.31 DEGREES(NOT SHOWN IN DRAWING) Figure 2-24 CS1090 YK-1090 and MMA-1090 Extended Positions with Maximum SIde Angles and Maximum Down Angles [Inches] Millimeters SLS™ CS1090 Speaker User’s Guide...
  • Page 27 148.5 MAX DOWN ANGLE YK-1090 : OUTER HOLES MMA-1090 : OUTER HOLES MAX DOWN ANGLE MMA-1090:OUTER HOLES YK-1090:INNER HOLES Figure 2-25 CS1090 YK-1090 and MMA-1090 Extended Positions with and Maximum Down Angles [Inches] Millimeters Figure 2‐25   Figure 2‐26   Figure 2‐27  ...
