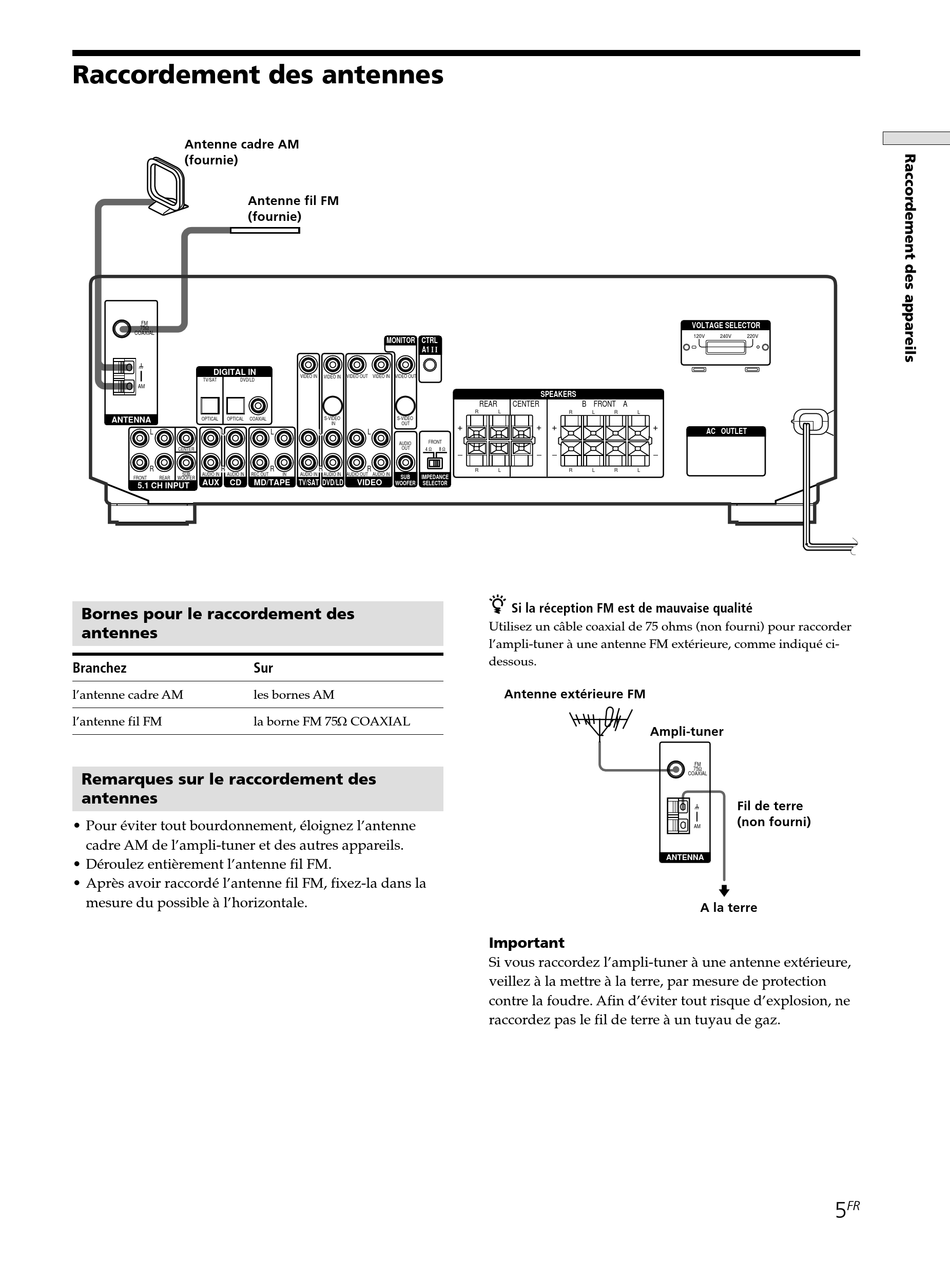

Raccordement des antennes

Antenne cadre AM
(fournie)
Antenne fil FM
(fournie)
FM
75
COAXIAL
DIGITAL IN
TV/SAT DVD/LD
AM
ANTENNA
OPTICAL OPTICAL COAXIAL
L L
CENTER
R R
SUB AUDIO IN AUDIO IN REC OUT
FRONT REAR WOOFER
AUX CD
5.1 CH INPUT
Bornes pour le raccordement des
antennes
Branchez
l'antenne cadre AM
l'antenne fil FM
Remarques sur le raccordement des
antennes
• Pour éviter tout bourdonnement, éloignez l'antenne
cadre AM de l'ampli-tuner et des autres appareils.
• Déroulez entièrement l'antenne fil FM.
• Après avoir raccordé l'antenne fil FM, fixez-la dans la
mesure du possible à l'horizontale.
MONITOR CTRL
A1 I I
VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
VIDEO IN
S-VIDEO S-VIDEO
IN OUT
L L L
FRONT
AUDIO
OUT
4
R R R
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB IMPEDANCE
MD/TAPE TV/SAT DVD/LD VIDEO
WOOFER SELECTOR
Sur
les bornes AM
la borne FM 75Ω COAXIAL
SPEAKERS
REAR CENTER B FRONT A
R L
R L R
8
R L R L R
z
Si la réception FM est de mauvaise qualité
Utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder
l'ampli-tuner à une antenne FM extérieure, comme indiqué ci-
dessous.
Antenne extérieure FM
Important
Si vous raccordez l'ampli-tuner à une antenne extérieure,
veillez à la mettre à la terre, par mesure de protection
contre la foudre. Afin d'éviter tout risque d'explosion, ne
raccordez pas le fil de terre à un tuyau de gaz.
VOLTAGE SELECTOR
120V 240V 220V
L
AC OUTLET
SWITCHED 120W/1A MAX
AC 120V 60Hz
L
Ampli-tuner
FM
75
COAXIAL
Fil de terre
(non fourni)
AM
ANTENNA
A la terre
5 FR
