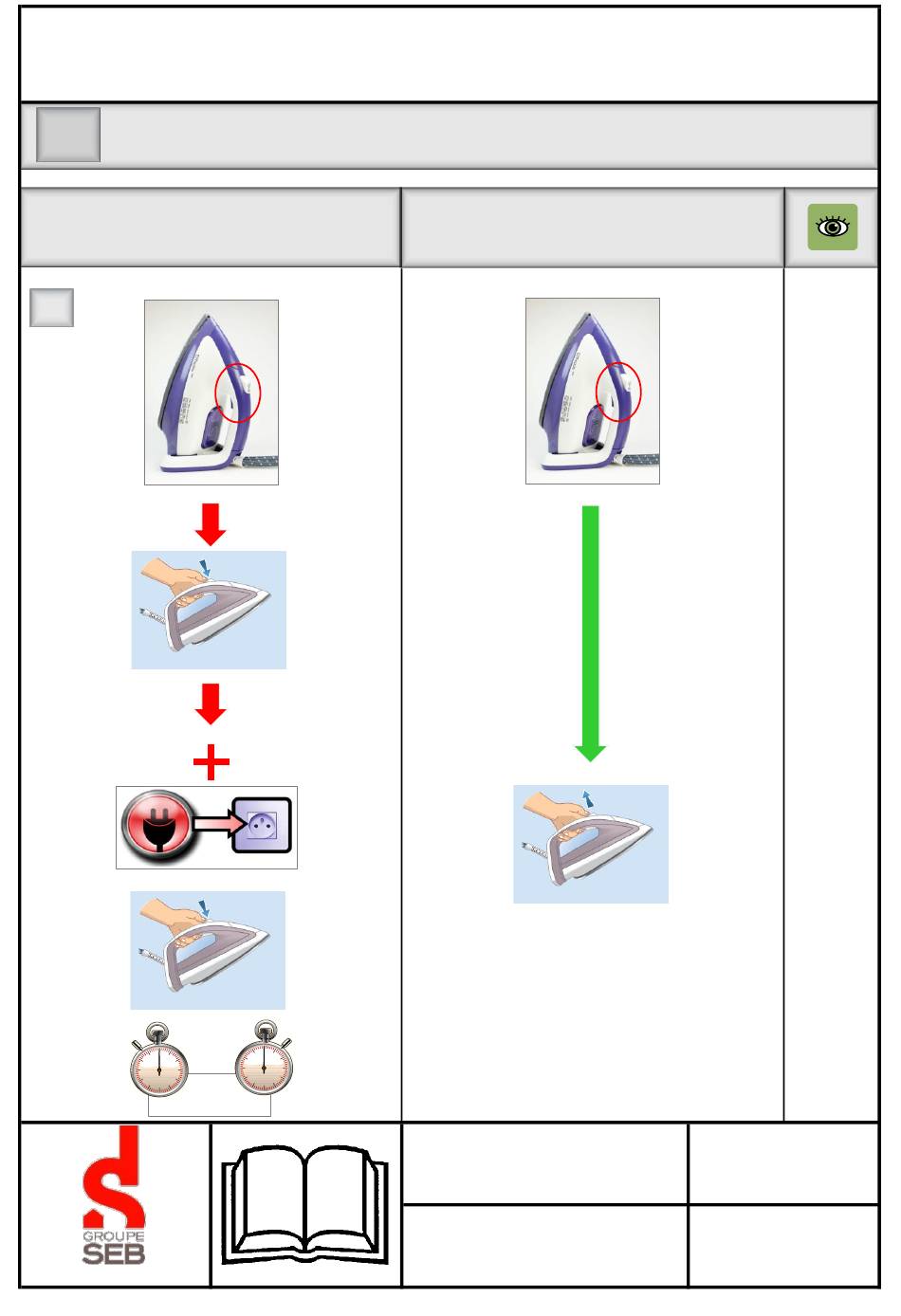

- Page 1 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR CONTROLE DU FONCTIONNEMENT ELECTROVANNE CONTROL OPERATION OF SOLENOID VALVE Action / Action Effet / Effect ≈ 3s GV676x.. / GV677x.. 01/04/2015 1/22...
- Page 2 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect CLAC CLAC Ce contrôle se coupe automatiquement au bout de secondes. Possibilité de sortir du contrôle avant les 20 secondes, en éteignant le générateur vapeur. This control is cut automatically after seconds.
- Page 3 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler l' électrovanne / Control the solenoid valve : . Si bobine coupée = changer la bobine . If coil crossed = to change the coil .
- Page 4 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler continuité du faisceau électrique Control continuity of the cable form Contrôler la carte électronique avec procédure : To control the electronic board with procedure : GV676x..
- Page 5 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR PROCEDURE DE CONTROLE DU FER CHECK PROCEDURE OF IRON Conditions initiales du contrôle / Initial conditions of control Matériel nécessaire / Necessary equipment 1 Multimètre Pâte thermoconductrice 1 Multimeter Thermoconductive paste Dans : outillage (DVD ROM) In : tools (DVD...
- Page 6 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV676x.. / GV677x.. 01/04/2015 6/22...
- Page 7 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect R ≈ 120 kΩ at 20°C GV676x.. / GV677x.. 01/04/2015 7/22...
- Page 8 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect R ≈ 70 Ω GV676x.. / GV677x.. 01/04/2015 8/22...
- Page 9 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV676x.. / GV677x.. 01/04/2015 9/22...
- Page 10 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler continuité du faisceau électrique Control continuity of the cable form Remplacer la sonde CTN / Replace the NTC probe INFORMATION : Valeurs CTN / NTC Values 120 kΩ...
- Page 11 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Après remontage de la semelle / After reassembly of the soleplate Valeurs / Values : R < 1 Ω Contrôler interrupteur (s) / Control switch (es) Contrôler continuité...
- Page 12 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Remplacer la semelle / Replace the soleplate Avant remontage de la semelle / Before reassembly of the soleplate Après remontage de la semelle / After reassembly of the soleplate Valeurs / Values : R <...
- Page 13 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR PROCEDURE DE CONTROLE PRODUIT CHECK PROCEDURE OF APPLIANCE Conditions initiales du contrôle / Initial conditions of control Matériel nécessaire / Necessary equipment 1 Compteur d'énergie Dans : outillage 1 Multimètre 1 Wattage meter (DVD ROM) 1 Multimeter...
- Page 14 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect ≈ 5s ≈ 2s GV676x.. / GV677x.. 01/04/2015 14/22...
- Page 15 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect ≈ 1,5s BBRRRRR... BBRRRRR..≈ 1,5s Valeurs / Values : ≥ Si / If : P 1100W < Si / If : P 1100W GV676x..
- Page 16 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect ≈ 1,5s Valeurs / Values : ≥ Si / If : P 700W < Si / If : P 700W CLAC CLAC GV676x.. / GV677x.. 01/04/2015 16/22...
- Page 17 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV676x.. / GV677x.. 01/04/2015 17/22...
- Page 18 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect FIN DE PROCEDURE / END OF PROCEDURE GV676x.. / GV677x.. 01/04/2015 18/22...
- Page 19 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking La procédure de contrôle produit n'est pas engagée. Arrêter le produit, le débrancher et recommencer la procédure : The check procedure of appliance is not hired. Stop the appliance, disconnect it and start again procedure : Contrôler la sonde CTN / Control the NTC probe INFORMATION :...
- Page 20 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler le positionnement de la carte électronique (appui) Control the positioning of the electronic board (support) ou / or Changer la carte électronique / To change the electronic board Contrôler les boutons To control the knobs Contrôler le positionnement de la carte électronique (appui)
- Page 21 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler continuité du faisceau électrique + Connectique Control continuity of the cable form + Connection Contrôler : thermostat + fusible + résistance Contrôler la CTN To control : thermostat + fuse...
- Page 22 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler le Fer / Control the Iron Contrôler continuité du faisceau électrique + Connectique : Control continuity of the cable form + Connection : Remplacer la Pompe To replace the Pump GV676x..
