LUTEC 12513LE-SL Owner's Manual

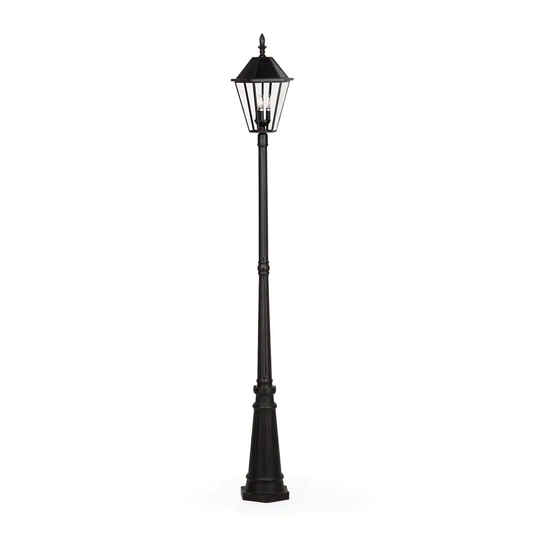

Solar post lantern
Hide thumbs Also See for 12513LE-SL:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

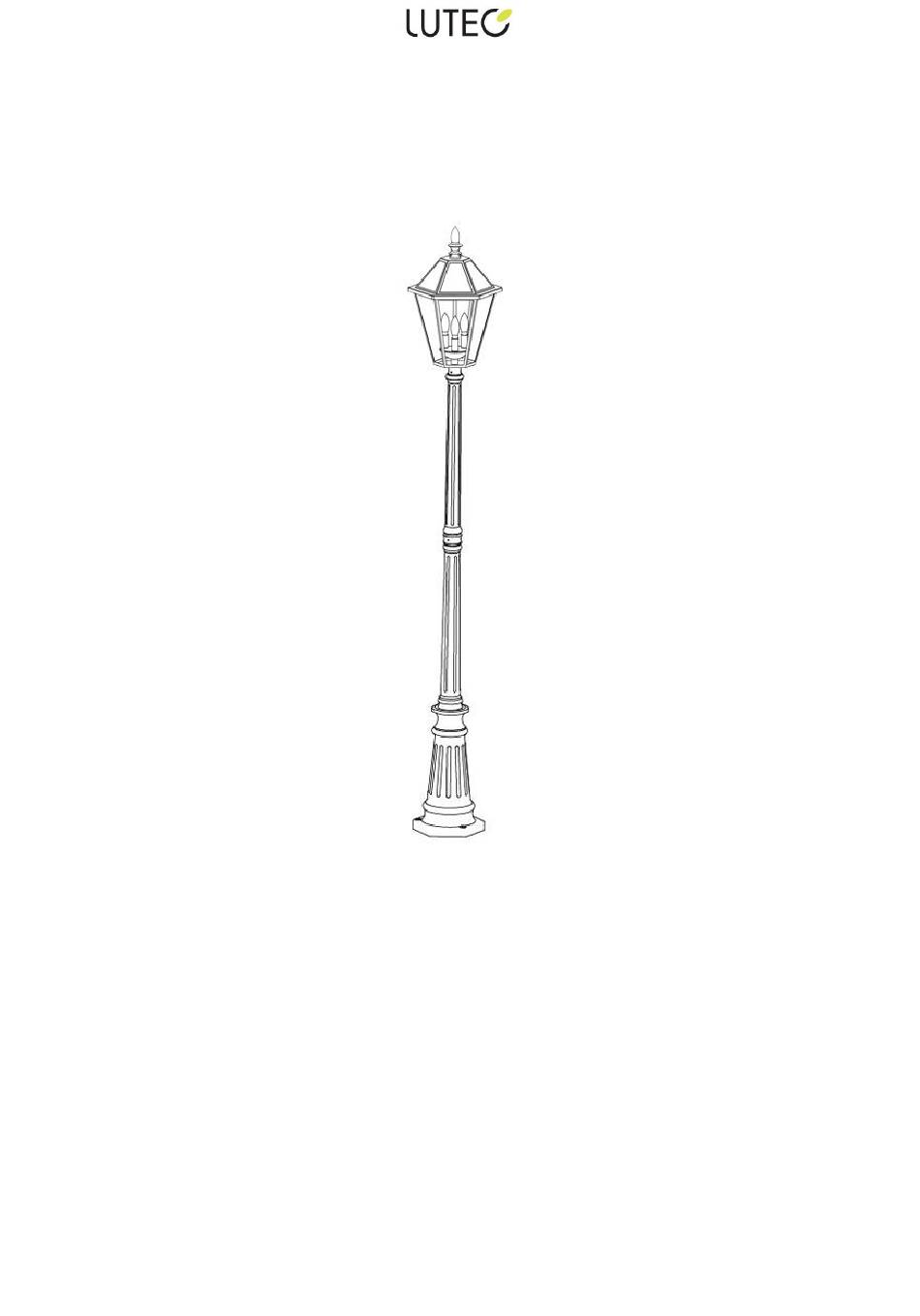

Solar Post Lantern
Owners Manual
Model 12513LE-SL
ASSEMBLY, INSTALLATION, CARE & USE
INSTRUCTIONS
IMPORTANT, RETAIN FOR FUTURE REFERENCE:
READ CAREFULLY
For assistance please contact our customer service hotline Monday-Saturday 8 a.m-6 p.m Pacific Time Zone
Toll Free 1-(877) 714-8669
LUTEC USA CUSTOMER SERVICE
149-B Houston Rd Troutman, NC 28116
E-mail: service@lutec.net
Website: www.lutec.com
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 12513LE-SL and is the answer not in the manual?

Questions and answers

Related Manuals for LUTEC 12513LE-SL

Summary of Contents for LUTEC 12513LE-SL

  • Page 1 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY For assistance please contact our customer service hotline Monday-Saturday 8 a.m-6 p.m Pacific Time Zone Toll Free 1-(877) 714-8669 LUTEC USA CUSTOMER SERVICE 149-B Houston Rd Troutman, NC 28116 E-mail: service@lutec.net Website: www.lutec.com...

  • Page 2: Package Contents

    PACKAGE CONTENTS...

  • Page 3: Part Description

    Small Ground Stake Large Ground Stake Turn Rod 13/32’’ Nut 13/32’’ x 2 3/16’’ Hex Bolt 3/16’’ x 7/8’’ Ground Stake Screw SPECIFICATIONS: Model: 12513LE-SL LED Color: 2700K Lumens: 300LM Total power: 6W Battery: Li-ion Voltage: 7.4V Battery Capacity: 2200 mAh...
  • Page 4 area with a minimum of 8 hours of direct sun exposure. Note: Charging conditions differ by time zone locations and affects total hours of light discharge. PREPARATION Before beginning to assemble or install lighting fixture, make sure all parts are present. Compare parts with package contents list and hardware contents list.
  • Page 5 INSTALLATION: GROUND STAKE Install P to K, and tighten with O. Attach M to K by screwing Q tight with Phillips screwdriver. Then insert N. Turn ground stake assembly clockwise by using into the dirt until K is tight against the dirt. Insert L into the grass.
  • Page 6 ASSEMBLY INSTRUCTIONS Remove the preassembled C1 set screw from C and screw C clockwise onto E. Re-insert C1 set screw, then tighten with D. Remove the preassembled 3 base screws F1 from F with a Phillips screwdriver (not included). Save for later use. Secure E to F with F1.
  • Page 7 Install B1 light bulbs, and pull off A3 ribbon. Turn on the switch in A. Attach A to B with A1. Tighten with Carefully screw the lamp head onto C, securing flathead screwdriver (not included). with the preassembled set screw B1. Tighten with...
  • Page 8 Installation: Concrete Pad Installation: Ground Stake With the help of another person, place the With the help of another person, place the assembly over I and J. Secure with G and H. assembly over K. Secure with G and H. Tighten with a 1/2’’...
  • Page 9 Charging: Charge in direct sunlight for 8-10 hours. Location: Choose location with minimum 6-8 hours sunlight. When choosing a spot for your solar light, ensure that the device is not placed near nighttime light sources such as porch lighting or street lighting.
  • Page 10 9700356000, the model number for the bulb is 9700357000. Warning: The supplied LED bulbs have been specially developed for use with the solar post light model 12513LE-SL and must be replaced with model 9700357000. The use of any other type bulbs will not function in the fixture.
  • Page 11 Remove the preassembled screw A5 from the battery cover A4 with a Phillips screwdriver (not included). Then remove the battery cover A4. Remove the old battery A2 and unplug the black battery cord. If the bulb is broken, remove the broken bulb B1. Plug new black battery cable into light fixture.

  • Page 12: Care And Maintenance

    Turn on the switch in A. Attach A to B with A1. Tighten with flathead screwdriver (not included). CARE AND MAINTENANCE To clean and wipe with a damp, non-abrasive cloth. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION 1. Switch OFF. 1. Set to ON. The light will not go on.

  • Page 13: Year Limited Warranty

    3-YEAR LIMITED WARRANTY If this product fails due to a defect in materials or workmanship within three (3) years (Battery and bulbs excluded) from the date of purchase, return it along with proof of date of purchase and it will be replaced with the same or comparable model free of charge.
  • Page 14 Pour une aide veuillez contacter notre assistance téléphonique du service client du Lundi au Samedi de 8h à 18h du fuseau horaire du Pacifique Appel gratuit 1-(877) 714-8669 LUTEC USA CUSTOMER SERVICE 149-B Houston Rd Troutman, NC 28116 Courriel : service@lutec.net...

  • Page 15: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE...

  • Page 16: Caractéristiques

    Tige pivotante Ecrou 13/32’’ Boulon hexagonal 13/32’’ x 2 3/16’’ Vis de piquet de sol 3/16’’ x 7/8’’ CARACTÉRISTIQUES : Modèle : 12513LE-SL Couleur de LED : 2700K Lumens : 300LM Puissance totale : 6W Batterie : Li-ion Tension : 7.4V Capacité...

  • Page 17: Installation

    décharge d’éclairage. PRÉPARATION Avant de commencer à assembler ou à installer la fixation éclairante, assurez-vous que toutes les pièces sont présentes. Comparez les pièces dans la nomenclature du contenu de l’emballage et la liste de contenu de matériel. Si une pièce venait à manquer ou était endommagée, n’essayez pas d’assembler, ni d’installer, ni d’utiliser le produit. Durée estimée d’assemblage : 30-60 minutes.
  • Page 18 INSTALLATION : PIQUET AU SOL Installez P à K, et serrez avec O. Attachez M à K en vissant Q serré avec le tournevis Phillips. Puis insérez N. Tournez l’assemblage de piquet au sol dans le sens des aiguilles d’une montre en utilisant dans la terre jusqu’à...

  • Page 19: Instructions D'assemblage

    INSTRUCTIONS D’ASSEMBLAGE Retirez la vis d’ensemble C1 pré assemblée de C et vissez C dans le sens des aiguilles d’une montre sur E. Réinsérez la vis d’ensemble C1, puis serrez avec D. Retirez les 3 vis de base pré assemblées F1 de F avec un tournevis Phillips (non inclus). Conservez pour utilisation ultérieure. Sécurisez E à...
  • Page 20 Installez les ampoules d’éclairage B1, et Allumez le commutateur dans retirez le ruban A3. Attachez A à B avec A1. Serrez avec Vissez délicatement la tête de lampe le tournevis à tête plate (non inclus). C, en sécurisant avec la vis d’ensemble pré...
  • Page 21 Installation : Socle en béton Installation : Piquet au sol À l’aide d’une autre personne, placez l’ À l’aide d’une autre personne, placez l’ assemblage sur I et J. Sécurisez avec G et H. assemblage sur K. Sécurisez avec G et H. Serrez avec une clé...
  • Page 22 Chargement : Chargez sous la lumière directe du soleil pendant 8-10 heures. Emplacement : Choisissez un emplacement avec un minimum 6-8 heures d’ensoleillement. Lors du choix d’un endroit pour votre éclairage solaire, assurez-vous que l’appareil ne soit pas placé près de sources d’éclairage de nuit telle qu’un éclairage de porche ou éclairage de rue. Du crépuscule à...
  • Page 23 Avertissement : Les ampoules à LED fournies ont été spécialement conç ues pour une utilisation avec le modèle 12513LE-SL de réverbère solaire et peuvent ê tre remplacées par le modèle 9700357000. L’utilisation de tout autre type d’ampoule ne fonctionnera pas avec l’appareil.
  • Page 24 Retirez la vis pré assemblée A5 du couvercle de batterie A4 avec un tournevis Phillips (non inclus). Puis retirez le couvercle de batterie A4. Retirez l’ancienne batterie A2 et débranchez le cordon de batterie noir. Si l’ampoule est cassée, retirez l’ampoule cassée B1. Branchez le câble noir de la nouvelle batterie dans l’appareil d’éclairage.

  • Page 25: Entretien Et Maintenance

    Allumez le commutateur dans A. Attachez A à B avec A1. Serrez avec un tournevis à tête plate (non inclus). ENTRETIEN ET MAINTENANCE À nettoyer et essuyer avec un chiffon humide non abrasif. DÉPANNAGE PROBLÈME CAUSE POSSIBLE ACTION CORRECTIVE L’éclairage ne s’éclaire 7.

  • Page 26: Garantie Limitée De 3Ans

    GARANTIE LIMITÉE DE 3ANS Si ce produit tombe en panne à cause d’un défaut dans les matériaux ou la fabrication dans les trois (3) ans (Batterie et ampoules exclues) à partir de la date d’achat, renvoyez-le avec la preuve de date d’achat et il sera remplacé gratuitement. par un modèle identique ou comparable. Cette garantie est annulée si des dommages ou défauts sont le résultat d’accident, d’abus, de mauvaise utilisation ou de ré...
  • Page 27 Para obtener ayuda, por favor contacte a nuestro servicio de atención al cliente de lunes a sábados de 8 a 18hs (hora del Pác ifico) Llamada sin cargo (desde EE.UU) 1-(877) 714-8669 LUTEC USA CUSTOMER SERVICE 149-B Houston Rd Troutman, NC 28116 E-mail: service@lutec.net...

  • Page 28: Contenido Del Paquete

    CONTENIDO DEL PAQUETE...

  • Page 29: Especificaciones

    Estaca grande Palanca Tuerca de 13/32’’ Perno de 13/32’’ x 2 3/16’’ Tornillo para estaca de 3/16’’ x 7/8’’ ESPECIFICACIONES: Modelo: 12513LE-SL Color LED: 2700K Lúmenes: 300LM Poder total: 6W Baterí a: Li-ion Voltaje: 7,4V Capacidad de la baterí a: 2200mAh...
  • Page 30 Nota: Las condiciones de carga difieren de acuerdo con la ubicación geográfica y afectan las horas totales de luz. PREPARACIÓN Antes de empezar el armado o instalación, asegúrese de que tiene todas las partes. Compare su paquete con la lista. Si falta alguna pieza o está dañada, no intente armar, instalar u operar el producto.
  • Page 31 INSTALACIÓN: TEMPORAL (ESTACAS) Instale las piezas “P” en la pieza “K”, y ajuste con la pieza “O” Una la pieza “M” a la pieza “K” ajustando la Luego inserte la pieza “N” pieza “Q” con un destornillador Phillips. Gire la estaca en el sentido de las agujas Inserte la pieza “L” en el suelo. (Es posible del reloj usando la pieza “N”...

  • Page 32: Instrucciones De Armado

    INSTRUCCIONES DE ARMADO Desenrosque la pieza preensamblada “C1” de la pieza “C” y enrosque la pieza “C” en sentido de las agujas del reloj en la pieza “E” Re-introduzca la pieza “C1” y ajuste con la pieza “D”. Desatornille las piezas “F1” de la pieza “F” usando un destornillador Phillips (no incluido). Guarde para su uso posterior.
  • Page 33 Instale las bombillas, y retire la pieza “A3” Encienda el interruptor. Una las piezas “A” y “B” con la pieza “A1”. Atornille el farol en la pieza “C”, asegurando con las piezas “B1”. Ajuste con la pieza “D”. Ajuste con un destornillador chato (no incluido)
  • Page 34 Instalación: Base de concreto Instalación: Estacas Pida ayuda a otra persona y coloque la Pida ayuda a otra persona y coloque la estructura sobre las piezas “I” y “J”. estructura sobre la pieza “K”. Asegure con usando las piezas “G” y “H” Ajuste con las piezas “G”...
  • Page 35 Carga: Cargue la baterí a del poste de luz exponiéndolo a luz solar directa durante 8-10 horas. Ubicación: Elija una ubicación con al menos 6-8 horas de luz solar. Cuando elija una ubicación, asegúrese que el producto no se encuentre cerca de fuentes de luz nocturna artificiales como reflectores o faroles.
  • Page 36 Advertencia: Las bombillas LED suministradas han sido desarrolladas especialmente para ser usadas en el poste de luz solar modelo 12513LE-SL y deben ser reemplazadas con modelos idénticos. El uso de otro tipo de bombillas ocasionar el incorrecto funcionamiento del producto.
  • Page 37 Quite el tornillo preensamblado “A5” de la pieza “A4” con un destornillador Phillips (no incluido). Luego retire la pieza “A4”. Retire la batería vieja y desconecte el cable de la misma. Si la bombilla está rota, retírela también. Conecte el cable de la batería nueva. Inserte la batería en el compartimento y el cable en el espacio debajo de la batería.

  • Page 38: Cuidado Y Mantenimiento

    Encienda el interruptor. Arme la tapa con la pieza “A1”. Ajuste con un destornillador chato (no incluido) CUIDADO Y MANTENIMIENTO Limpie utilizando una franela seca de tela no abrasiva. SOLUCIÓN DE PROBLEMAS PROBLEMA POSIBLE CAUSA SOLUCIÓN 1. Interruptor apagado. 1. Coloque el interruptor en La luz no se enciende posición de “encendido”.
  • Page 39 GARANTÍ A DE 3 AÑOS Si este producto falla debido a materiales defectuosos o correcto uso dentro de los tres (3) años de la fecha de compra (baterí a y bombillas excluidas), devuélvalas junto con la nota de compra y un sustituto idé...
