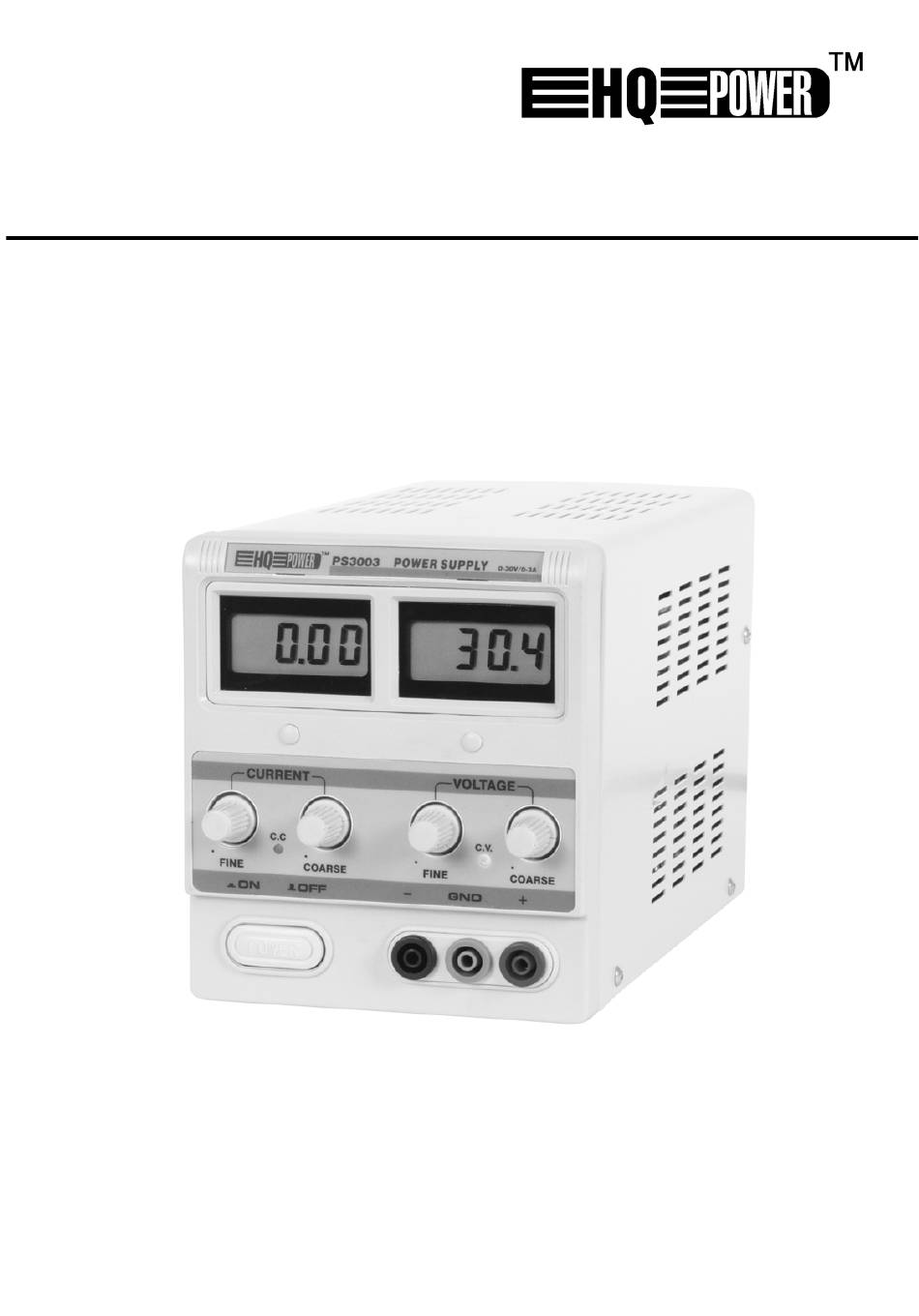

- Page 1 PS3003 DC-REGULATED POWER SUPPLY WITH DOUBLE LCD DISPLAY DC-GESTUURDE VOEDING MET DUBBELE LCD DISPLAY ALIMENTATION À PILOTAGE CC AVEC DOUBLE AFFICHEUR LCD LABORNETZGERÄT MIT LCD-DOPPELANZEIGE USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI BEDIENUNGSANLEITUNG...
- Page 2 PS3003 HQPOWER...
-
Page 3: Technical Specifications
PS3003 - DC-REGULATED POWER SUPPLY WITH DOUBLE LCD DISPLAY 1. Introduction To all residents of the European Union Important environmental information about this product This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. -
Page 4: Operating Procedure
(5) C.V. adjustment: rotary switch for the adjustment of the output voltage. (6) C.V. fine-tuning: rotary switch for the fine-tuning of the output voltage. (7) C.C. indicator: the LED is lit when the device is in the C.C. mode. (8) C.V. indicator: the LED is lit when the device is in the C.V. mode. (9) Power switch: push-button used to activate/deactivate the device. -
Page 5: Safety Prescriptions
5. Accessories - 1 user manual - 1 power cable For more info concerning this product, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice. PS3003 - DC-GESTUURDE VOEDING MET DUBBELE LCD DISPLAY 1. -
Page 6: Technische Specificaties
De uitgangsspanning kan willekeurig worden ingesteld tussen 0V en 30V wanneer het toestel zich in de "constante spanning"-mode of C.V. mode bevindt. In deze mode kunt u het stroombegrenzingspunt willekeurig instellen (max. ± 3.5A). De uitgangsstroom kan willekeurig worden ingesteld op 0 tot 3A in de "constante stroom"-mode of C.C. mode. De uitgangsstroom en de uitgangsspanning worden aangegeven d.m.v. - Page 7 3.2. Bedieningsinstructies 1) Gebruik van het toestel als constante spanningsbron ("C.V.") Draai regelingen (3) en (4) volledig naar rechts voor u het toestel inschakelt. Schakel het toestel in. Gebruik regeling (5) om een spanning in te stellen die de gewenste spanning benadert. Stel vervolgens de exacte waarde in met fijnregeling (6).
- Page 8 5. Accessoires - 1 gebruikershandleiding - 1 netsnoer Voor meer informatie omtrent dit product, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. PS3003 - ALIMENTATION À PILOTAGE CC AVEC DOUBLE AFFICHEUR LCD 1.
-
Page 9: Spécifications Techniques
Le courant de sortie peut être réglé entre 0 et 3A dans le mode de courant constant ou (= mode C.C.). Le courant de sortie et la tension de sortie sont affichés au moyen d'afficheurs à LCDs. 2. Spécifications techniques Tension d'entrée : 220V/50Hz ±... -
Page 10: Instructions D'opération
3.2. Instructions d'opération 1) La PS3003 comme source de tension constante ("C.V.") Tournez les réglages (3) et (4) à l'extrême droite avant de brancher l'appareil. Branchez l'appareil. Instaurez une tension approximative au moyen de réglage (5). Instaurez ensuite la tension exacte avec le réglage fin (6). L'indicateur C.V. -
Page 11: Prescriptions De Sécurité
5. Accessoires - 1 manuel d'utilisation - 1 câble d'alimentation Pour plus d’information concernant cet article, visitez notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable. PS3003 – LABORNETZGERÄT MIT LCD-DOPPELANZEIGE 1. Einführung An alle Einwohner der Europäischen Union... -
Page 12: Technische Daten
2. Technische Daten Eingangsspannung : 220V/50Hz ± 2Hz Ausgangsstrom : 30VDC Ausgangsstrom : 3A : C.V. ≤ 1 x 10 Regelung Quelle + 0.5mV C.C. ≤ 2 x 10 + 6mA : C.V. ≤ 1 x 10 + 2mV (Ausgangsstrom ≤ 3A) Regelung Last C.V. - Page 13 3.2. Betriebsverfahren 1) das Gerät als C.V.-Quelle verwenden Drehen Sie die Drehschalter (3) und (4) völlig nach rechts bevor Sie das Gerät aktivieren. Schalten Sie das Gerät ein. Verwenden Sie Drehschalter (5) um eine Spannung nah an dem gewünschten Wert zu wählen. Verwenden Sie nächstens Drehschalter (6) um den genauen Wert einzustellen.
- Page 14 SEIEN SIE SEHR VORSICHTIG UND VERMEIDEN SIE UNNÖTIGEN SCHADEN. - Die 3-polige Erdung des Stromkabels muss sicher geerdet sein um einen sicheren Betrieb des Gerätes zu gewährleisten. 5. Zubehör - 1 Bedienungsanleitung - 1 Stromkabel Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu. Alle Änderungen vorbehalten. PS3003 HQPOWER...
