Réglages Avant Le Démarrage - HPI Racing SC-3sWP3 CRAWLER EDITION ESC Instruction

1

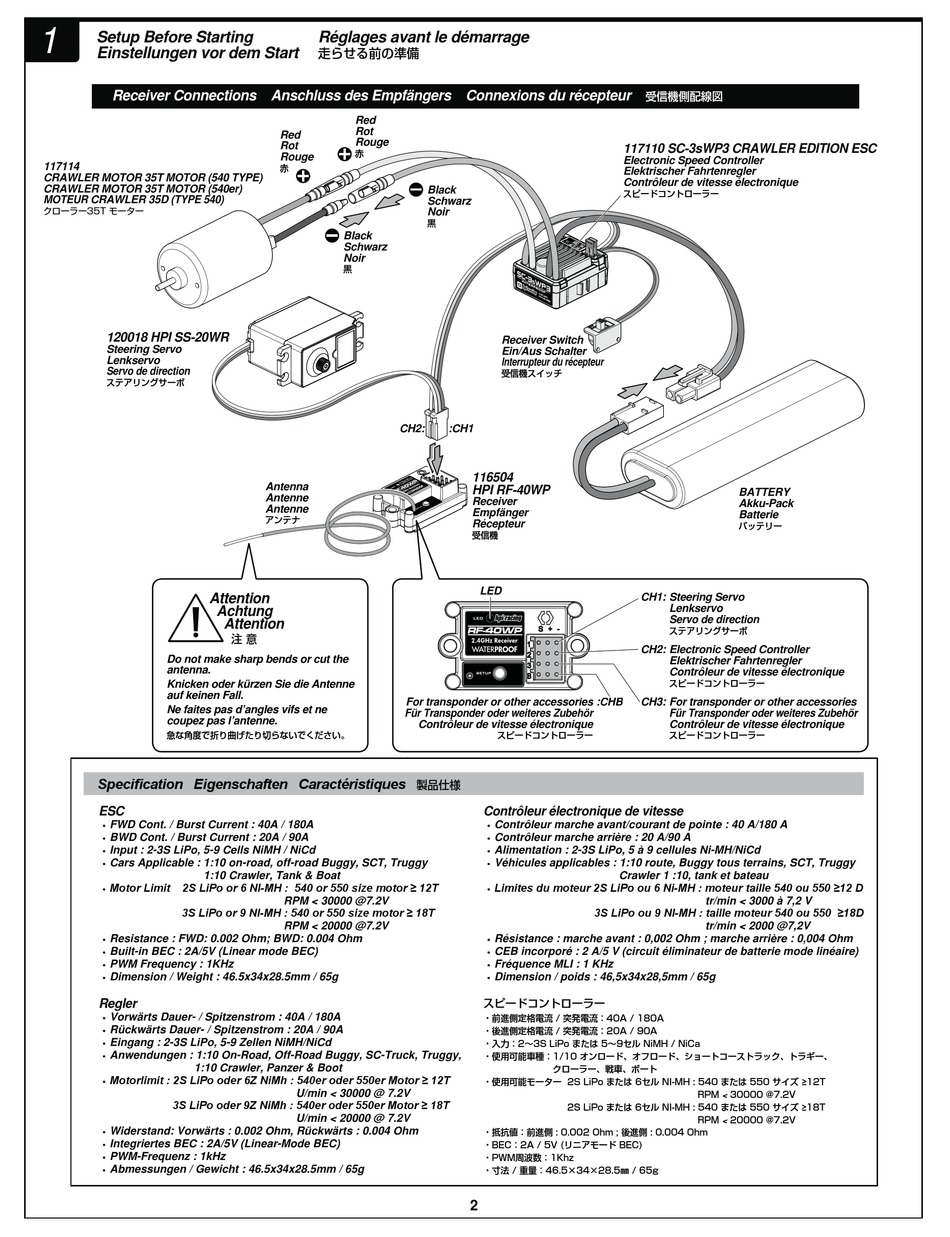

Setup Before Starting
Einstellungen vor dem Start
Receiver Connections Anschluss des Empfängers Connexions du récepteur
117114
CRAWLER MOTOR 35T MOTOR (540 TYPE)
CRAWLER MOTOR 35T MOTOR (540er)
MOTEUR CRAWLER 35D (TYPE 540)
クローラー35T モーター
120018 HPI SS-20WR
Steering Servo
Lenkservo
Servo de direction
ステアリングサーボ
Attention
Achtung
注 意
Do not make sharp bends or cut the
antenna.
Knicken oder kürzen Sie die Antenne
auf keinen Fall.
Ne faites pas d'angles vifs et ne
coupez pas l'antenne.
急な角度で折り曲げたり切らないでください。
ESC
・ FWD Cont. / Burst Current : 40A / 180A
・ BWD Cont. / Burst Current : 20A / 90A
・ Input : 2-3S LiPo, 5-9 Cells NiMH / NiCd
・ Cars Applicable : 1:10 on-road, off-road Buggy, SCT, Truggy
1:10 Crawler, Tank & Boat
・
・ Resistance : FWD: 0.002 Ohm; BWD: 0.004 Ohm
・ Built-in BEC : 2A/5V (Linear mode BEC)
・ PWM Frequency : 1KHz
・ Dimension / Weight : 46.5x34x28.5mm / 65g
Regler
・ Vorwärts Dauer- / Spitzenstrom : 40A / 180A
・ Rückwärts Dauer- / Spitzenstrom : 20A / 90A
・ Eingang : 2-3S LiPo, 5-9 Zellen NiMH/NiCd
・ Anwendungen : 1:10 On-Road, Off-Road Buggy, SC-Truck, Truggy,
1:10 Crawler, Panzer & Boot
・
・ Widerstand: Vorwärts : 0.002 Ohm, Rückwärts : 0.004 Ohm
・ Integriertes BEC : 2A/5V (Linear-Mode BEC)
・ PWM-Frequenz : 1kHz
・ Abmessungen / Gewicht : 46.5x34x28.5mm / 65g
Réglages avant le démarrage
走らせる前の準備
Red
Rot
Red
Rouge
Rot
赤
Rouge
赤
Black
Schwarz
Noir
黒
CH2:
Antenna
Antenne
Antenne
アンテナ
Attention
RPM < 30000 @7.2V
RPM < 20000 @7.2V
U/min < 30000 @ 7.2V
U/min < 20000 @ 7.2V
Black
Schwarz
Noir
黒
Receiver Switch
Ein/Aus Schalter
Interrupteur du récepteur
受信機スイッチ
:CH1
116504
HPI RF-40WP
Receiver
Empfänger
Récepteur
受信機
LED
For transponder or other accessories :CHB ssories :CHB
Für Transponder oder weiteres Zubehör
Contrôleur de vitesse électronique
スピードコントローラー
製品仕様
Contrôleur électronique de vitesse
・ Contrôleur marche avant/courant de pointe : 40 A/180 A
・ Contrôleur marche arrière : 20 A/90 A
・ Alimentation : 2-3S LiPo, 5 à 9 cellules Ni-MH/NiCd
・ Véhicules applicables : 1:10 route, Buggy tous terrains, SCT, Truggy
・
・ Résistance : marche avant : 0,002 Ohm ; marche arrière : 0,004 Ohm
・ CEB incorporé : 2 A/5 V (circuit éliminateur de batterie mode linéaire)
・ Fréquence MLI : 1 KHz
・ Dimension / poids : 46,5x34x28,5mm / 65g
スピードコントローラー
・前進側定格電流 / 突発電流：40A / 180A
・後進側定格電流 / 突発電流：20A / 90A
・入力：2〜3S LiPo または 5〜9セル NiMH / NiCa
・使用可能車種：1/10 オンロード、オフロード、ショートコーストラック、トラギー、
クローラー、戦車、ボート
・使用可能モーター 2S LiPo または 6セル NI-MH : 540 または 550 サイズ 12T
RPM < 30000 @7.2V
2S LiPo または 6セル NI-MH : 540 または 550 サイズ 18T
RPM < 20000 @7.2V
・抵抗値：前進側 : 0.002 Ohm ; 後進側 : 0.004 Ohm
・BEC：2A / 5V (リニアモード BEC)
・PWM周波数：1Khz
・寸法 / 重量：46.5×34×28.5㎜ / 65g
2
受信機側配線図
117110 SC-3sWP3 CRAWLER EDITION ESC
Electronic Speed Controller
Elektrischer Fahrtenregler
Contrôleur de vitesse électronique
スピードコントローラー
BATTERY
Akku-Pack
Batterie
バッテリー
CH1: Steering Servo
Lenkservo
Servo de direction
ステアリングサーボ
CH2: Electronic Speed Controller
Elektrischer Fahrtenregler
Contrôleur de vitesse électronique
スピードコントローラー
CH3: For transponder or other accessories
Für Transponder oder weiteres Zubehör
Contrôleur de vitesse électronique
スピードコントローラー
Crawler 1 :10, tank et bateau
tr/min < 3000 à 7,2 V
tr/min < 2000 @7,2V
