アタッチメント
形 NV3Q-ATT02
取扱説明書
オムロン製品をお買い上げいただきありがとうございます。
ご希望通りの製品であるかお確かめのうえ、この取扱説明書を
よく読んでからご使用ください。
仕様、取扱方法の詳細については、別途、NV シリーズ本体のマ
ニュアルをご参照ください。
なお、この取扱説明書は大切に保管してください。
オムロン株式会社
© OMRON Corporation 2009 All Rights Reserved. 1177594-7A
本製品（形 NV3Q-ATT02）は、プログラマブルターミナル（以
下 PT） NP3 シリーズを取り付けていた制御盤に NV3Q シリーズ
を設置する際、 制御盤を加工せず取り付けることができる NV3Q
専用アタッチメントです。
安全上の要点
(1) 本製品は、NP3 シリーズの取り付け寸法を変換し、NV3Q シ
リーズを制御盤に設置することを目的としています。防水・
防塵能力はありませんので、防水・防塵能力が要求される環
境では使用しないでください。
(2) 取り付けできるパネル板の厚さは 1.6〜3.0mm です。
■ 梱包品の確認
ご使用になる前に以下の梱包品がすべて揃っているかご確認く
ださい。
・アタッチメント 形 NV3Q-ATT02 1 セット
（プレート(1) 1 枚、 プレート(2) 1 枚）
・取扱説明書（本書） 1 枚
■ 対応形式
本製品に対応する PT は、次の表に示すとおりです。正しい組み
合わせでご使用ください。
アタッチメント
形 NV3Q-ATT02
形 NV3Q-MR□□、形 NV3Q-SW□□
※ NP3 シリーズのパネルカット寸法は、横：118.5mm、縦：92.5mm で
す。
1. 仕様

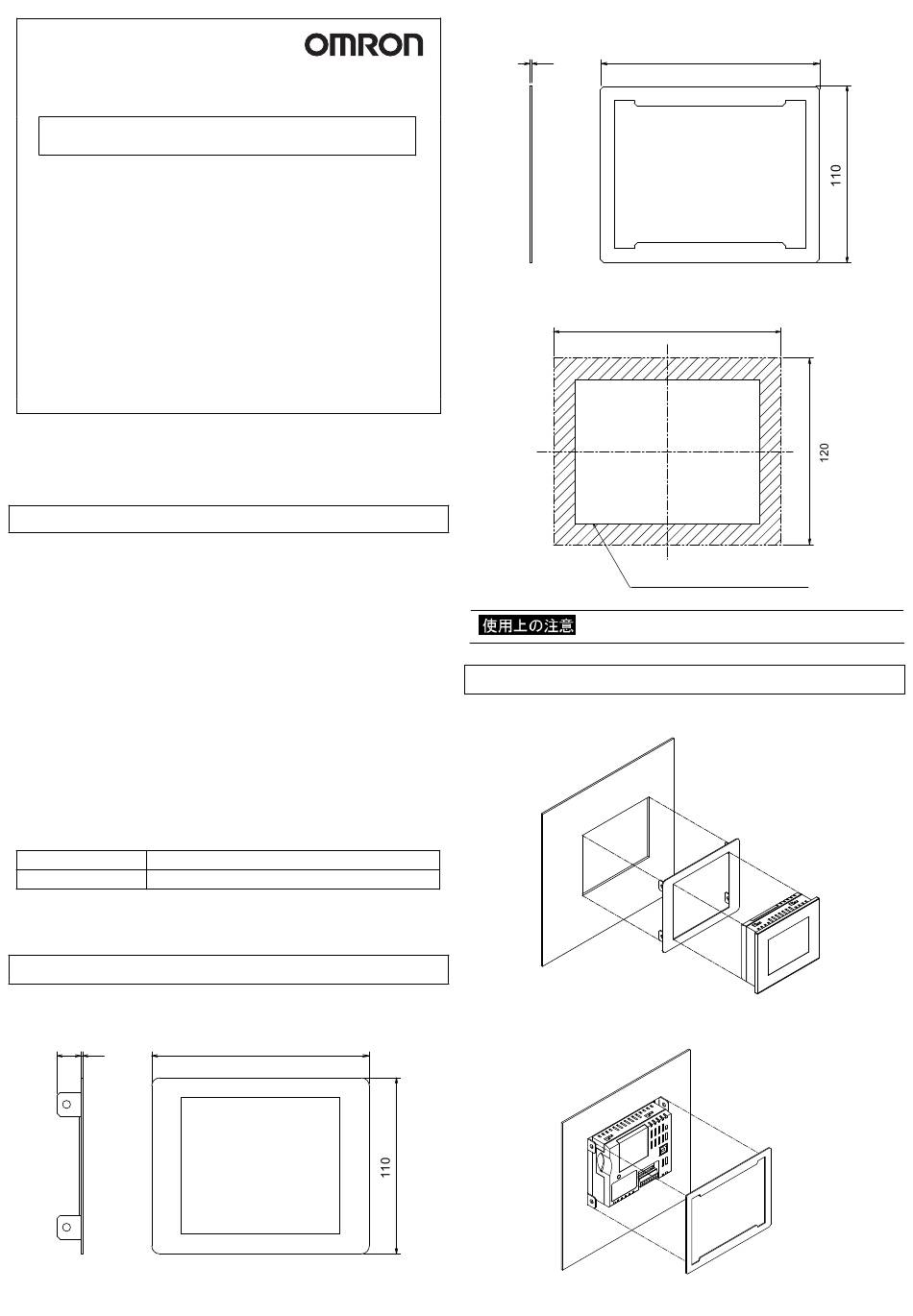

■ アタッチメント外形寸法
● プレート（1）
15 1.2
対応 PT 機種
136
● プレート（2）
1.2
■ アタッチメントの取り付け寸法
パネルカット(横118.5mm×縦92.5mm)
斜線部に部品等をのせないでください。
2. アタッチメントの取り付け方法
1. 下図のように制御盤の前面より、プレート（1）、NV3Q 本体
を順にはめ込んでください。
2. プレート（2）を制御盤の背面より NV3Q 本体、プレート（1）
にはめ込んでください。
136
146
プレート（1）
NV3Q
プレート（2）
Advertisement
Table of Contents
Related Manuals for Omron NV3Q-ATT02
Summary of Contents for Omron NV3Q-ATT02
- Page 1 形 NV3Q-ATT02 取扱説明書 オムロン製品をお買い上げいただきありがとうございます。 ご希望通りの製品であるかお確かめのうえ、この取扱説明書を よく読んでからご使用ください。 仕様、取扱方法の詳細については、別途、NV シリーズ本体のマ ニュアルをご参照ください。 なお、この取扱説明書は大切に保管してください。 ■ アタッチメントの取り付け寸法 オムロン株式会社 © OMRON Corporation 2009 All Rights Reserved. 1177594-7A 本製品（形 NV3Q-ATT02）は、プログラマブルターミナル（以 下 PT） NP3 シリーズを取り付けていた制御盤に NV3Q シリーズ を設置する際、 制御盤を加工せず取り付けることができる NV3Q 専用アタッチメントです。 安全上の要点 (1) 本製品は、NP3 シリーズの取り付け寸法を変換し、NV3Q シ リーズを制御盤に設置することを目的としています。防水・ 防塵能力はありませんので、防水・防塵能力が要求される環 パネルカット(横118.5mm×縦92.5mm) 境では使用しないでください。...
- Page 2 3. NV3Q 本体に同梱されている取り付け金具により、制御盤の 背面から NV3Q 本体を固定してください。 締め付けトルクは 0.1〜0.25 N･m です。 4. 制御盤を背面から見た固定状態は以下のようになります。 ご使用に際してのご承諾事項 下記用途に使用される場合、当社営業担当者までご相談のうえ仕様書な どによりご確認いただくとともに、定格・性能に対し余裕を持った使い 方や、万一故障があっても危険を最小にする安全回路などの安全対策を 講じてください。 a) 屋外の用途、潜在的な化学的汚染あるいは電気的妨害を被る用途また はカタログ・取扱説明書などに記載のない条件や環境での使用 b) 原子力制御設備、焼却設備、鉄道・航空・車両設備、医用機械、娯楽 機械、安全装置、および行政機関や個別業界の規制に従う設備 c) 人命や財産に危険が及びうるシステム・機械・装置 d) ガス、水道、電気の供給システムや 24 時間連続運転システムなど高 い信頼性が必要な設備 e) その他、上記ａ）〜ｄ）に準ずる、高度な安全性が必要とされる用途 ＊ 上記は適合用途の条件の一部です。当社のベスト、総合カタログ、 データーシート等最新版のカタログをよく読んでご使用ください。 お断りなく仕様などを変更することがありますのでご了承ください。...
-
Page 3: Specifications
PLATE (1): 1, PLATE (2): 1 Instruction Sheet (this sheet), 1 PLATE (1) Applicable PT Models The NV3Q-ATT02 Attachments can be used for the PTs listed in the following table. Use the correct Attachment for the PT. NV3Q Attachment Applicable PTs... - Page 4 4. When the NV3Q has been secured, it will appear from the back as shown in the following figure. SUITABILITY FOR USE OMRON shall not be responsible for conformity with any standards, codes, or regulations that apply to the combination of products in the customer’s application or use of the products.
