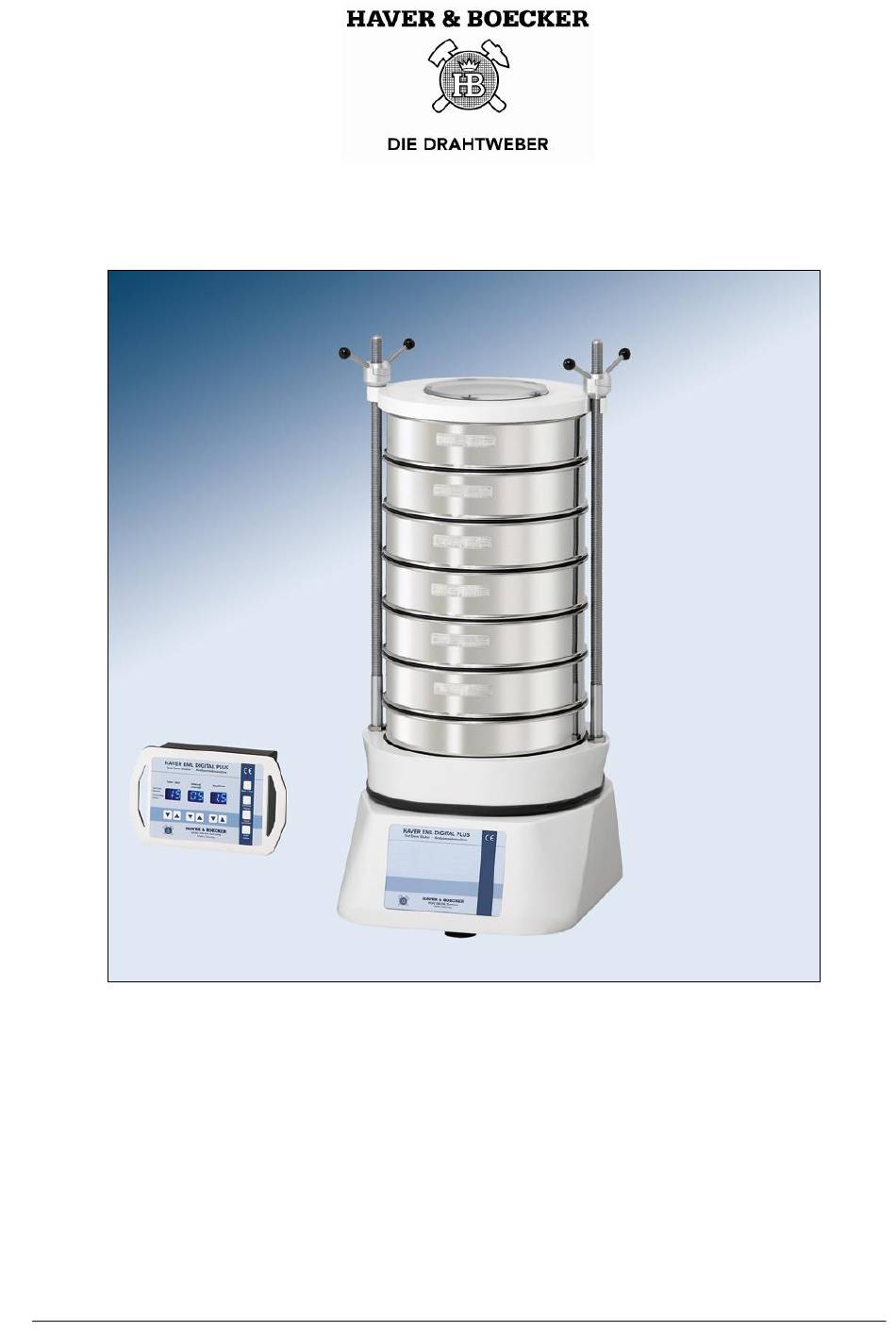

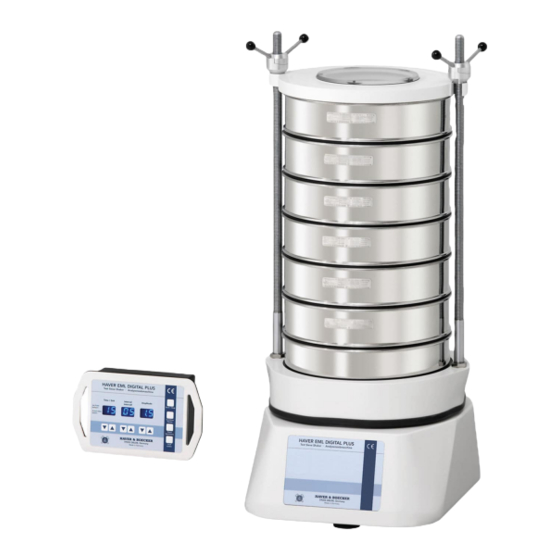

- Page 1 HAVER EML 315 digital plus ANALYSENSIEBMASCHINE – TEST SIEVE SHAKER – TAMISEUSE DE LABORATOIRE BETRIEBSANLEITUNG – OPERATING INSTRUCTIONS – NOTICE D’UTILISATION März 2011 – March 2011 – Marsl 2011 HAVER & BOECKER...
-
Page 2: Table Of Contents
Inhaltsverzeichnis - Index Seite – Page – Page 2 – 13 Betriebsanleitung 14 – 25 Operating Instructions 26 – 37 Mode d’emploi Einleitung Transport Lieferumfang EML 315 digital plus T Lieferumfang EML 315 digital plus N Spannsysteme Technische Daten für die EML 315 digital plus Gerätebeschreibung EML 315 digital plus T (Trockenabsiebung) Gerätebeschreibung EML 315 digital plus N (Nassabsiebung) PC –... -
Page 3: Einleitung
Einleitung Die Aufstellung und Inbetriebnahme der Maschine darf nur nach eingehendem Studium der nachstehenden Betriebsanleitung erfolgen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturarbeiten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer der Maschine zu erhöhen. -
Page 4: Lieferumfang Eml 315 Digital Plus T
Lieferumfang EML 315 digital plus EML 315 digital plus T EML 315 digital plus N Antrieb EML 315 digital plus T Antrieb EML 315 digital plus N Maschinendeckel mit Schauglas Maschinendeckel mit Schauglas und Bündelsprühdüse 1 Paar Führungsstangen mit Spann- und 1 Paar Führungsstangen mit Spann- und Kontermuttern Kontermuttern... -
Page 5: Spannsysteme
Spannsysteme (je nach Ausführung) 3.2.1 Classic Spannmutter mit Griffstangen Siebdeckel Führungsstange Höhenverstellung: Durch Drehen der Spannmutter bewegt sich diese auf der Führungsstange auf und ab. Spannen: Siebdeckel aufsetzen und beide Muttern gleichzeitig festschrauben. 3.2.2 HAVER TwinNut Spannmutter HAVER TwinNut Führungsstange Siebdeckel Höhenverstellung: Die Mutternhälften auseinander ziehen, die Mutter bis zum Siebdeckel auf die Führungsstange schieben,... -
Page 6: Technische Daten Für Die Eml 315 Digital Plus
Technische Daten für die EML 315 digital plus Elektromagnetisch angetriebene Analysensiebmaschine mit dreidimensionaler Siebbewegung Betriebsspannung: 230 V, bzw. 110 V mit Transformator Frequenz: 50 Hz, 60 Hz Nennleistung: ca. 410 VA bei voller Last Regelung: vollelektronisch Gewicht: 53 kg, ohne Analysensiebe max. -
Page 7: Gerätebeschreibung Eml 315 Digital Plus N (Nassabsiebung)
Gerätebeschreibung EML 315 digital plus, Nassabsiebung Spannmutter mit Griffstangen Sichtscheibe Maschinendeckel Gummipuffer Analysensiebsatz Führungsstange Schwingmagnet mit Anker Gummiprofil Untersatz Gummipuffer Blattfeder Grundplatte Separates Steuergerät Gummiringe Bündelsprühdüse Siebpfanne mit Auslauf Kontermutter Die EML 315 digital plus Nass kann auch für die Trockenabsiebung verwendet werden. Folgende Teile sind hierfür erforderlich: ... -
Page 8: Pc - Anschluss
PC – Anschluss Zur Übergabe und Übernahme von Daten kann die EML 315 an einen Personal Computer angeschlossen werden. Dies geschieht über die serielle Schnittstellen mit einem nicht zum Lieferumfang gehörenden RS 232 Kabel. Die serielle Schnittstelle befindet sich an dem externen Steuergerät. Damit ist eine Kommunikation zur Auswertung der Analyse mit unserer HAVER Auswertungssoftware oder jedem anderen Labor-Informations- und Management-System (LIMS) möglich. -
Page 9: Montage
Montage Den Antrieb auf einen stabilen, vibrationsfreien Tisch stellen. Keine Gummiunterlage verwenden! Führungsstangen (3) in die Bohrungen des Schwingtellers (1) schrauben und Kontermuttern (2) mit dem Schlüssel fest anziehen. Mindestens drei Testsiebe (Höhe 50 mm) und eine Siebpfanne nötig bei Verwendung von 660 mm Führungsstangen EML 315 digital plus T Analysensiebsatz (1) aufsetzen und Siebgut in das oberste... -
Page 10: Siebanalyse Nach Iso 2591-1
Siebanalyse nach ISO 2591-1 Bei der Siebanalyse wird eine bestimmte Menge des zu untersuchenden Gutes durch ein oder mehrere Analysensiebe in Fraktionen getrennt. Die Problematik der Siebanalyse liegt im Ermitteln der Trenngrenze des durch das Sieben ausgeführten Trennvorgangs. Es ist deshalb zu empfehlen, die analytische Trenngrenze zu ermitteln. -
Page 11: Inbetriebnahme Und Betrieb
Inbetriebnahme und Betrieb Sollwerte Funktions- Istwerte tasten Einstelltasten links(-) rechts(+) Für das Einstellen der Siebzeit, Intervallzeit und Amplitude steht jeweils 1 Tastenpaar zur Verfügung. Mit der linken Taste wird der einzustellende Sollwert abfallend, mit der rechten Taste aufsteigend eingestellt. -
Page 12: Gewährleistung
Gewährleistung Jedes Gerät wird von uns vor der Auslieferung auf alle Funktionen geprüft und eingestellt. Die Gewährleistung beträgt 24 Monate. Analysensiebe sind von einer Gewährleistung ausgenommen! Wir haften nur für Mängel, die auf Fabrikations- oder Materialfehlern beruhen. Die Gewährleistung bezieht sich nicht auf Transportschäden. -
Page 13: Ersatzteilliste
Ersatzteilliste EML 315 digital plus T EML 315 digital plus N Pos.- Nr. Anzahl Beschreibung Artikel Nr. Spannmuttern mit Griffstangen 00560074 Spannmuttern TwinNut 00560210 Plexiglasscheibe ohne Mittelloch für Maschinendeckel (trocken) 00561499 Plexiglasscheibe mit Mittelloch für Maschinendeckel (nass) 00561507 Maschinendeckel Ø 300/250/200 68500461 Maschinendeckel Ø... -
Page 14: Operating Instructions
Index Page Introduction Transport Quantity delivered EML 315 digital plus T Quantity delivered EML 315 digital plus N Clamping Systems Technical data EML 315 digital plus Description EML 315 digital plus T (dry sieving) Description EML 315 digital plus N (wet sieving) PC- Connection Application references Assembly... -
Page 15: Introduction
Introduction Only install and start the test sieve shaker after having read the following operating instructions. The operating instructions give important information about the secure, appropriate and economic operation of the test sieve shaker. They should be respected in order to avoid any dangers as well as to maximize the reliability and durability of the machine. -
Page 16: Quantity Delivered Eml 315 Digital Plus T
Quantity delivered EML 315 digital plus EML 315 digital plus T EML 315 digital plus N Basic machine EML 315 digital plus T Basic machine EML 315 digital plus N cover with inspection glass cover with inspection glass and wide spreading spray diffuser 1 pair of guide rods with clamping- and counter nuts 1 pair of guide rods with clamping- and counter nuts... -
Page 17: Clamping Systems
Clamping systems (according to model) 3.2.1 Classic nut with handlebars sieve cover guide rod Elevation adjustment: By turning the nut it moves up and down the guide rod. Tensioning: The sieve cover has to be installed and both nuts must be screwed down simultaneously. 3.2.2 HAVER TwinNut Nut HAVER TwinNut Guide rod... -
Page 18: Technical Data Eml 315 Digital Plus
Technical data for the EML 315 digital plus Test sieve shaker with electromagnetic drive and three-dimensional sieving action for dry and wet sieving. Operation voltage: 230 Volt or 110 Volt with transformer Frequency: 50 Hertz, 60 Hertz Power consumption: approx. 410 Volt-ampere with full charge Control: all-electronic Weight:... -
Page 19: Description Eml 315 Digital Plus N (Wet Sieving)
Description EML 315 digital plus N (wet sieving) Nut with handlebars Inspection glass Cover Rubber buffer Test sieve set Guide rod Oscillation magnet Rubber profile for vibration body Vibration body Metal feet rubberized Leaf spring Base plate Separate control unit Rubber ring Wide spreading spray diffuser Sieve pan with outlet... -
Page 20: Pc- Connection
PC – Connection For data transfer the EML 315 can be connected with a personal computer by its serial interface. A RS 232 cable is not included in delivery. The serial interface is located at the separate control gear. This enables the communication to report the analysis with the Haver software analysis or any other laboratory information and management system (LIMS). -
Page 21: Assembly
Assembly Put the machine on a stable, vibration free table. Do not use a rubber support! Screw the guide rods (3) into the drilled holes of the vibration plate (1) and drive in the counter nuts (2) by the key. Minimum of three test sieves (height 50 mm) and one sieve pan is necessary when using guide rods with lengths of 660 mm... -
Page 22: Test Sieving According To Iso 2591-1
Test Sieving according to ISO 2591-1 During the sieve analysis, a certain quantity of the test product is divided into fractions by one or several test sieves. The difficulty of the sieve analysis is to determine the separation limit of the separation procedure which is carried out by sieving. -
Page 23: Starting And Operating
Starting and operating Set points Actual values Function- keys Entry keys left(-) right(+) The sieving time, interval and amplitude can be fed by one pair of entry keys for each function. With the left key the set point descends, with the right key it ascends. -
Page 24: Guarantee
Guarantee All functions of the sieving machine are checked and adjusted before its delivery. The machine guarantee is for 24 months. Test sieves are excluded from guarantee! We are only liable for defects resulting from flaws or faults in material. The guarantee does not apply to damages caused by transport. -
Page 25: List Of Spare Parts
List of spare parts EML 315 digital plus T EML 315 digital plus N Item No. Piece Designation Article No. Nuts with two handlebars 00560074 Nuts TwinNut 00560210 Inspection glass without hole for machine cover (dry) 00561499 Inspection glass with hole for machine cover (wet) 00561507 Cover Ø... -
Page 26: Mode D'emploi
Table des matières Page Introduction Transport Étendue de fourniture EML 315 digital plus T Étendue de fourniture EML 315 digital plus N Systèmes de tension Données techniques pour EML 315 digital plus Description de l’appareil EML 315 digital plus T (tamisage à sec) Description de l’appareil EML 315 digital plus N (tamisage humide) Connexion avec un ordinateur Utilisation prescrite... -
Page 27: Introduction
Introduction L’installation et la mise en route de l’appareil ne doivent être effectuées qu'après avoir pris connaissance des instructions ci-après. Ces instructions comportent des indications très importantes quant à la manipulation de l’appareil qui doit s'opérer en toute sécurité, de façon appropriée et rationnelle. Ceci dans le but d’éviter tout danger éventuel, de réduire les travaux et temps de réparation et d'augmenter ainsi la fiabilité... -
Page 28: Étendue De Fourniture Eml 315 Digital Plus T
Étendue de fourniture EML 315 digital plus EML 315 digital plus T EML 315 digital plus N appareil de base EML 315 digital plus T appareil de base EML 315 digital plus N couvercle avec verre indicateur couvercle avec verre indicateur et buse d’arrosage en faisceau 1 paire de tiges de guidages avec vis de serrage 1 paire de tiges de guidages avec vis de serrage... -
Page 29: Systèmes De Tension
Systèmes de tension (selon l’exécution) 3.2.1 Classic écrou avec 2 manches couvercle tige de guidage Déplacement en hauteur: En tournant l’écrou moleté celui-ci bouge sur la tige de guidage en montant et en descendant. Tension: Mettre le couvercle et visser les deux écrous moletés simultanément. 3.2.2 HAVER TwinNut écrou HAVER TwinNut tige de guidage... -
Page 30: Données Techniques Pour Eml 315 Digital Plus
Données techniques de la tamiseuse EML 315 digital plus Tamiseuse de laboratoire avec entraînement électromagnétique, mouvements oscillatoires à trois dimensions. tension du réseau: 230 Volt ou 110 Volt avec transformateur fréquence: 50 Hertz, 60 Hertz puissance: env. 410 VA à pleine charge réglage: entièrement électronique poids:... -
Page 31: Description De L'appareil Eml 315 Digital Plus N (Tamisage Humide)
Description de la tamiseuse EML 315 digital plus N (tamisage humide) Écrou avec manches Verre indicateur Couvercle Amortisseur Colonne de tamis Tige de guidage Aimant oscillant Profilé en caoutchouc Corps vibrant Pied support en caoutchouc Ressort à lames Plaque de base Organe de commande séparé... -
Page 32: Connexion Avec Un Ordinateur
Connexion avec un ordinateur Pour le transfert de données la tamiseuse EML 315 peut être raccordée par son interface série avec un ordinateur. Un câble RS 232 ne fait pas partie de la quantité livrée. L’interface série se trouve à l’appareil de commande séparé. Une communication de la mise en valeur des résultats de l’analyse par le logiciel d’analyse HAVER ou tout autre système d’information laboratoire et de gestion (LIMS) devient possible. -
Page 33: Montage
Montage Poser l’appareil EML 315 sur un plancher solide dépourvu de vibration. Ne pas utiliser de support en caoutchouc! Visser les tiges de guidage (3) avec les rondelles plates dans les perçages du plateau vibrant (1) et serrer les contre-écrous (2) avec la clé. -
Page 34: Taille Maximale Des Particules Autorisée Pour Tamis De Contrôle
Analyse granulométrique suivant ISO 2591-1 Pour l’analyse granulométrique, une quantité déterminée du produit à analyser est fractionnée au moyen d’un ou plusieurs tamis de contrôle. Le caractère problématique de l’analyse granulométrique réside dans la détermination de la limite de séparation. Il est donc conseillé de déterminer la limite de séparation analytique. -
Page 35: Mise En Route Et Fonctionnement
Mise en route et fonctionnement Valeurs théoriques Valeurs réelles Touches de fonction Touches de réglage à gauche (-) à droite (+) Il existe deux touches pour chaque réglage (durée de tamisage, intervalle et l’amplitude). La touche de gauche permet de diminuer la valeur théorique, celle de droite de l’augmenter. -
Page 36: Garantie
Garantie Avant l’expédition, chaque appareil est contrôlé et réglé dans toutes ses fonctions. La garantie est de 24 mois. Les tamis d’analyse sont exclus de la garantie! La garantie est uniquement valable pour les dommages qui proviendraient de défauts de fabrication ou de défauts de matériel. -
Page 37: Liste De Pièces De Rechange
Pièces de rechange EML 315 digital plus T EML 315 digital plus N No. d’art. position pièces description écrou avec 2 manches 00560074 écrous TwinNut 00560210 verre indicateur sans trou central pour couvercle 00561499 verre indicateur avec trou central pour couvercle 00561507 couvercle Ø...
