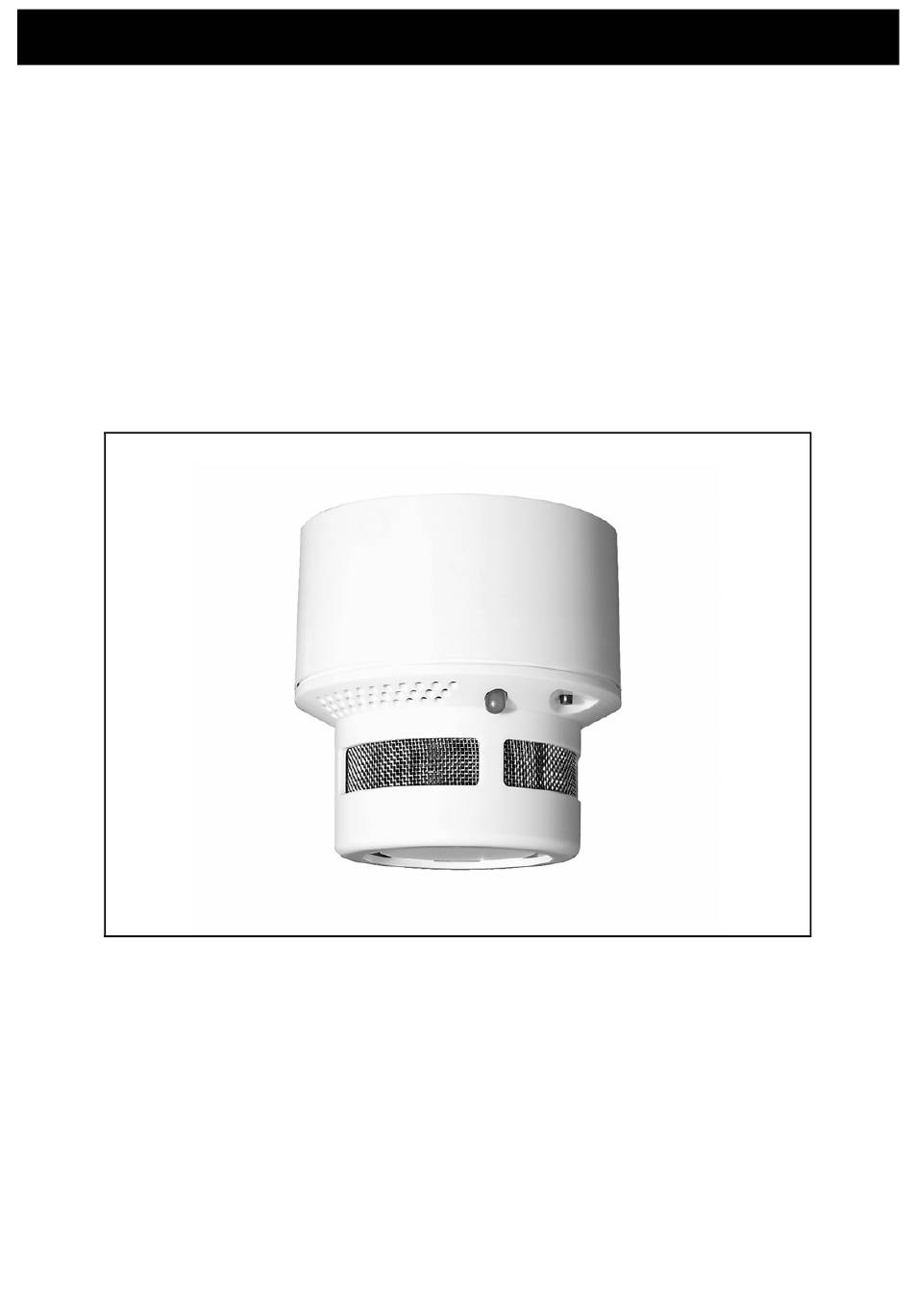

- Page 1 Doepke Dupline Rauch- und Brandmelder DRD 2 Smoke and Fire Detector DRD 2 Bedienungsanleitung Operating Instructions 3931203/02/07/C...
-
Page 2: Table Of Contents
Doepke Inhaltsverzeichnis 1. Allgemeines ................... 3 2. Kodierung ....................3 3. Montage....................3 5. LED-Anzeige ..................5 6. Sicherheitshinweise................5 7. Wartung und Pflege................5 8. Garantie....................5 9. Technische Daten.................. 6 10. Kontakt ....................6 20. Anschlussschema / Connection Diagram..........11 21. -
Page 3: Allgemeines
Doepke Bedienungsanleitung Dupline Rauch- und Brandmelder DRD 2 1. Allgemeines Der optische Brandmelder DRD 2 ist eine Komponente des Dupline Installationssystems und ermöglicht die frühzeitige Erkennung sowohl von Schwelbränden als auch von of- fenen Bränden mit Rauchentwicklung. Er arbeitet nach dem bewährten Streulichtprin- zip. - Page 4 Doepke ter + an rot markierter Klemme, siehe Kapitel 20 “Anschlussschema / Connection Dia- gram” auf Seite 11). Dazu muss die Platine aus der Halterung gezogen und nach dem Anschluss wieder eingesetzt werden. ACHTUNG! Diese Platine ist ungeschützt. Statische Ladungen des Körpers können beim Berühren der Platine dessen Bauteile zerstören.
-
Page 5: Led-Anzeige
Doepke 5. LED-Anzeige Die frontseitig angebrachten LEDs signalisieren den Zustand des Gerätes: Anzeige Beschreibung Kurzes Blinken etwa alle 50 s einmal (Lebenszeichen) Gerät funktionsbereit. Rote LED Kurzes Blinken etwa alle 5 s: Alarm 6. Sicherheitshinweise • Der Brandmelder darf nicht mit Farbe überstrichen werden. -
Page 6: Technische Daten
Doepke 9. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 200 µA 1 mA Eingangskanäle 2 (Statussignal, Alarmsignal) Ausgangskanäle Keine Betriebsspannung aus Dupline-Signalleiter Detektor Art optisch (nach Tyndall-Effekt) Ansprechschwelle nach prEN 12239(95) Anschlüsse Art Steckschraubklemmen 0,4 mm ∅ Klemmbereich 1,5 mm²... -
Page 7: General Information
Doepke Operating Instructions Dupline Smoke and Fire Detector DRD 2 11. General Information The optical smoke detector DRD 2 is a component of the Dupline building management system and allows an early detection of smouldering fires as well as flaming fires that de- velop smoke. -
Page 8: Test Button
Doepke has to be removed from its fastener at first. CAUTION! This PCB is unprotected. Static charges of the human body may destroy the PCBs’ com- ponents when touching it. Therefor, carry out a discharge by touching grounded objects before removal and reinsertion of the PCB. -
Page 9: Led-Indicators
Doepke 15. LED-Indicators The LEDs in the front indicate the condition of the device: Indicator Description Short blinking approx. one time every 50 s (life signal) Device is functioning. Red LED Short blinking approx. one time every 5 s Alarm 16. -
Page 10: Technical Data
Doepke 19. Technical Data Min. Typ. Max. Dupline Current input 200 µA 1 mA Input channels 2 (status signal, alarm signal) Output channels None Operating voltage from Dupline signal conductors Detector Type optical (acc. to Tyndall-Effect) Response level to prEN 12239(95) -
Page 11: Anschlussschema / Connection Diagram
Doepke 20. Anschlussschema / Connection Diagram Dupline + Dupline - Dupline + Dupline - 3931203/02/07/C... -
Page 12: Maße / Dimensions
Doepke 21. Maße / Dimensions 22. Contact In case of queries concerning this product or the Dupline system please contact: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11 D-26506 Norden, Germany E-mail: info@doepke.de Tel.: +49 (0) 4931/1806-0 Internet: http://www.doepke.de Fax: +49 (0) 4931/1806-101...
