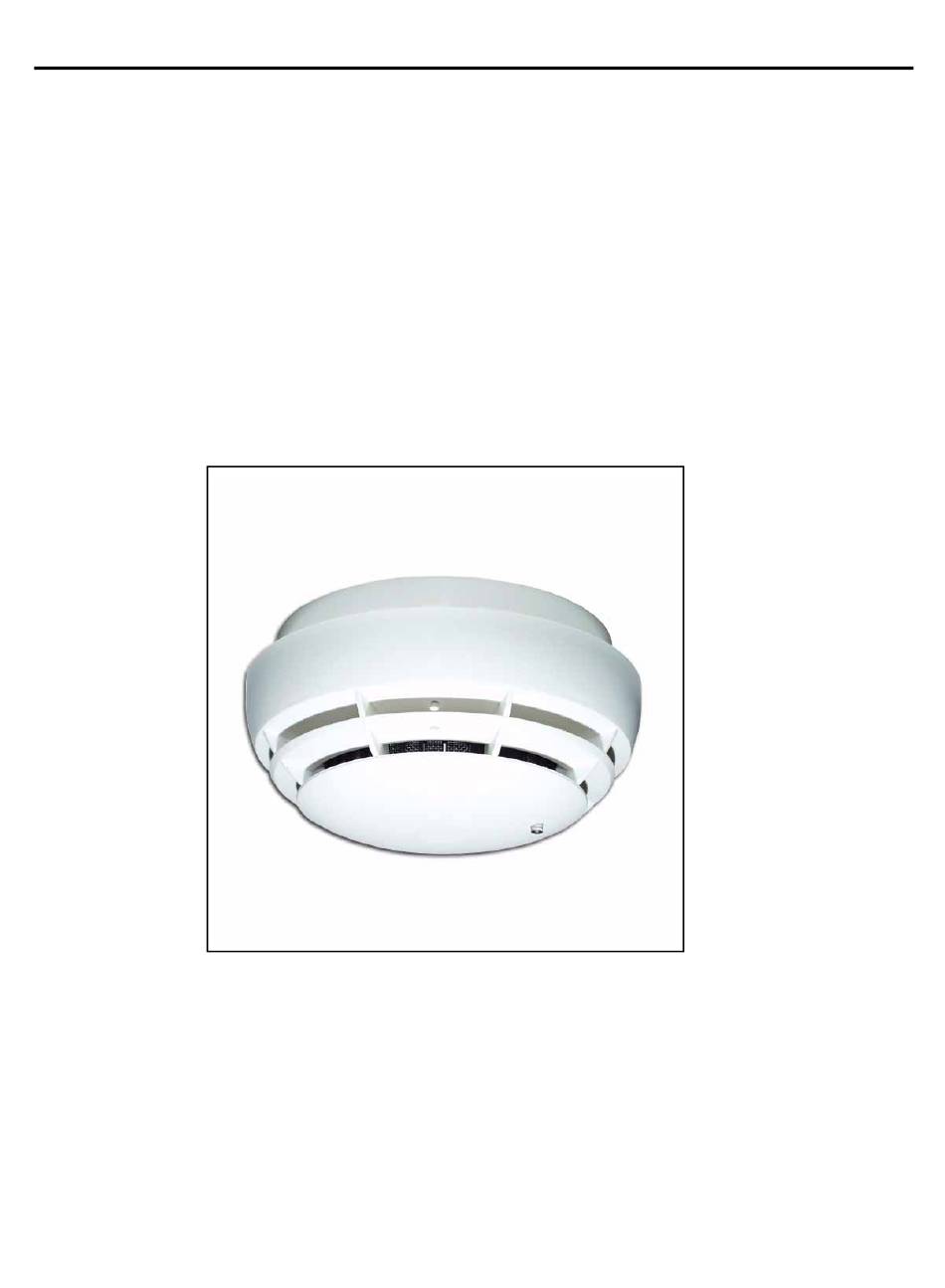

- Page 1 Doepke Dupline Rauchmelder DRD 3 DRD 3 Smoke Detector Bedienungsanleitung Operating Instructions 3931271/2016.04/K...
-
Page 2: Table Of Contents
Doepke Inhaltsverzeichnis 1. Allgemeines ......................3 2. Wichtige Hinweise vorab ..................3 3. Kodierung......................3 4. Montage........................ 4 5. Prüftaste / LED-Anzeige..................5 6. Sicherheitshinweise .................... 5 7. Wartung und Pflege..................... 5 8. Garantie ........................ 6 9. Technische Daten....................6 Table of Contents 10. -
Page 3: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Rauchmelder DRD 3 1. Allgemeines Der optische Rauchmelder DRD 3 ist eine Komponente des Dupline Installationssys- tems und ermöglicht die frühzeitige Erkennung sowohl von Schwelbränden als auch von offenen Bränden mit Rauchentwicklung. Er arbeitet nach dem bewährten Streulichtprin- zip. -
Page 4: Montage
Doepke a. Aktiv bei Raucherkennung. b. Aktiv bei angeschlossenem Bussignal und Rauchmelder: alle 43 s ist dieser Kanal für zwei Zyklen aktiv bzw. taktet bei Alarm. Kanäle, die nicht benötigt werden, sollten unkodiert bleiben. Die Kodierung des DRD 3 kann ohne Verbindung zum Dupline-Bus vorgenommen werden und erfolgt mithilfe des Flachstecker-Kodierkabels DKP 2. -
Page 5: Prüftaste / Led-Anzeige
Dupline-Bus. Wie die Rauchmelder in Dupline eingebunden werden, ist in den Pro- Line- bzw. ProLine -Handbüchern beschrieben. Sie stehen zum kostenlosen Download auf unserer Homepage http://www.doepke.de bereit. 7. Wartung und Pflege Um die Funktionssicherheit des DRD 3 zu erhalten, beachten Sie bitte folgende Hinwei- •... -
Page 6: Garantie
Doepke den Dupline-Bus gemeldet werden. • Wischen Sie den Rauchmelder halbjährlich mit einem feuchten Tuch ab. • Wechseln Sie den Rauchmelder nach etwa 10 Jahren aus. 8. Garantie Für fachgerecht montierte, unveränderte Geräte gewähren wir ab Kauf durch den End- verbraucher die gesetzliche Gewährleistungsfrist. -
Page 7: General Information
Doepke 1- Table of Contents Operating Instructions DRD 3 Smoke Detector 10. General Information The optical smoke detector DRD 3 is a component of the Dupline building management system and allows an early detection of smouldering fires as well as flaming fires that de- velop smoke. -
Page 8: Mounting
Doepke b. Active when bus signal lines are connected and smoke detector is working: every 43 s this channel is active for two cycles resp. pulsing on alarm. Channels, which are not used, should not be encoded. The encoding of the DRD 3 can be done without any connection to the Dupline bus and is carried out using the flat pack encoding cable DKP 2. -
Page 9: Test Button / Led Indicator
How the smoke detectors are integrated into Dupline is described in the ProLi- ne respectively ProLine manuals. They are available for free download on our ho- mepage http://www.doepke.de/uk. 16. Maintenance and Care To ensure proper functioning of the DRD 3, please pay attention to the following points: •... -
Page 10: Guarantee
Doepke bus. • Wipe the smoke detector half-yearly with a damp cloth. • Replace the smoke detector after about 10 years of service. 17. Guarantee All professionally installed, unaltered devices are covered by warranty during the statu- tory guarantee period from the day of purchase by the end user. The guarantee is not ap- plicable to damage incurred during transport or caused by short-circuit or overloading. -
Page 11: Anschlussschema / Connection Diagram
Doepke 19. Anschlussschema / Connection Diagram 3931271/2016.04/K - The right to make technical changes reserved! - Page 12 Doepke 3931271/2016.04/K - The right to make technical changes reserved!
