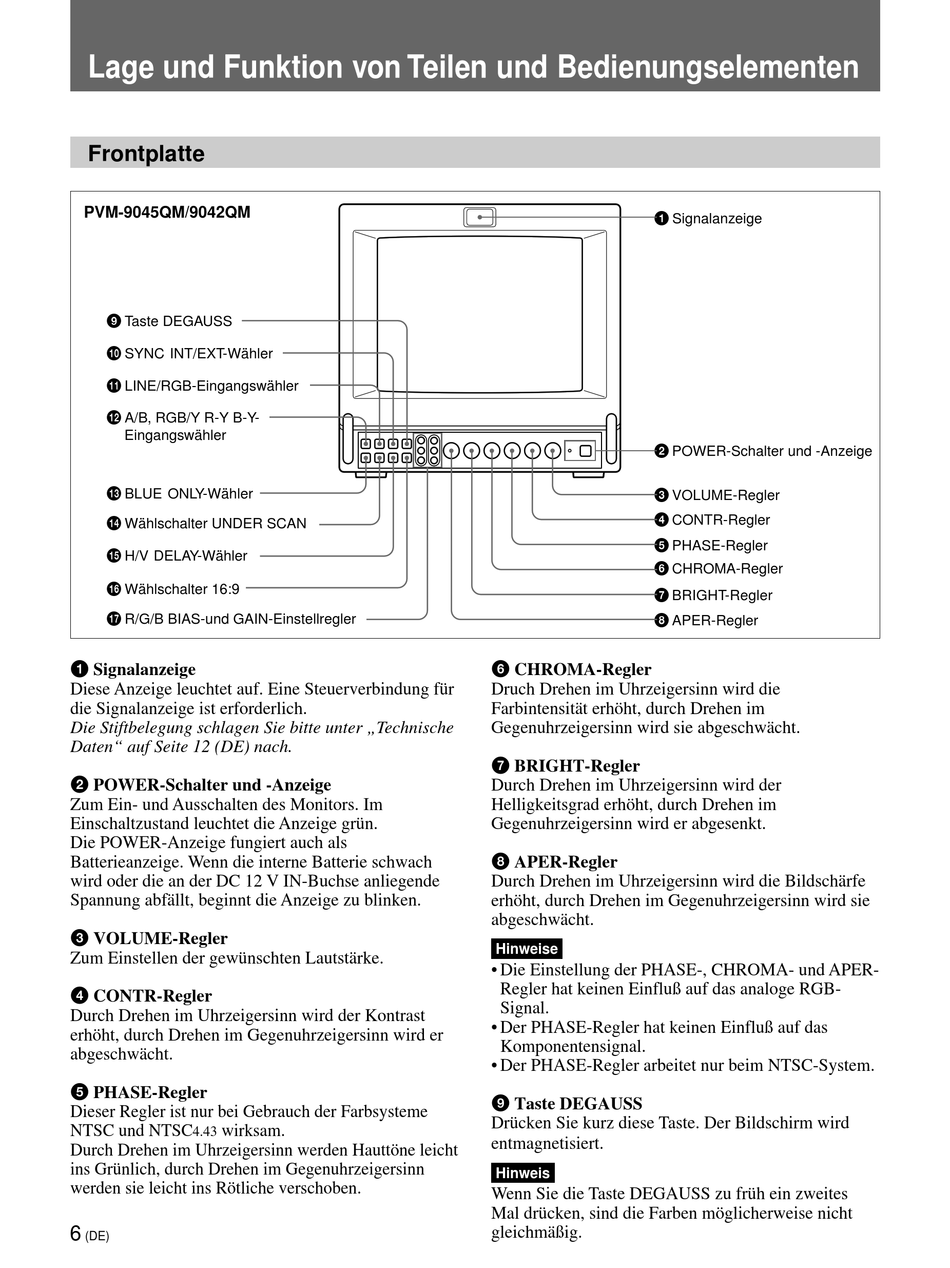

Lage und Funktion von Teilen und Bedienungselementen

Frontplatte

PVM-9045QM/9042QM
9 Taste DEGAUSS
!º SYNC INT/EXT-Wähler
!¡ LINE/RGB-Eingangswähler
!™ A/B, RGB/Y R-Y B-Y-
Eingangswähler
!£ BLUE ONLY-Wähler
!¢ Wählschalter UNDER SCAN
!∞ H/V DELAY-Wähler
!§ Wählschalter 16:9
!¶ R/G/B BIAS-und GAIN-Einstellregler
1 Signalanzeige
Diese Anzeige leuchtet auf. Eine Steuerverbindung für
die Signalanzeige ist erforderlich.
Die Stiftbelegung schlagen Sie bitte unter „Technische
Daten" auf Seite 12 (DE) nach.
2 POWER-Schalter und -Anzeige
Zum Ein- und Ausschalten des Monitors. Im
Einschaltzustand leuchtet die Anzeige grün.
Die POWER-Anzeige fungiert auch als
Batterieanzeige. Wenn die interne Batterie schwach
wird oder die an der DC 12 V IN-Buchse anliegende
Spannung abfällt, beginnt die Anzeige zu blinken.
3 VOLUME-Regler
Zum Einstellen der gewünschten Lautstärke.
4 CONTR-Regler
Durch Drehen im Uhrzeigersinn wird der Kontrast
erhöht, durch Drehen im Gegenuhrzeigersinn wird er
abgeschwächt.
5 PHASE-Regler
Dieser Regler ist nur bei Gebrauch der Farbsysteme
NTSC und NTSC
wirksam.
4.43
Durch Drehen im Uhrzeigersinn werden Hauttöne leicht
ins Grünlich, durch Drehen im Gegenuhrzeigersinn
werden sie leicht ins Rötliche verschoben.
6
(DE)
1 Signalanzeige
2 POWER-Schalter und -Anzeige
3 VOLUME-Regler
4 CONTR-Regler
5 PHASE-Regler
6 CHROMA-Regler
7 BRIGHT-Regler
8 APER-Regler
6 CHROMA-Regler
Druch Drehen im Uhrzeigersinn wird die
Farbintensität erhöht, durch Drehen im
Gegenuhrzeigersinn wird sie abgeschwächt.
7 BRIGHT-Regler
Durch Drehen im Uhrzeigersinn wird der
Helligkeitsgrad erhöht, durch Drehen im
Gegenuhrzeigersinn wird er abgesenkt.
8 APER-Regler
Durch Drehen im Uhrzeigersinn wird die Bildschärfe
erhöht, durch Drehen im Gegenuhrzeigersinn wird sie
abgeschwächt.
Hinweise
• Die Einstellung der PHASE-, CHROMA- und APER-
Regler hat keinen Einfluß auf das analoge RGB-
Signal.
• Der PHASE-Regler hat keinen Einfluß auf das
Komponentensignal.
• Der PHASE-Regler arbeitet nur beim NTSC-System.
9 Taste DEGAUSS
Drücken Sie kurz diese Taste. Der Bildschirm wird
entmagnetisiert.
Hinweis
Wenn Sie die Taste DEGAUSS zu früh ein zweites
Mal drücken, sind die Farben möglicherweise nicht
gleichmäßig.
