Summary of Contents for HQ EL-PIR80

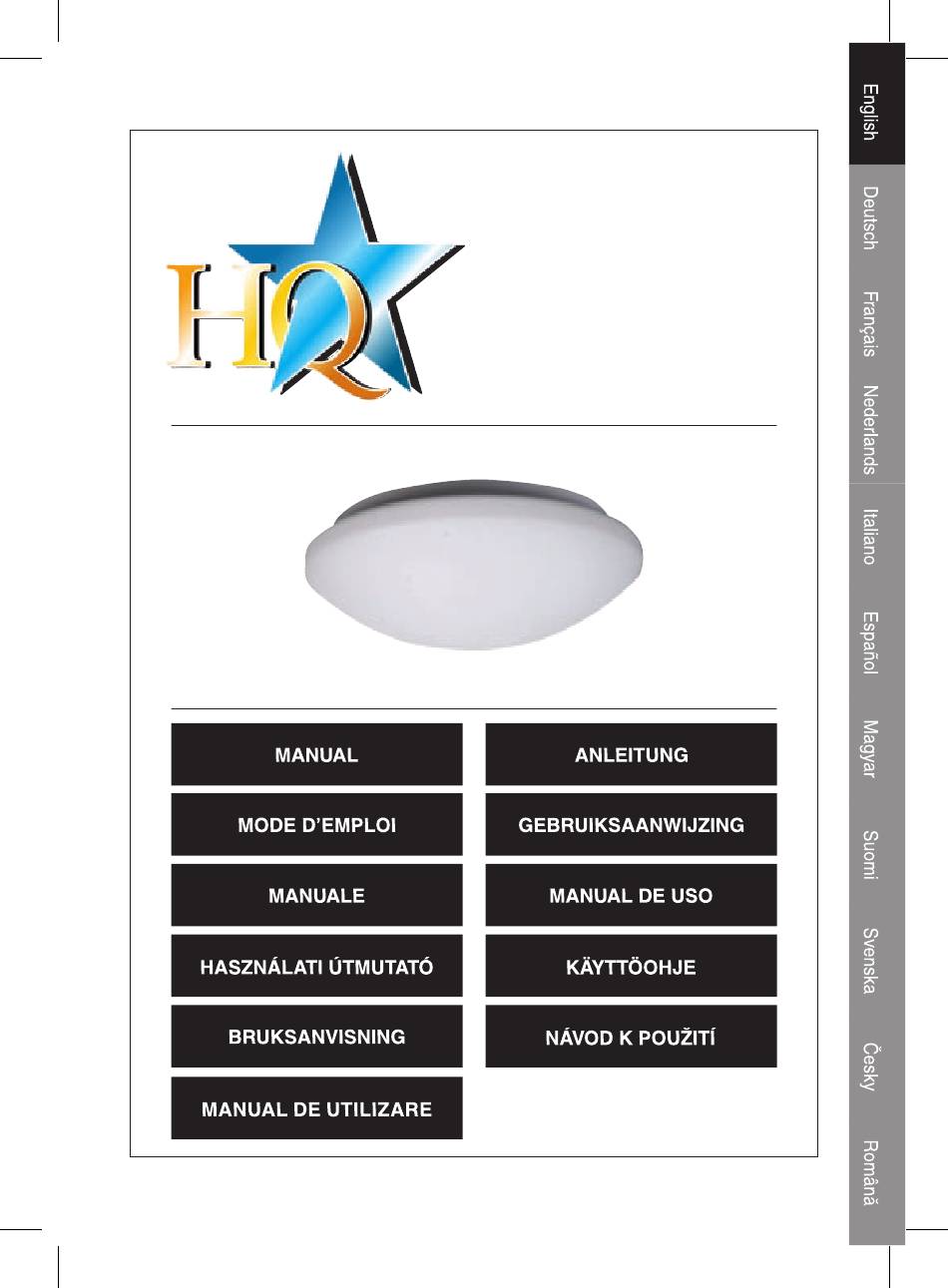

- Page 1 EL-PIR80 Radar sensor light...
-
Page 2: Installation Procedures
The sensor light has an active motion detector, the integrated HF sensor emits high- frequency electro-magnetic wave (5.8GHz) and receives their echo. The sensor detects the change in echo from even the slightest movement in the light’s detection zone. A microprocessor then triggers the “switch light ON” command. Detection is possible through doors, panes of glass or thin walls. - Page 3 Technical specifications Wattage: 60W/E27 SENS TIME Power supply: 220-240V~, 50/60Hz Installation sit: indoors, wall/ceiling mounting HF system: 5.8GHz CW radar, ISM band Transmission power: <10mW Detection angle: 360°, 160° Reach: 1-8m (dia.), adjustable Time setting: 5sec to 15min Light control: 2~2000LUX Power consumption: approx.0.9W Connection illumination connect N, L with power;...
-
Page 4: Troubleshooting
Troubleshooting Malfunction Cause Remedy Sensor light will not • wrong light-control • Adjust setting switch ON setting selected • bulb faulty • Change bulb • mains switch OFF • Switch ON Sensor light will not • continuous movement • check zone setting switch OFF in the detection zone Sensor light switches on... - Page 5 Safety precautions: To reduce risk of electric shock, this product should CAUTION ONLY be opened by an authorized technician when RISK OF ELECTRIC SHOCK DO NOT OPEN service is required. Disconnect the product from mains and other equipment if a problem should occur. Do not expose the product to water or moisture.
- Page 7 EL-PIR80 Radarsensorlicht...
- Page 8 Das Sensorlicht besitzt einen aktiven Bewegungsmelder, der integrierte HF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Der Sensor erkennt die Änderungen im Echo schon bei kleinsten Bewegungen im Erkennungsbereich des Lichts. Ein Mikroprozessor gibt anschließend den Befehl “Licht einschalten”.
- Page 9 Technische Daten: Wattzahl: 60 W/E27 SENS TIME (ZEIT) Stromversorgung: 220-240 V~, 50/60 Hz Installation: Innen, Wand-/Deckenmontage HF-System: 5,8 GHz CW Radar, ISM-Band Übertragungsleistung: <10 mW Erkennungswinkel: 360°, 160° Reichweite: 1-8 m (Durchmesser), einstellbar Zeiteinstellung: 5 Sek. bis 15 Min. Lichtsteuerung: 2~2.000 LUX Stromverbrauch: ungefähr 0,9 W Anschluss Beleuchtung Verbinden Sie N, L mit der Stromversorgung;...
-
Page 10: Fehlersuche
Fehlersuche Störung Ursache Lösung Das Sensorlicht schaltet • falsche Einstellung • Einstellung justieren sich nicht ein der Lichtsteuerung ausgewählt • Glühlampe defekt • Glühlampe austauschen • Hauptschalter AUS • Schalter EIN Das Sensorlicht schaltet • kontinuierliche • Zoneneinstellung prüfen sich nicht AUS Bewegung im Erkennungsbereich Das Sensorlicht... -
Page 11: Garantie
Sicherheitsvorkehrungen: Um das Risiko eines elektrischen Schlags zu VORSICHT verringern, sollte dieses Produkt AUSSCHLIESSLICH STROMSCHLAGGEFAHR NICHT ÖFFNEN von einem autorisierten Techniker geöffnet werden, wenn eine Wartung erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt. - Page 13 EL-PIR80 Instructions concernant le capteur anti-intrusion...
-
Page 14: Procédure D'installation
Le capteur dispose d'un véritable détecteur de mouvements. Le capteur HF intégré émet une onde électro-magnétique à haute fréquence (5.8GHz) et reçoit en retour leur écho. Le capteur détecte les changements à partir du moindre petit mouvement dans la zone de détection. Ensuite, un microprocesseur déclenche la commande d"allumage de l'éclairage. - Page 15 Caractéristiques techniques : Consommation en Watt: 60W/E27 SENS TIME (HEURE) Alimentation électrique: 220-240V~, 50/60Hz Lieu d'installation: En intérieur, installation au mur/au plafond Système HF: Radar 5.8GHz à onde entretenue, bande ISM Puissance de transmission: <10mW Angle de détection: 360°- 160° Portée: Ø...
-
Page 16: Dépannage
Dépannage Dysfonctionnement Cause Remède L'éclairage ne s'allume • Le réglage de la • Revoyez votre réglage puissance de l'éclairage n'est pas bon • Ampoule défectueuse • Changez l'ampoule • Interrupteur principal • Allumez-le éteint L'éclairage ne s'éteint • Mouvements continus •... -
Page 17: Entretien
Consignes de sécurité: Afin de réduire les risques de chocs électriques, ce ATTENTION produit ne doit être ouvert QUE par un technicien RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR qualifié agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à... - Page 19 EL-PIR80 Radar sensorlamp...
- Page 20 De sensorlamp heeft een actieve bewegingsdetector, de geïntegreerde HF-sensor zendt een hoogfrequent elektromagnetisch signaal uit (5,8 GHz) en ontvangt de echo van dat signaal. Wanneer er ook maar van enige beweging in de detectiezone sprake is, dan detecteert de sensor een verandering van de echo. Vervolgens triggert een microprocessor het "schakel licht AAN"...
- Page 21 Technische specificaties Wattage lamp: 60 Watt / E27 BEREIK TIJD Voedingsspanning: 220-240 Volt AC, 50/60 Hz Installatie: binnenshuis, muur- of plafondmontage HF systeem: 5,8 GHz CW radar, ISM band Zendvermogen: <10 mW Detectiehoek: 360°, 160° Detectiebereik: 1-8 meter (diameter), instelbaar Tijdinstelling: 5 sec.
- Page 22 Het oplossen van problemen Storing Oorzaak Oplossing Sensorlamp gaat niet • verkeerde instelling • Stel de lichtregeling in branden lichtregeling • gloeilamp defect • Vervang gloeilamp • hoofdschakelaar UIT • Schakel IN Sensorlamp blijft • continu beweging in • controleer de instelling branden de detectiezone van de detectiezone...
- Page 23 Veiligheidsvoorzorgsmaatregelen: Wanneer service of reparatie noodzakelijk is, mag LET OP: dit product UITSLUITEND door een geautoriseerde GEVAAR VOOR ELEKTRISCHE SCHOK - NIET OPENEN technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel het product dan los van het lichtnet en van andere apparatuur.
- Page 25 EL-PIR80 Istruzioni per la luce sensore radar...
- Page 26 La luce sensore dispone di un rilevatore di movimento attivo. Il sensore HF integrato emette un'onda elettromagnetica ad alta frequenza (5,8GHz) e ne riceve l'eco. Il sensore rileva la modifica nell'eco anche derivante dal minimo movimento nella zona di rilevazione della luce. Quindi un microprocessore attiva il comando di “accensione luce”.
- Page 27 Specifiche tecniche Wattaggio: 60 W/E27 SENS alimentazione: 220-240 V~, 50/60 Hz Sede di installazione: interni, montaggio a parete/a soffitto Sistema HF: CW radar a 5,8 GHz, banda ISM potenza di trasmissione: <10 mW angolo di rilevazione: 360°, 160° campo: 1-8 m di diametro, regolabile impostazione tempo: da 5 secondi a 15 minuti controllo luce: 2~2000 LUX consumo di energia: circa 0,9 W...
-
Page 28: Risoluzione Dei Problemi
Risoluzione dei problemi Problemi di Causa Soluzione funzionamento La luce sensore non si • è stata selezionata • Regolare l'impostazione accende un'impostazione errata del controllo della luce • guasto della lampadina • cambiare la lampadina • spegnimento • accendere dell'alimentazione di rete La luce sensore non si •... -
Page 29: Manutenzione
Precauzioni di sicurezza: Per ridurre il rischio di scosse elettriche, questo ATTENZIONE prodotto deve essere aperto ESCLUSIVAMENTE RISCHIO DI SCOSSE ELETTRICHE NON APRIRE da personale tecnico specializzato, se occorre assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità. - Page 31 EL-PIR80 Luz de sensor por radar Instrucciones...
- Page 32 La luz de sensor tiene un detector de movimiento activo, el sensor integrado HF que emite ondas electromagnéticas de alta frecuencia (5.8GHz) y recibe su respuesta. El sensor detecta el cambio de la respuesta incluso con el más ligero movimiento en la zona de detección de la luz.
- Page 33 Características técnicas: Voltaje: 60W/E27 SENS HORA Alimentación: 220-240V~, 50/60Hz Lugar de instalación: interior, instalación en techo/pared Sistema HF: 5.8GHz radar CW, banda ISM Energía de transmisión: <10mW Ángulo de detección: 360°- 160° Alcance:1-8m (día.), ajustable Configuración de la hora: 5 seg. a 15 min. Control de luz: 2~2000LUX Consumo de energía: aprox.0.9W Iluminación de conexión...
-
Page 34: Resolución De Problemas
Resolución de problemas Error de Causa Solución funcionamiento La luz de sensor no se • configuración errónea • Ajuste la configuración enciende del control de luz seleccionada • fallo de la bombilla • cambie la bombilla • la alimentación se apaga •... -
Page 35: Mantenimiento
Medidas de seguridad: Para reducir los riesgos de electrocución, este ATENCIÓN producto deberá ser abierto EXCLUSIVAMENTE RIESGO DE ELECTROCUCIÓN NO ABRIR por un técnico habilitado cuando necesite ser reparado. Desconecte el producto de la red y de cualquier otro equipo si se registra algún problema. - Page 37 EL-PIR80 Radar-érzékelő fényre vonatkozó utasítások...
- Page 38 Az érzékelőfény egy aktív mozgásérzékelkővel rendelkezik. A beépített HF érzékelő nagyfrekvenciás, elektromágneses sugarakat (5,8 GHz) bocsát ki, és fogadja azok visszhangját (visszaverődését). Az érzékelő kiszűri a visszhang változásait, még a fényérzékelő tartományban bekövetkező legkisebb mozgás esetében is. Ezután a mikroprocesszor beindítja a "fényt bekapcsolni /ON/" parancsot. Az érzékelésre lehetőség van az ajtókon, üvegen vagy vékony falakon keresztül is.
- Page 39 Műszaki specifikációk Teljesítmény: 60W/E27 ÉRZÉKELÉS IDŐ Hálózati megtáplálás: 220-240V~, 50/60Hz Telepítési lehetőségek: beltérben, falra/menyezetre szerelve HF rendszer: 5.8GHz CW radar, ISM sáv Távadási teljesítmény: <10mW Érzékelési szög: 360°, 160° Érzékelés kiterjedése: 1-8 [m] (átmérő), állítható Időzítés beállítása: 5 [s] - 15 [min] Fényerő...
- Page 40 Hibaelhárítás Hiba/üzemzavar Megoldás Érzékelő fény nem • Téves • Változtasson a kapcsol be. fényerőszabályozási beállításon beállítást választott ki. • Villanykörte hibája. • Cserélje ki a villanykörtét. • Főkapcsoló (hálózati • Állítsa a kapcsolót ON kapcsoló) kikapcsolva (BE) helyzetbe. (OFF). Az érzékelőfény nem •...
-
Page 41: Általános Tudnivalók
Biztonsági óvintézkedések: Az áramütés kockázatának csökkentése érdekében VIGYÁZAT! KIZÁRÓLAG szakképzett személy végezhet ELEKTROMOS ÁRAMÜTÉS KOCKÁZATA! - NE NYISSA FEL! tevékenységeket, amikor szervizre van szükség. Ha gond merül fel, csatlakoztassa le a készüléket és a többi berendezést a hálózatról. Ne tegye ki a készüléket víz vagy nedvesség hatásainak. Karbantartás: Csak száraz ronggyal tisztítsa. - Page 43 EL-PIR80 Valaisin liiketunnistimeen Käyttöohje...
- Page 44 Tunnistimen valossa aktiivinen liikkeen havaitsin, laitteen integroitu suurtaajuustunnistin päästää suurtaajuisia sähkömagneettisia aaltoja (5.8GHz) ja vastaanottaa niiden kaikusignaalit. Tunnistin havaitsee valon havaintoalueella vähäisimmistäkin liikkeistä johtuvat kaikusignaalin muutokset. Mikroprosessori laukaisee sen jälkeen valon aktivointikomennon. Liikettä voidaan havaita ovien, lasin tai ohuiden seinien läpi. Kattoasennuksien havaintoalueet 1) Vähimmäisulottuvuus 1m halkaisija.
- Page 45 Tekniset tiedot Teho: 60W/E27 TUNNIST AIKA LUKSI Virtalähde: 220-240V~, 50/60Hz Asennus: sisätilaan, seinä-/kattoasennus Korkeataajuusjärjestelmä: 5.8GHz CW tutka, ISM-kaista Siirtoteho: <10mW Havaintokulma: 360°, 160° Ulottuvuus: 1-8 m (halkaisija), säädettävä Aika-asetus: 5 s - 15 min Valon säätö: 2~2000 LUKSIA Tehon kulutus: n. 0,9 W Kytkennän valaistus Kytke N,L virtalähteeseen;...
- Page 46 Vianmääritys Toimintahäiriö Ratkaisu Tunnistimen valo ei • Väärä valon • Säädä asetusta kytkeydy PÄÄLLE säätöasetus • Hehkulamppu viallinen • Vaihda hehkulamppu • Verkkovirta kytketty • Kytke PÄÄLLE POIS Tunnistimen valo ei • Havaintoalueella • Tarkista alueasetukset kytkeydy POIS PÄÄLTÄ jatkuvaa liikettä Tunnistimen valo •...
- Page 47 Turvallisuuteen liittyvät varoitukset: Sähköiskuvaaran välttämiseksi tämän laitteen saa HUOMIO avata huollon yhteydessä VAIN valtuutettu teknikko. SÄHKÖISKUVAARA ÄLÄ AVAA Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle. Huolto: Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita. Takuu: Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.
- Page 49 EL-PIR80 Instruktioner för ljusdetektor med radar...
- Page 50 Ljussensorn har en aktiv rörelsedetektor och den inbyggda HF-sensorn sänder ut högfrekventa elektromagnetiska vågor (5.8GHz) och tar emot deras eko. Sensorn detekterar förändringar i ekot från minsta rörelse i ljusets detekteringszon. En mikroprocessor utlöser sedan kommandot “sätt på ljuset”. Detektionen fungerar genom dörrar, glasrutor och tunna väggar.
- Page 51 Tekniska specifikationer: Watt: 60W/E27 SENS TIME (TID) Strömförsörjning: 220-240V~, 50/60Hz Installationsplats: Inomhus, vägg/takmontering HF-system: 5.8GHz CW radar, ISM band överföringsström: <10mW Detekteringsvinkel: 360°, 160° Räckvidd:1-8 m (dia.), justerbar Tidsinställning: 5 sek till 15 min Skymningsinställning: 2~2000LUX Strömförbrukning: ca .0,9W Anslutning av belysning Anslut N, L med ström, Inställning av räckvidd (känslighet) Räckvidden anger diametern av en mer eller mindre cirkulär...
- Page 52 Felsökning Orsak Åtgärd Ljussensorn sätts inte på • Fel ljusinställning vald • Justera inställningarna • Glödlampan trasig • Byt glödlampa • Strömkontakt ur • Sätt på strömmen Ljussensorn stängs • Ständig rörelse i • Kontrollera inte av detekteringszonen. zoninställning Ljussensorn sätts på •...
- Page 53 Säkerhetsanvisningar: För att minska risken för elstötar får denna produkt Obs! endast öppnas av behörig tekniker när service RISK FÖR ELSTÖT ÖPPNA INTE behövs. Koppla bort produkten från nätuttaget och från annan utrustning om problem uppstår. Utsätt inte produkten för vatten eller fukt.
- Page 55 EL-PIR80 Svítidlo s radarovým senzorem pohybu...
- Page 56 Senzorové svítidlo je vybaveno aktivním detektorem pohybu. Integrovaný VF senzor vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich odezvu. Při sebemenším pohybu v oblasti snímání světla rozezná senzor změnu odezvy. Mikroprocesor pak aktivuje příkaz pro zapnutí světla. Snímání je možné i přes dveře, skleněné...
- Page 57 Technické údaje Příkon: 60 W/E27 SENS (Citlivost) TIME (Čas) LUX (Intenzita) Napájení: 220 - 240 V~, 50/60 Hz Způsob instalace: na stěnu/strop ve vnitřním prostoru VF systém: 5,8 GHz CW radar, ISM pásmo Přenosový výkon: < 10 mW Úhel snímání: 360°, 160° Dosah: 1 - 8 m (průměr), nastavitelný...
- Page 58 Problémy a odstranění Porucha Příčina Odstranění Senzorové svítidlo se • Chybné nastavení • Proveďte správné nezapne. svítidla. nastavení. • Žárovka je vadná. • Vyměňte žárovku. • Síťový vypínač je v • Přepněte jej do polohy poloze OFF (Vypnuto). ON (Zapnuto). Senzorové...
- Page 59 Bezpečnostní opatření: Abyste zabránili nebezpečí úrazu elektrickým UPOZORNĚNÍ proudem, svěřte opravu zařízení POUZE NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM - NEOTEVÍRAT kvalifikovanému servisnímu technikovi/středisku. V případě výskytu problému vždy odpojte toto zařízení od přívodu elektrické energie a od dalších zařízení, která jsou k vašemu zařízení připojena. Nevystavujte zařízení nadměrné...
- Page 61 EL-PIR80 Instrucţiuni de utilizare a lămpii cu senzor de mişcare...
- Page 62 Această lampă este dotată cu un senzor de detectare a mişcărilor, senzorul de înaltă frecvenţă încorporat emite unde electro-magnetice de înaltă frecvenţă (5,8GHz) şi recepţionează ecoul acestora. Astfel, senzorul detectează modificările ecoului cauzate de mişcări foarte fine apărute în zona de detectare corespunzătoare zonei iluminate.
- Page 63 Specificaţii tehnice Putere: 60W/E27 SENS TIMP 220-240V~, 50/60Hz Mediu instalare: în interior, montare pe perete/tavan sistem HF: radar CW 5,8GHz , bandă ISM Putere de transmitere: <10mW unghi de detectare: 360°, 160° Zonă acoperită:1-8m (diam.), reglabil setare interval de timp: 5sec la 15min controlul intensităţii luminoase: 2~2000LUX aprox.
- Page 64 Remedierea problemelor Problemă Cauză Soluţie Lampa nu se aprinde • Setare incorectă a • Modificaţi setarea intensităţii luminii • Becul este ars • Înlocuiţi becul • Întrerupătorul este în • Comutaţi întrerupătorul poziţia OFF (OPRIT) pe ON (PORNIT) Lampa este permanent •...
- Page 65 Prevederi de siguranţă: Pentru reducerea riscului de electrocutare, produsul ATENŢIE! poate fi deschis NUMAI de un tehnician autorizat . În RISC DE ELECTROCUTARE! NU DESCHIDEŢI cazul apariţiei unei probleme deconectaţi aparatul de la priză şi de la alte aparate. Feriţi aparatul de apă şi de umezeală. Întreţinere: Curăţarea trebuie făcută...
