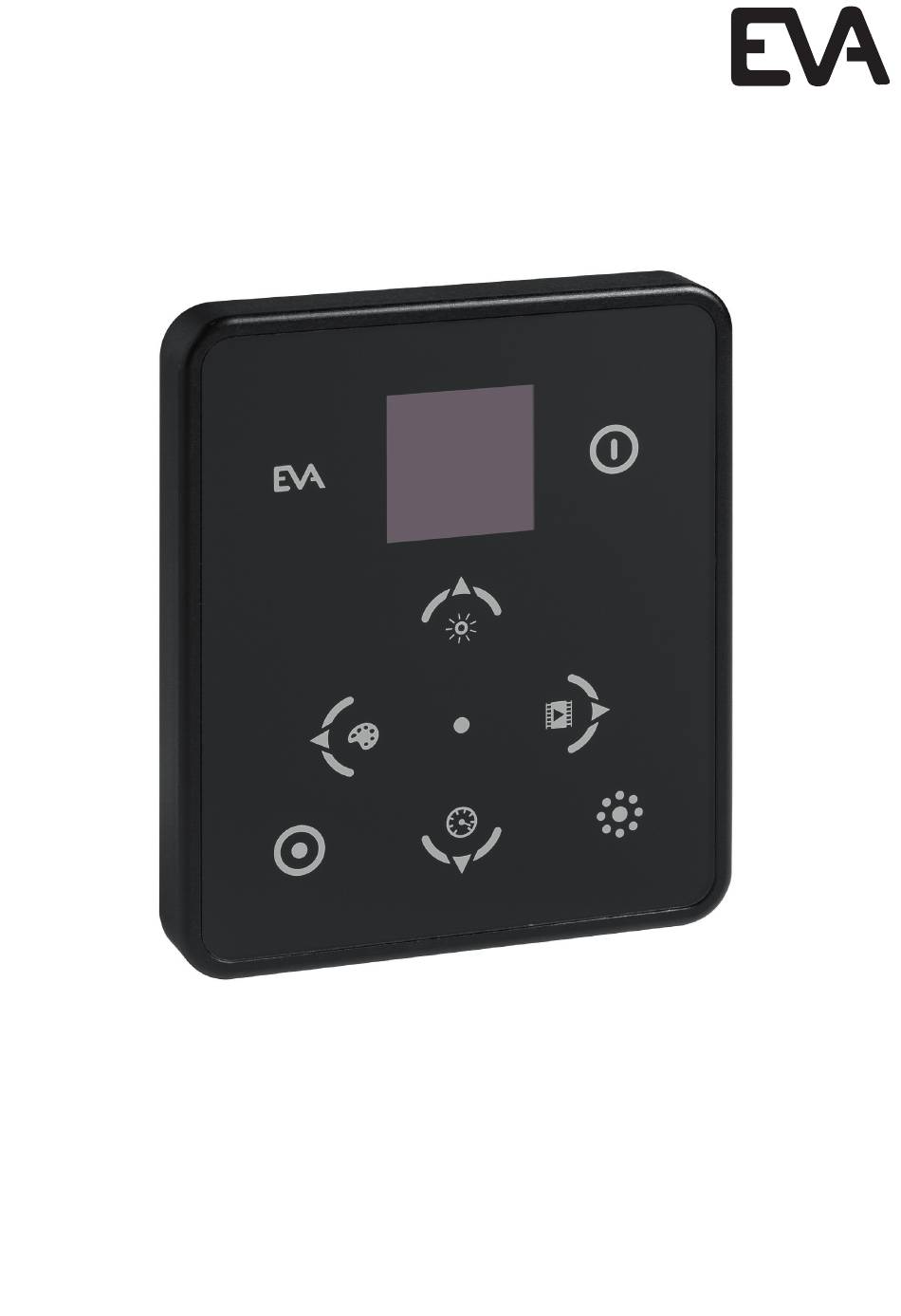

- Page 1 Installation/User instruction EVA ArchiTech EVO DMX controller EVA-AA-78...
-
Page 2: Table Of Contents
1.5: Set-up Web App | Voorbereiden Web App | Web App vorbereiten Chapter 2: User manual 2.1: Control buttons | Bediening | Steuerung 2.2: Menu settings | Menu instellingen | Menüeinstellungen 2.3: Web App | Web App | Web App EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1... -
Page 3: Safety Instructions | Veiligheidsinstructies | Sicherheitshinweise
ACHTUNG! Für die elektrische Installation der Leuchten verweisen wir Sie auf die Anweisungen, die mit den Leuchten geliefert werden. Diese Anweisungen und die Anweisungen für die Installation anderer verfügbarer Accessoires können jederzeit auf www.evaoptic.de heruntergeladen werden. EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1... -
Page 4: Chapter 1: Install
1.1: Mounting instructions | Montage instructies | Montage anleitung EN The EVA ArchiTech EVO can be installed in a standard electrical box. If you use a double flush- mounted box, you can place the supplied AC/DC- adapter in the other flush-mounted box. To connect the system, first prepare the DMX cable (step 1). -
Page 5: Dmx Wiring Diagram | Dmx Aansluitschema | Dmx Anschlussschema
1.2: DMX wiring diagram | DMX aansluitschema | DMX Anschlussschema EN On page 6 you will find the DMX wiring diagram for the EVA ArchiTech EVO DMX controller. Note: per controller, a maximum of 512 channels can be used. This means that there can be maximum 512 mono luminaires (1 address per luminaire) or 128 RGBW luminaires (4 addresses per luminaire) connected. - Page 6 1.2: DMX wiring diagram | DMX aansluitschema | DMX Anschlussschema EN For further instructions, we refer you to page 5 or the manual of the specific EVA product. NL Voor verdere instructies verwijzen wij u naar pagina 5 of de handleiding van het specifieke EVA product.
-
Page 7: Ethernet/Power Connection | Ethernet/Voeding Aansluiting | Ethernet/Stromanschluss
De EVA ArchiTech EVO DMX controller kan via een router op afstand bediend worden via smartphone, tablet of laptop middels de EVA Web App interface. Om de Web App te bereiken typt u het IP adres van de EVO controller in op uw webbrowser. U komt dan automatisch op de webinterface van uw EVO controller. -
Page 8: Option: Multiple Zones | Optie: Meerdere Zones | Option: Mehrere Zones
EVA RGBW lamp EVA RGBW Scheinwerfer EN To extend the lifespan of the luminaires, EVA Optic advises to switch off the lighting by phase instead of the DMX system. NL Om de levensduur van de lampen te verlengen raden wij u aan de verlichting uit te schakelen over de fase in plaats van via het DMX systeem. - Page 9 Downlights Swimmingpool | Zwembad | Schwimmbad (zone 2) Linear lighting Groups Underwaterlights 1 Underwaterlights 2 Dressing room | Kleedkamer | Umkleidkabine (zone 3) Linear lighting Groups Downlights 1 Downlights 2 EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1...
-
Page 10: Set-Up Web App | Voorbereiden Web App | Web App Vorbereiten
1.5: Set-up Web App | Voorbereiden Web App | Web App vorbereiten EN To use the EVA Web App, the EVO controller must be assigned with an IP address. This can be done by automatically assigning an IP address to the controller. Therefore you need to change the status on the controller to DHCP. - Page 11 Mal auf links, um das Menü zu verlassen. Der EVO Controller startet neu und die IP-Adresse wurde manuell eingestellt. Achtung: Ihre manuell gewählte IP-Adresse muss außerhalb der DHCP-Range Ihres Routers liegen! EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1...
-
Page 12: Chapter 2: User Manual
DE Geschwindigkeit/nach runter EN UTP connection NL UTP poort 1. Power V+ DE UTP Verbindung 2. Power GND 3. DMX1 Shield 4. DMX1- 5. DMX1+ 6. DMX2 Shield 7. DMX2- 8. DMX2+ EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1... - Page 13 Blue LEDS | Blauwe LED's | Blaue LEDs EN Sometimes you will see blue LEDs burning on the EVA ArchiTech EVO controller. Those LEDs suggest there are options available. This counts for the menu as well for the interface. When there are no LEDs burning in the buttons, the options are not available.
- Page 14 Om de levensduur van de lampen te verlengen raad EVA Optic aan de verlichting uit te schakelen over de fase in plaats van via het DMX systeem.
-
Page 15: Menu Settings | Menu Instellingen | Menüeinstellungen
EVA Optic. DE Nach dem Zurücksetzen auf die Werkseinstellungen ist keine der Szenen mehr verfügbar. Nutzen Sie diese Option nur nach Rücksprache mit dem Support abteilung von EVA Optic. Insert PIN | PIN code invoeren | PIN-Code eingeben... - Page 16 Drücken Sie auf OK, um den Pincode zu bestätigen. Achtung: Wählen Sie einen Pincode, den Sie nicht verlieren, denn er lässt sich nicht zurück- setzen. Empfehlung: Notieren Sie den Pincode auf der Rückseite des Controllers! EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1...
- Page 17 Sie in das Menü und wählen Sie Netzwerk aus. Hier können Sie die IP-Adresse manuell oder automatisch einstellen und können Sie sehen, ob der EVO mit einem Netzwerk verbunden ist. Mit MAC sehen Sie hier die einmalige MAC-Adresse des Controllers. EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1...
- Page 18 DE Um die Systeminformationen anzuzeigen, gehen Sie in das Menü und wählen Sie Systeminformationen. Hier sehen Sie die aktuelle Frmwareversion, Hardware- version und Bootloader, die auf dem EVO Controller installiert sind. EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1...
-
Page 19: Web App | Web App | Web App
8.8.8.8 DE Um die Web App zu nutzen, geben Sie die IP-Adresse des Controllers in der URL-Zeile Ihres Webbrowsers ein. Wenn Sie die IP-Adresse eingegeben haben, sehen Sie folgenden Bildschirm: EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1... - Page 20 Technical additions and/or changes and printing errors do not constitute grounds for compensation claims. Technische aanvulling en/of wijzigingen en drukfouten geven geen aanspraak op een schadevergoeding. Technische Ergänzungen und/oder Änderungen sowie Druckfehler führen nicht zu Schadensersatz- ansprüchen. EVA Optic B.V. | www.evaoptic.com | info@evaoptic.com | Version 18.1...
